Modbus 采集、MQTT/SQL 转发与规则引擎完整 Demo

本 Demo 从一条普通 Modbus TCP 变量开始，依次完成实时采集、MQTT 转发、SQLite 历史数据转发和规则引擎阈值判断，并分别验证每一段链路的实际结果。

这不是 DTU 采集

本页通道类型为 TcpClient，GatewayRuntime 主动连接 Modbus TCP 从站。设备插件的 DTU ID 保持为空，不使用 TCP 服务端监听、DTU 注册或 DTU ID 连接分配。DTU 接入请参阅 DTU 服务。

实际验证环境

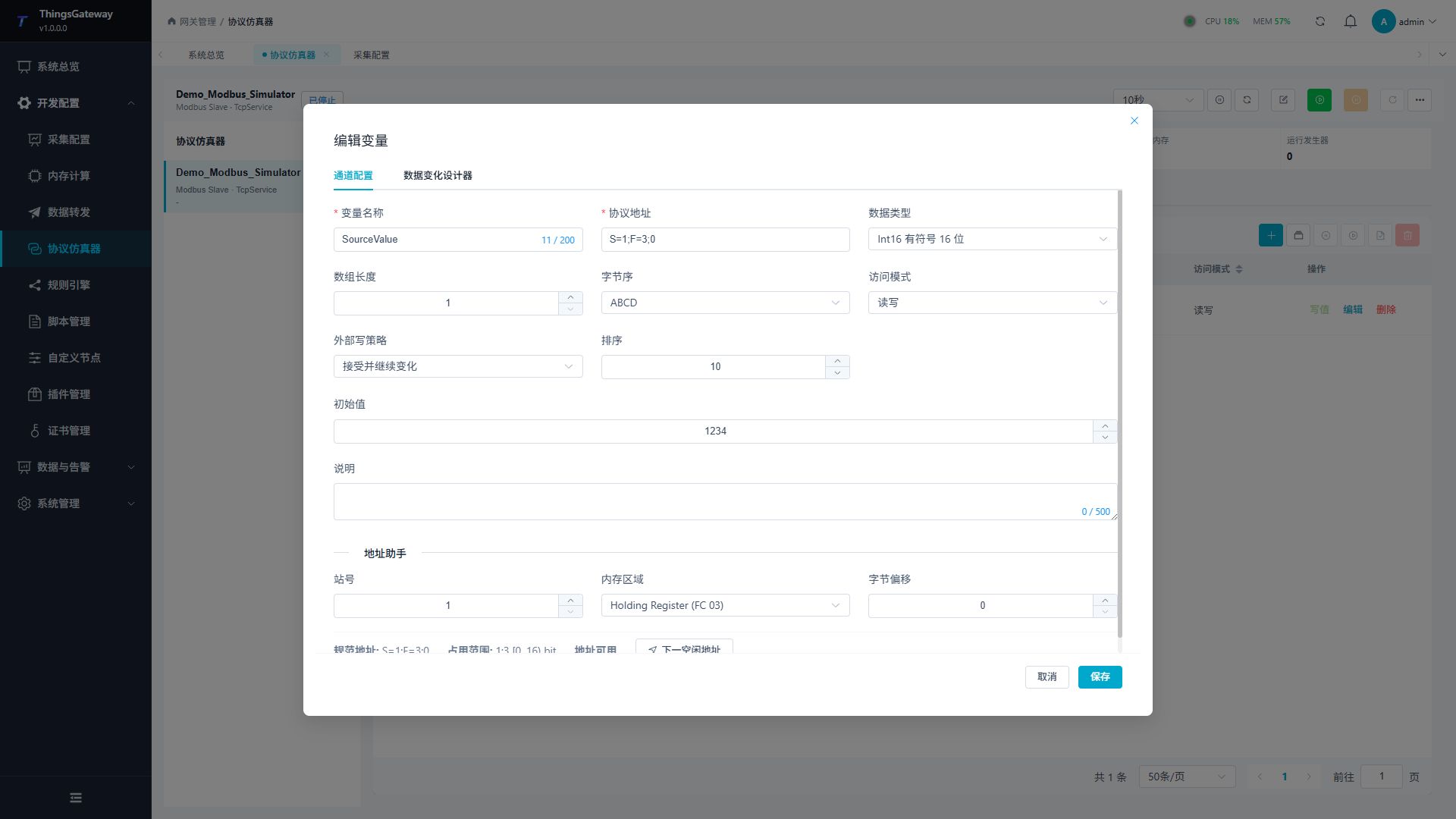

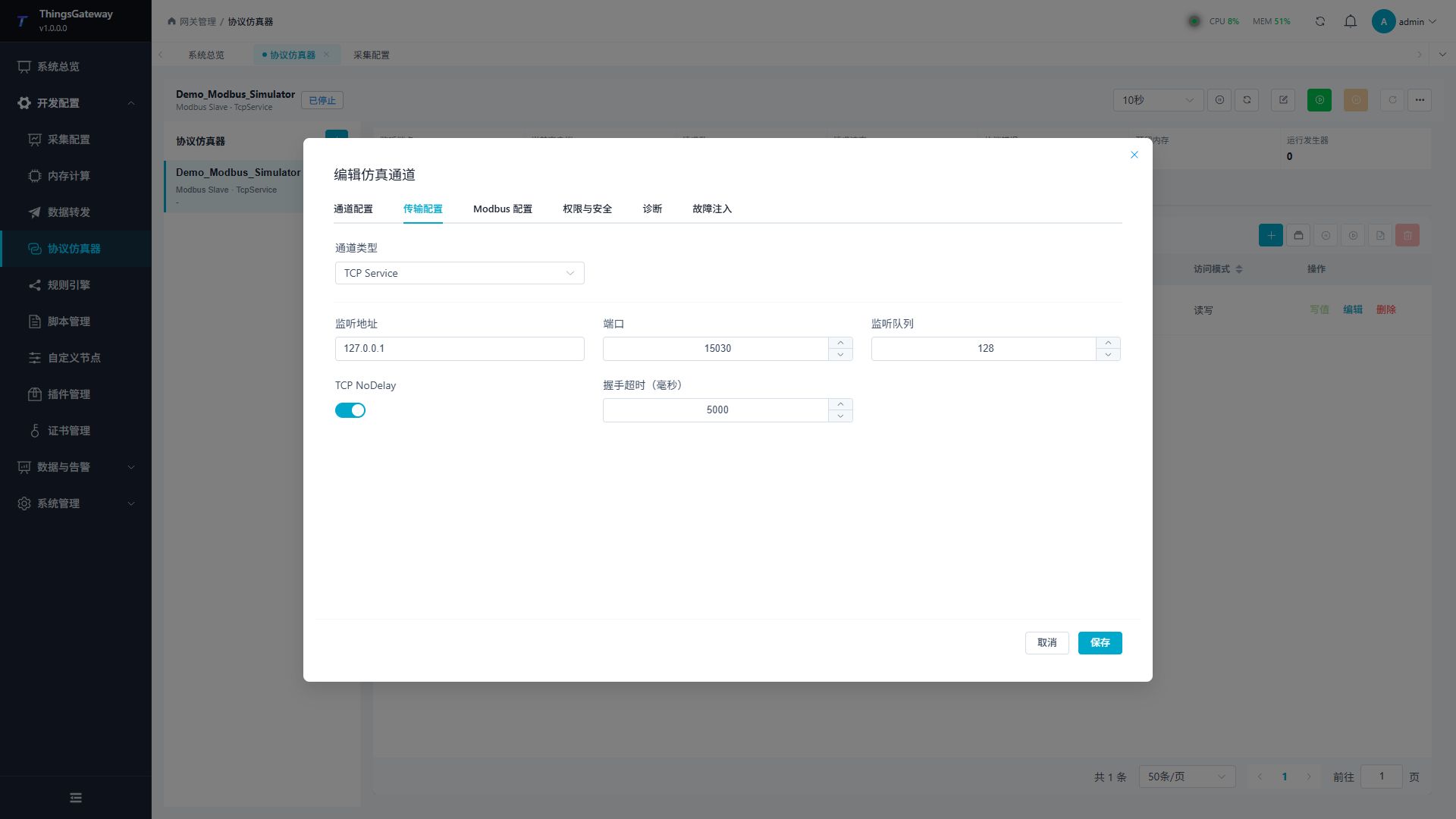

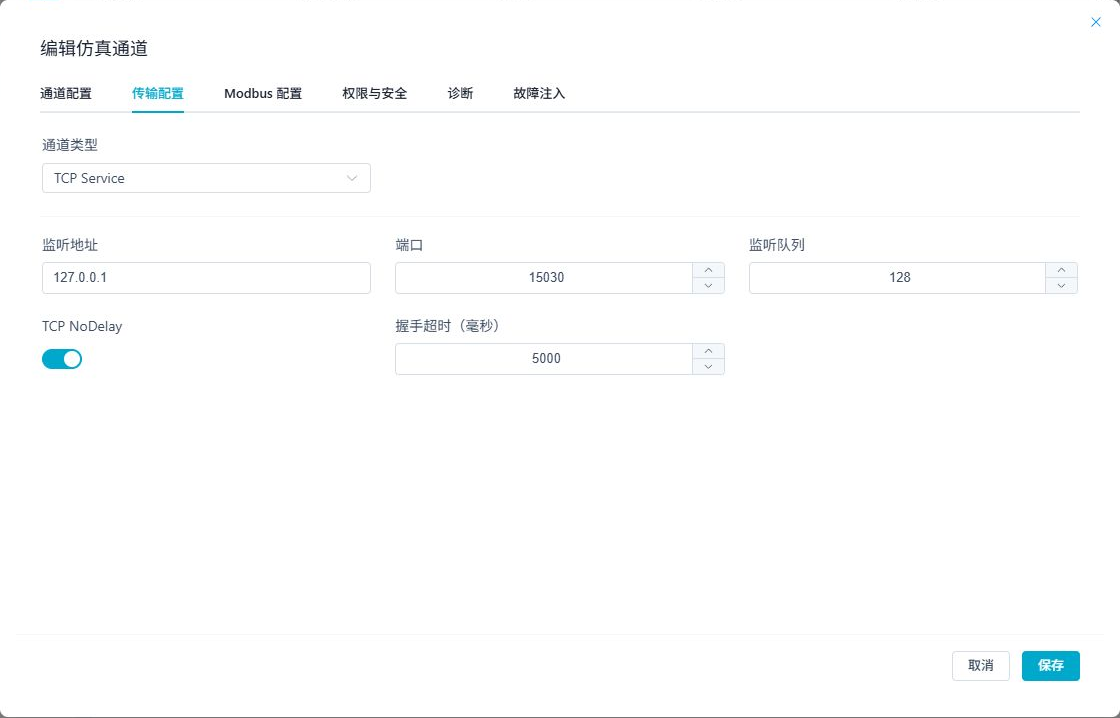

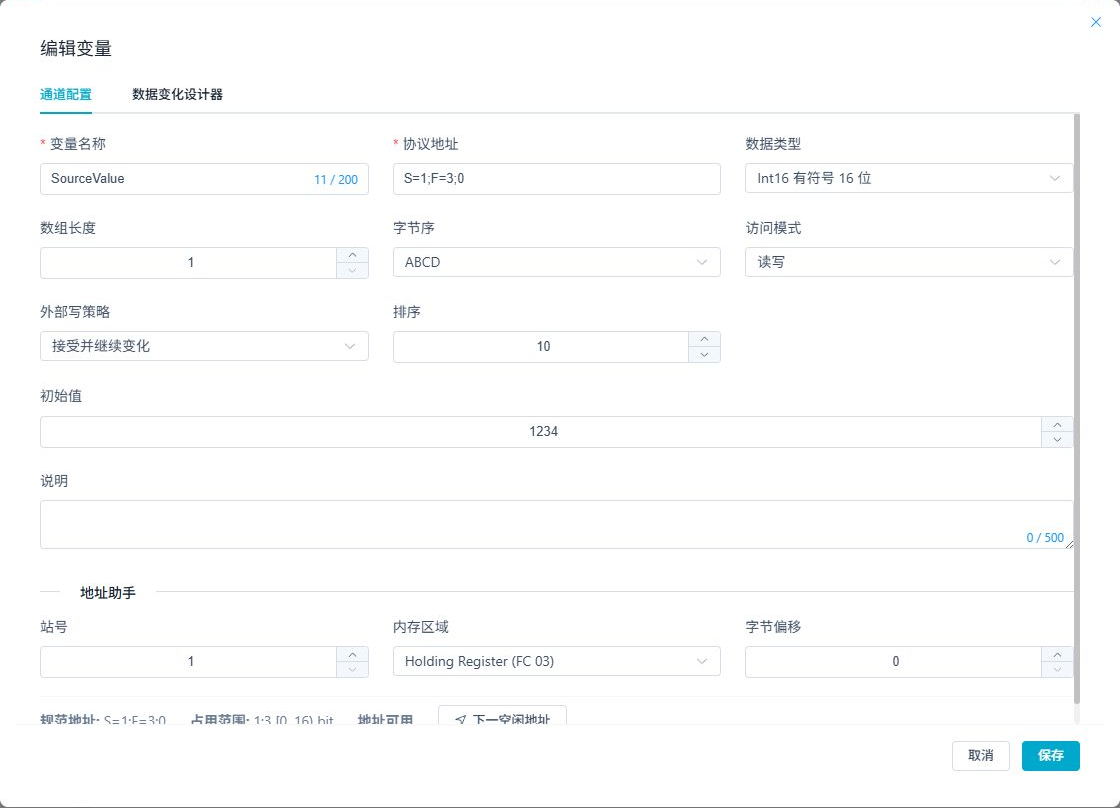

本页截图来自一套真实运行的本机联调环境，不是空表单示意图。测试从站每秒在 950 和 1234 之间交替返回数值，用于同时验证阈值的未触发和触发状态。

项目	本页实际配置	验证目标
Modbus TCP 从站	127.0.0.1:15030	接收 GatewayRuntime 的真实 Modbus 请求并返回 950、1234
通道	Demo_Modbus_Channel，TcpClient	GatewayRuntime 主动连接从站
设备	Demo_Modbus_Device，ModbusMaster	每 1000 ms 执行一次采集
变量	Demo_Modbus_Value，400001，Int16	在线刷新真实采集值
MQTT Broker	127.0.0.1:18885	接收主题 thingsgateway/demo/modbus 的发布消息
SQLite	normal_full_demo.sqlite	在 historyNumberValue 中写入真实历史记录
规则流程	Demo_Modbus_Rule	判断 Demo_Modbus_Value > 1000
规则动作	http://127.0.0.1:17502/rule	接收规则引擎生成的实际 Webhook 请求

127.0.0.1 只适用于 GatewayRuntime、模拟从站、MQTT Broker 和验证服务位于同一台计算机的演示环境。生产部署必须替换为现场设备或服务器可访问的 IP 地址、端口和数据库路径。

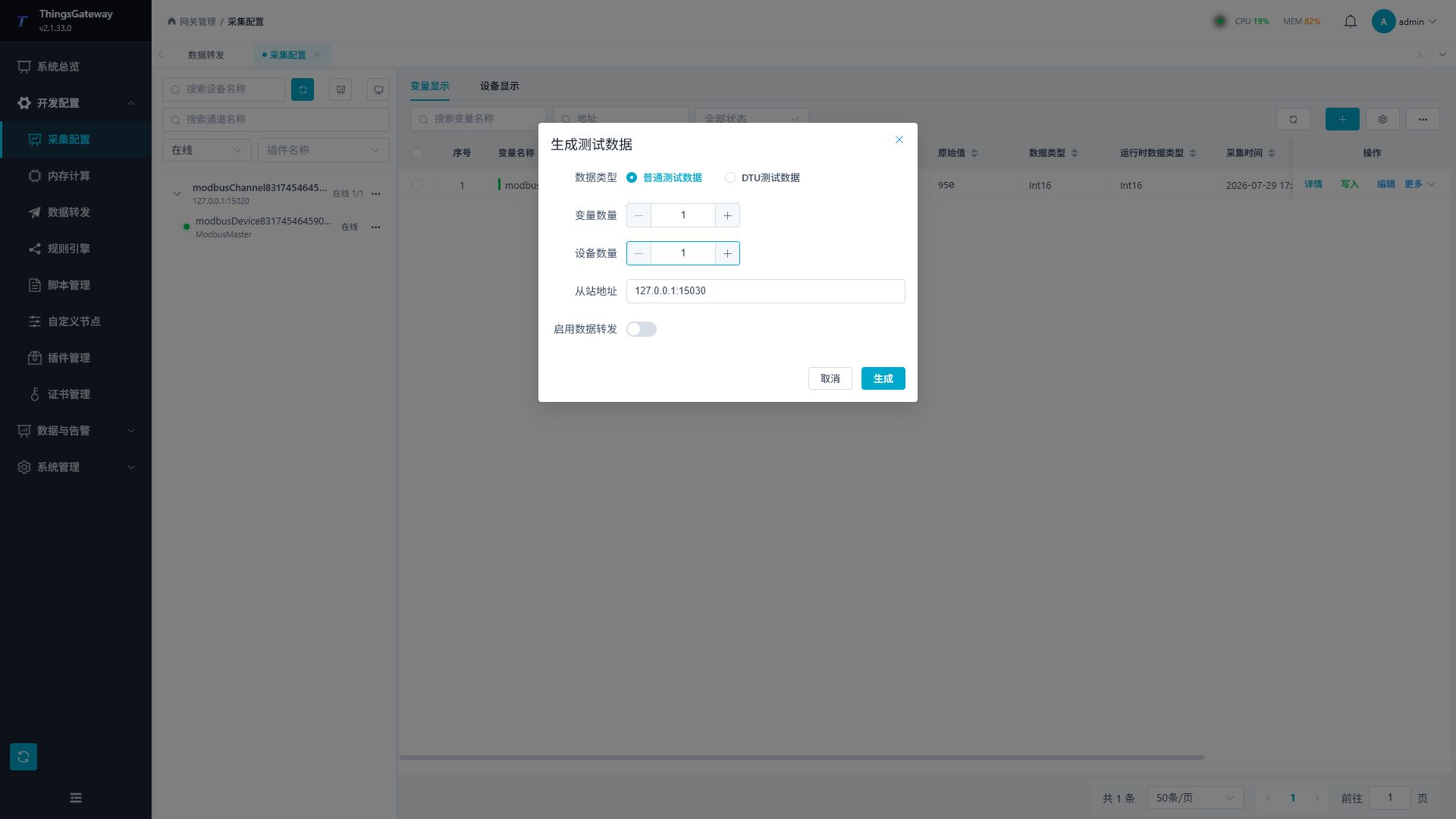

一、生成普通 Modbus 测试数据

登录 GatewayRuntime Web，进入“开发配置 → 采集配置”，点击变量列表右上角“显示更多 → 测试数据”。

1. 选择“普通测试数据”，不要选择“DTU 测试数据”。
2. 变量数量填写 1，设备数量填写 1。
3. 从站地址填写 127.0.0.1:15030。
4. 点击“生成”，创建一组普通 Modbus TCP 通道、设备和变量。

生成后可直接编辑自动创建的对象。本 Demo 将对象名称调整为 Demo_Modbus_Channel、Demo_Modbus_Device 和 Demo_Modbus_Value，便于在转发与规则流程中准确引用。

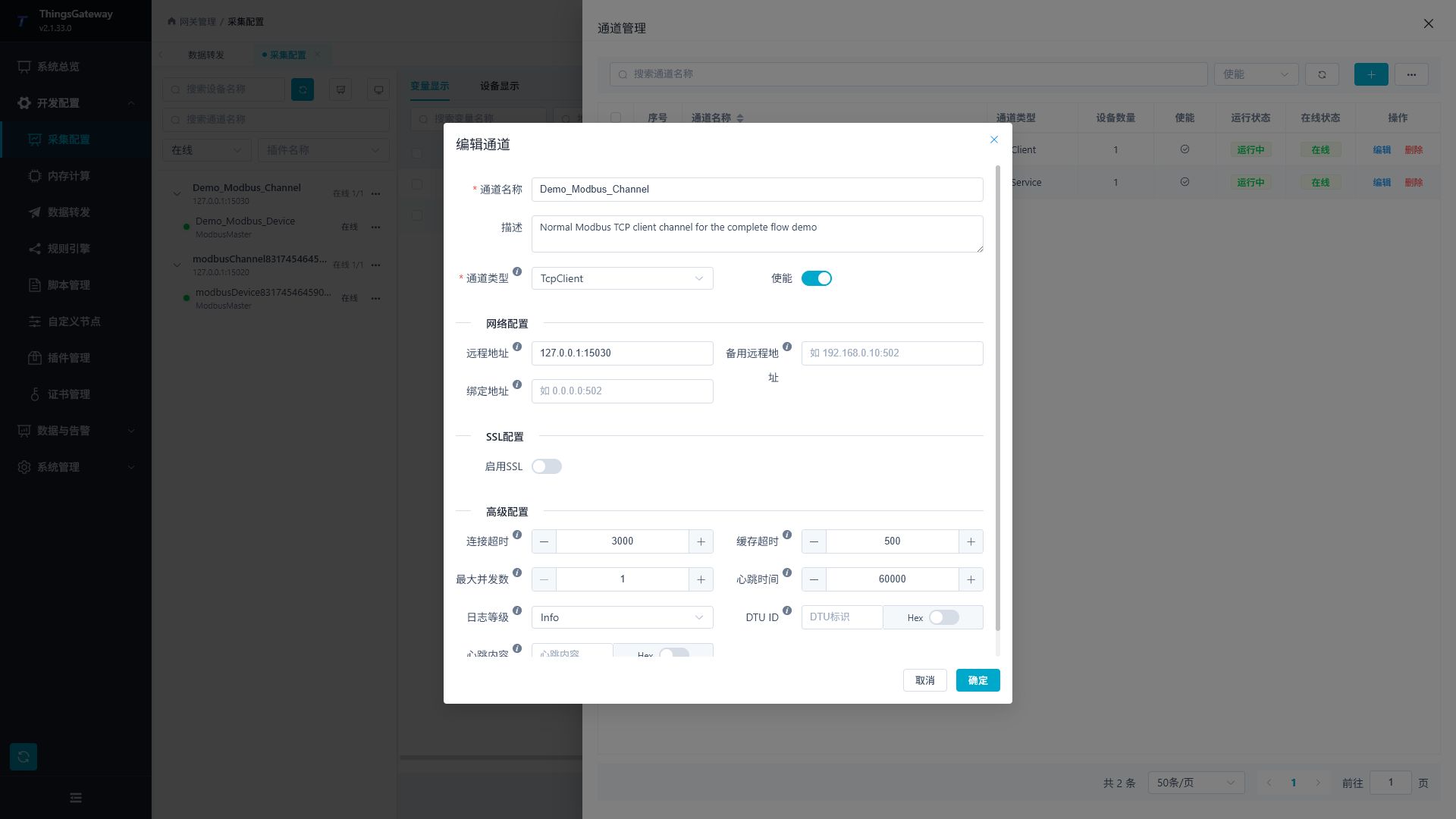

二、配置 TCP 客户端通道

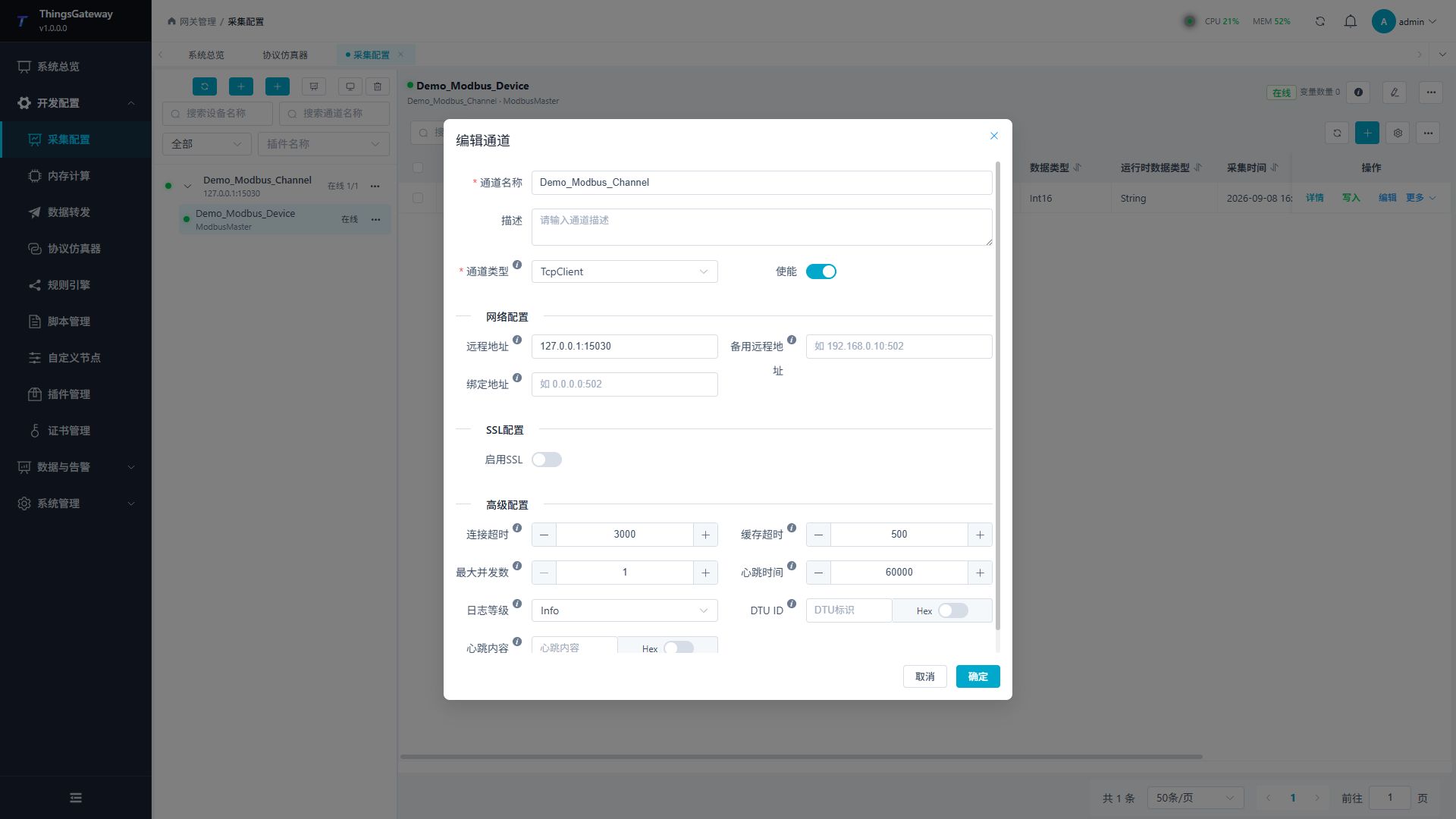

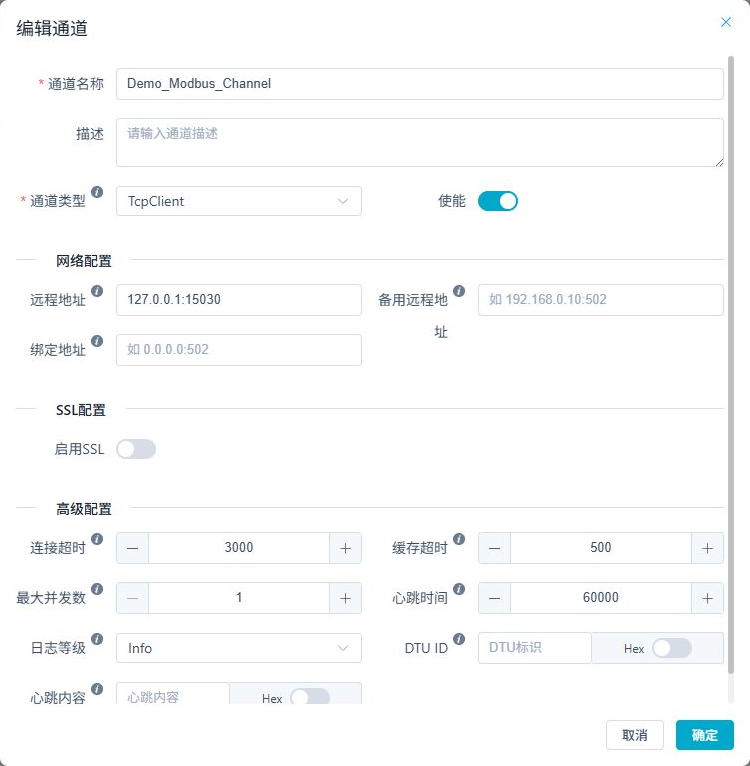

进入“采集配置 → 通道管理”，编辑 Demo_Modbus_Channel。

配置项	本页实例值	说明
通道名称	Demo_Modbus_Channel	在采集、日志和运行状态中标识本链路
通道类型	TcpClient	由 GatewayRuntime 主动连接 Modbus 从站
远程地址	127.0.0.1:15030	Modbus TCP 从站的 IP 和端口
连接超时	3000 ms	建立连接和连接操作的超时值
缓存超时	500 ms	协议数据读取与组包使用的缓存窗口
最大并发数	1	保持 Modbus 请求顺序，避免从站并发处理异常
心跳时间	60000 ms	本 Demo 保持默认值

如何确认不是 DTU 通道

普通 Modbus TCP 采集的关键特征是通道类型为 TcpClient，并填写“远程地址”。DTU 模式通常使用 TcpService 监听地址，由 DTU 主动连接网关。

三、配置 ModbusMaster 设备

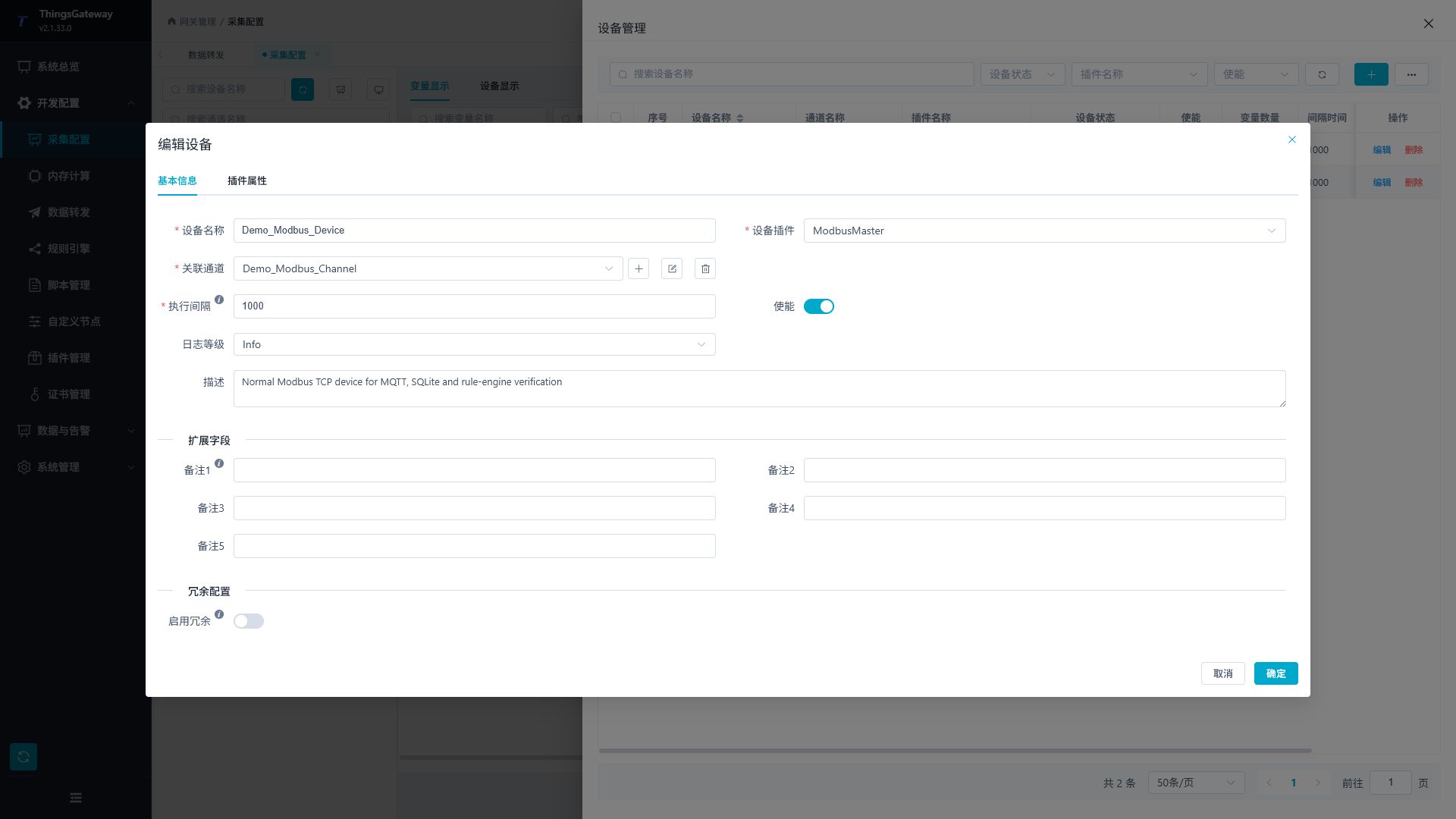

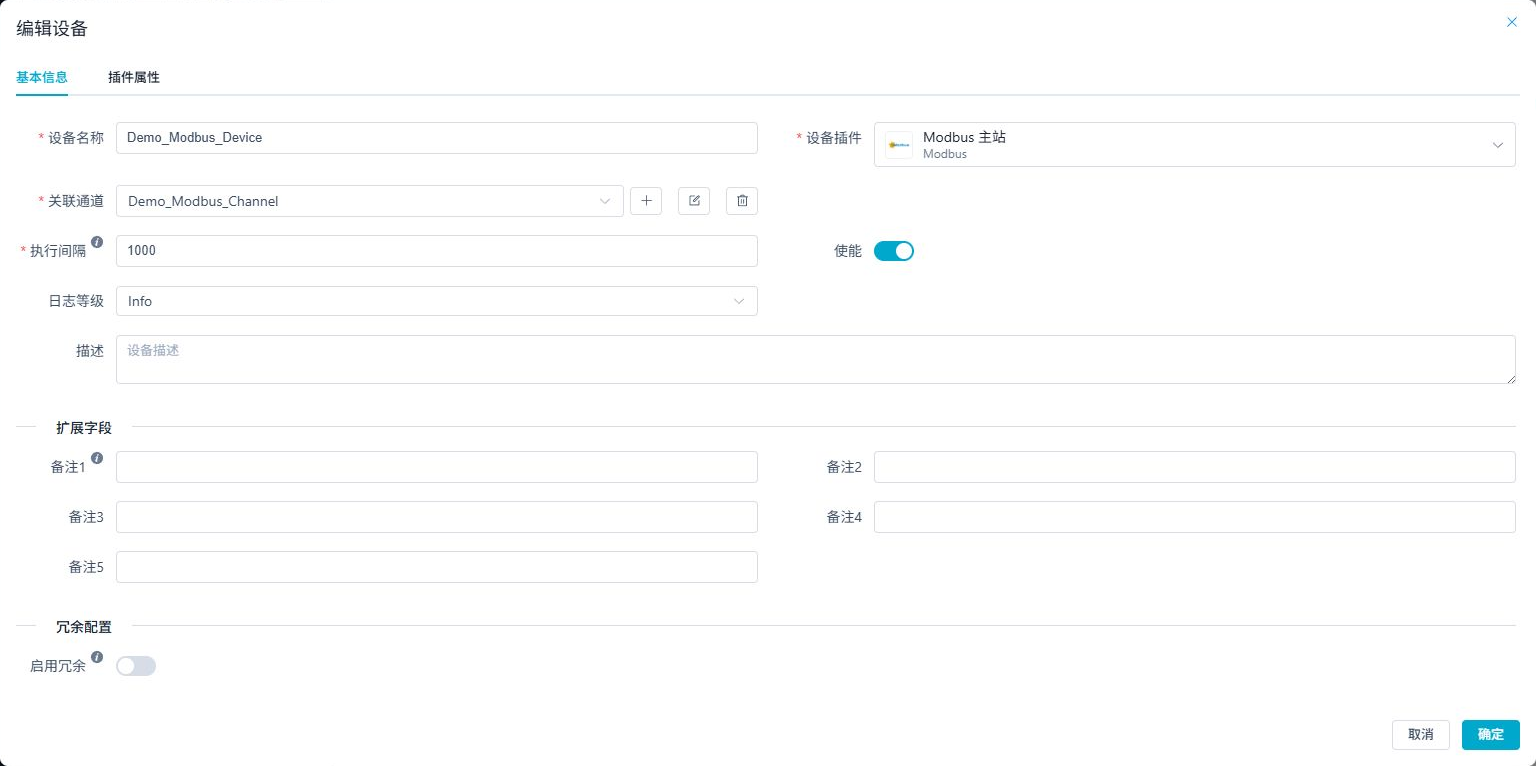

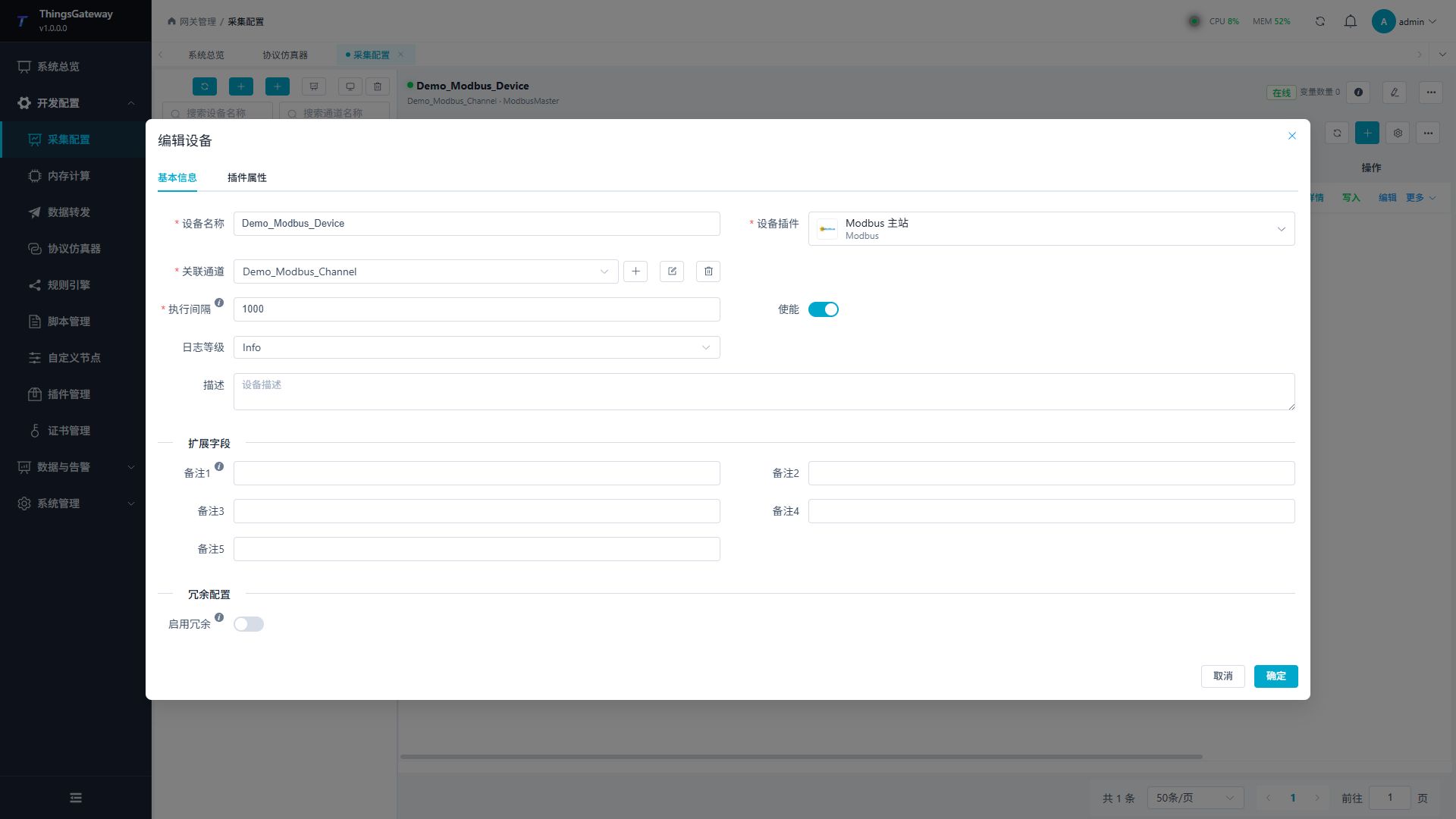

进入“采集配置 → 设备管理”，编辑 Demo_Modbus_Device。

配置项	本页实例值	说明
设备名称	Demo_Modbus_Device	转发组和规则节点按此名称筛选设备
设备插件	ModbusMaster	作为 Modbus 主站发起读取请求
关联通道	Demo_Modbus_Channel	使用前一步的 TCP 客户端连接
执行间隔	1000	每秒执行一次采集
使能	开启	保存后启动设备运行态

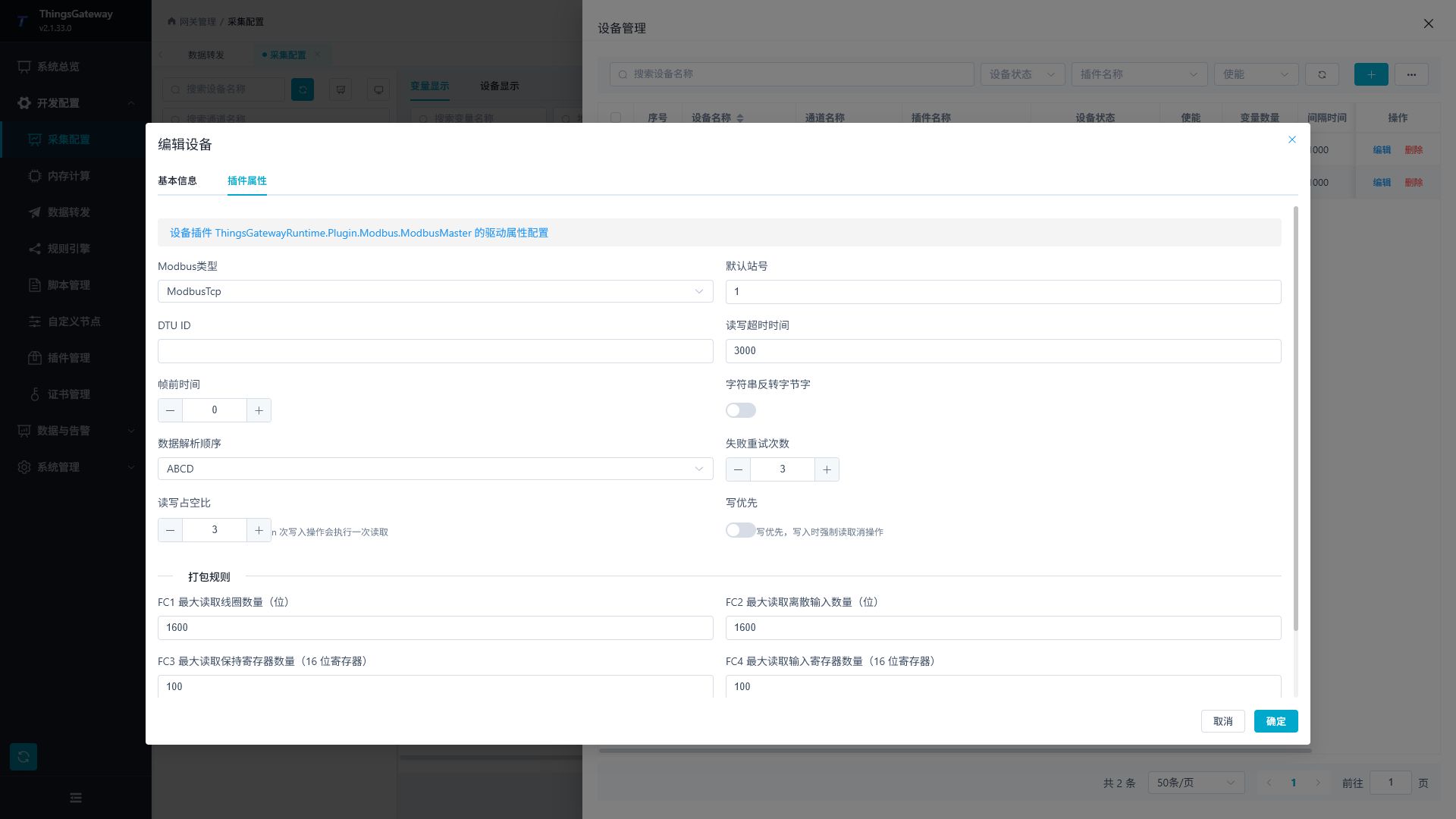

切换到“插件属性”，确认使用普通 Modbus TCP：

配置项	本页实例值	说明
Modbus 类型	ModbusTcp	使用 Modbus TCP 报文
默认站号	1	变量未单独指定站号时使用该值
DTU ID	空	普通 TCP 客户端采集不填写 DTU ID
读写超时时间	3000 ms	单次 Modbus 请求等待响应的最大时间
数据解析顺序	ABCD	多寄存器数据按现场设备字节序调整

四、配置变量并验证采集

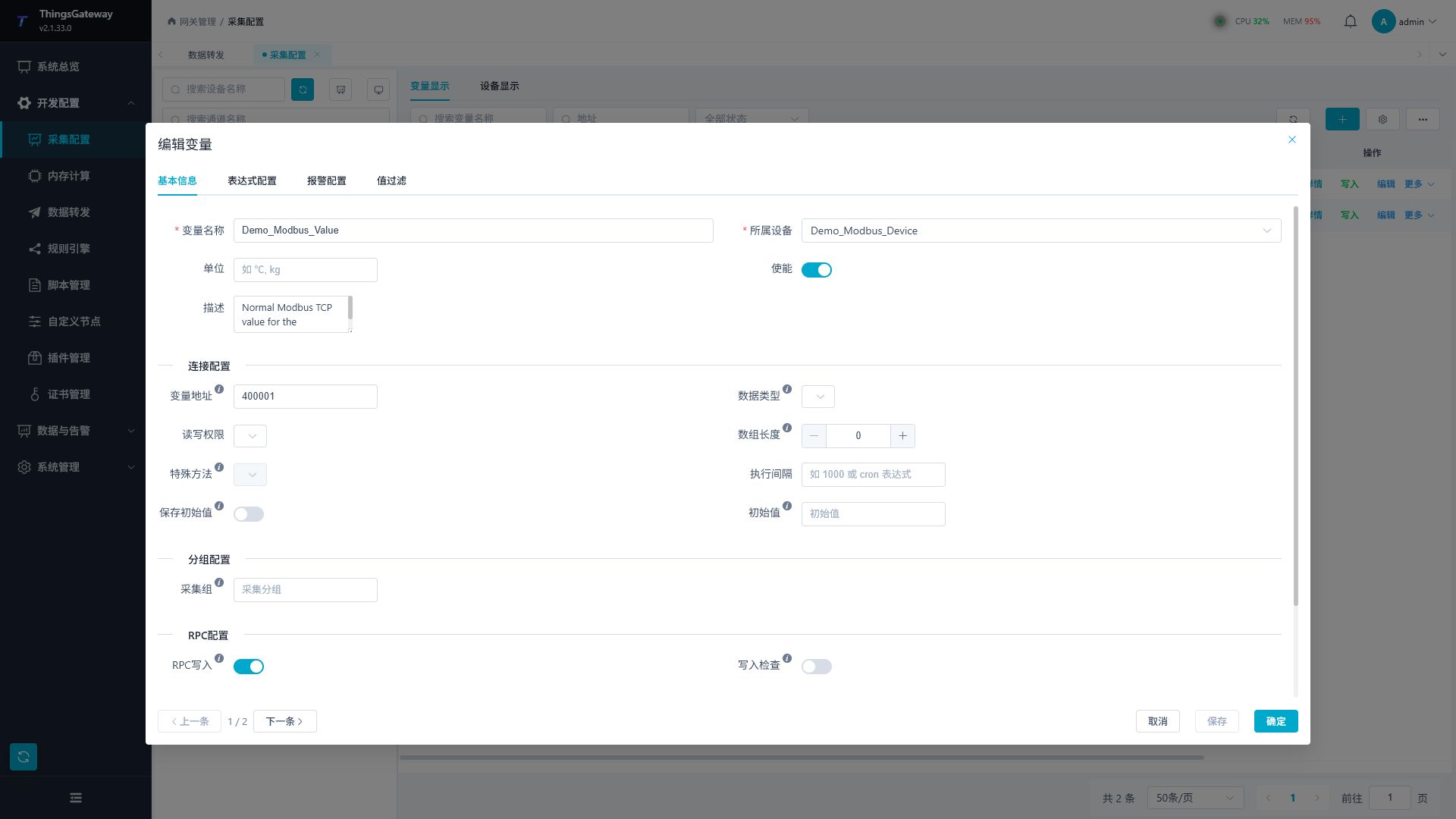

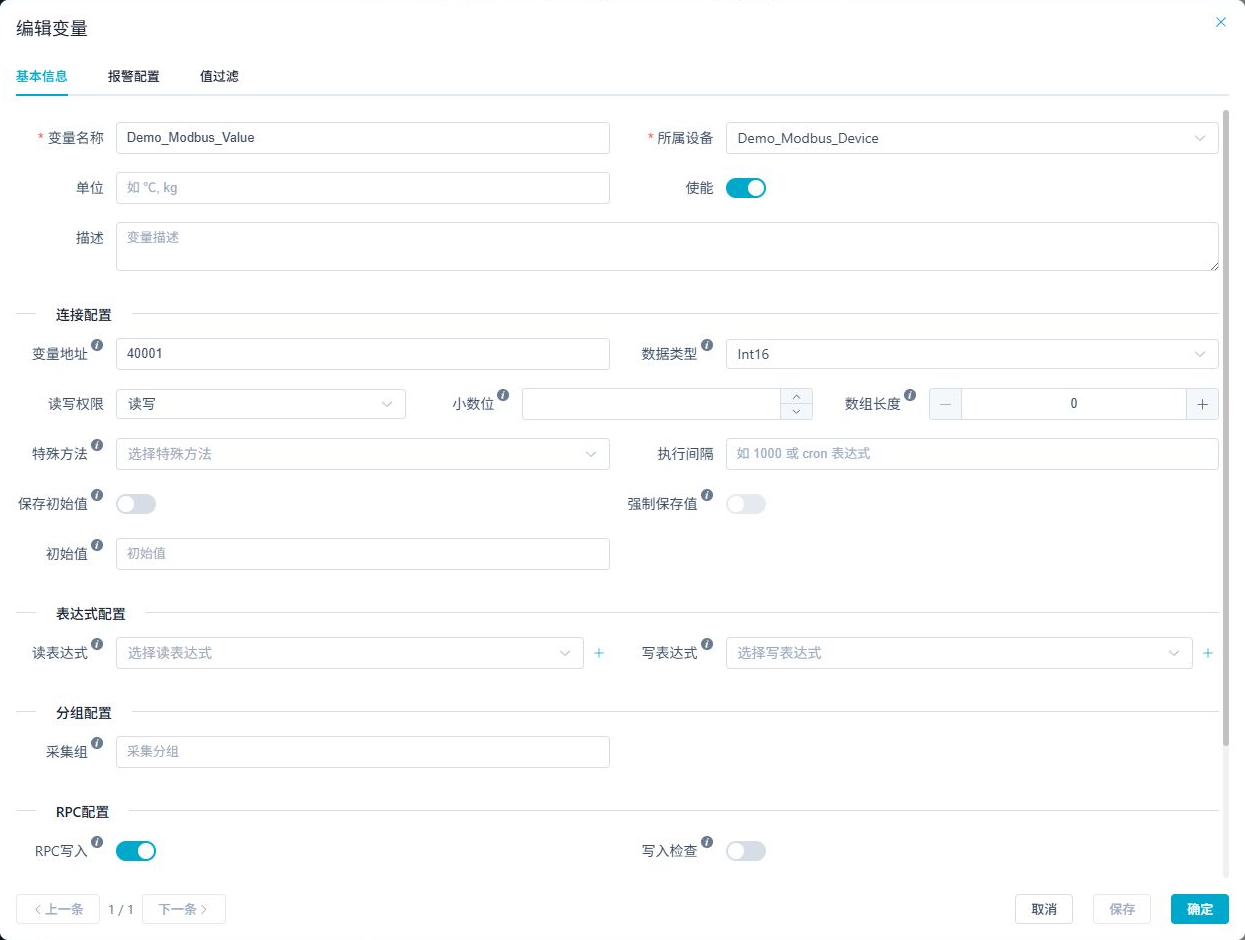

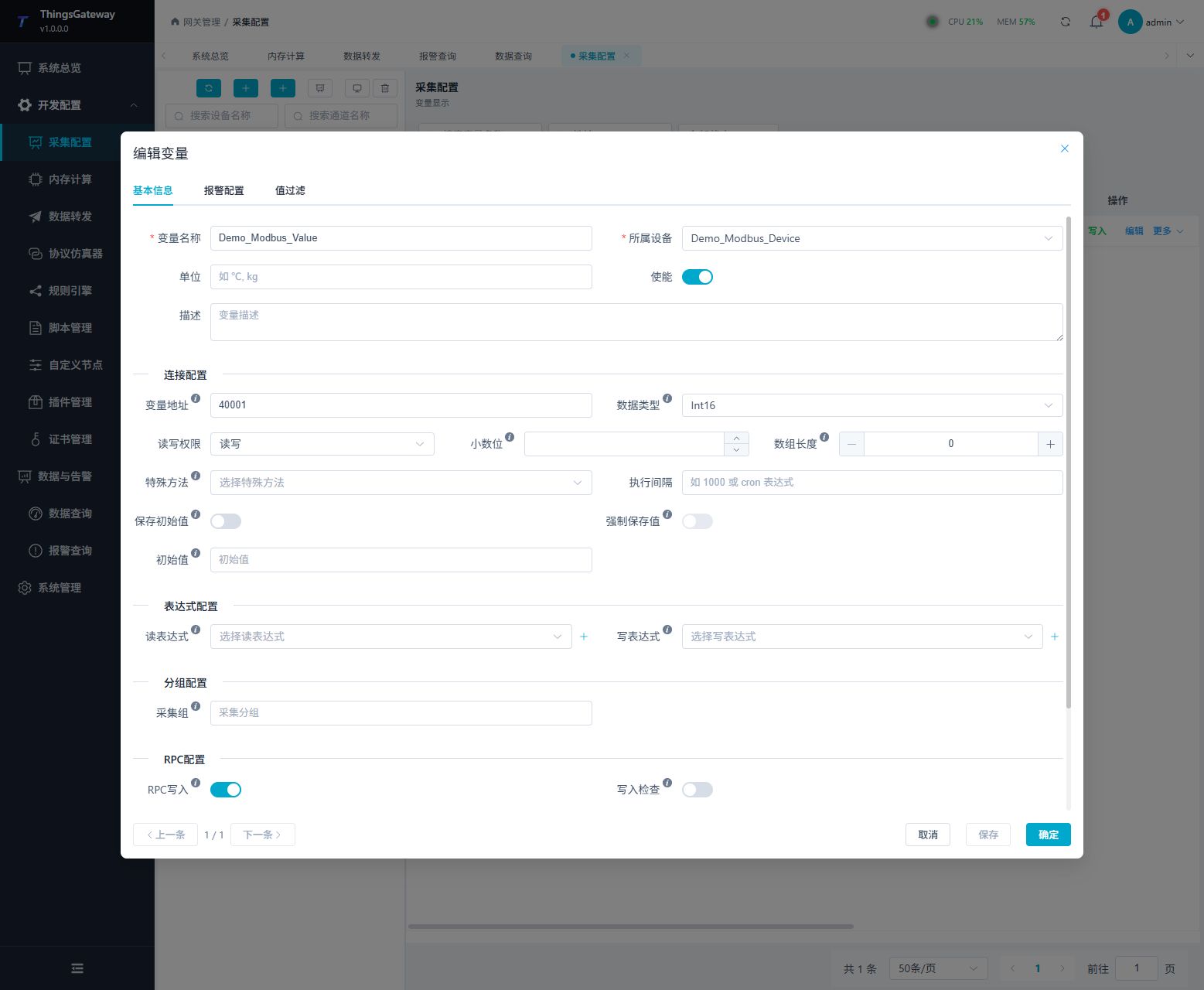

返回“变量显示”，编辑 Demo_Modbus_Value。

配置项	本页实例值	说明
变量名称	Demo_Modbus_Value	MQTT、SQLite 和规则引擎中统一使用该名称
所属设备	Demo_Modbus_Device	归属前一步的 ModbusMaster 设备
变量地址	400001	保持寄存器的第一个地址
数据类型	Int16	从一个 16 位保持寄存器解析数值
读写权限	读写	本 Demo 保持生成配置；只采集时可按现场要求设为只读
RPC 写入	开启	与本次读取、转发和规则验证无直接依赖

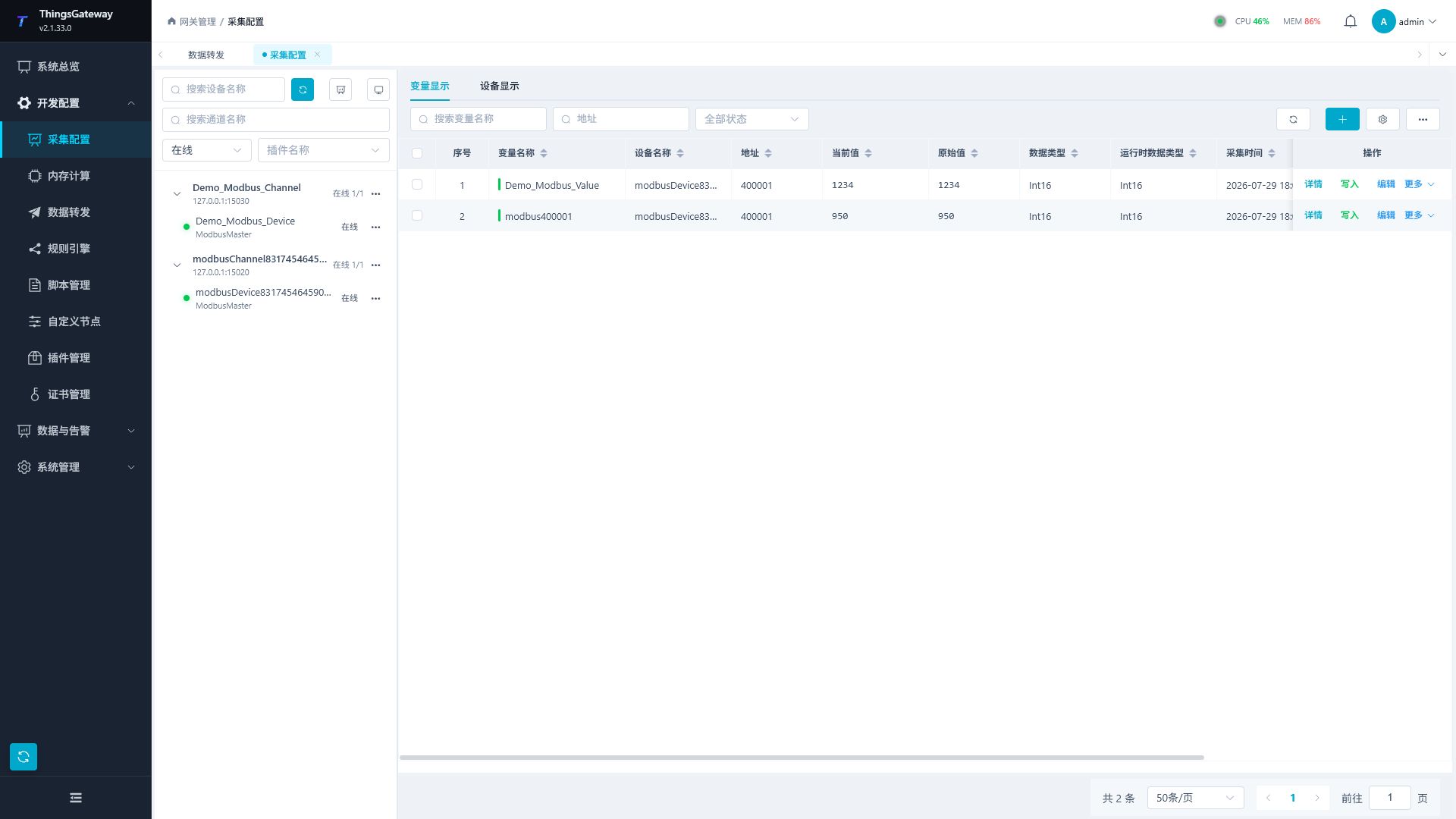

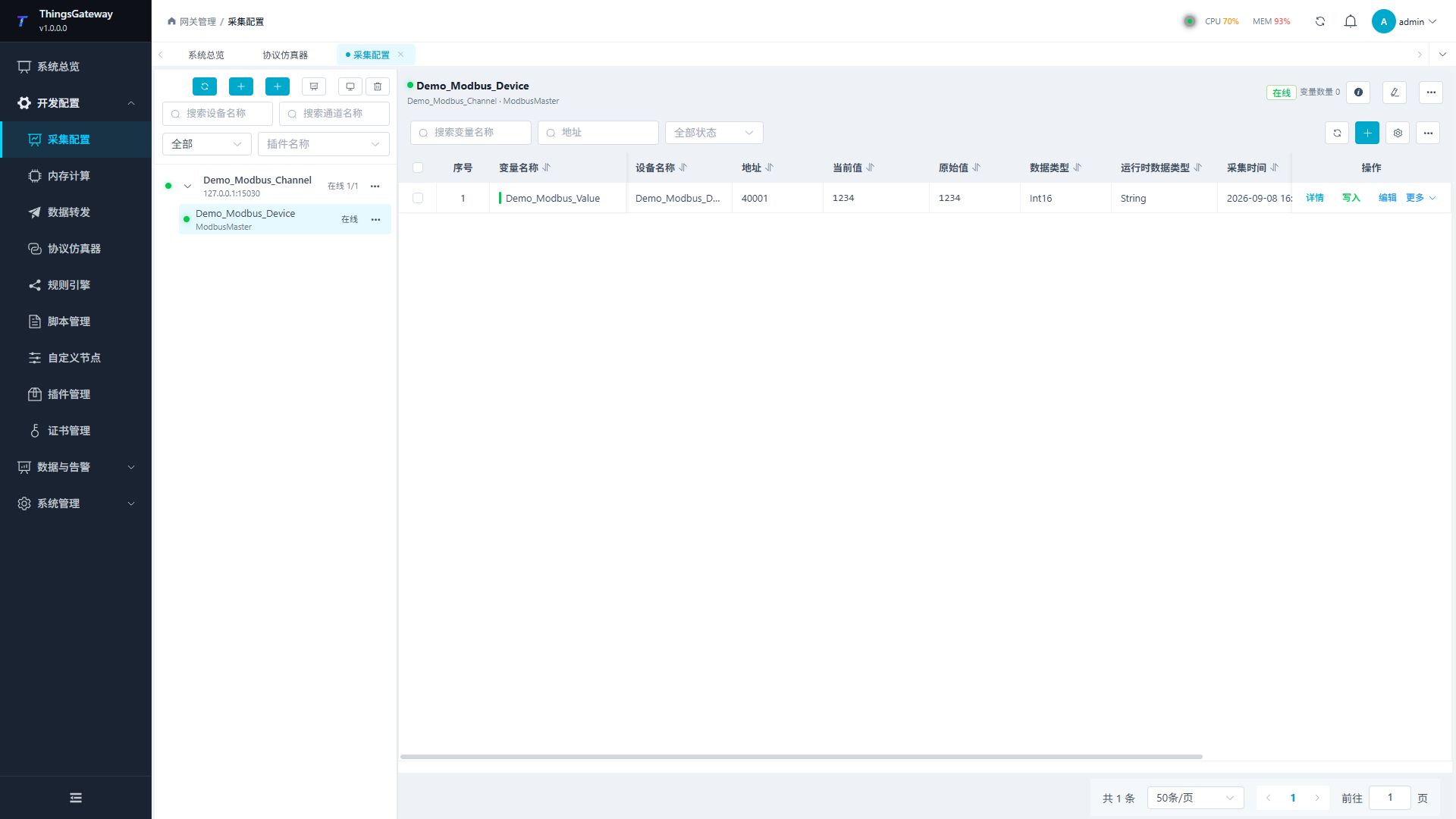

保存后回到采集页面，按以下顺序验收：

1. Demo_Modbus_Channel 显示“在线 1/1”。
2. Demo_Modbus_Device 显示绿色在线状态。
3. Demo_Modbus_Value 的当前值和原始值持续在 950、1234 之间变化。
4. 采集时间持续更新，错误信息为空。

只有采集状态通过后再配置转发和规则引擎。否则后续目标即使显示在线，也可能没有可转发的数据。

五、创建双目标数据转发组

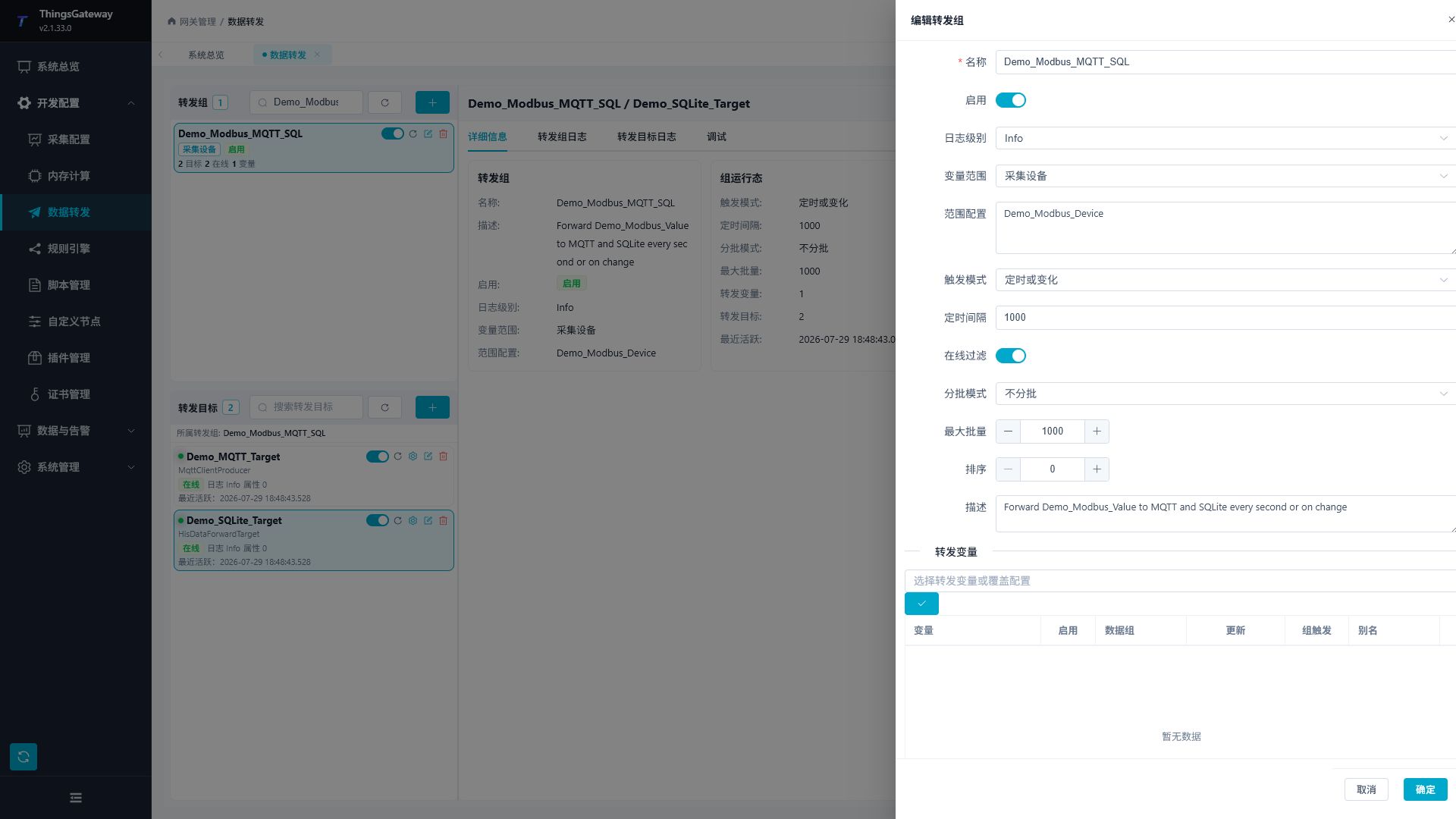

进入“开发配置 → 数据转发”，新增转发组 Demo_Modbus_MQTT_SQL。

配置项	本页实例值	说明
变量范围	采集设备	从采集设备选择转发变量
范围配置	Demo_Modbus_Device	只转发本 Demo 设备的数据
触发模式	定时或变化	数值变化立即触发，同时每秒补充一次定时触发
定时间隔	1000	定时触发间隔为 1 秒
在线过滤	开启	只转发在线变量
分批模式	不分批	单变量 Demo 无需分批
最大批量	1000	保持默认上限

保存后确认转发组卡片显示 1 变量。本 Demo 在同一个组下创建两个独立目标，MQTT 和 SQLite 的在线状态、日志和实际数据必须分别验收。

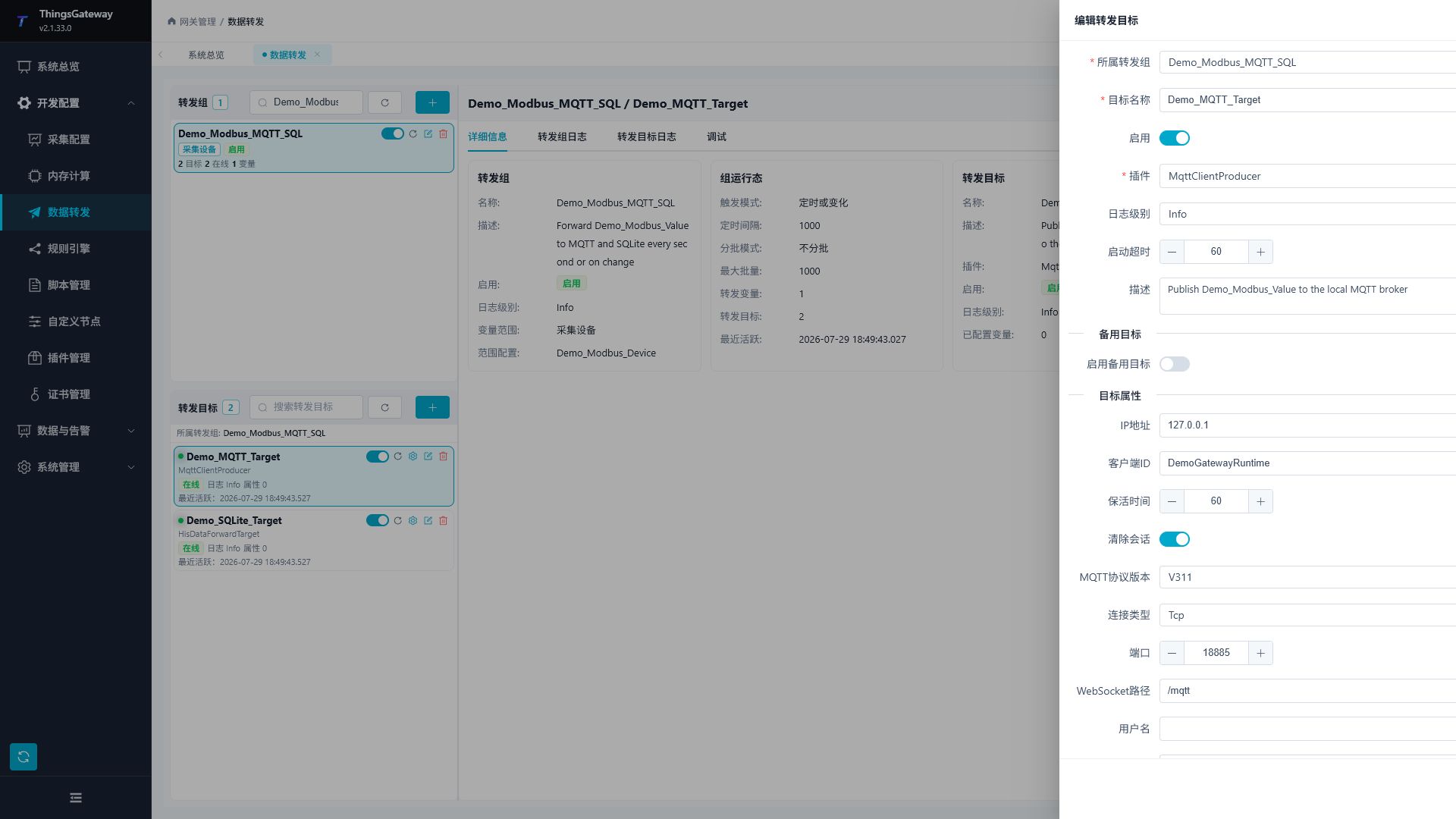

六、创建 MQTT 客户端目标

选中 Demo_Modbus_MQTT_SQL，在“转发目标”区域点击新增，选择 MqttClientProducer。

配置项	本页实例值	说明
目标名称	Demo_MQTT_Target	MQTT 目标的唯一名称
IP 地址	127.0.0.1	本机 MQTT Broker
端口	18885	本 Demo Broker 的 TCP 端口
客户端 ID	DemoGatewayRuntime	Broker 中用于识别 GatewayRuntime 客户端
MQTT 协议版本	V311	MQTT 3.1.1
连接类型	Tcp	使用普通 MQTT TCP 连接
QoS 等级	AtMostOnce	本 Demo 使用 QoS 0
详细日志	开启	联调阶段便于核对连接和发布过程

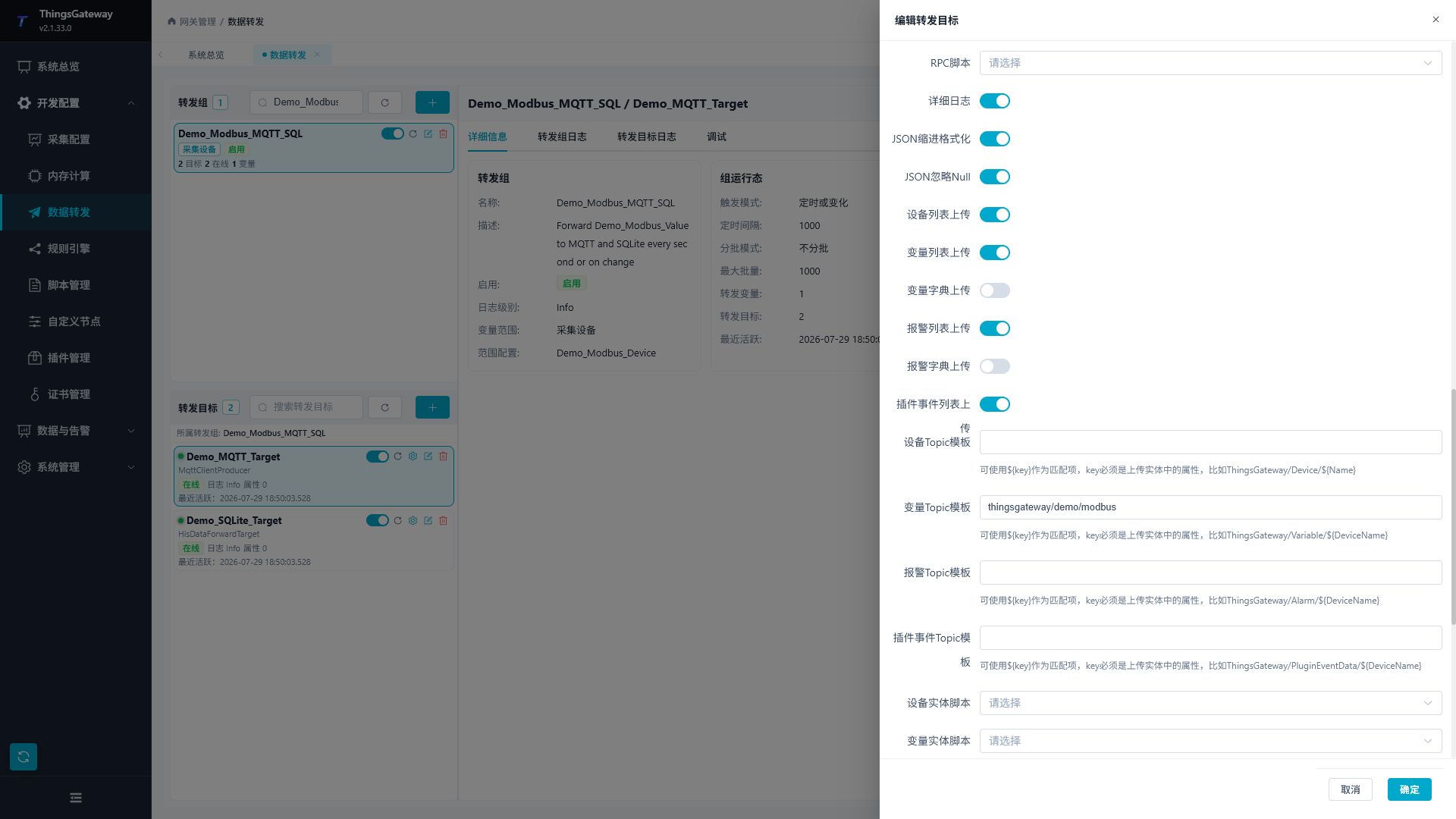

将“变量 Topic 模板”填写为 thingsgateway/demo/modbus。本页没有使用设备名占位符，因此所有选中变量发布到固定 Demo Topic。

保存后等待目标卡片显示“在线”。Broker 端实际收到的消息包含以下关键数据：

[
  {
    "Name": "Demo_Modbus_Value",
    "DeviceName": "Demo_Modbus_Device",
    "Value": 1234,
    "IsOnline": true,
    "ChannelName": "Demo_Modbus_Channel",
    "RegisterAddress": "400001",
    "DataType": "Int16"
  }
]

生产环境应按 Broker 安全策略填写用户名、密码、TLS 证书、QoS、保留消息和离线缓存，不要直接照搬本机无认证参数。

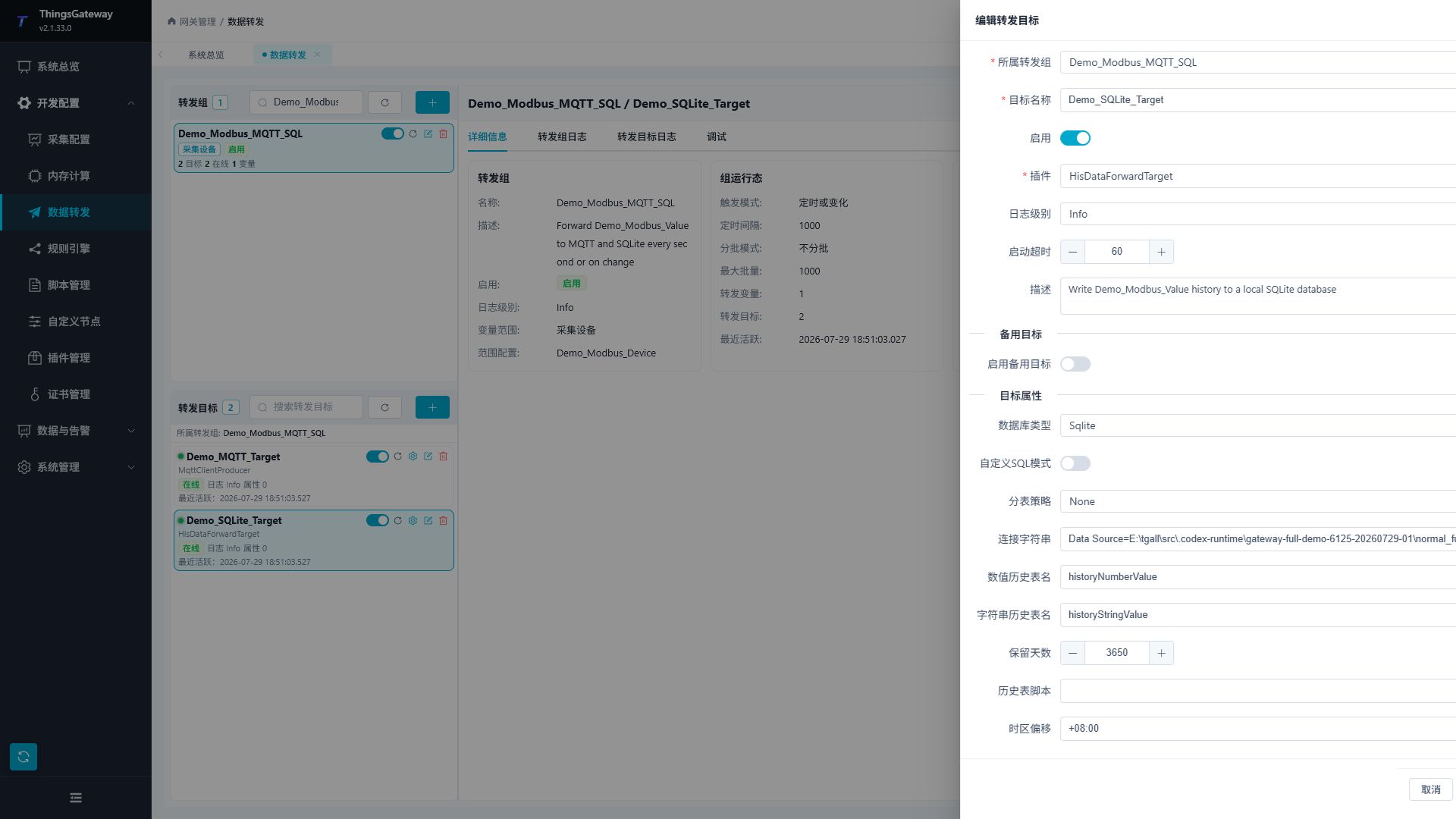

七、创建 SQLite 历史数据目标

在同一转发组下继续新增目标，选择 HisDataForwardTarget，数据库类型选择 Sqlite。

配置项	本页实例值	说明
目标名称	Demo_SQLite_Target	SQLite 目标的唯一名称
数据库类型	Sqlite	使用本地 SQLite 文件验证 SQL 转发
连接字符串	Data Source=E:\tgall\src\.codex-runtime\gateway-full-demo-6125-20260729-01\normal_full_demo.sqlite	本次实际验证文件路径，生产环境必须替换
数值历史表名	historyNumberValue	数值变量写入该表
字符串历史表名	historyStringValue	字符串变量写入该表
时区偏移	+08:00	按当前项目时区保存时间
强制插入	开启	Demo 中便于连续观察新增记录
默认采样策略	Change	变量变化时生成历史记录

保存后等待 Demo_SQLite_Target 显示“在线”。本次实际写入的 historyNumberValue 记录包含 VariableId、DeviceName、VariableName、Value、CollectTime、IsOnline 和 CreateTime 等字段。

SQL 转发的替换方法

需要写入 MySQL、PostgreSQL 或 SQL Server 时，仍使用历史数据目标，切换“数据库类型”并填写对应连接字符串。表名、分表策略、采样策略和历史保留策略应按项目数据库规范重新确认。

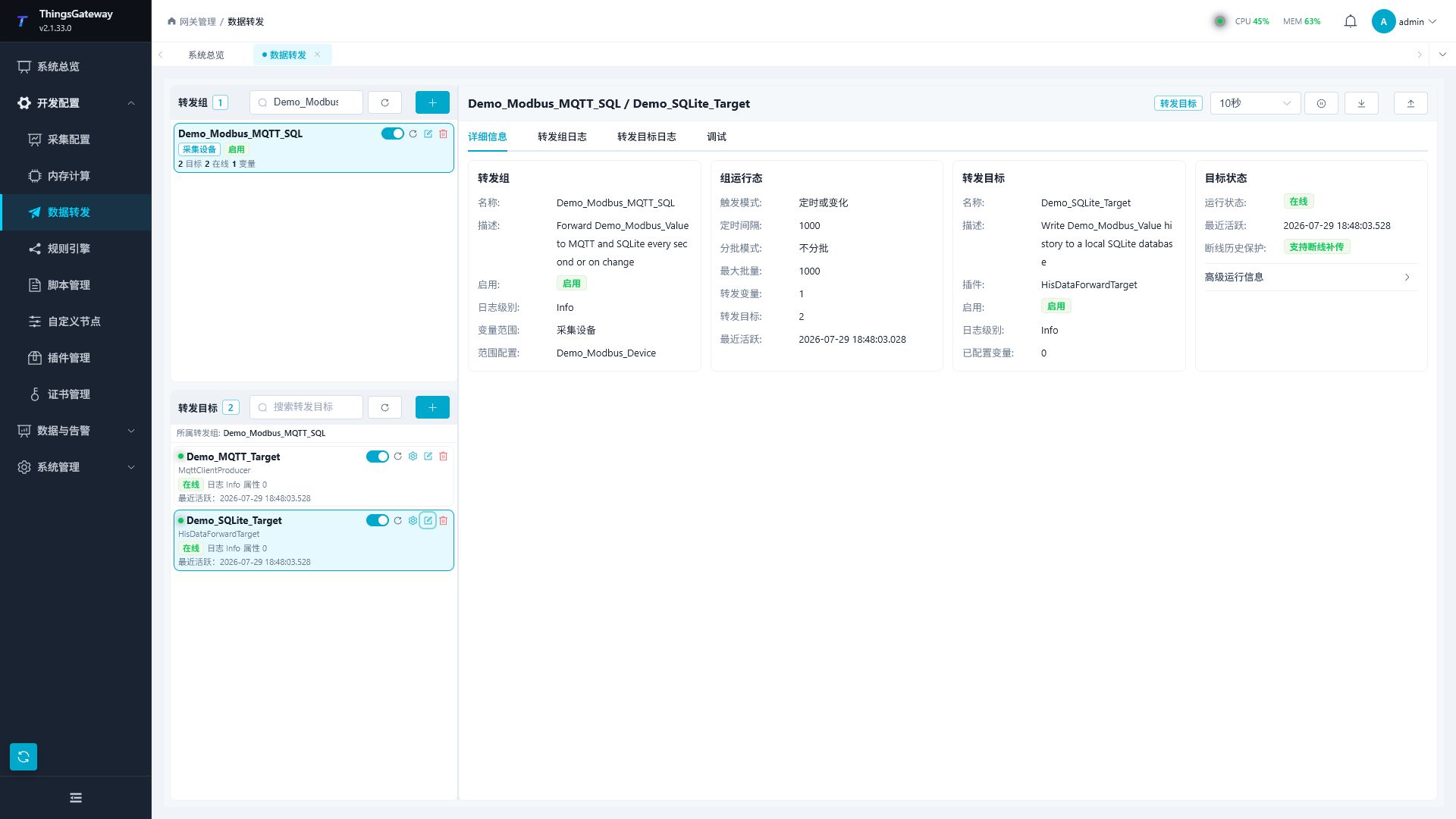

八、分别验收 MQTT 和 SQLite 转发

回到数据转发详情页，确认：

1. 转发组显示 2 目标、2 在线、1 变量。
2. Demo_MQTT_Target 和 Demo_SQLite_Target 都显示“在线”。
3. 转发组和两个目标的最近活跃时间持续更新。

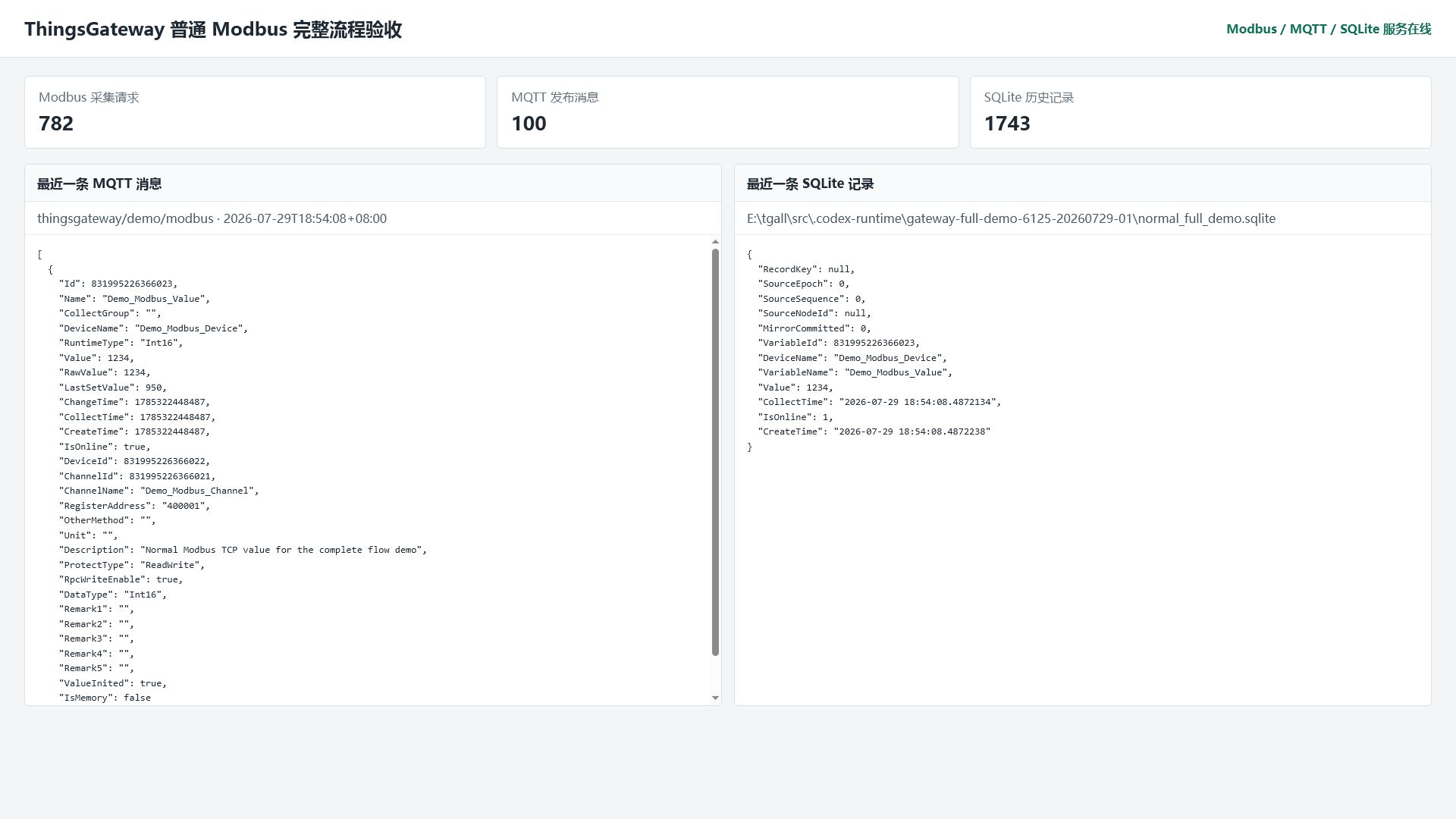

目标在线只说明目标运行态已经启动，不能代替结果验收。本页另外使用真实接收端和数据库查询同时检查两类结果：MQTT Topic 中出现 Demo_Modbus_Value，SQLite 的 historyNumberValue 中出现同一变量的实际值。

检查项	通过标准
Modbus 请求	请求数持续增加，证明 GatewayRuntime 正在向普通 Modbus TCP 从站发起读取
MQTT 消息	消息数大于 0，Topic 为 thingsgateway/demo/modbus
MQTT 内容	包含 Demo_Modbus_Value、Demo_Modbus_Device 和实际值 950 或 1234
SQLite 记录	historyNumberValue 记录数持续增加
SQLite 内容	最近记录的 VariableName 为 Demo_Modbus_Value，数值与同一时刻采集值一致

九、配置规则引擎

进入“开发配置 → 规则引擎”，创建或打开流程 Demo_Modbus_Rule。本 Demo 使用三个节点：

1. “变量通知规则”监听 Demo_Modbus_Value 的变化。
2. “阈值触发”判断变量值是否大于 1000。
3. “Webhook 推送”把规则数据发送到本地验收端。

连接关系如下：

起点	终点	用途
变量通知规则 Result	阈值触发 Input	把实时数值送入阈值判断
变量通知规则 VariableBasicData	Webhook 推送 Data	把完整变量对象送入规则动作

Webhook 的角色

本页 MQTT 和 SQLite 是“数据转发”页面中的两个数据转发目标。Webhook 只用于演示规则引擎动作，不是本页的数据转发示例，也不能代替 MQTT 或 SQL 目标验收。

配置变量通知节点

选中“变量通知规则”节点，填写以下初始输入参数：

参数	实例值	说明
DeviceNames	Demo_Modbus_Device	只匹配本 Demo 采集设备
VariableNames	Demo_Modbus_Value	只匹配本 Demo 变量
CollectGroups	空	不额外按采集组过滤

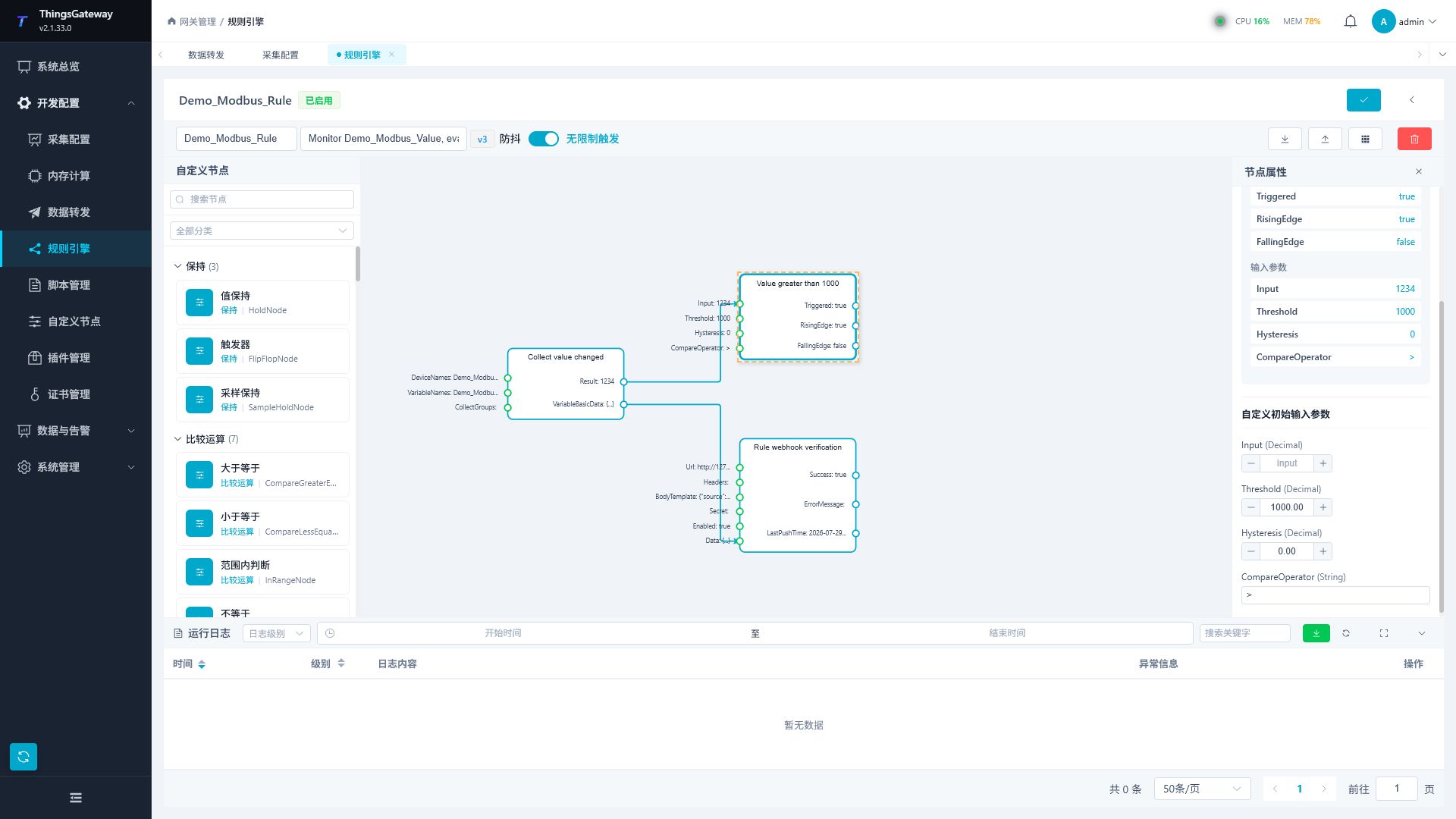

配置阈值节点

选中“阈值触发”节点，设置：

参数	实例值	说明
Threshold	1000	阈值
Hysteresis	0	本 Demo 不使用回差
CompareOperator	>	输入值大于 1000 时触发

当输入为 1234 时，实际运行值显示 Triggered=true、RisingEdge=true；当输入恢复为 950 时，显示 Triggered=false、FallingEdge=true。

配置规则动作节点

选中“Webhook 推送”节点，填写以下参数：

参数	实例值	说明
Url	http://127.0.0.1:17502/rule	本机规则验收服务地址
Enabled	开启	启用规则动作
Data	连接变量通知节点的 VariableBasicData	传入当前变量对象

请求体模板如下：

{"source":"rule-engine","device":"{{DeviceName}}","variable":"{{Name}}","value":{{Value}}}

实际运行时节点显示 Success=true、ErrorMessage 为空，并持续更新 LastPushTime。

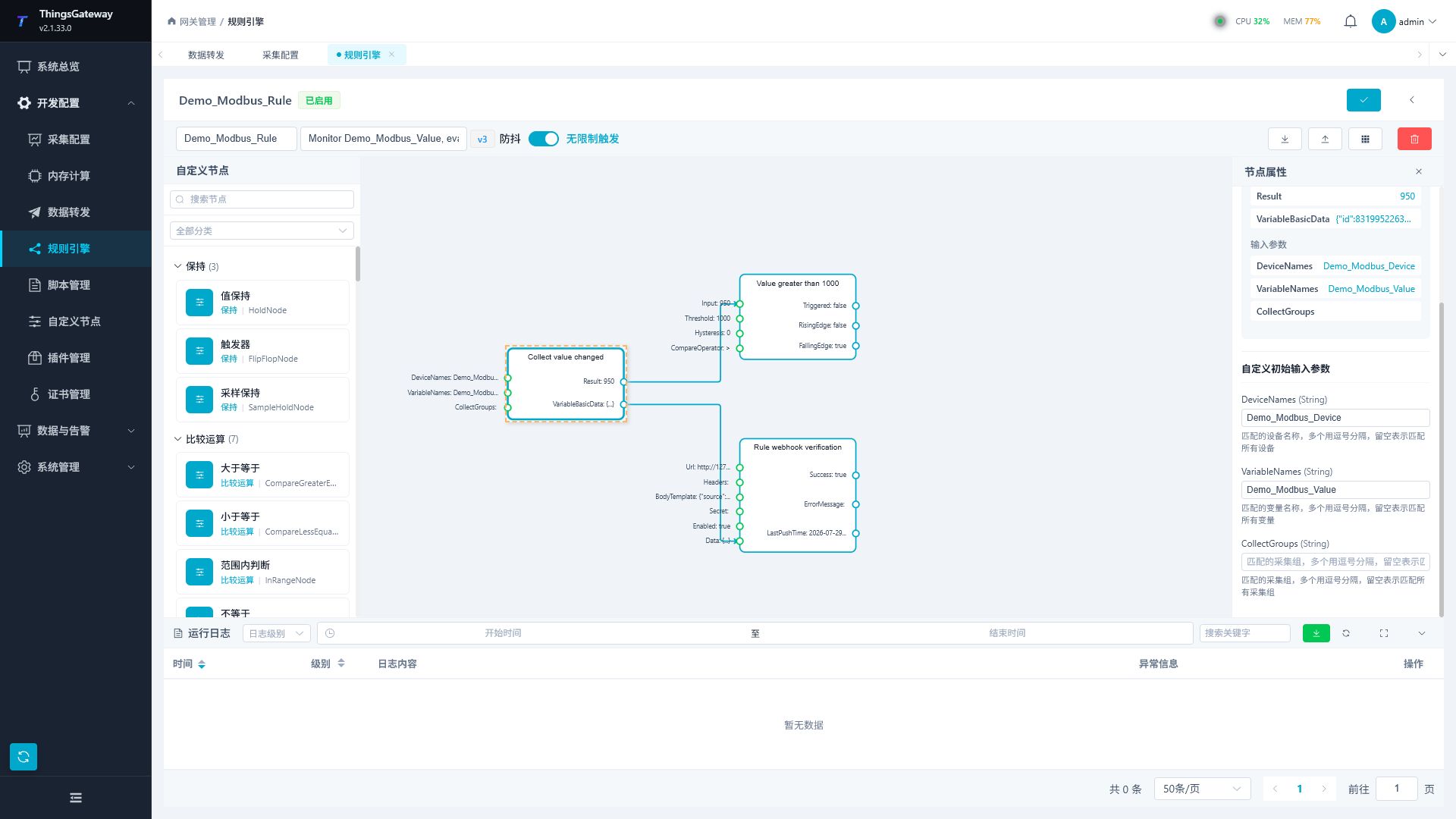

保存并启用流程后，完整画布如下。节点上的实时参数会跟随 Modbus 值刷新。

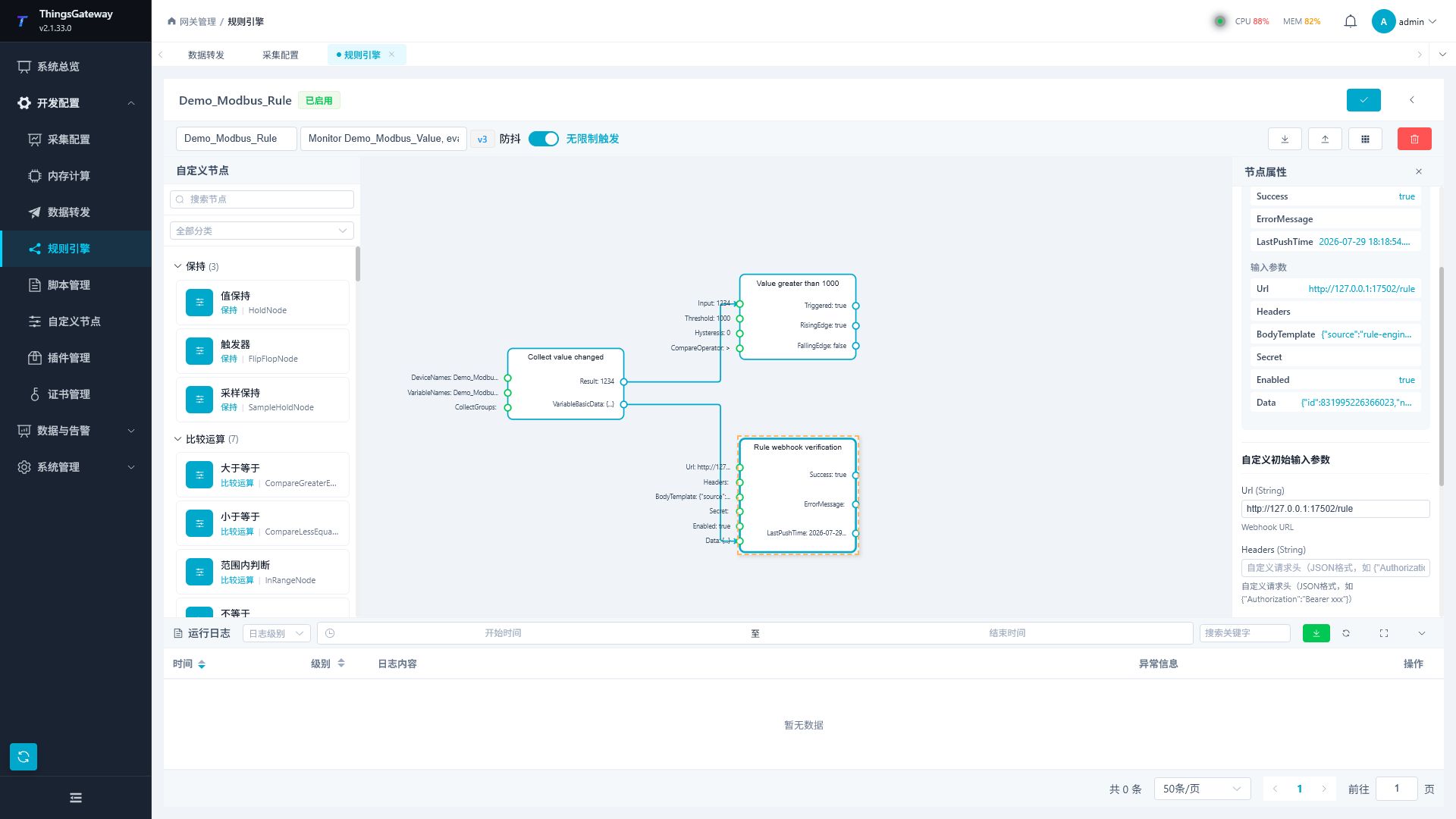

规则动作在高值状态下的实际运行结果如下，输入为 1234，阈值判断已触发，Webhook 动作返回成功。

十、完整验收清单

按链路顺序验收，不要跳过前置步骤：

阶段	必须满足的结果
普通 Modbus 通道	TcpClient 在线，远程地址指向真实从站，不填写 DTU ID
Modbus 设备	ModbusMaster 在线，执行间隔持续生效
变量采集	Demo_Modbus_Value 在 950、1234 之间刷新，采集时间更新且无错误
MQTT 目标	目标在线，Broker 实际收到正确 Topic 和变量 JSON
SQLite 目标	目标在线，historyNumberValue 实际新增记录且值正确
规则低值	输入 950，Triggered=false，下降沿切换时 FallingEdge=true
规则高值	输入 1234，Triggered=true，上升沿切换时 RisingEdge=true
规则动作	Success=true，ErrorMessage 为空，接收端收到 /rule 请求

生产环境替换项

Demo 配置	生产环境要求
127.0.0.1:15030	替换为 PLC、仪表、协议网关或真实 Modbus TCP 从站地址
单变量 400001	按正式点表导入全部变量，并核对地址、数据类型、字节序和读写权限
MQTT 127.0.0.1:18885	替换为正式 Broker，配置认证、TLS、QoS、Topic 规范和离线缓存
本地 SQLite 文件	按容量和查询要求选择正式数据库、表结构、分表与保留策略
阈值 1000	按工艺含义设置阈值、回差、边沿触发和防抖策略
本机 Webhook	替换为 MES、告警平台、通知服务或其他正式规则动作地址

故障排查

现象	重点检查
通道离线	从 GatewayRuntime 主机测试从站 IP/端口；确认通道为 TcpClient，远程地址不是绑定地址
设备在线但变量异常	核对站号、功能码对应的地址格式、数据类型、字节序、超时和从站返回报文
转发组没有变量	确认变量范围为“采集设备”，范围配置与 Demo_Modbus_Device 名称完全一致
MQTT 目标离线	检查 Broker 监听端口、客户端 ID 冲突、认证、TLS、协议版本和目标日志
MQTT 在线但无消息	检查转发组触发模式、在线过滤、变量数量和 Topic 模板，并在 Broker 端真实订阅验证
SQLite 目标离线	检查连接字符串、目录写入权限、数据库类型和历史表名
SQLite 在线但无记录	检查采样策略、强制插入、变量数据类型和转发组最近活跃时间
规则节点无输入	核对 DeviceNames、VariableNames 大小写和空格，确认变量本身持续变化
阈值始终不触发	检查输入连线、阈值、比较符、数值类型和实时 Input 值
Webhook Success=false	检查 URL、接收服务、请求体模板、网络策略和节点 ErrorMessage
