采集配置

进入 开发配置 → 采集配置,在这里新增通道、设备和变量。通道填写连接地址,设备选择协议,变量填写要读的点位。

没有真实设备可用时,先按采集第一个点创建本机仿真数据。

需要设置寄存器字节序、字符串长度、BCD 格式或字符编码时,直接查看变量寄存器通用配置。

新增一个采集点​

先准备设备 IP 和端口(或串口参数)、采集协议、站号、一个变量地址及数据类型。下面先讲页面操作,协议参数到对应插件页查,不需要先看完整参数表。

1. 新增通道​

  1. 点击左侧资源面板顶部的“新增通道”加号。
  2. 在弹窗中填写通道名称。
  3. 选择通道类型。设备提供 TCP 地址时选 TcpClient,在“远程地址”填写 IP:端口,例如 192.168.1.10:502。这个地址必须换成你的设备地址。
  4. 串口设备选择串口通道,并填写实际串口号、波特率、数据位、校验位和停止位。
  5. 保持“使能”开启,点击“确定”。

首次只改连接必需的字段,其它参数保持默认。普通设备单独建通道;只有插件手册明确支持共享时才共用。插件不需要普通通道时,跳过这一步。

2. 新增设备​

  1. 点击左侧资源面板顶部的“新增设备”加号。
  2. 填写设备名称,选择“设备插件”。
  3. 在“关联通道”选择刚建的通道。
  4. 选择插件后切换到“插件属性”页签,填写协议参数。例如 Modbus 主站需要选择 Modbus 类型和默认站号;Siemens S7需要选择 PLC 类型及连接参数。
  5. 执行间隔先填 1000(1 秒),保持启用,点击“确定”。

3. 新增变量​

  1. 在左侧选择刚建的设备,点击右侧变量列表的新增按钮。
  2. 填写变量名称,确认“所属设备”正确。
  3. 按设备点表填写“变量地址”和“数据类型”,不要把设备 IP 填进变量地址。字节序、字符串长度和编码的写法见变量寄存器通用配置。
  4. 只采集时选择只读权限,不开启不需要的 RPC 写入。其它字段先保持默认。
  5. 点击“确定”,回到变量列表。

4. 查看读取结果​

设备在线后,查看该变量的“当前值”和“采集时间”。数值应与设备上的已知值一致,采集时间持续更新。没有显示当前值时,先打开自动刷新或点击刷新。

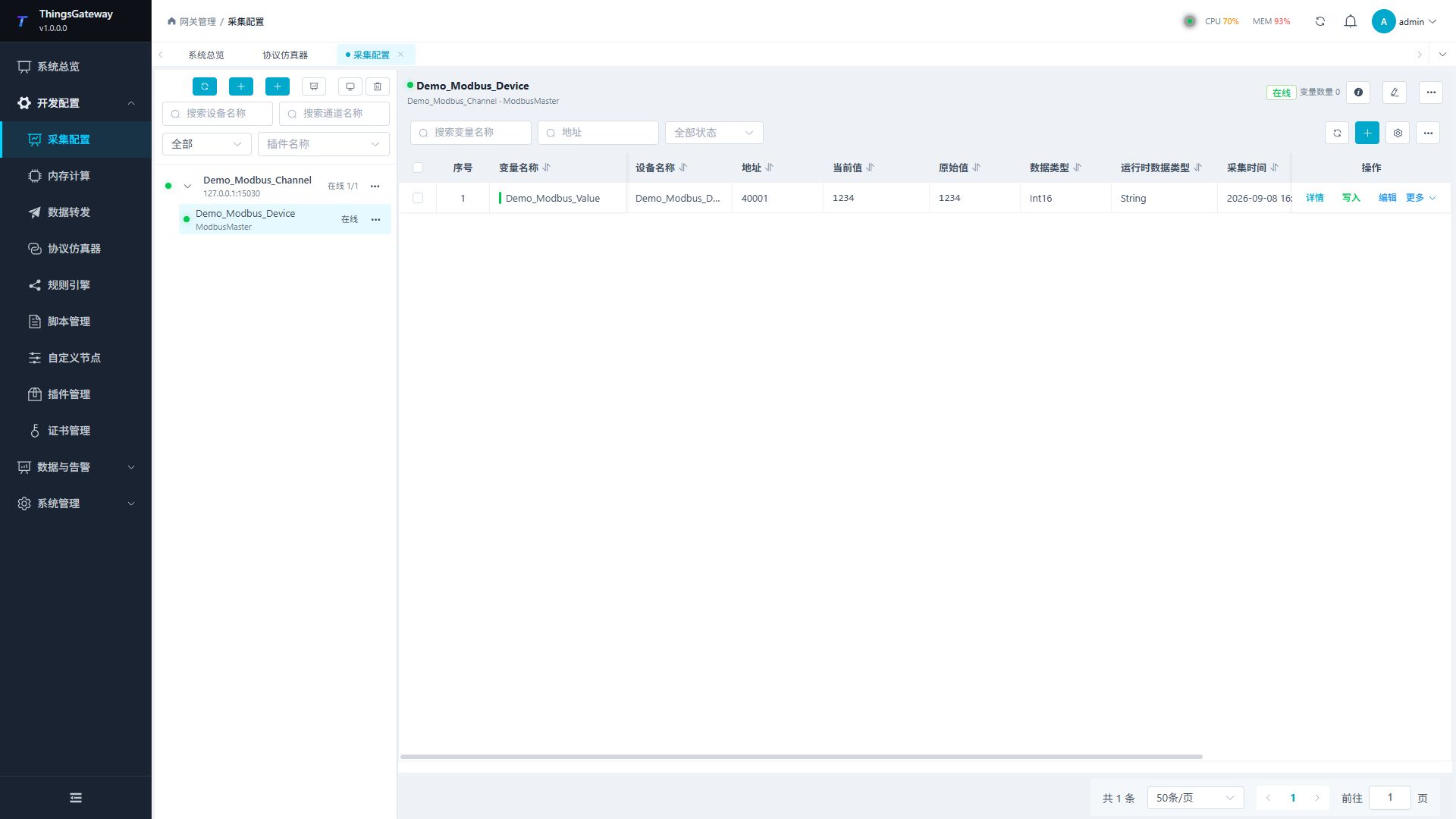

左侧选择演示设备,右侧变量当前值为 1234

一个点读对后,再增加其它点或导入 Excel 点表。不需要为了完成采集教程而向设备写值。

维护采集配置​

维护变量​

  • 修改一个点:选择设备,在变量行点击“编辑”,修改后点击“确定”。
  • 批量修改:先勾选变量,再点“批量编辑”。只修改需要统一的字段,保存后抽查其中一个点。
  • 查看详细信息:点击变量行“详情”,查看当前值、原始值、地址和错误信息。
  • 查读写错误:选择设备后打开“更多功能 → 设备日志”;需要直接读地址时打开“调试”。
  • 删除变量:先确认规则、转发和其它配置不再引用,勾选或选择对应变量后执行删除并确认。

批量修改地址和数据类型前,先把范围筛到同一设备。不要将一种协议的地址套到其它协议变量上。

页面里的常用入口​

位置可以做什么
左侧资源面板顶部打开通道管理、设备管理,刷新设备列表。

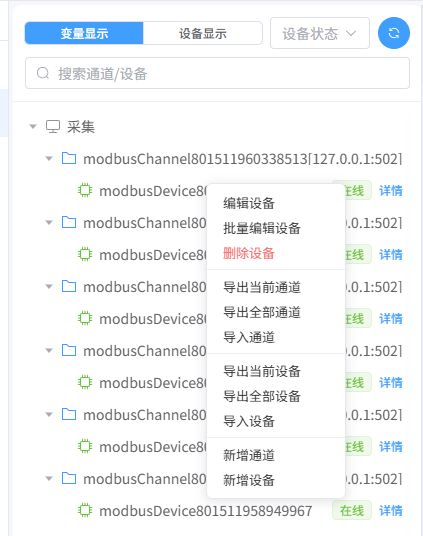

左侧通道和设备点击设备筛选它的变量;再次点击当前设备可取消该设备选择。
设备上下文栏查看设备详情、编辑设备;“更多功能”打开调试和日志。
变量列表工具栏新增、刷新、列设置;“显示更多”中有导入导出和测试数据。
下方或右侧工作台在调试、通道日志和设备日志之间切换,不需要离开变量列表。

下面是各配置项的参考说明。只想完成第一次接入时,按上面的四步操作即可。

通道管理​

点击“通道管理”,打开通道管理抽屉。

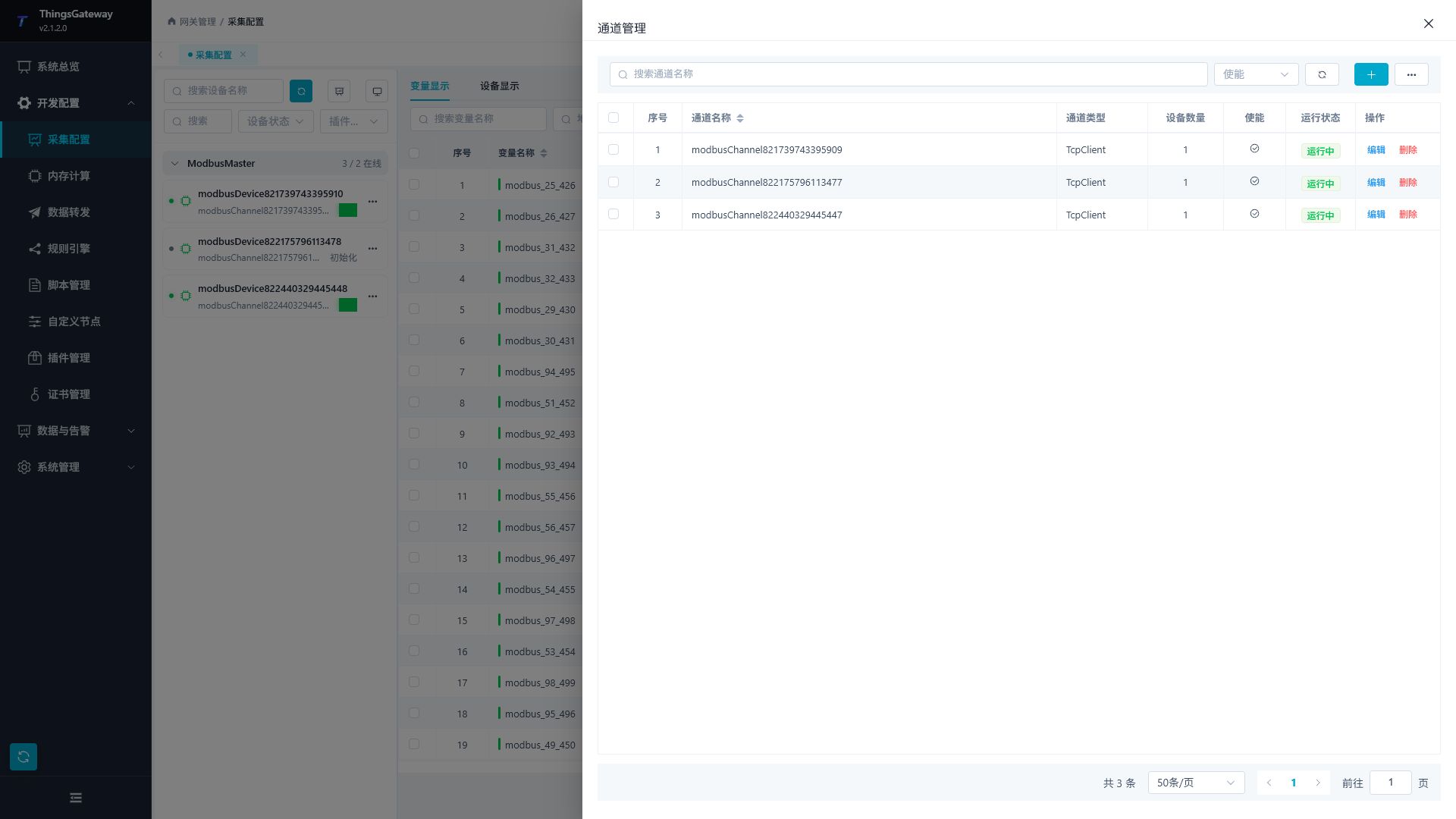

通道管理抽屉

操作说明
搜索按通道名称或启用状态筛选通道。
新增打开通道配置弹窗,创建通道。
编辑修改通道基础信息和通信参数。
删除删除单个通道。删除前确认通道下设备不再使用。
批量编辑批量调整选中通道的部分配置。
批量删除删除选中的多个通道。
刷新重新读取通道列表。

通道配置​

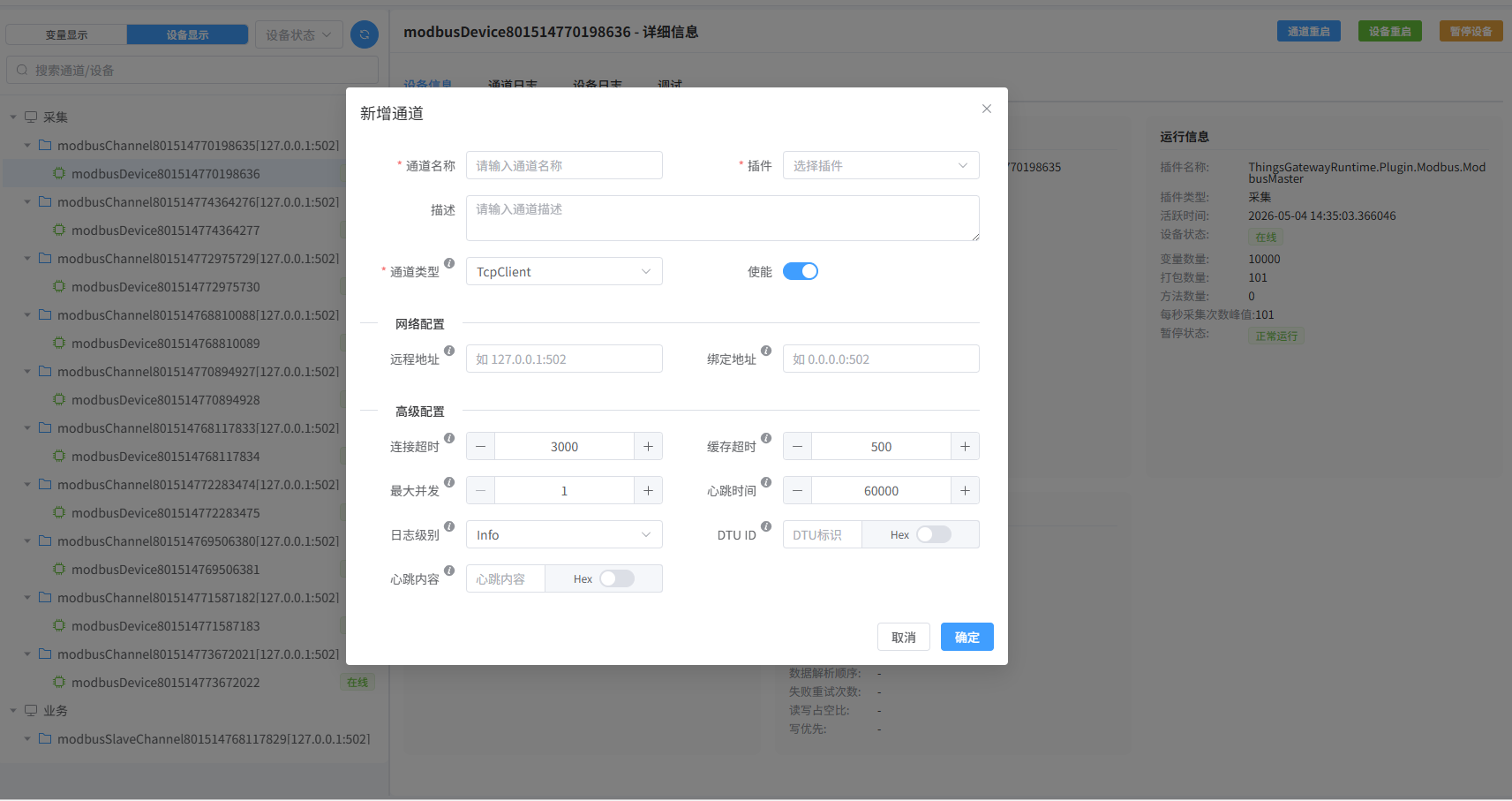

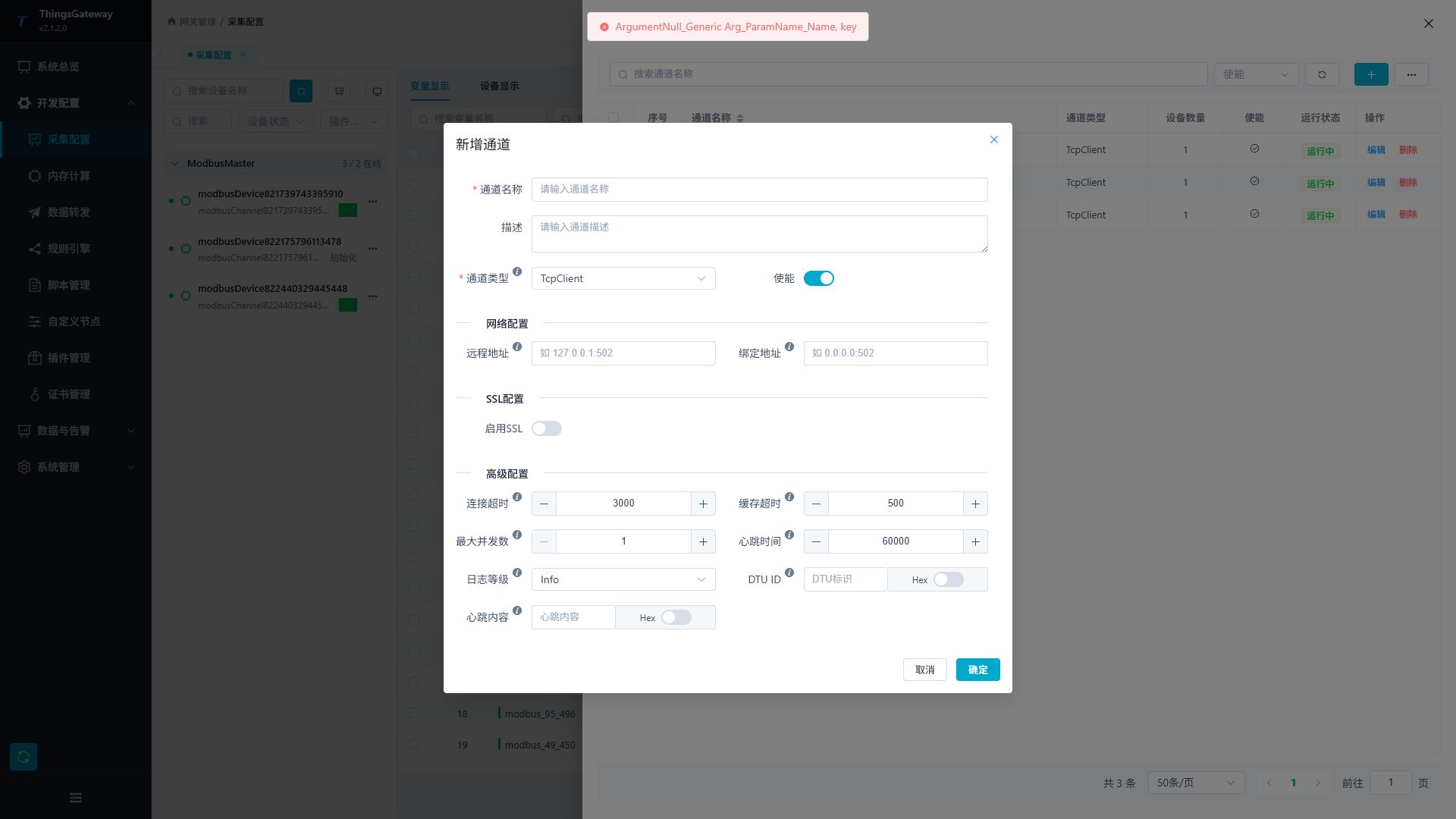

点击“新增”或“编辑”,打开通道配置弹窗。

配置项说明
通道名称通道显示名称,建议按协议、现场链路或设备组命名。名称不要使用 Memory,该名称保留给内存变量。
描述通道用途、连接对象或现场位置说明。
通道类型选择通信方式。网络通道会显示适用的远程地址和绑定地址,TCP 通道另提供 SSL 配置;串口通道会显示串口参数。
启用控制通道是否参与运行。关闭后,该通道下设备无法通过此通道采集。
远程地址客户端模式连接的对端地址,常用格式为 IP:端口 或 域名:端口,例如 192.168.1.10:502。TCP 客户端必须填写远程地址;UDP 会话至少填写远程地址或绑定地址其中一项。现场提供带协议的地址时,可按对方要求填写 tcp://、ssl:// 或 http(s):// 前缀。
备用远程地址TCP 客户端通道的备用对端地址。主远程地址连接失败、连接断开或通讯超时后,通道会在同一设备和同一通道内尝试切换到该地址。只要主、备任一链路可用,设备不会因为单条 TCP 链路故障立即进入主备设备切换。留空表示不启用 TCP 客户端网络冗余;备用地址不要与远程地址相同。
绑定地址服务端模式在网关本机监听的地址,常用 0.0.0.0:端口 表示允许其它主机连接,127.0.0.1:端口 只允许本机连接。TCP 服务端必须填写绑定地址;UDP 会话至少填写远程地址或绑定地址其中一项。需要带协议监听时,可按现场约定填写 tcp://0.0.0.0:端口 或 ssl://0.0.0.0:端口。
使用 SSLTCP 客户端和 TCP 服务端的 TLS 开关;UDP、串口不使用此项。对端要求加密通信、双向证书或证书校验时开启;普通内网明文协议保持关闭。TCP 服务端启用 SSL 时必须选择服务端证书,否则客户端无法完成 TLS 握手。
SSL 目标主机TCP 客户端启用 SSL 时用于校验证书主机名。用 IP 连接但证书签发给域名时,填写证书中的域名。
SSL 客户端证书 / 服务端证书 / CA 证书客户端证书用于网关向对端证明身份;服务端证书用于网关作为服务端监听时提供给客户端;CA 证书用于校验对端证书。证书需先在“证书管理”中维护。
允许不受信任证书开启会放宽对端身份校验。关闭后使用正确的 CA 严格校验;TCP 服务端还会要求连接端提供有效客户端证书,应同时准备终端身份。具体按通道 TLS 配置区分连接方向。
SSL 协议 / 检查证书吊销握手失败或现场安全策略有要求时再指定 TLS 版本、开启吊销检查;没有明确要求时保持默认。
端口名称串口通道使用的串口名,例如 COM1 或 /dev/ttyS0。串口通道必须填写端口名称,并确保运行主机能识别该串口。
波特率、数据位、校验位、停止位串口通信参数,必须与现场设备保持一致。
DTR / RTS / 握手方式串口硬件流控参数。现场串口服务器、RS485 转换器或仪表手册要求启用时再调整。
StreamAsync串口异步读写方式。现场可理解为串口驱动的读写模式;串口通讯稳定时保持默认,遇到阻塞、读取不及时等问题时再结合现场驱动要求调整。
串口读写缓冲区串口通信使用的读缓冲和写缓冲大小。大量连续报文或长报文场景可适当增大。
连接超时建立 TCP 连接或等待对端响应的最长时间。网络慢时可增大;设置过大时离线判断会变慢。
缓存超时接收报文时的组包缓存时间,单位毫秒,默认 500,最小 100。首次配置保持默认,不要填 0;它不是变量值的刷新周期。
最大并发数同一通道允许同时处理的请求数量。现场设备要求请求顺序严格时保持 1;确认对端支持并发后再增大。
心跳内容 / 心跳时间共用通道字段,实际发送或响应取决于插件与连接方向;普通采集不能仅凭填写字段就认定已发送心跳。“心跳是否 Hex”开启后按十六进制字节解析,具体见通道心跳。
最大连接数 / 客户端清理时间TCP 服务端通道用于限制客户端数量并清理空闲连接。上位机或 DTU 数量较多时确认最大连接数足够。
DtuId / DtuId 是否 Hex / Dtu 服务类型用于支持注册的连接路径。TCP 服务端按文本或 Hex 表示登记终端标识,设备插件中的 DTU ID 必须使用同一表示;Hex 不改变线上注册字节。默认注册与 DDP 分别按DTU 服务配置。

TCP 客户端配置了备用远程地址后,网关启动或通道重启时仍优先连接“远程地址”。运行中切换到备用地址后会保持使用当前可用链路;只有当前链路再次失败时才尝试另一条链路。该配置只作用于采集侧 TCP 客户端通道,不影响 TCP 服务端、UDP、串口或设备主备冗余配置。

批量编辑通道时,只会修改批量弹窗中实际调整过的字段。用于统一启停、日志级别、超时、心跳、SSL 等公共配置;不同类型通道的地址、串口名和证书仍应逐个核对。

设备管理​

点击“设备管理”,打开设备管理抽屉。

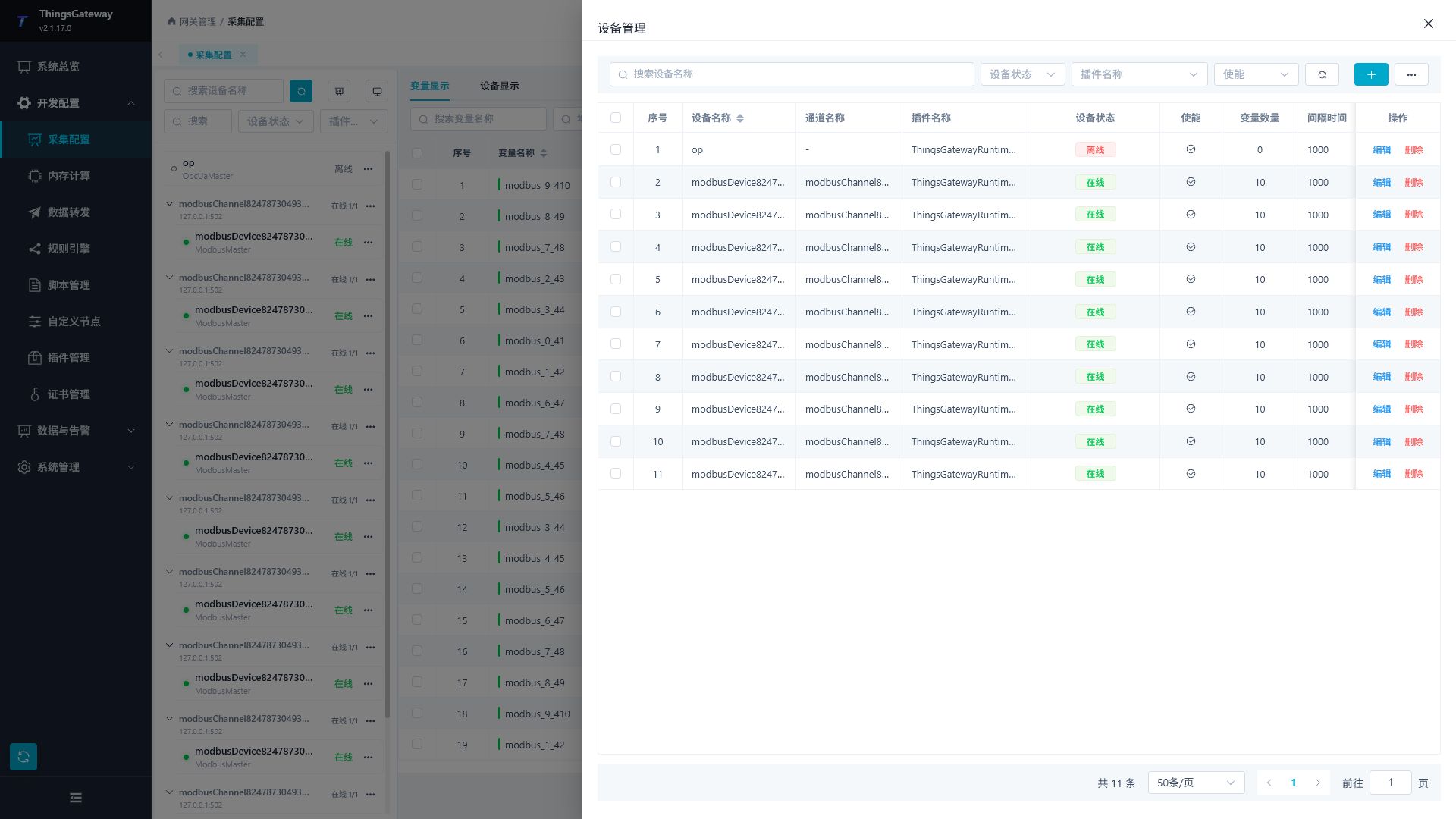

设备管理抽屉

操作说明
搜索按设备名称搜索。
状态筛选按在线或离线状态筛选。
插件筛选按采集插件筛选。
启用状态筛选按启用或禁用筛选。
新增打开设备配置弹窗,创建设备。
编辑修改设备基础信息、插件属性和冗余配置。
删除删除设备。删除前确认设备下变量不再需要。
批量编辑批量调整选中设备的部分配置。
批量删除删除选中的多个设备。
刷新重新读取设备列表。

设备配置​

点击“新增”或“编辑”,打开设备配置弹窗。

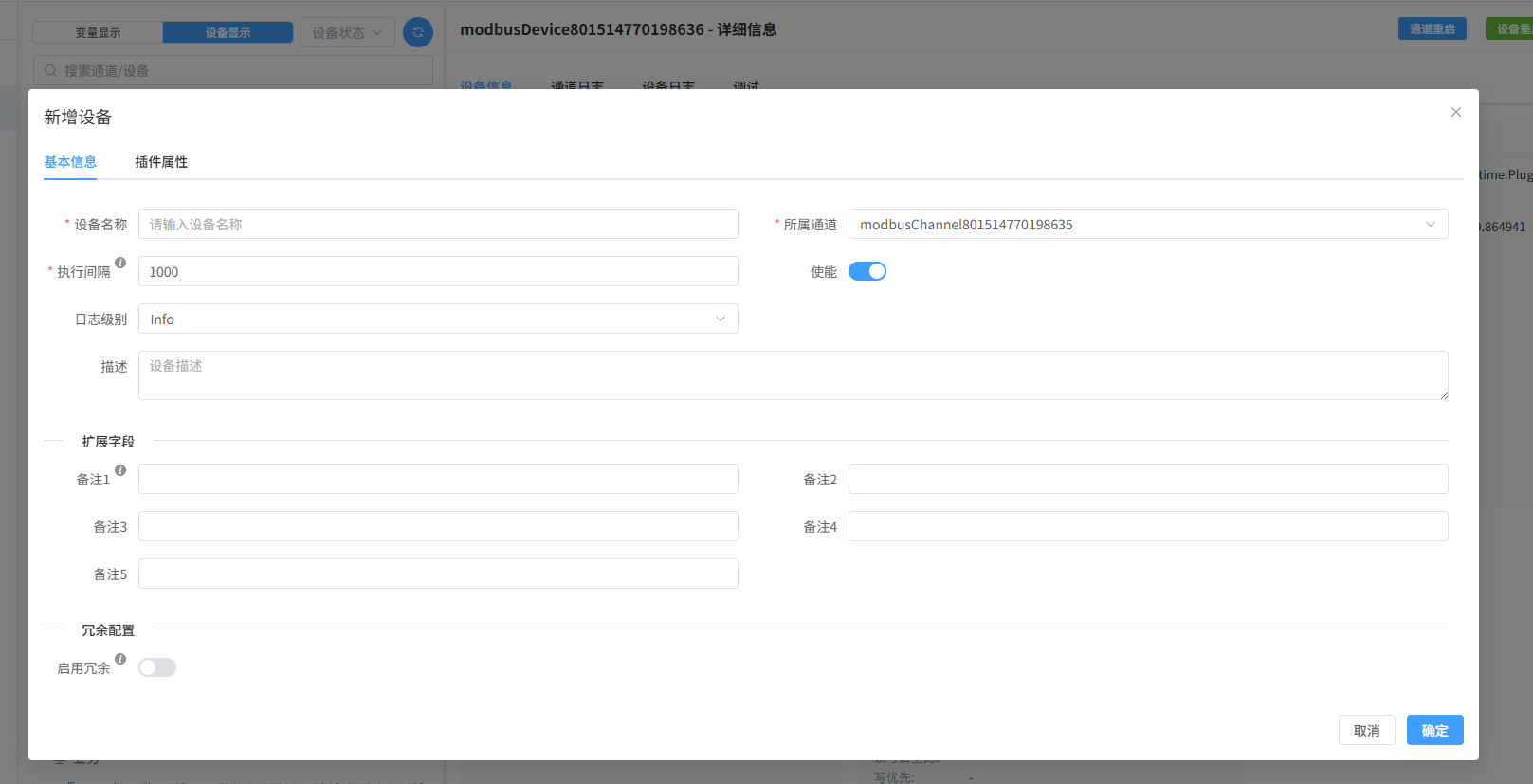

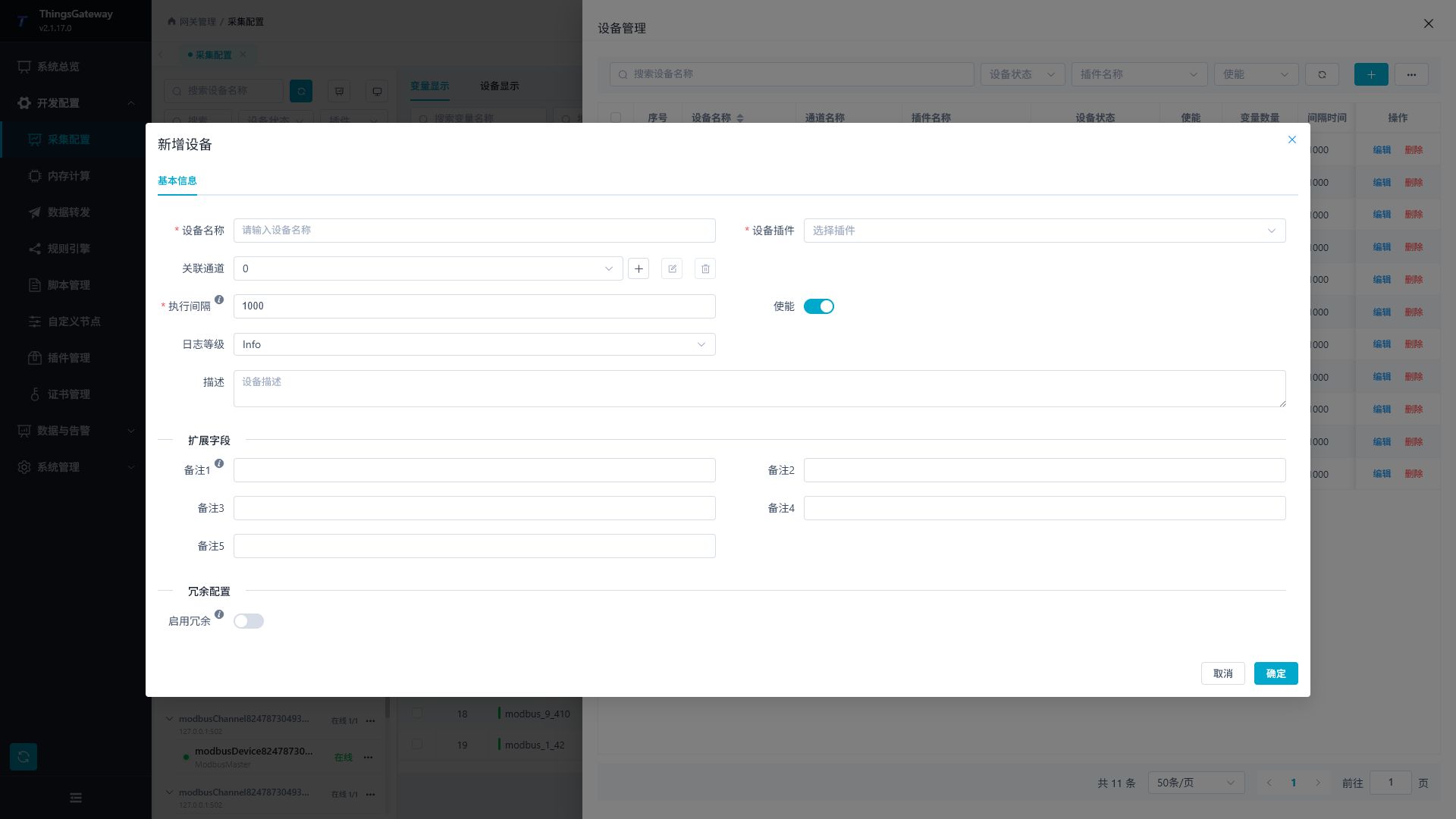

设备配置弹窗

配置项说明
设备名称设备显示名称,建议与现场设备编号一致。名称不要包含英文句点 .,也不要使用 Memory。Memory 是系统内存变量使用的设备名称。
设备插件选择采集插件。选择后会显示该插件的设备属性。
所属通道选择设备使用的通道。普通 TCP、UDP、串口等采集插件通常必须选择通道,实施时一台设备单独使用一个通道;只有插件专题明确支持共享时才共用通道。只支持 Other(无普通通讯通道)的插件可留空。字段旁可直接新增、编辑或删除通道。
执行间隔设备采集执行间隔,可填写毫秒数或 Cron 定时表达式,例如 1000 表示 1 秒,*/5 * * * * * 表示每 5 秒。现场常规周期优先填毫秒数;间隔越小实时性越高,但会增加设备和网关负载。
启用控制设备是否参与采集。
允许方法调用默认关闭。开启后允许直接调用该设备公开的全部方法,不要求绑定变量;变量 RPC 仍按变量权限执行。配置及验证见插件方法调用。
日志级别控制设备运行日志详细程度。排查问题时可临时提高日志级别。
描述设备用途、现场编号或安装位置。
备注1 至 备注5项目自定义扩展字段。
启用冗余为关键设备配置备用设备。
冗余设备启用冗余后选择备用设备。备用设备应使用相同采集插件并已配置好通道、插件属性和变量;已经作为其它设备备用的设备不能再被重复选择。
冗余模式可按离线状态切换,或通过脚本判断是否切换。离线切换适合主设备不可达时自动切换;脚本切换适合按质量、业务状态或外部条件判断。
扫描间隔冗余状态检查间隔,单位毫秒,最小 10000。间隔越小切换越快,但会增加检查频率。
切换脚本冗余模式为脚本切换时选择。脚本应返回是否切换的判断结果,适合按业务条件决定主备。选择脚本切换时必须选择脚本。
插件属性由所选采集插件提供,例如站号、超时、字节序、认证、订阅参数等。动态属性、地址格式、特殊方法和验证方法请进入插件手册索引查看对应专题;公共变量字段仍按本页配置。

设备插件会提供可用通道类型。新增或编辑设备时,先选择插件,再选择匹配的通道;普通设备不要直接复用其它设备的通道,除非插件专题明确写明支持共享。只支持 Other(无普通通讯通道)类型的插件可以不选通道,并在左侧资源面板的未分组区域展示。

作为备用设备的对象不要再启用自己的冗余。需要主备切换时,在允许中断的测试环境验证,不要直接停用正在生产的设备。

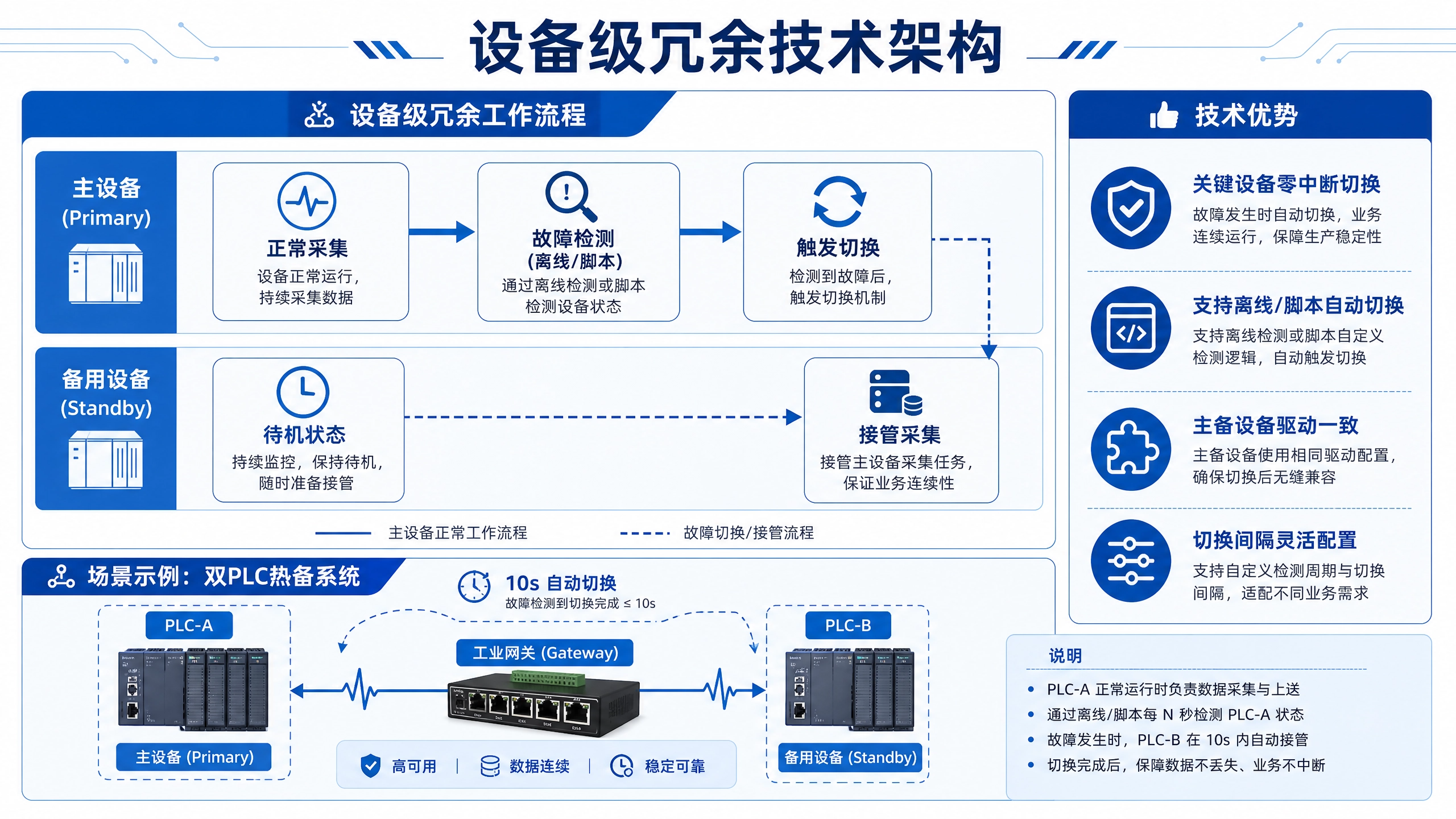

设备级冗余的故障检测与主备接管流程

变量列表​

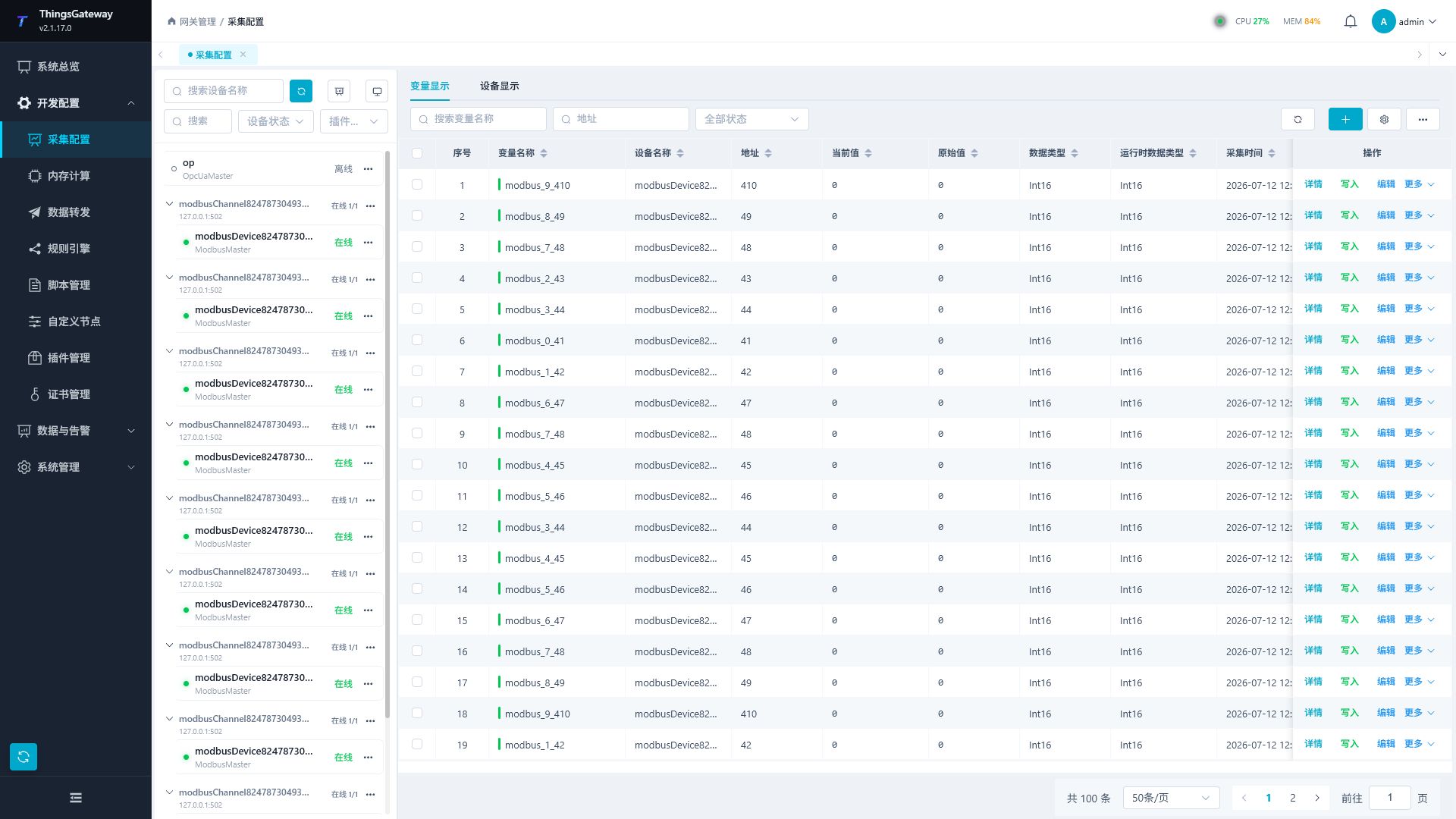

变量列表始终显示在采集配置主工作区,用于查看、筛选和维护当前资源范围内的变量。

工具说明
搜索变量名称按变量名称搜索。
搜索地址按寄存器地址或协议地址搜索。
资源范围筛选通过左侧通道或设备选择变量范围。
状态筛选按正常或异常状态筛选。
刷新手动刷新变量列表。
自动刷新开启后按页面设置自动刷新变量值。
新增变量打开变量配置弹窗。
批量编辑批量修改选中变量。
批量删除删除选中变量。
列设置自定义变量表格显示列。

常用列包括设备名称、变量名称、描述、寄存器地址、当前值、原始值、最后设定值、数据类型、单位、采集组、业务组、在线状态、启用状态、采集时间、变化时间和错误信息。

“原始值”保留采集输入,“当前值”用于业务计算和下游处理。“最后设定值”记录运行值更新前的值,正常采集更新也可能改变它,不是最近一次人工或 RPC 写入命令的审计记录。确认写入时应核对逐点返回结果和源端回读。

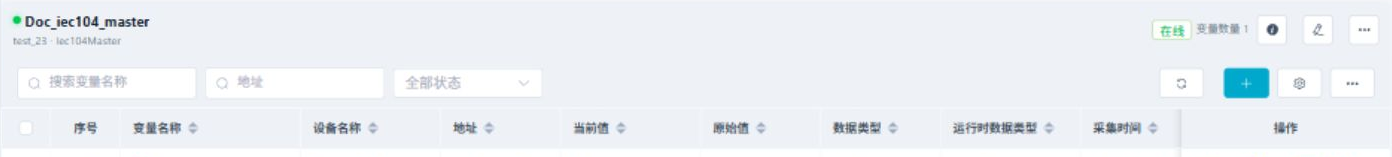

变量列表工具栏与筛选入口

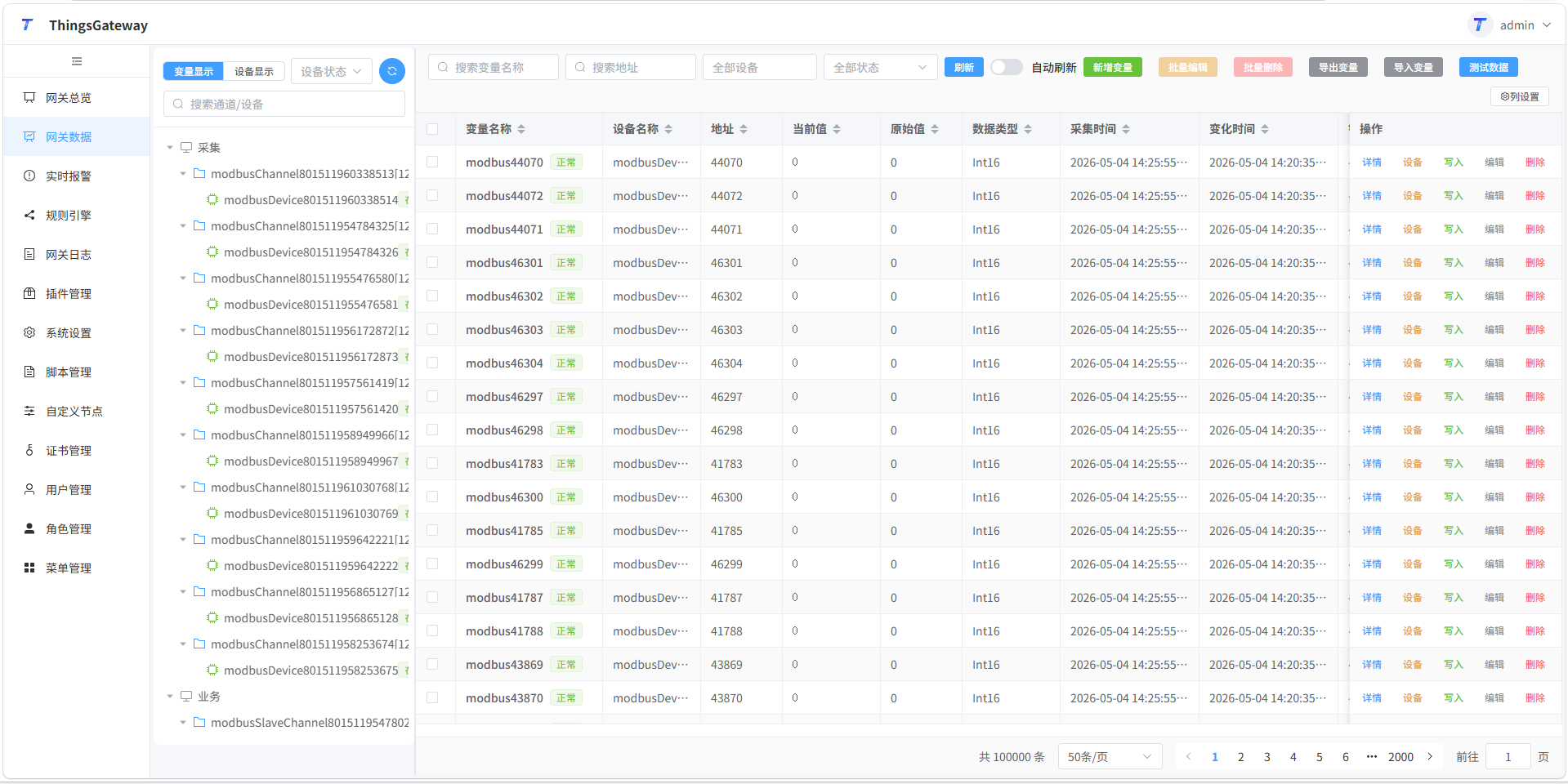

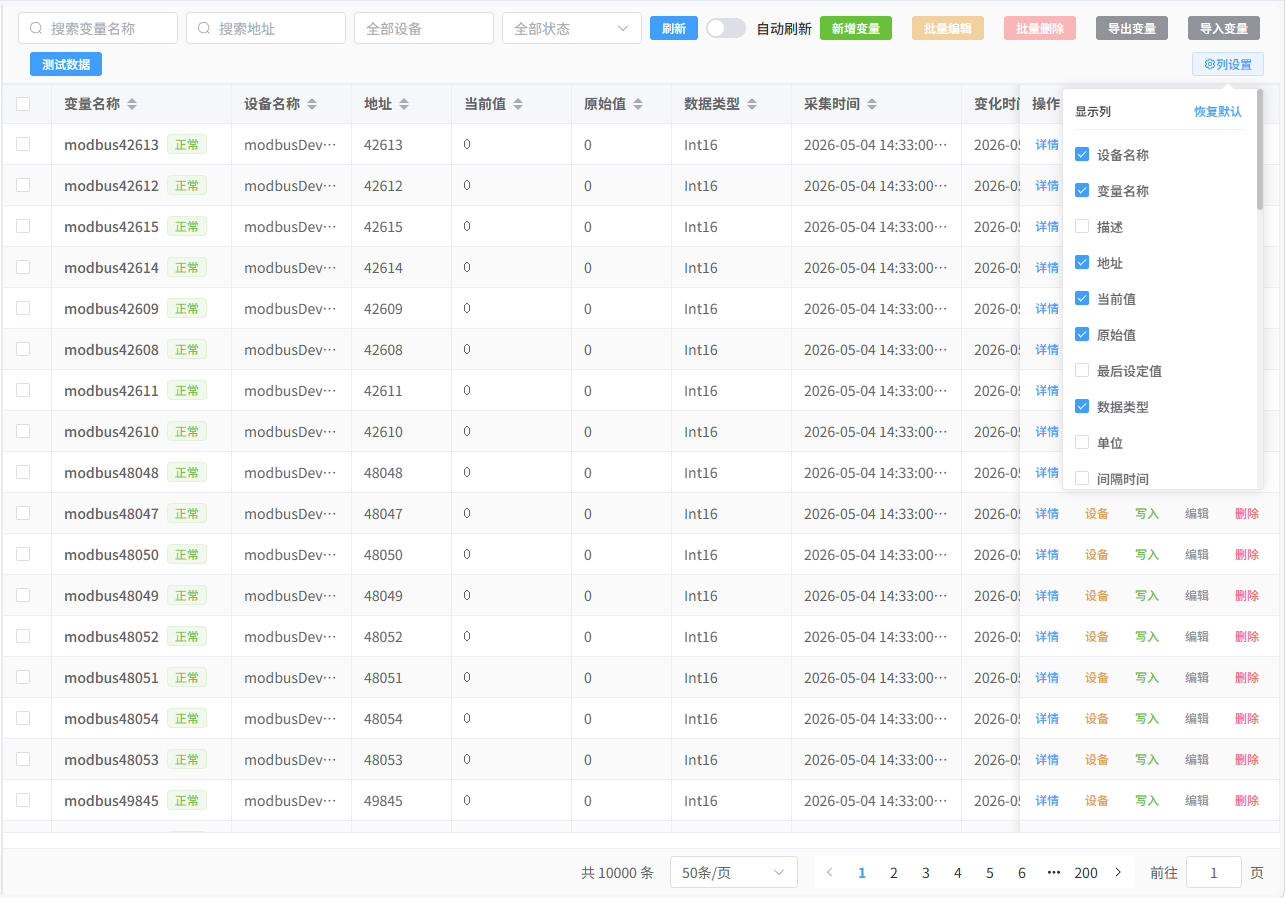

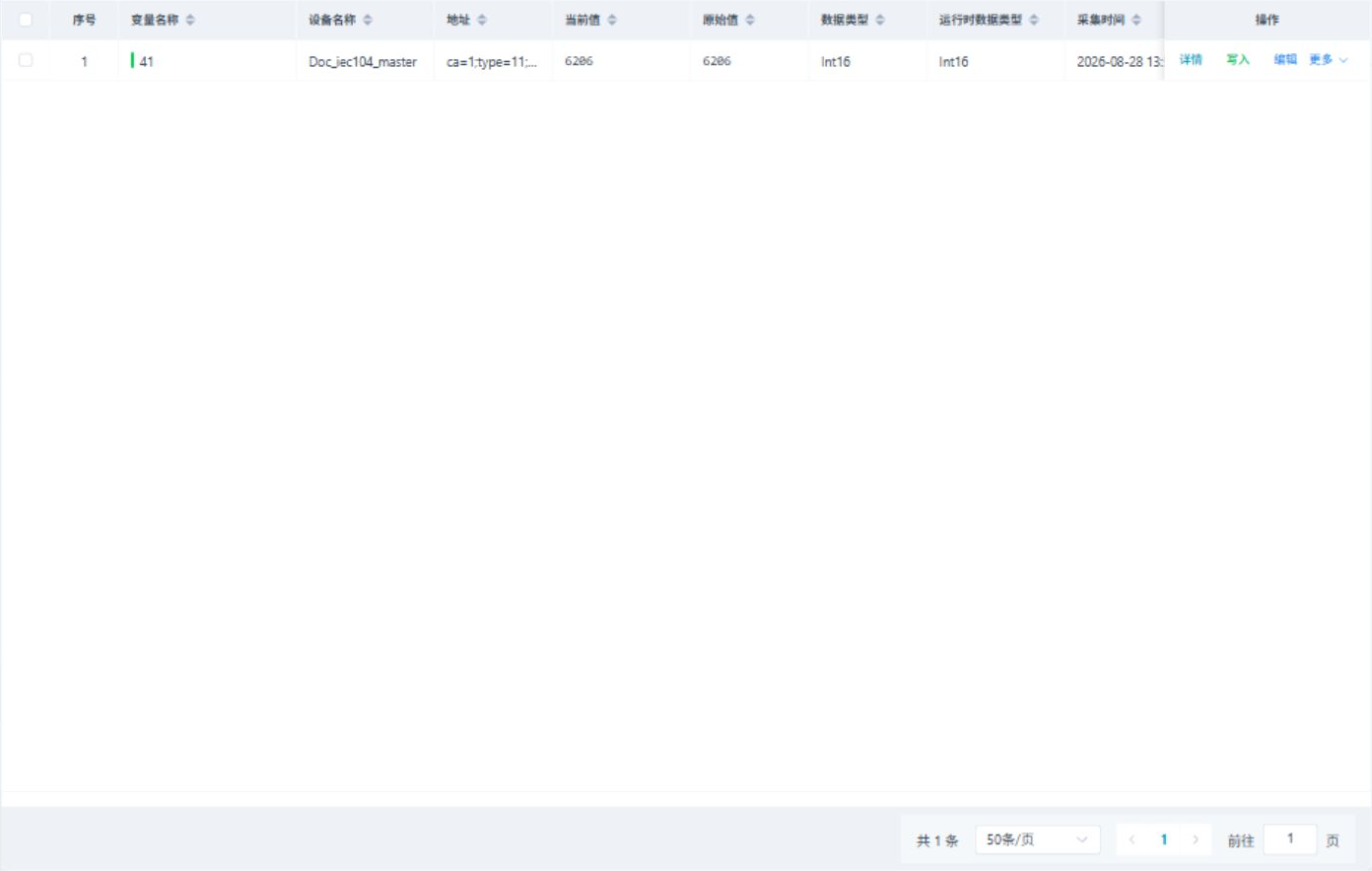

变量表格与列设置面板

内存变量在“内存计算”页面维护。该页面只显示 Memory 设备下的变量,适合保存脚本、规则或内部计算结果;采集配置页主要维护连接现场设备的通道、设备和变量。

变量配置​

点击变量列表中的“新增”或“编辑”,打开变量配置弹窗。

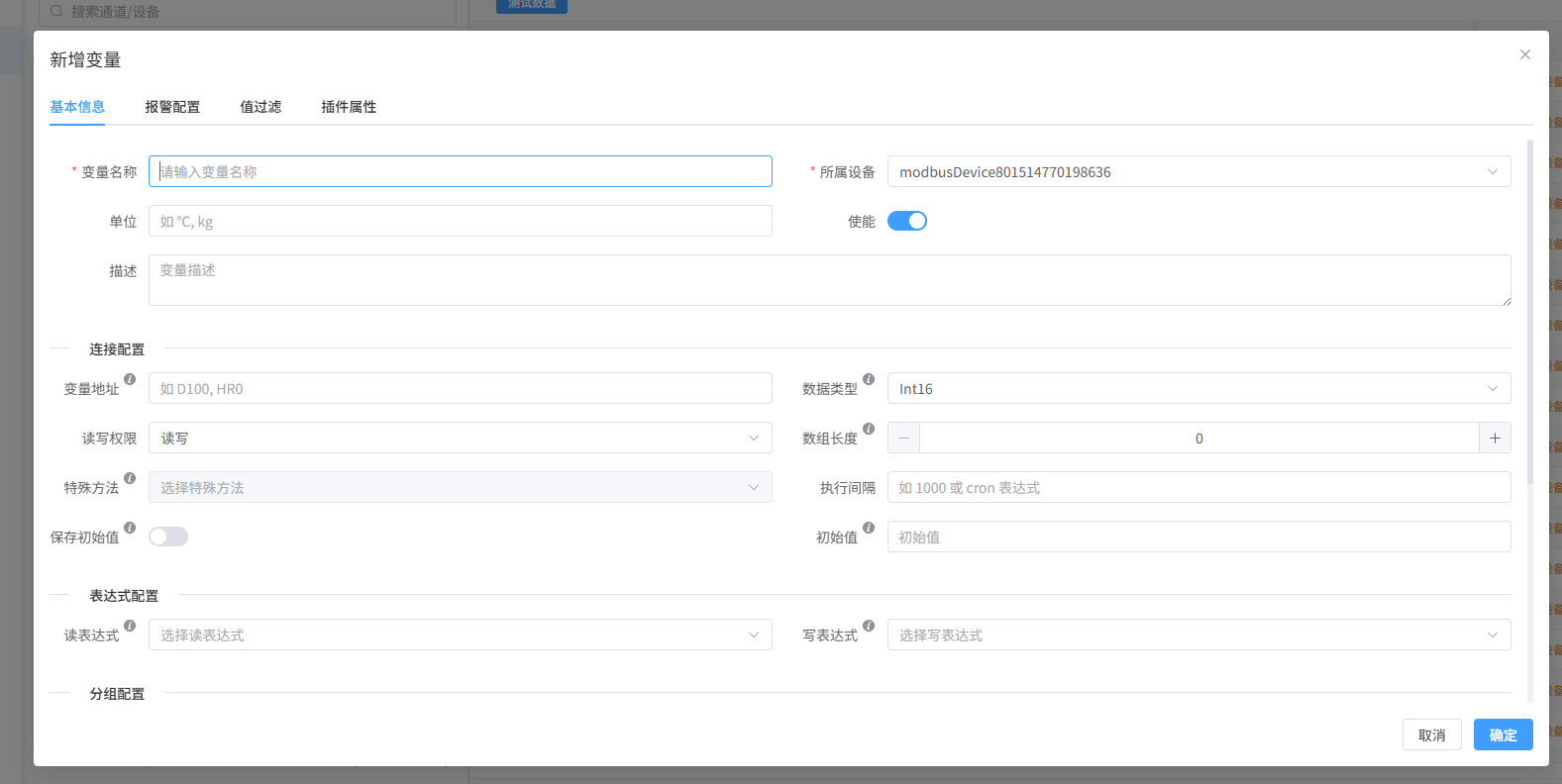

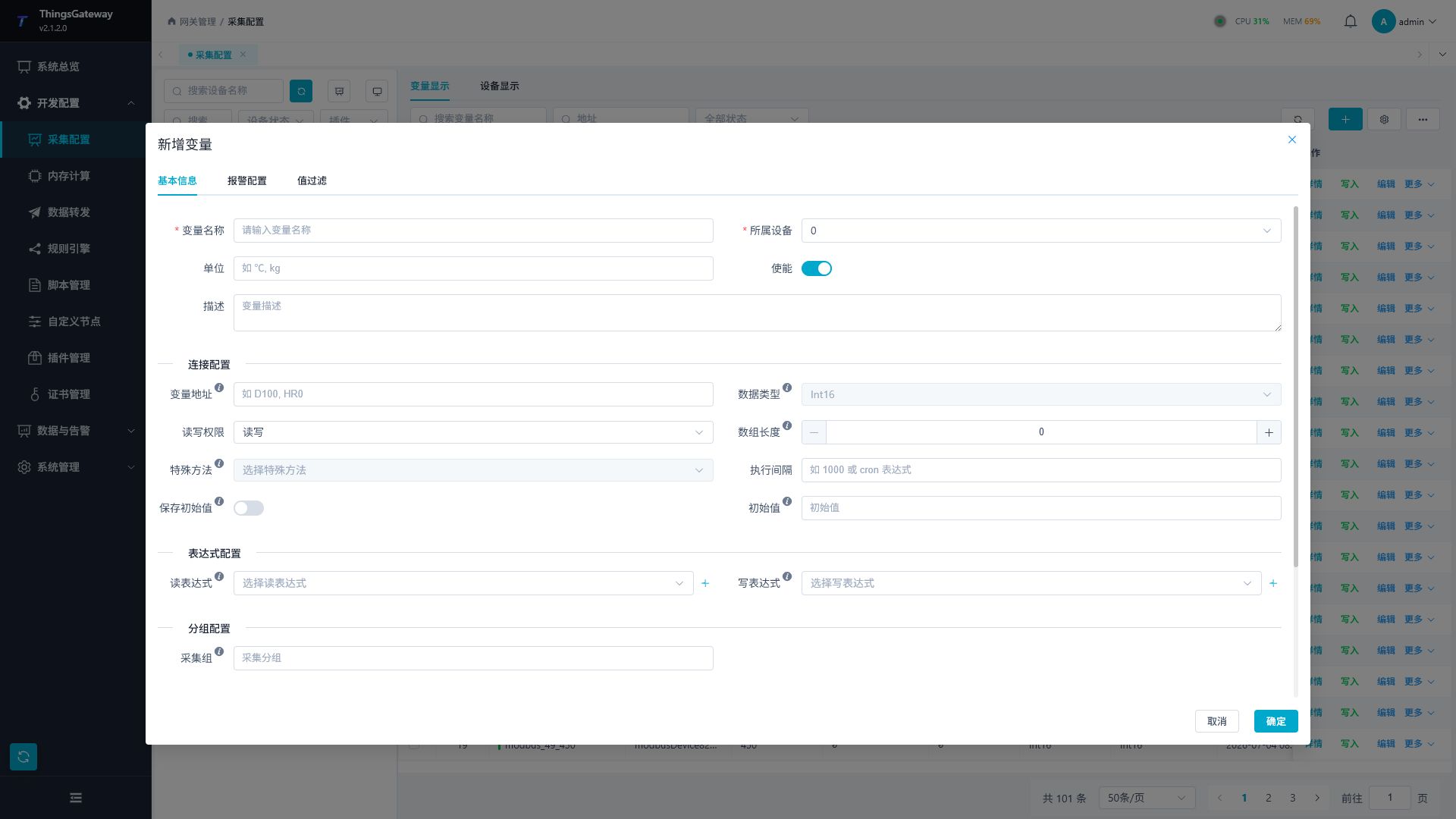

变量配置弹窗

配置项说明
变量名称点位名称,建议与设备点表保持一致。
所属设备变量归属设备。选择设备后,地址提示和可选数据类型会按插件刷新。
单位变量显示单位。
启用控制变量是否参与采集。
描述点位用途说明。
变量地址设备内寄存器、节点、Topic 字段或协议地址。地址格式由插件决定,例如 Modbus 使用寄存器地址,OPC UA 使用节点标识,MQTT 使用 Topic 和 Payload 字段。支持通用转换参数的插件可追加 data、len、bcd、encoding,写法见变量寄存器通用配置。
数据类型采集值的数据类型。必须与设备实际数据一致;数值显示颠倒、精度异常或布尔状态不对时,应同时检查数据类型、变量地址、数组长度和插件字节序。内存变量按对象值保存,不填写现场设备地址。
读写权限选择只读、读写或只写。写入前应确认现场设备允许下发。
小数位留空不舍入,0 表示舍入到整数,可填 0~28。作用于最终浮点或 Decimal 标量运行值,原始值保留;Float 最多按 6 位、Double 最多按 15 位处理,不会增加源数据精度。
数组长度连续读取的元素数量,不是字节数。Modbus 主站等按寄存器字节解析的插件中,0 和 1 都返回标量,大于 1 才返回数组;字符串长度另按地址的 len 设置。其他插件按其专题确认,内存变量不填写此项。
特殊方法插件提供的特殊读写方法。选择后,变量地址通常作为该方法的参数使用,不再按普通寄存器地址打包采集;只有现场协议、插件说明或调试要求明确需要时再选择。
执行间隔变量级采集间隔。留空时按设备间隔执行,不用 0 代替留空;需要独立周期时可填写毫秒数或 Cron 定时表达式,例如 500 或 */10 * * * * *。
初始值变量装载时的起点,与是否保存最新快照分别配置;它不会向物理设备写入,新的采集值可覆盖它。
保存初始值将最新快照保存为后续装载的起点。采集变量保存原始值;关闭后不再随新采集更新初始值。
强制保存值依赖“保存初始值”,开启后将更新交给后台合并保存;关闭时按普通周期保存。两者都不是逐条历史,见初始值与最新快照。
触发模式内存变量可配置按变化、按间隔或间隔/变化触发。按变化适合联动计算;按间隔适合周期计算;间隔/变化适合两者都需要的场景。普通采集变量按设备或变量执行间隔采集,不需要维护该项。
读表达式 / 写表达式读表达式用于把采集原始值转换为业务值;写表达式用于把页面或外部写入值转换成设备需要的值。普通采集变量选择数据转换脚本;内存变量的读表达式用于计算内存值。选择带参数的表达式后,需要填写表达式参数。
读表达式参数 / 写表达式参数表达式要求的输入参数。页面会显示参数名和数据类型;缺少必填参数时无法保存变量。
采集组给变量设置业务分组名称。支持打包采集的插件会尽量把同组变量合并读取;数据转发也可按采集组筛选或分批。
RPC 写入控制该变量是否允许外部系统通过 RPC、MQTT、OPC UA、Modbus 从站等方式反写点位。涉及设备控制的变量应谨慎开启。
写入检查写入成功后再次读取同一变量,并比较回读值与写入值。适合需要确认写入确实生效的点位;只写变量、写入后延迟生效的设备、存在比例换算或回写取整的点位不宜随意开启。
备注1 至 备注5项目自定义扩展字段。

批量编辑变量时,只会保存批量弹窗中被修改的字段。批量修改数据类型、地址、读写权限、表达式或报警前,应先筛选出同一设备、同一协议或同一数据类型的变量,避免把不兼容配置套到其它点位上。

地址字段与动态方法​

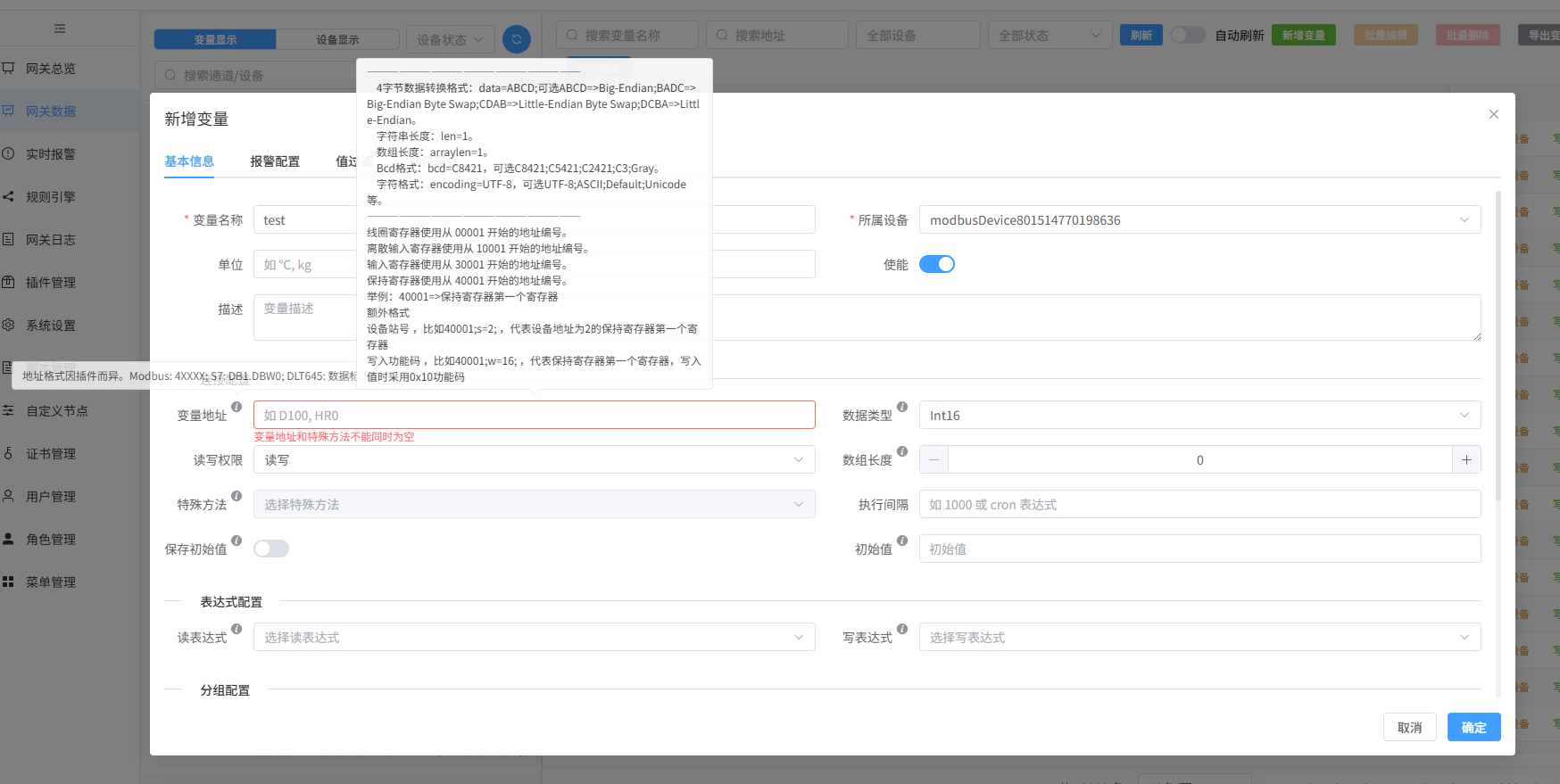

变量地址始终以字符串输入框显示,可直接填写协议地址或方法参数。点击输入框右侧的“字段编辑”,可在弹窗中分别填写地址区域、站号、功能码、字节序等参数;具体字段及候选随插件和当前配置变化。

  1. 选择所属设备、数据类型和读写权限,点击“字段编辑”。弹窗会将当前地址解析为字段,勾选需要设置的参数并填写值。未勾选的可选参数沿用设备或插件默认值;显式填写 0 与未设置是两种不同状态。
  2. 点击“确认并回填”,校验成功后自动生成字符串、关闭字段弹窗并回填地址输入框。核对字符串后,再点击变量弹窗的“确定”保存变量。点击字段弹窗的“取消”或关闭按钮会保留原字符串。
  3. 需要手写地址时,直接编辑字符串输入框,无需切换模式。提示原文未能完整解析时,可取消字段编辑以保留特殊参数,或完成字段填写后明确确认替换原文。
  4. 需要使用动态方法时,在“特殊方法”中选择插件允许当前读写权限使用的方法,再点击“字段编辑”填写参数,确认后回填 JSON 参数数组。也可直接手写 JSON:普通数组参数作为一个嵌套数组填写,写入值由实际 RPC 写入提供。仅支持方法的插件必须选择方法;无地址或系统管理的插件按页面提示配置。

切换设备、数据类型、权限、数组长度或方法前,应先确认或取消字段编辑。字段解析与字符串生成只校验配置,不会向现场设备发送读写命令;保存变量后仍需核对采集结果。

变量寄存器通用配置​

对于支持通用寄存器转换参数的采集插件,在“变量地址”中填写协议地址,再用英文分号 ; 追加 参数=值。协议地址仍按对应插件的规则填写;节点、Topic 或特殊方法参数等地址,应先查阅插件说明,确认是否支持这些选项。

  1. 打开变量的“新增”或“编辑”弹窗,选择所属设备和数据类型。
  2. 在“变量地址”中填写起始地址,并按设备点表追加需要的转换参数。
  3. 保存后核对当前值和原始值;字符串还应核对内容是否完整、是否乱码。
参数名称说明
4 字节数据转换格式 data写法:data=ABCD。可选 ABCD、BADC、CDAB、DCBA,对应关系见下表。用于按设备点表解释多字节数值,例如 Int32、UInt32、Float。
字符串长度 len写法:len=1。通用定长字符串转换中表示字节长度,不是字符个数,也不是寄存器个数。读取 String 时应按设备实际存储长度填写,例如 len=20;UTF-8 中文字符可能占多个字节。特殊字符串结构的长度规则以插件说明为准。
BCD 格式 bcd写法:bcd=C8421。可选 C8421、C5421、C2421、C3、Gray。通用转换中用于 String 类型的编码数字读写,仅在设备采用对应编码时填写;普通二进制数值不需要设置。
字符编码 encoding写法:encoding=UTF-8。常用 UTF-8、ASCII、Unicode(UTF-16 小端),其他编码须由运行环境支持。按设备实际使用的编码名称填写。

表中的 =1、=ABCD 等是写法示例,不表示所有插件的默认值。未指定的转换选项按插件或设备配置处理。

显式填写的转换参数必须合法:data 和 bcd 使用已定义的选项,encoding 不能为空且须由运行环境支持,len 必须为 0 至 65535 的整数,vsl 只能为 true 或 false。实际长度和变长模式仍按设备点表设置。空值、拼错或越界会报告对应参数错误,不会自动改用默认转换;先修正配置,再检查采集结果。只有省略参数才使用缺省设置。

4 字节数据转换格式​

以设备点表约定的高位到低位四个字节依次为 A B C D,按实际传输顺序选择:

配置值说明
ABCDBig-Endian,大端;顺序为 A B C D。
BADCBig-Endian Byte Swap,大端字节交换;顺序为 B A D C。
CDABLittle-Endian Byte Swap,小端字节交换;顺序为 C D A B。
DCBALittle-Endian,小端;顺序为 D C B A。
组合配置示例​

以下使用 Modbus 保持寄存器地址。其他协议应替换为对应插件的有效地址,数据类型必须与设备点表一致。

配置场景说明
读取 32 位浮点数数据类型选 Float,变量地址填 40001;data=CDAB,适用于点表指定 CDAB 顺序的设备;占用两个连续的 16 位寄存器。
读取定长 ASCII 字符串数据类型选 String,变量地址填 40001;len=20;encoding=ASCII,读取 20 字节,占用 10 个连续的 16 位寄存器。
读取 UTF-8 字符串数据类型选 String,变量地址填 40001;len=20;encoding=UTF-8;20 表示存储字节数,不保证容纳 20 个字符。
读取 BCD 字符串数据类型选 String,变量地址填 40001;len=2;bcd=C8421,适用于设备用两字节 8421 BCD 保存十进制数字的场景。

多字节数值异常时,先核对数据类型和 data;字符串乱码或被截断时,核对 encoding 和 len。Modbus 的站号、功能码等专用参数见 Modbus 主站地址规则。

报警配置​

配置项说明
布尔开报警 / 布尔关报警布尔变量可分别配置打开和关闭状态报警。开报警用于值为真时报警,关报警用于值为假时报警。
高、高高、低、低低报警数值变量可配置上下限报警。启用多个限值时,阈值应满足“高高 > 高 > 低 > 低低”,否则保存时会提示错误。
自定义报警通过自定义条件配置报警。适合设备状态码、质量码、组合条件等不能只用上下限描述的报警。
报警码(高、高高、低、低低)填写这一组的比较限值,不是报警编号。例如高限填 100,变量值超过 100 时满足高限条件;报警查询中显示为“限值”。
报警文本值班人员看到的报警说明,例如“冷却水温度偏高”。
报警等级报警严重程度,范围为 0 到 10,数值越大越严重。
报警延迟报警条件持续达到设定时间后才触发,单位毫秒。用于过滤瞬时抖动;设为 0 表示条件满足后立即报警。
抑制表达式当前入口要求所选表达式返回 true 才允许报警,返回 false 会阻止报警;留空不附加该条件。不要按字段名称把布尔含义写反。它不改变采集值。

高/高高使用严格大于,低/低低使用严格小于,等于各自阈值不满足该组条件。自定义报警和抑制表达式选择“数据转换”脚本。数值枚举可新增状态报警行按精确值匹配,每行独立设置使能、文本、等级、延时和抑制;已启用行的状态值不能重复。操作和验证见报警组与状态映射。

值过滤​

配置项说明
范围过滤按最小值和最大值过滤异常值。适合传感器偶发越界、断线极值等场景。启用后必须填写最小值和最大值,并保证最大值不小于最小值。
幅度过滤按最大变化幅度或最大变化百分比过滤突变值。适合温度、压力、流量等不应瞬间大幅跳变的模拟量。最大变化百分比按 0 到 100 填写。
连续过滤配合范围或幅度过滤累计异常采样,达到最大连续次数时接受该异常样本;正常样本会清零累计。它本身不定义异常,次数从 1 开始填写。

值过滤只用于数值类变量;字符串和布尔变量不显示该页签。过滤参数设置过紧会导致真实变化被过滤,设置前应根据现场量程、采样周期和允许波动范围确认。

用原始值与当前值验证过滤​

在线采集先执行读表达式,再按小数位舍入,最后判断值过滤。因此范围和幅度应按处理后的工程值设置,例如原始值 1234 经倍率 0.1 得到 123.4 时,过滤阈值也采用这个工程量尺度。

被拒绝的样本仍可能更新原始值和采集时间,当前值保留上次接受结果;内存赋值不能代替这个采集路径。测试时通过源端修改寄存器,每次从相同基线开始,一次只启用一类限制。

测试配置预期结果
范围 1100~1300,输入 1500当前值保留;输入恰好等于上下限属于有效范围。将上限改为 1600 后,同一输入可接受。
上次接受值 1234,最大幅度 100,输入 1500差值超过绝对预算,拒绝;把预算改为 500 后接受。绝对幅度为 0 时不启用该限制。
上次接受值 1234,百分比 10,输入 1500变化约 21.6%,拒绝;百分比改为 30 后接受。分母为上次接受值的绝对值,零基线跳过比例比较。
范围外连续样本,最大连续次数 3前两次拒绝,第三次达到次数后接受;中间出现正常样本时重新累计。次数按采样计,不按秒。

绝对幅度和百分比同时启用时,任一超限均可拒绝样本。测试结束恢复原过滤与初始值,再核对新采样和质量。

验证读写换算与初始值​

单位、描述和小数位不会自动完成比例换算。小数位会舍入最终运行值,并影响下游计算、报警和变化触发:例如 Double 原始值 23.4567,小数位设 2 得到当前值 23.46,设 0 得到 23;留空保留原精度。它采用中点远离零的四舍五入,不逐元素舍入数组,也不转换布尔或字符串。

先保留源端 1234,绑定倍率 0.1 的读表达式,当前值应为 123.4、原始值仍为 1234;只改倍率为 0.01,应得到 12.34。

需要反向写入工程值时,另行配置写表达式。例如读倍率为 0.01,写倍率为 100,写入工程值 20 后,源寄存器应为 2000,下次采集再得到 20。同时核对逐点结果和独立源端回读,步骤见脚本管理与采集调试。

初始值用于装载时建立起点,不会向物理设备发出写命令。采集启用后,首次有效读数会覆盖它。保存最新值的快照行为见内存计算;它不等于记录每次变化的历史。

读写与调试​

变量详情与写入​

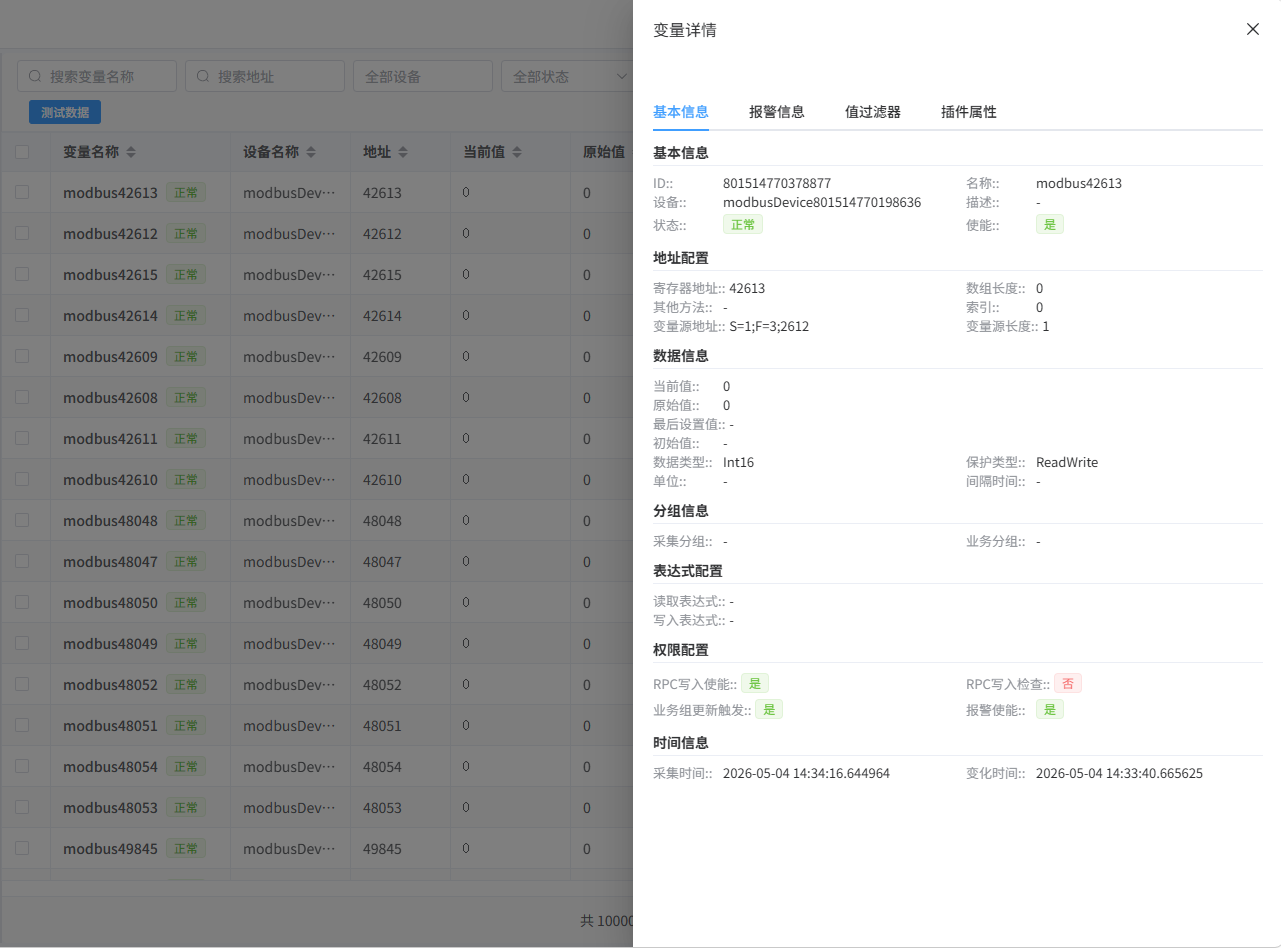

点击变量行的“详情”,打开变量详情抽屉。

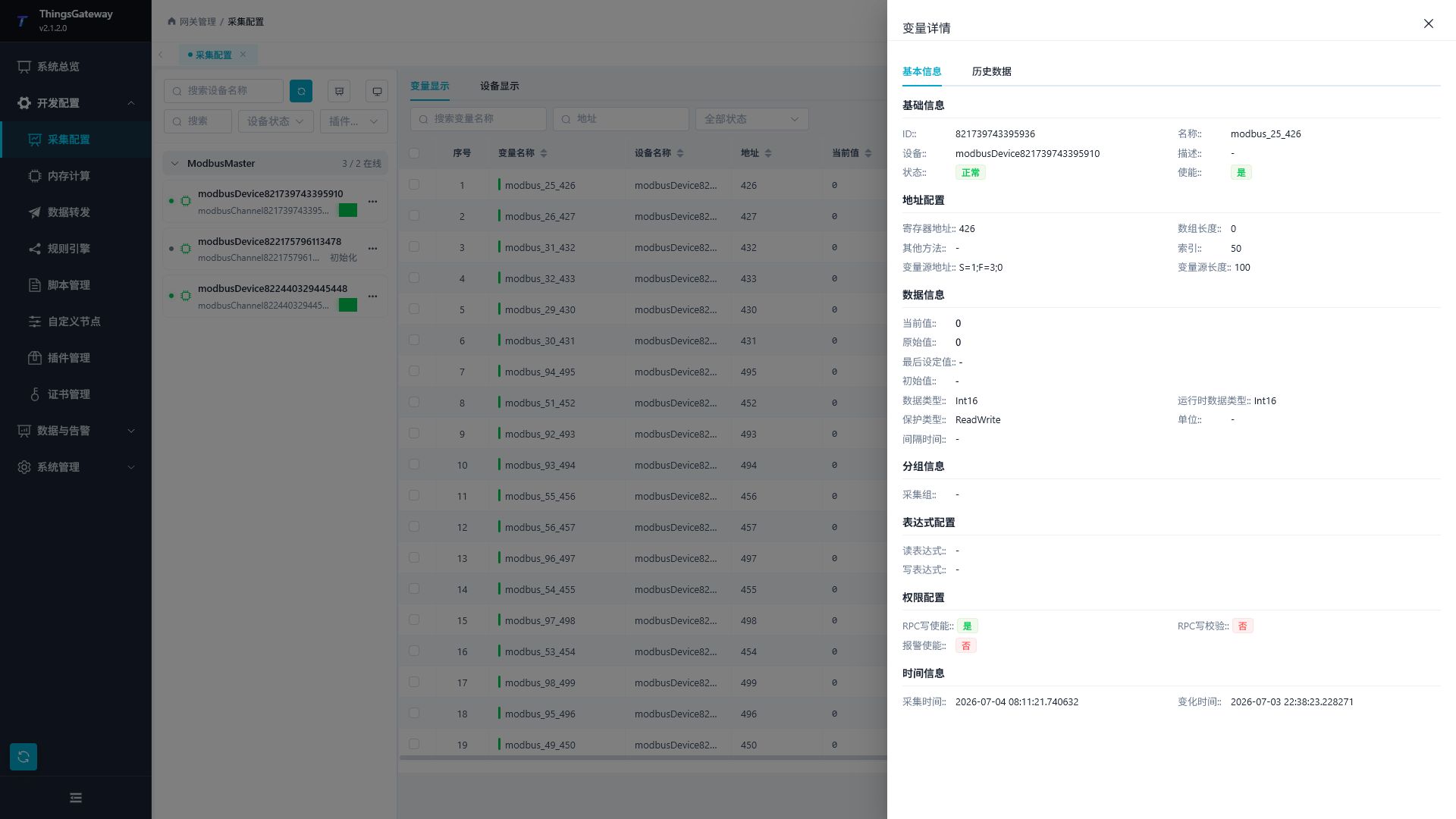

变量详情抽屉

分区说明
基本信息显示变量 ID、名称、设备、描述、状态和启用状态。
地址配置显示寄存器地址、数组长度、特殊方法和来源信息。
数据信息显示当前值、原始值、最后设置值、数据类型、单位和间隔。
表达式配置显示读写表达式及参数。
报警信息变量启用报警后显示报警配置和运行时报警状态。
值过滤变量配置了值过滤时显示过滤参数。
历史数据 / 历史报警在详情抽屉中查询当前变量的历史数据;历史报警在变量启用报警时显示。

点击变量行的“写入”,打开写入弹窗。

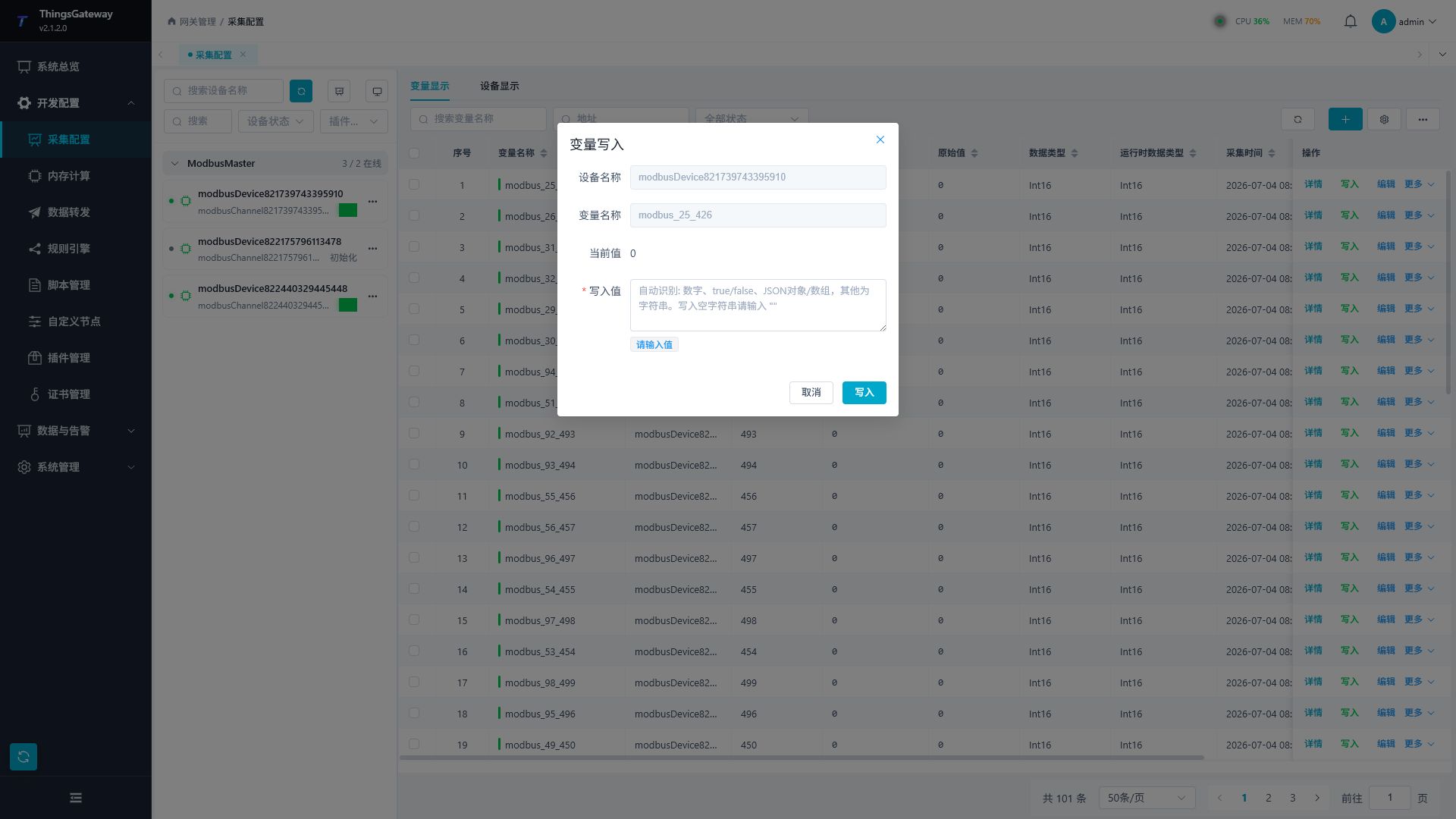

变量写入弹窗

配置项说明
设备名称当前变量所属设备,只读显示。
变量名称当前写入变量,只读显示。
当前值写入前页面读取到的变量值。
写入值要下发的值,格式应与变量数据类型匹配。
注意

变量写入会影响现场设备。执行写入前,请确认变量读写权限、写入值范围和现场安全条件。

设备详情与调试​

在左侧选择设备后,页面顶部会显示设备上下文栏。点击信息图标打开设备详情抽屉;点击“更多功能”显示运维工作台,默认进入“调试”页签。

入口或页签说明
设备详情查看设备基础信息、通道配置、运行状态、插件属性和冗余配置。
调试打开插件对应调试工具,例如地址读写、节点浏览、消息捕获或协议专用诊断。
通道日志查看该设备所属通道的通信日志。
设备日志查看当前设备运行日志和错误信息。
工作台布局选择“下方”或“右侧”;下方布局拖动横向分隔条调整高度,右侧布局拖动纵向分隔条调整宽度。

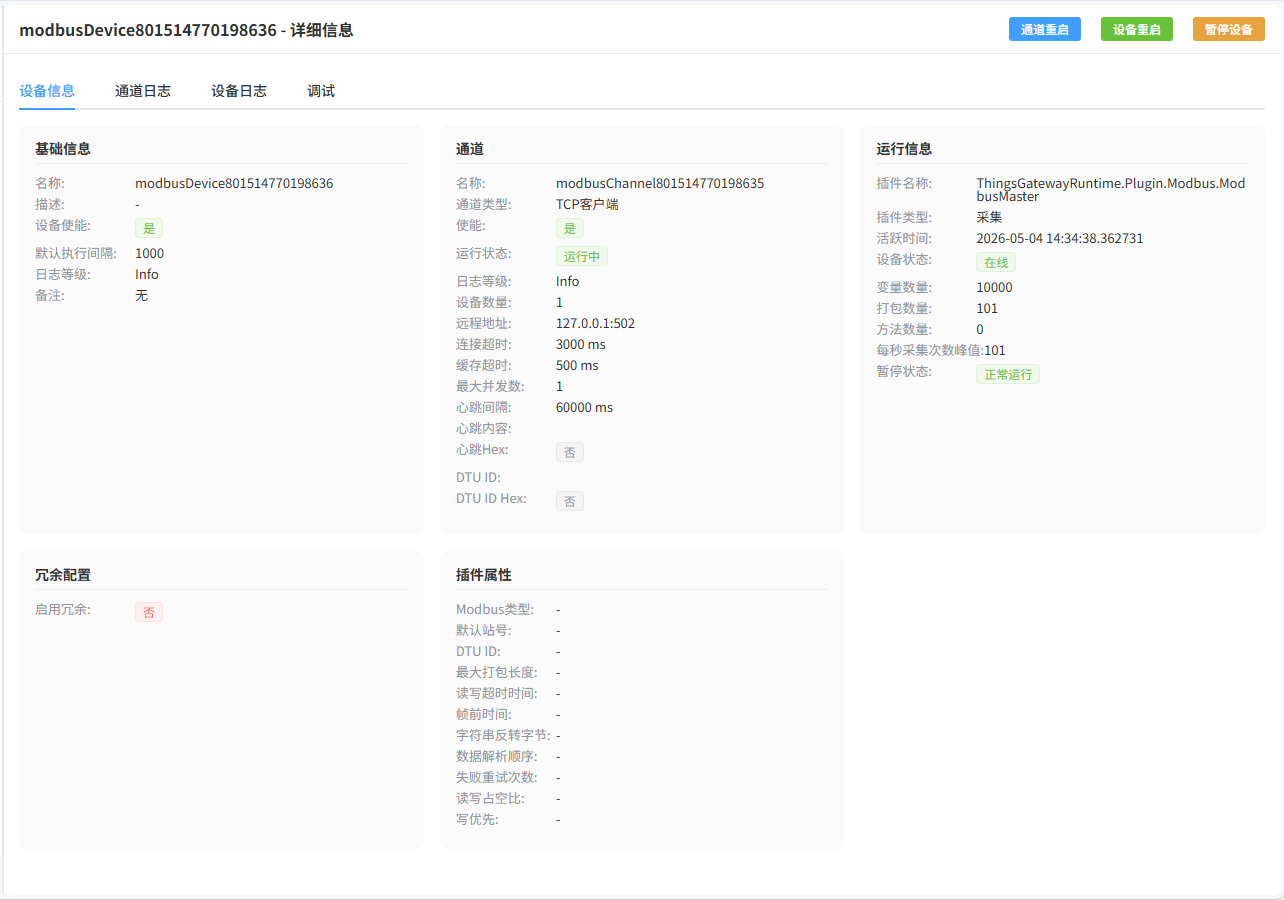

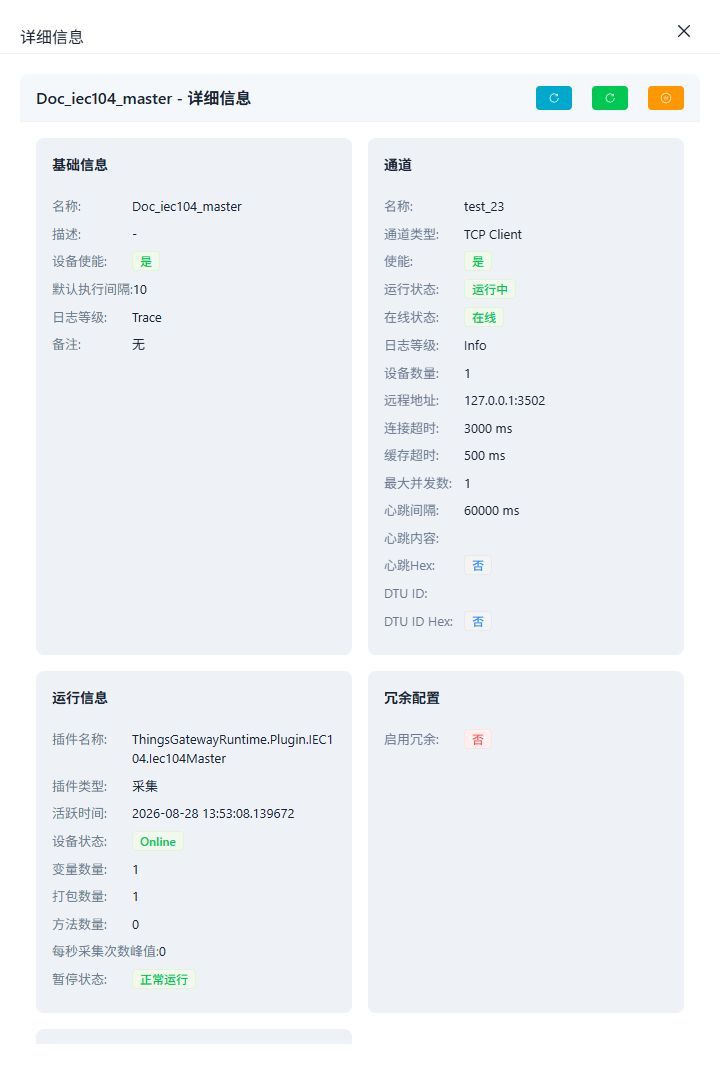

设备详情抽屉中的基础信息、通道和运行状态

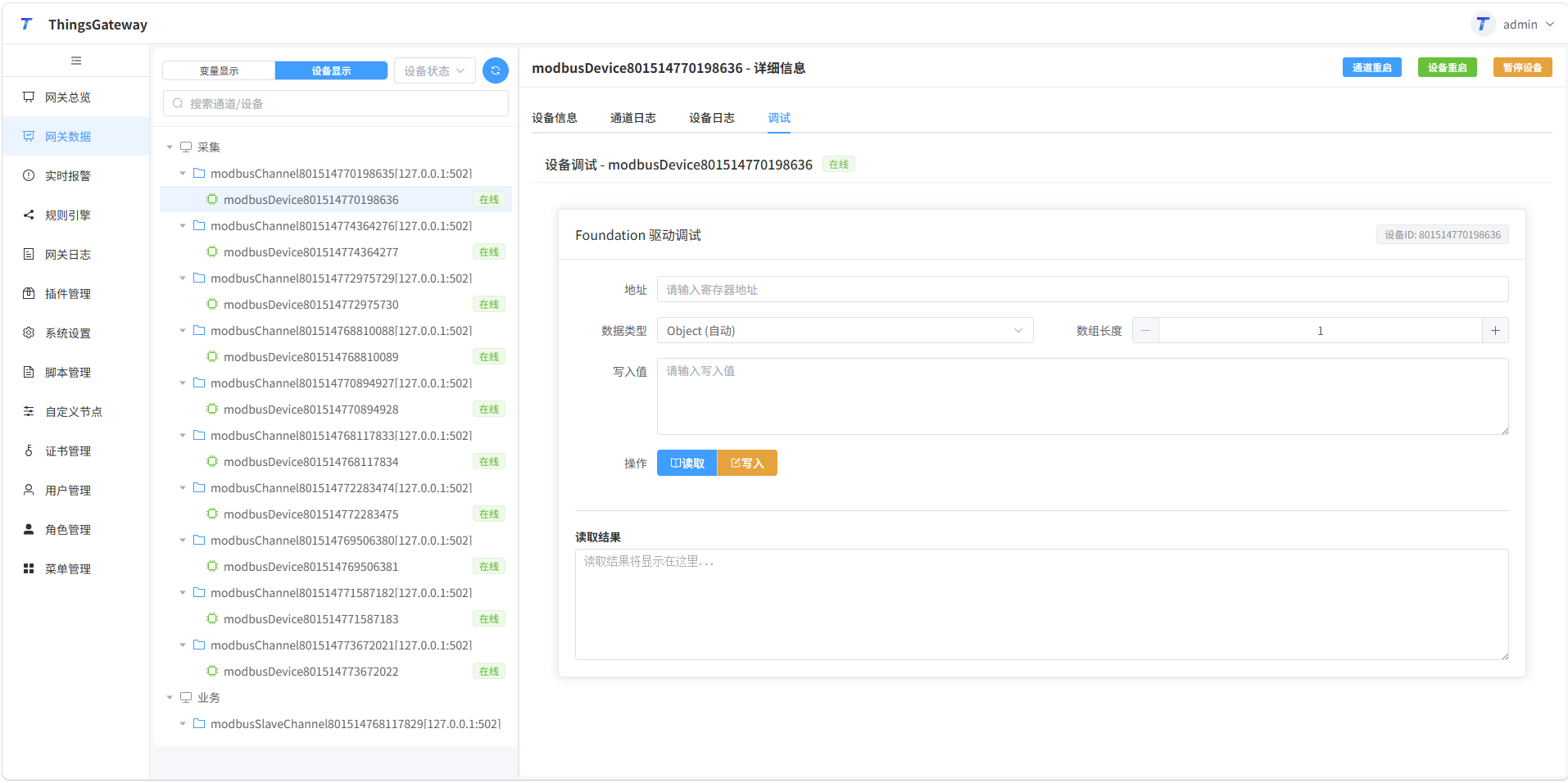

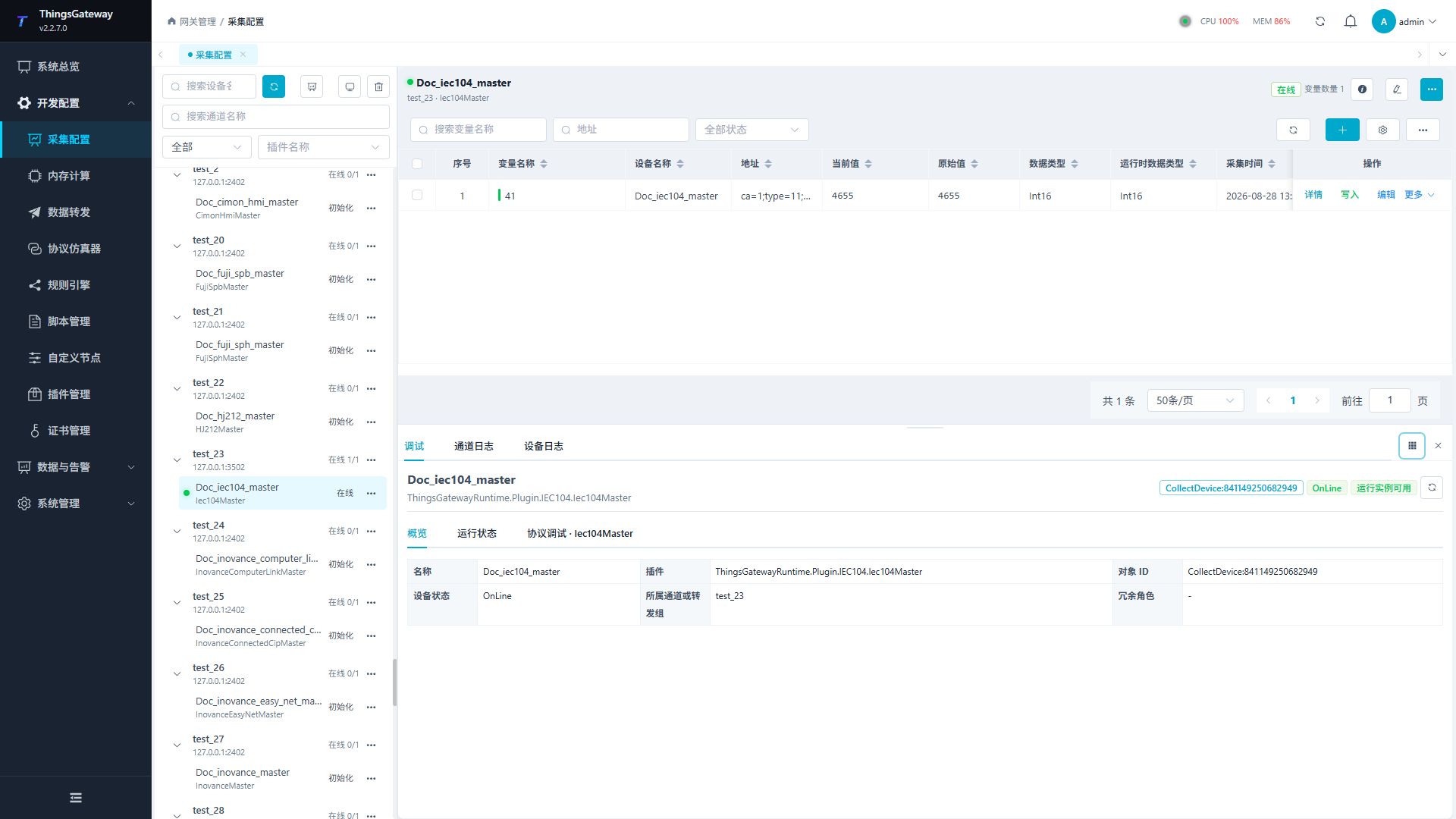

变量列表下方的调试、通道日志和设备日志工作台

上图只用于定位公共“调试”入口,不代表某个具体插件的调试界面;进入后显示的专用页签和操作,以对应插件手册为准。

空间较宽时,可点击工作台右上角的布局图标并选择“右侧”,同时查看变量表和调试结果。

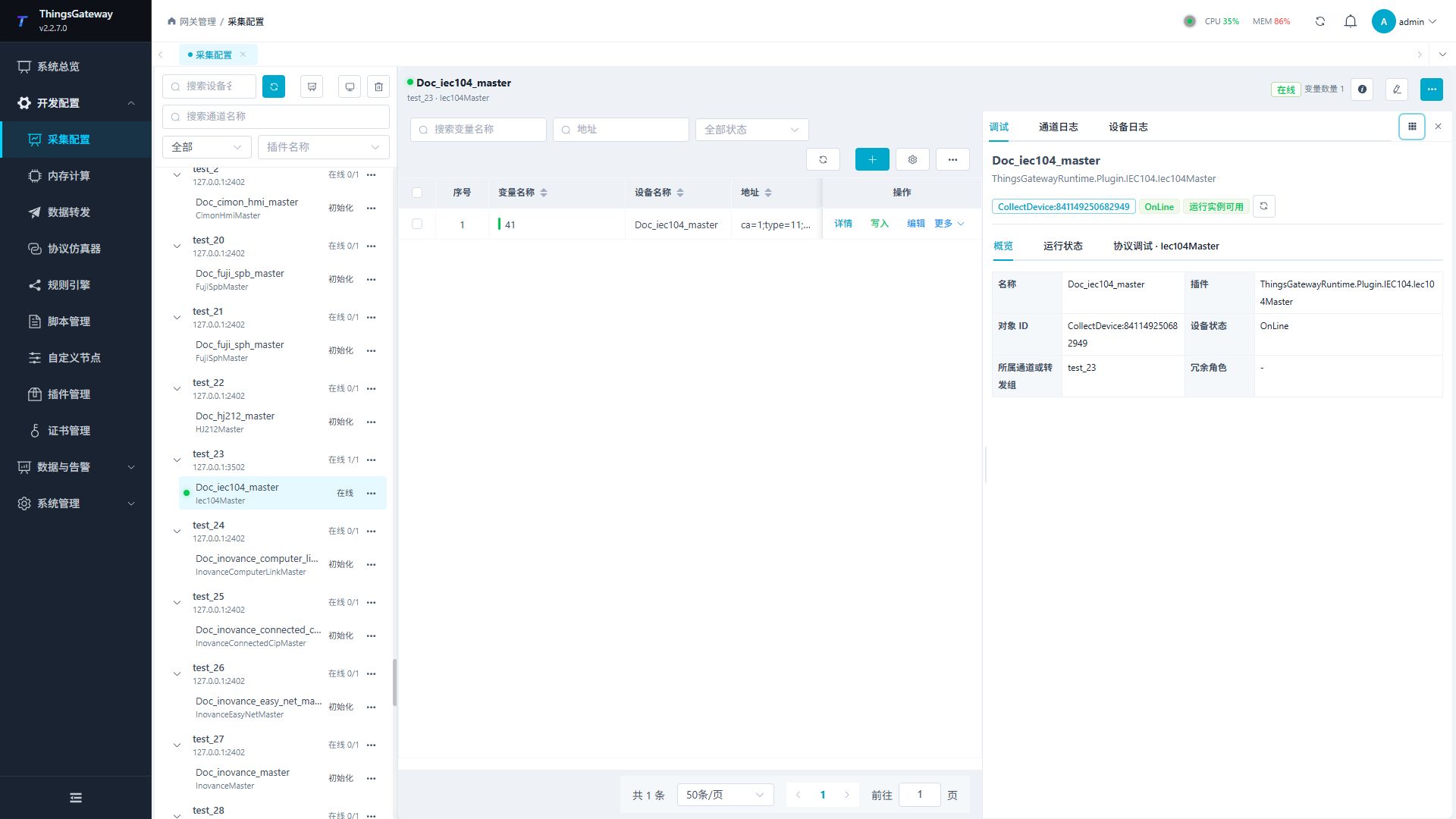

变量列表右侧的设备运维工作台

通道日志和设备日志都保留筛选、自动刷新、导出和分页。日志数量较多时,在工作台底部切换页码,不需要离开当前设备和变量范围。

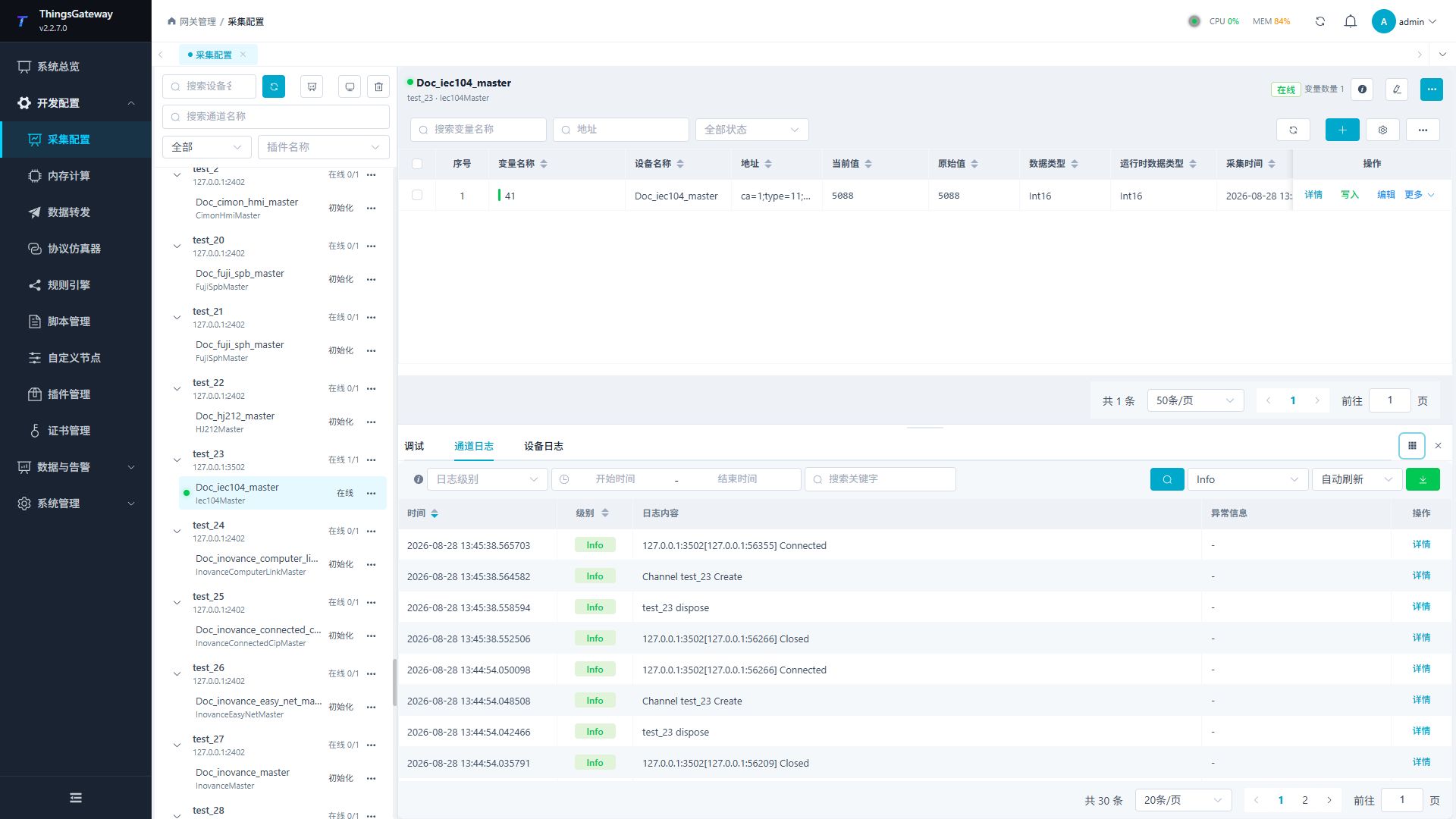

通道日志筛选、日志表格和分页

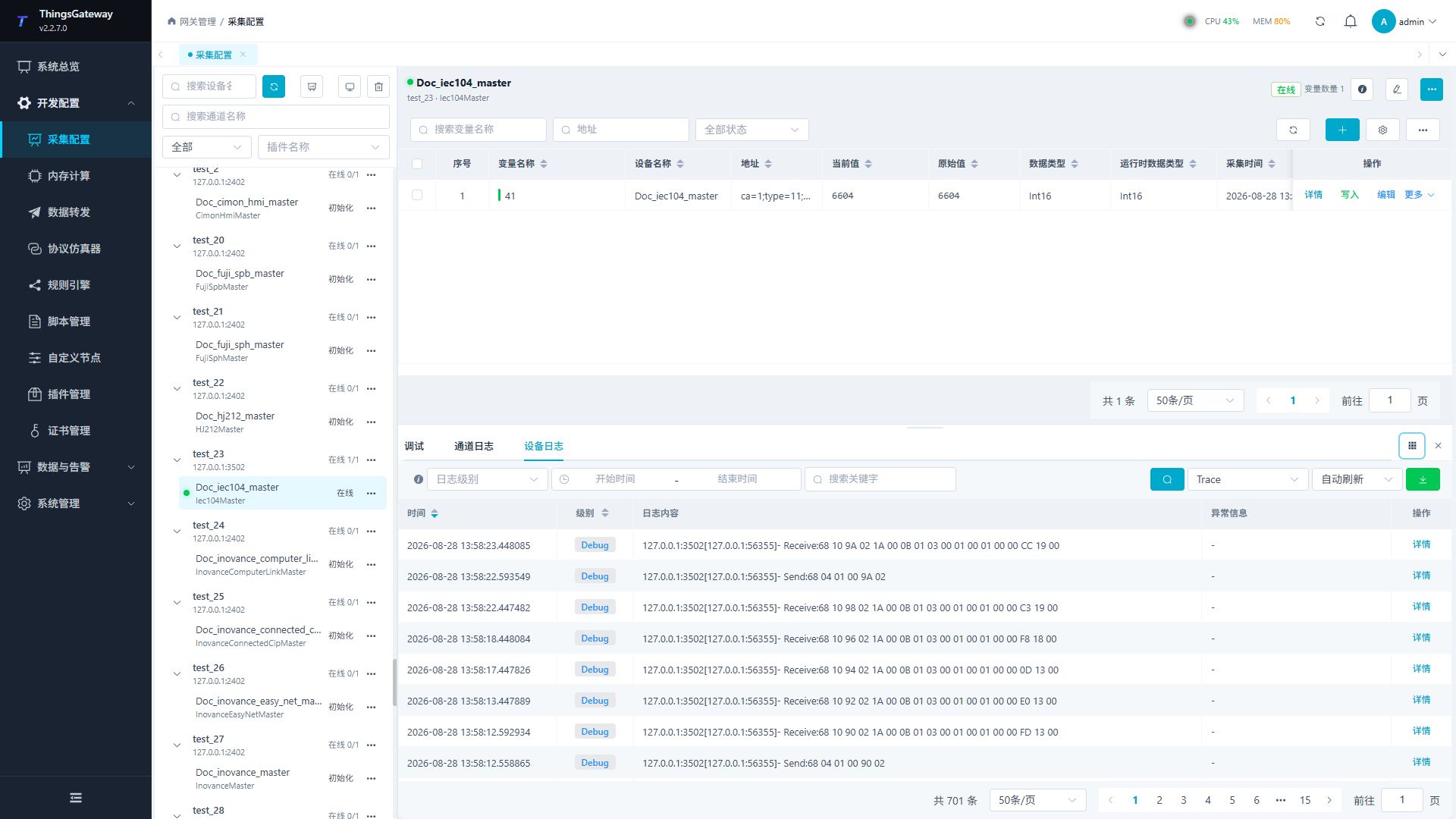

设备收发报文日志、筛选和分页

插件提供专用协议面板时,先在公共调试模块中选择“协议调试”,再使用协议页面上的专用页签。下图以 IEC104 主站为例。

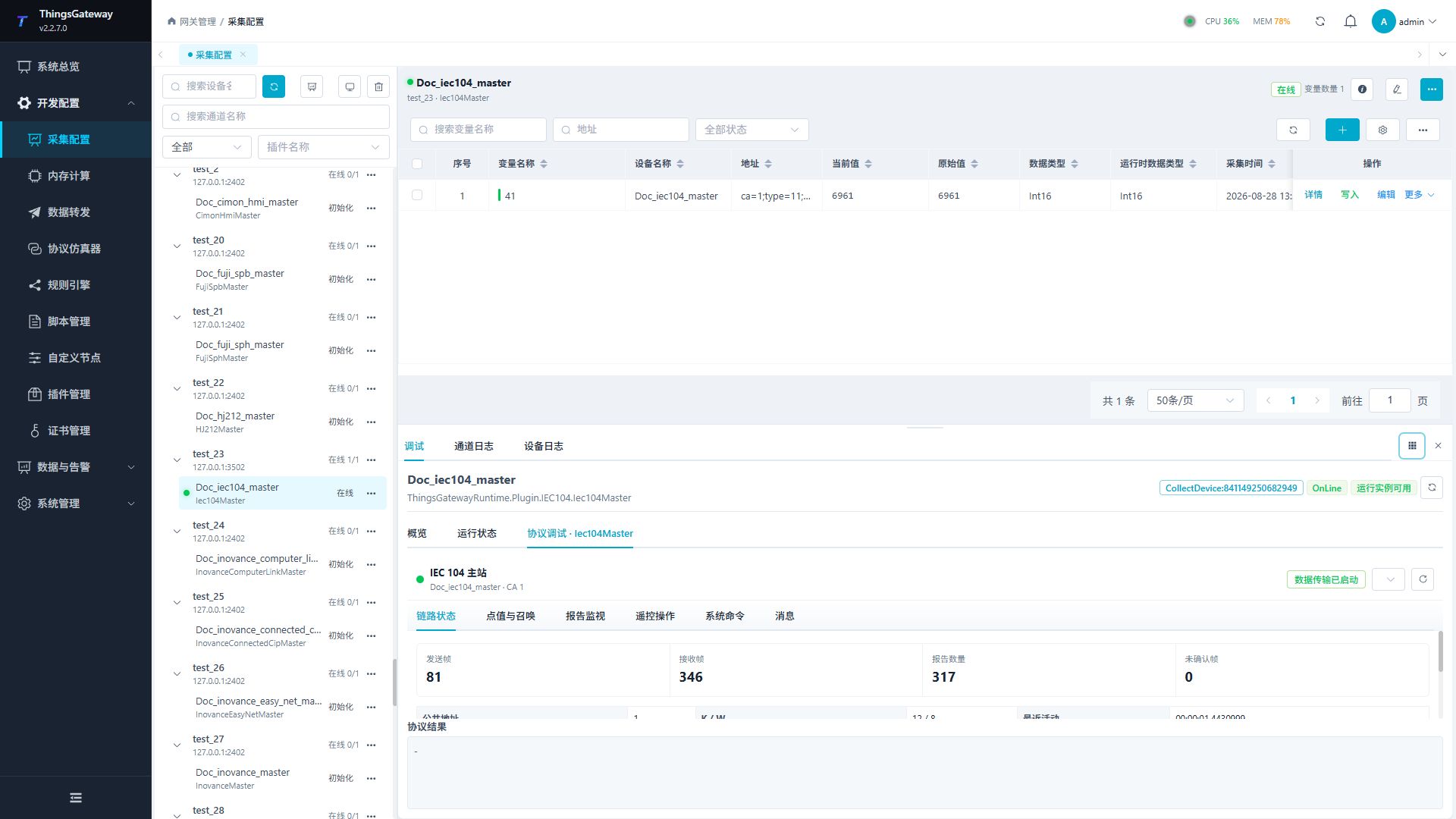

IEC104 主站协议调试页签和链路状态

切换设备时,旧设备调试面板和消息捕获连接会立即关闭;需要捕获新设备消息时,应在新设备的消息页签重新点击开始。

详细调试步骤请参考插件手册索引。

测试数据​

点击“显示更多 → 测试数据”,打开测试数据生成弹窗。该功能用于生成演示或压测配置。

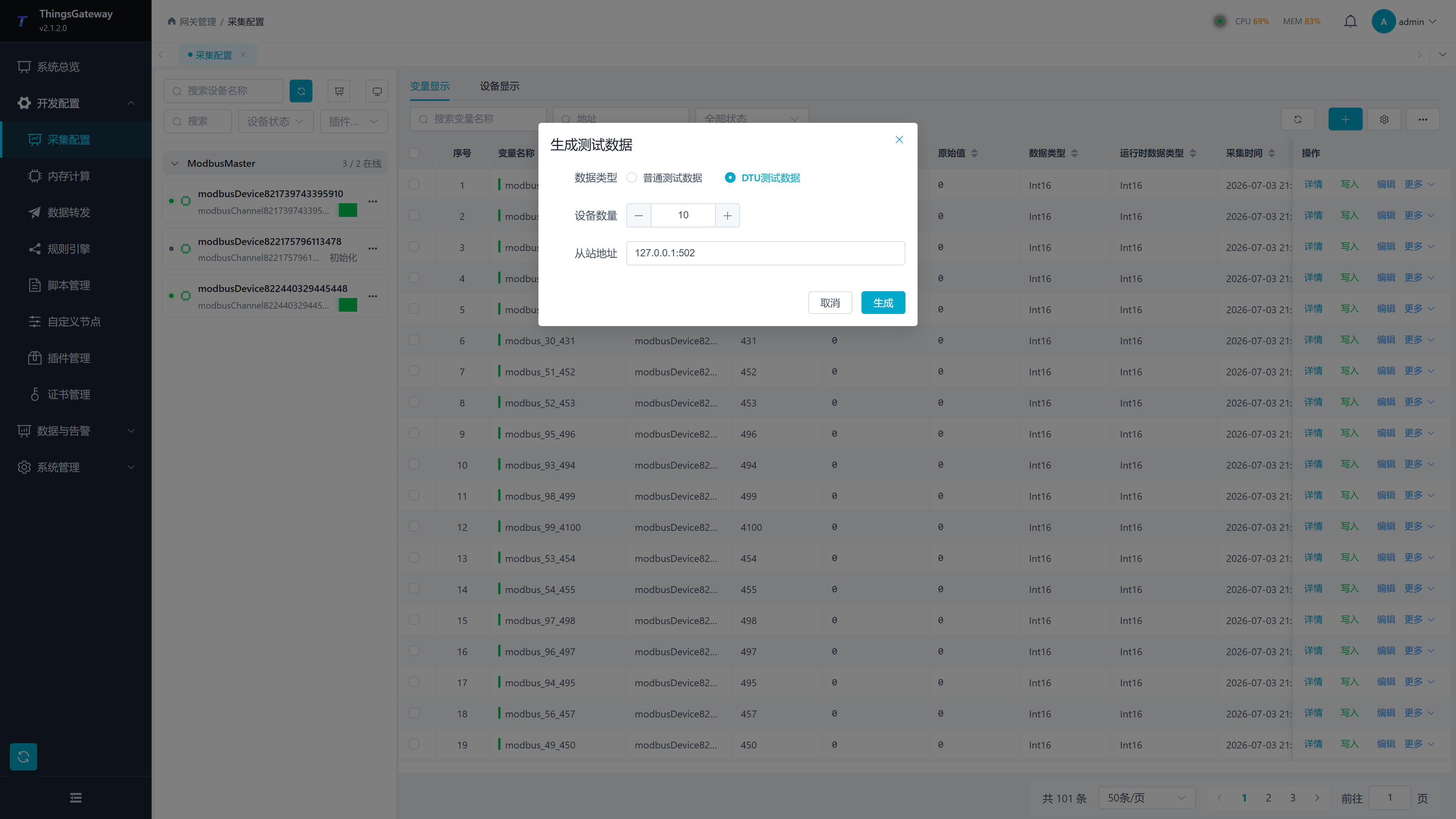

测试数据生成弹窗

配置项说明
数据类型选择普通测试数据或 DTU 测试数据。
变量数量普通测试数据下生成的变量数量。
设备数量要生成的测试设备数量。
从站地址生成设备时使用的从站地址或连接信息。
启用数据转发普通测试数据下是否同步生成数据转发配置。
生成按弹窗中填写的数量和选项生成测试配置。

普通测试数据会为每台测试设备分别建立采集通道,适合验证多设备、多连接场景。DTU 测试数据使用一个 TCP 服务通道接入多台 DTU,这是 DTU 的共享连接模式,不适用于普通采集设备。

生产环境使用测试数据前,应确认名称和数量不会与正式配置混淆。

导入导出​

先导出一份作为填写样本​

  1. 先在页面建好一台设备和一个能正确读取的变量。
  2. 点击变量列表右上角“显示更多”,选择“导出当前采集配置”。
  3. 用 Excel 打开文件,保留工作表名称、列标题及插件属性表。按导出文件的格式填写,不自己拼一套列名。
  4. 在变量表中复制样本行,只改变量名称、地址、类型等需要变化的内容;设备名称要与设备表或现有设备完全一致。

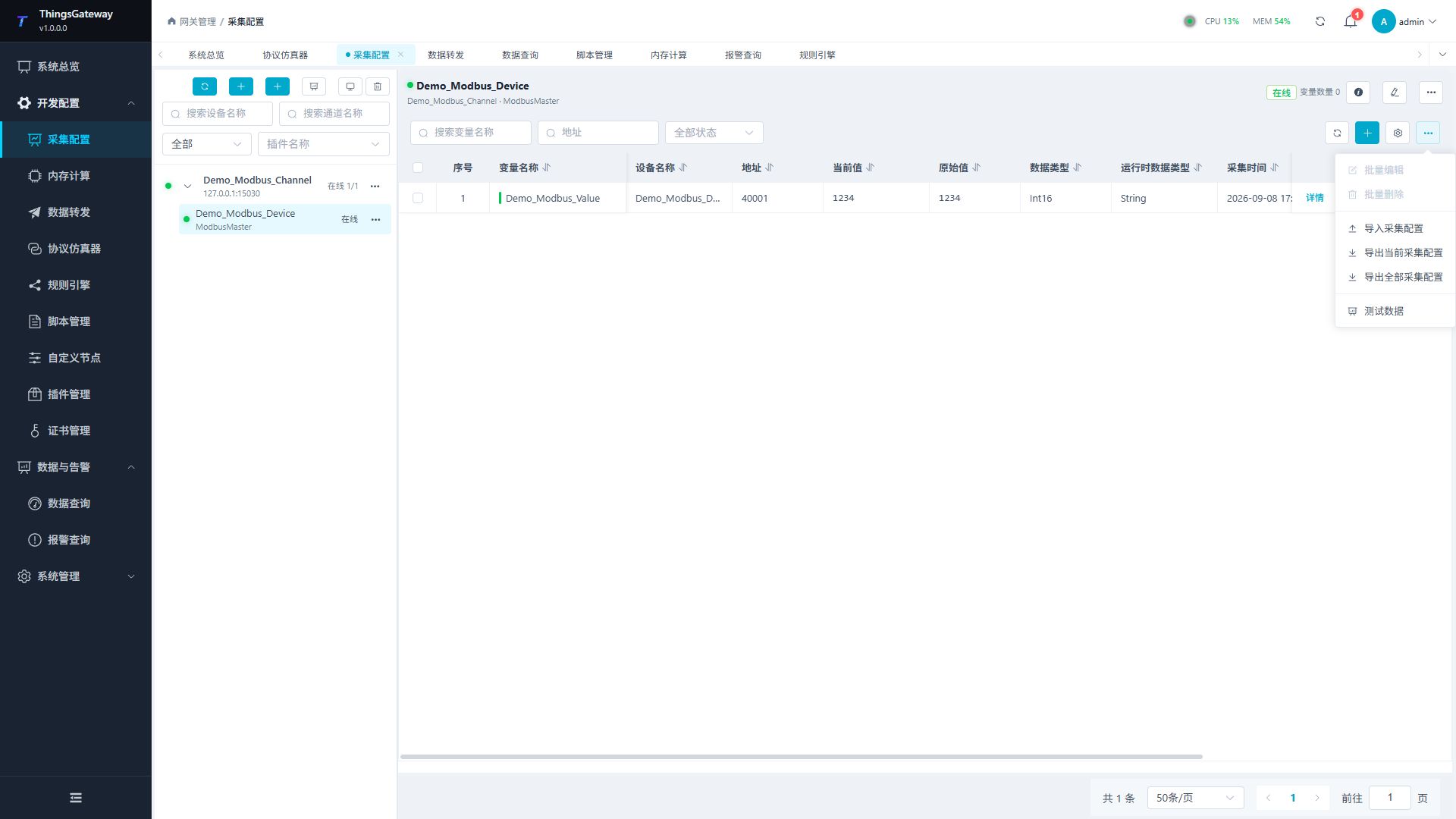

变量列表的显示更多菜单中提供采集配置导入和两种导出

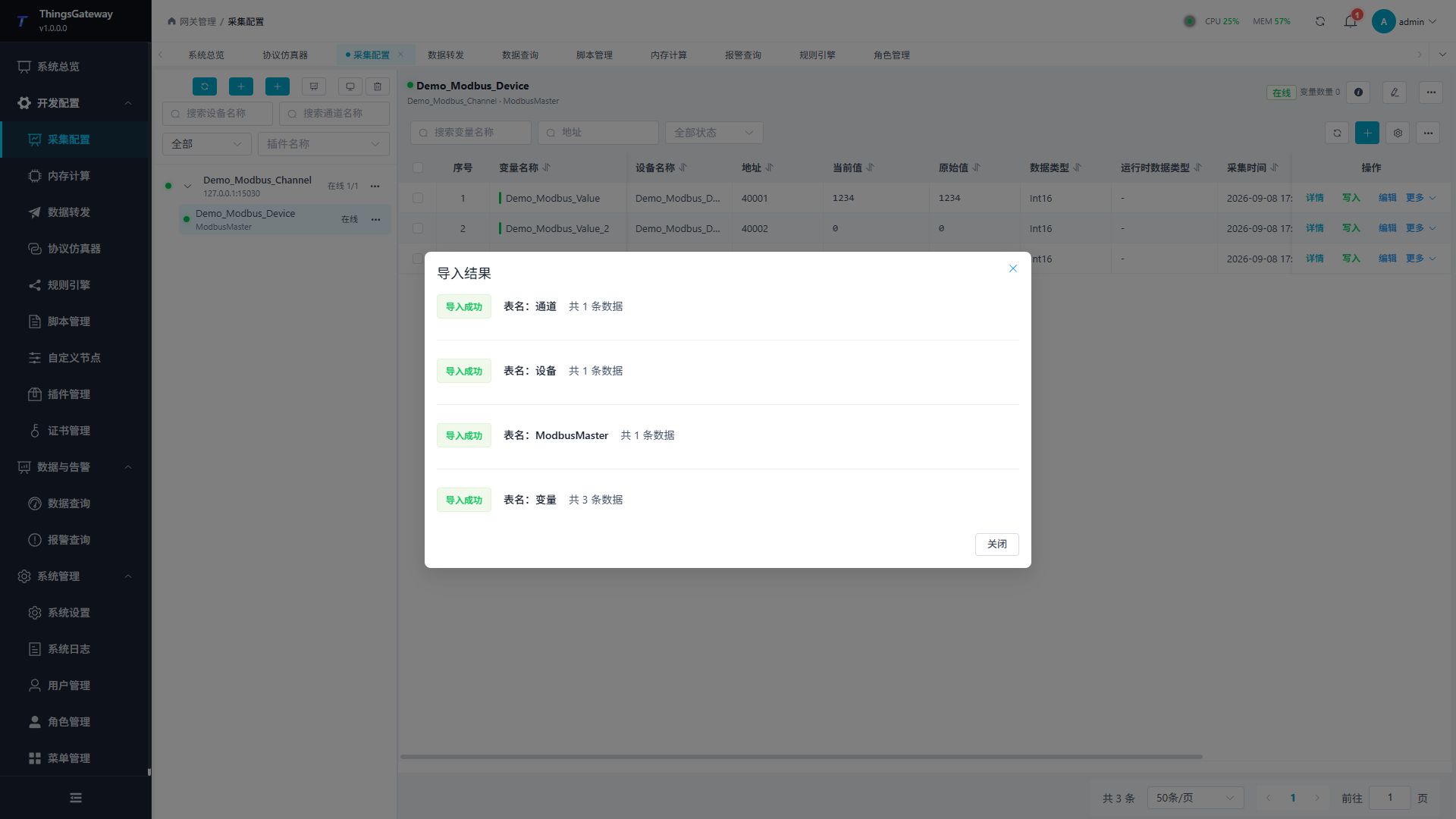

按“采集第一个点”的 Modbus 示例导出后,文件包含“通道”“设备”“ModbusMaster”和“变量”四个工作表。“ModbusMaster”保存设备插件参数,不是另一个变量表。其他插件可能有自己的属性表,保留导出文件原有名称。

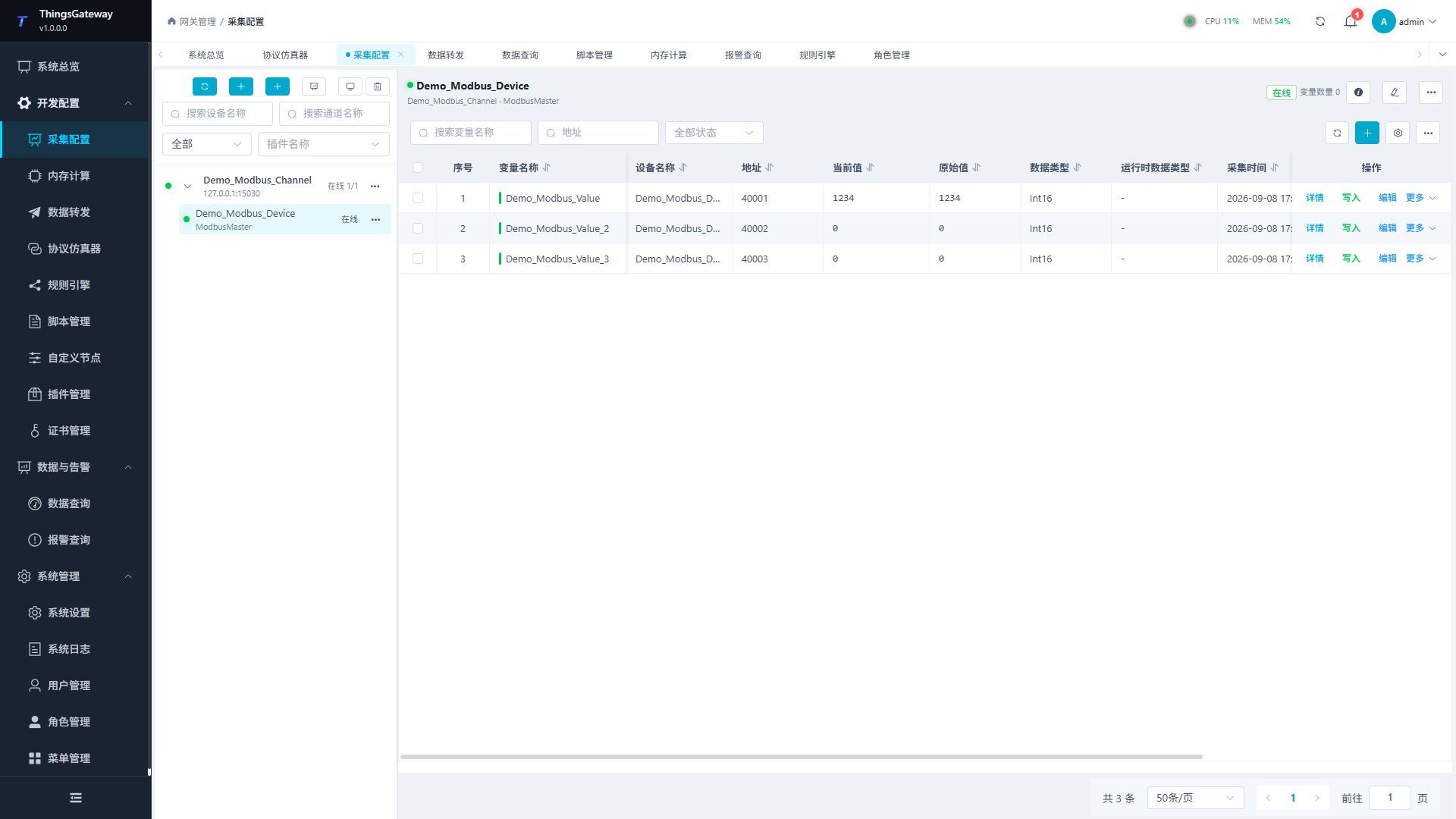

例如给同一设备增加两个点,在“变量”工作表复制原来的整行两次,再修改以下字段。这里只列本次需要看的列,不要把其余列删掉,也不要把这张简表另存为导入文件。

设备名称变量名称变量地址数据类型数组长度
Demo_Modbus_DeviceDemo_Modbus_Value40001Int160
Demo_Modbus_DeviceDemo_Modbus_Value_240002Int160
Demo_Modbus_DeviceDemo_Modbus_Value_340003Int160

第一行保留原点,后两行是新增点。40002、40003 必须确实是设备支持的地址;使用自己的设备时按实际点表替换,不要只改变量名称却忘了改地址。“使能”等布尔列沿用样本的 TRUE / FALSE,不要改写为“开启”“关闭”。本次只增加变量,“通道”“设备”和插件属性表保持不变。

导入填写好的文件​

导入会直接写入配置,不是只预览。生产环境操作前先“导出全部采集配置”留存备份。

  1. 点击“显示更多 → 导入采集配置”。
  2. 在文件选择窗口选中填写好的 Excel 文件。

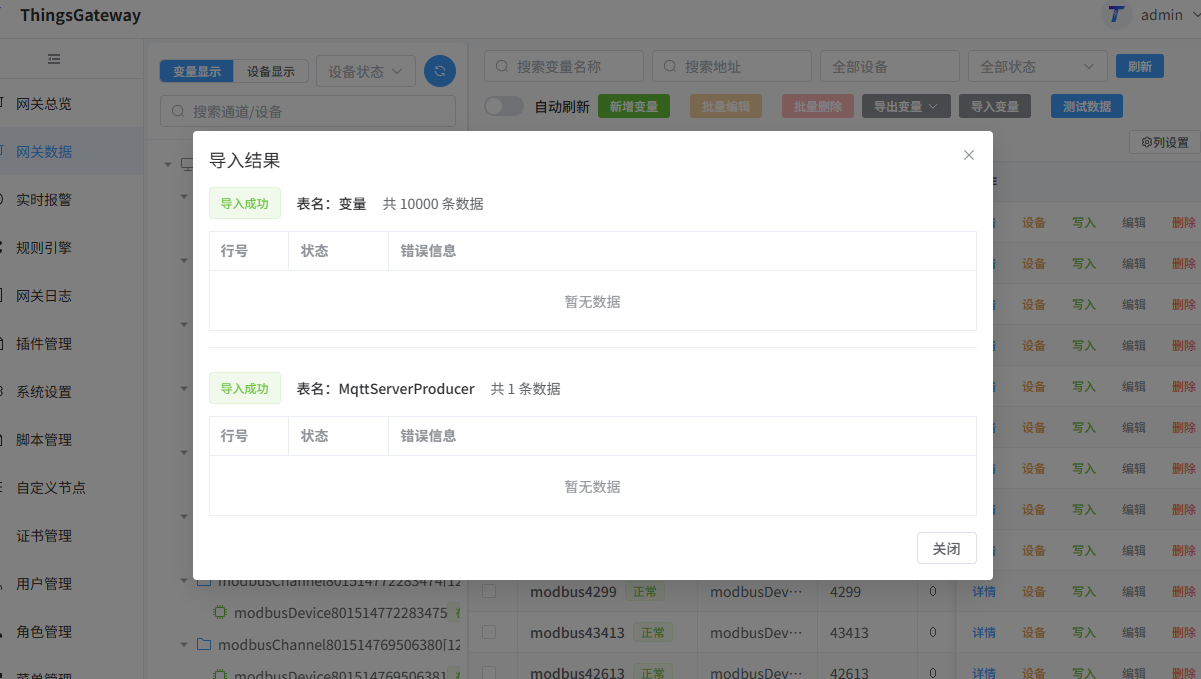

  3. 等待导入结果窗口,查看每个工作表的数量、成功或错误信息。
  4. 有错误时,按工作表、行号和错误消息修改文件,再重新导入。
  5. 关闭结果窗口,刷新左侧设备和变量列表,抽查新点的地址、类型与当前值。

上述三行示例导入后,“通道”“设备”“ModbusMaster”各显示 1 条,“变量”显示 3 条,四项均应为“导入成功”。这里的数量是文件中的记录数,不是新增数量:原有点会更新,本例只新增后两点。

三行点表导入后,四个工作表分别显示导入成功及记录数量

关闭窗口后,同一设备下应有三个变量,地址依次为 40001、40002、40003,类型均为 Int16。沿用本手册的仿真器时,第一个点为 1234,后两个未赋初值的寄存器为 0;连接真实设备时以设备实际值为准。

导入后的三个变量分别读取到 1234、0、0

通道按名称、变量按“所属设备 + 变量名称”识别已有配置;已有变量会被更新,不同名称会新增。一个文件中不要重复填写同一设备下的同名变量。更改名称不等于重命名原变量,原变量可能仍保留。

通道、设备、变量依次导入;后面的工作表出错,不代表前面已经成功写入的内容会全部撤销。请看清各表结果,不要把失败提示理解为“什么都没改”。系统自动生成的只读状态变量不能用导入覆盖。

两种导出范围​

操作说明
导入采集配置从 Excel 导入通道、设备、变量等采集配置。
导出当前采集配置导出当前页变量及相关采集配置,受当前筛选条件和资源范围影响。
导出全部采集配置导出全部采集配置。

没读到正确值时​

没读到正确的值时​

场景建议
设备离线检查通道参数、设备插件属性、网络或串口连接。
变量异常检查变量地址、数据类型、设备在线状态和设备日志。
批量导入先在测试环境导入验证,再导入生产环境。
删除通道或设备先确认下级设备、变量和数据转发配置不再使用。

相关链接​

完成一个点的采集后,再按实际任务继续配置:

后续任务操作说明
配置备用地址、分层超时、串口和 TLS通道与传输参数
设置周期、打包、并发、重试和运行状态采集执行策略
使用 Excel 建立设备与大量变量、复制和批量编辑点表批量维护
从质量、时间、日志和原始报文定位故障采集调试与故障定位
评估千台设备或大量变量的运行负载容量规划与性能验收
