IEC104 服务端

功能概述

IEC104 服务端将数据转发组中的网关变量映射为 IEC 60870-5-104 信息体，向调度主站、保护测控装置或测试工具提供：

TCP 服务端链路和 STARTDT 数据传输控制；
遥信、遥测、累计量和带 CP56Time2a 时标的监视信息；
总召唤、累计量召唤、单点读取和主动变化上送；
时钟同步、测试、进程复位和延时获得等系统命令响应；
单点、双点、步调节、设点和比特串控制命令；
服务端状态、客户端会话、分页点表、映射统计和真实总召唤测试。

插件名称为 IEC104Slave。转发组范围、目标启停、公共变量和通道公共字段见数据转发；本页只说明 IEC104 服务端的协议参数、点表映射和专用调试功能。

选择入口

进入“开发配置 → 数据转发”，选择转发组和 IEC104Slave 目标；在目标详情页切换到“调试”查看服务端状态、客户端和点表。

操作步骤

创建或选择转发组，新增 IEC104Slave 目标并绑定 TcpService。
配置 CA、K/W、写入权限和队列容量，保存并启用目标。
在变量属性中填写 IOA、TypeId、CA 覆盖和写入权限。
让主站完成 STARTDT，再执行总召唤、点表核对、主动上送和遥控验证。

数据流和链路

采集变量 / 内存变量
        │
        ▼
数据转发组（变量范围、触发、批量）
        │
        ▼
IEC104Slave
        ├─ TcpService 监听
        ├─ IEC 104 I / S / U 帧状态机
        ├─ 稀疏 CA + TypeId + IOA 点表
        ├─ 总召唤与主动上送队列
        └─ 控制命令 → 变量 RPC
        │
        ▼
IEC 104 主站或调度系统

服务端只接受 TcpService 通道。TCP 端口、绑定地址、TLS 证书、连接超时和通道日志等使用标准通道字段配置。

配置前准备

准备已存在的采集变量或内存变量，确认值、品质和采集时间能够稳定更新。
与主站共同确定公共单元地址（CA）、信息对象地址（IOA）和 TypeId。
确认服务端监听 IP、端口、防火墙和主站访问权限。测试环境可以使用 2402、3403 等未占用端口。
需要遥控时，先确认变量具备可执行的 RPC 写入能力，并准备安全的测试点。
需要带时标信息时，为变量选择 30～37 类型，并确保源变量的 CollectTime 正确。

创建服务端目标

进入“开发配置 → 数据转发”，新建或选择转发组。
点击“新增转发目标”，选择 IEC104Slave。
将通道类型设为 TcpService，在“本地绑定地址”填写监听地址，例如 0.0.0.0:2402。
配置公共地址、窗口、权限和队列容量，保存目标。
启用转发组和目标，确认目标运行状态在线。
打开目标的“变量属性”，为需要发布的变量填写 IOA、TypeId 和写入权限。
使用主站完成 TCP 连接、STARTDT 和总召唤，再核对点值和品质。

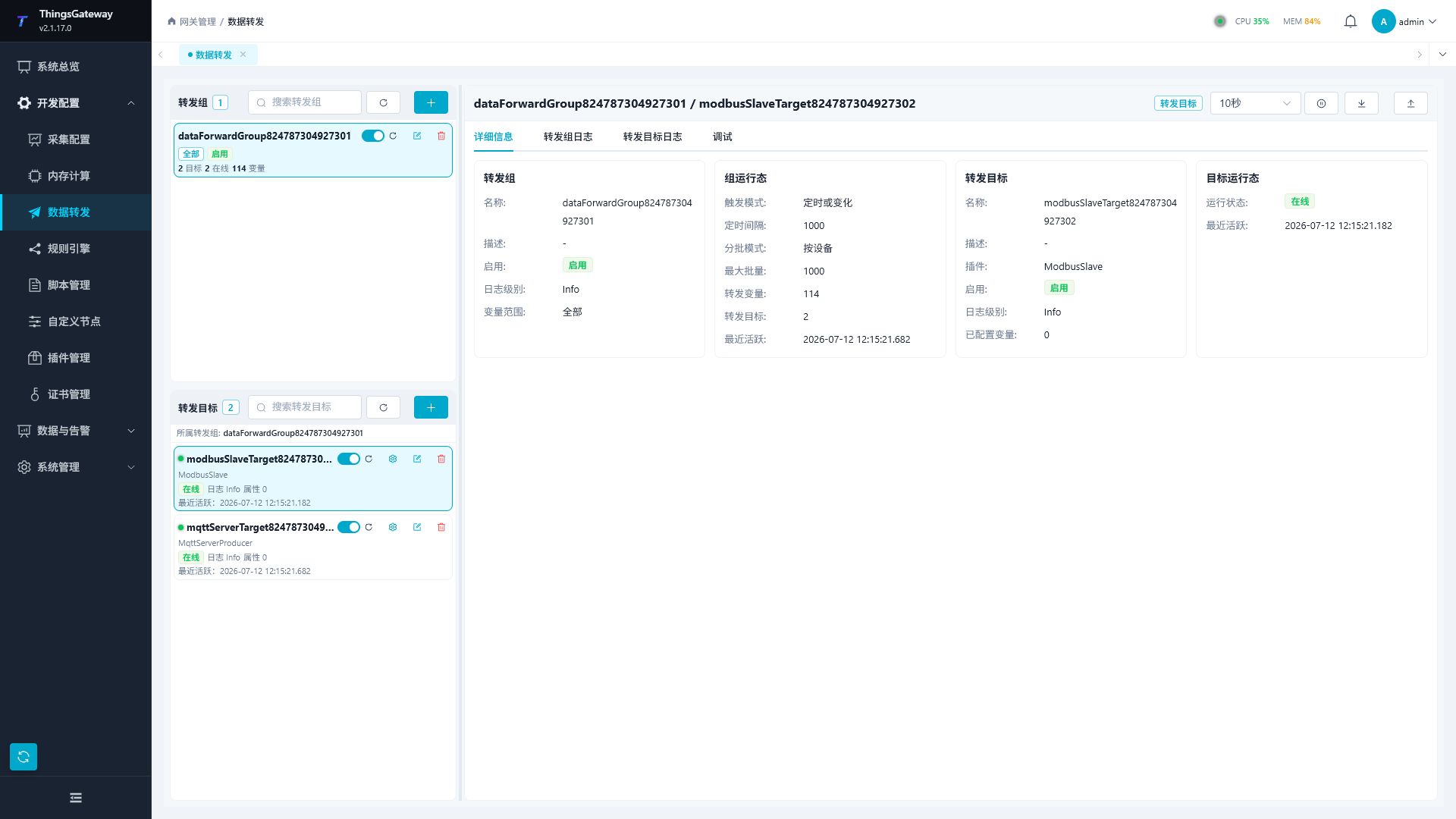

数据转发目标配置入口

上图只用于定位统一的“开发配置 → 数据转发”入口；进入目标后，IEC104 专用字段和调试页以当前目标实际显示为准。

服务端参数

参数	默认值	说明
公共单元地址	`1`	目标级默认 CA，范围 `1`～`65534`。变量未单独填写 CA 时使用此值。
发送窗口 K	`12`	本端允许尚未确认的 I 帧数量。应不大于主站接收能力。
接收确认阈值 W	`8`	收到达到 W 的 I 帧后发送 S 帧确认。
允许写入	`是`	目标级控制回写总开关。关闭后所有控制命令均拒绝。
发送延迟	`0` ms	每次协议发送前的等待时间。仅在对端明确要求节流时调整。
待上送点上限	`4096`	主动变化队列的有界容量。同一点连续变化会合并为最新值，超过容量会记录警告。
选择超时	`30` s	选择后执行点在执行前保持有效的时间。超时后必须重新选择。

链路参数的配合

IEC 104 使用三类 APCI 帧：

帧	作用
I 帧	携带 ASDU 和发送/接收序号，承载总召、读、控制和监视信息。
S 帧	只携带接收确认序号，用于确认 I 帧。
U 帧	STARTDT、STOPDT 和 TESTFR 的激活与确认。

主站必须先完成 STARTDT_ACT/STARTDT_CON，服务端才会接受 I 帧，也只有已完成 STARTDT 的客户端才会收到调试页发起的测试总召唤。

变量属性和地址

保存服务端目标后，在“变量属性”中为转发组范围内的每个变量配置以下字段：

参数	默认值	说明
公共单元地址	空	可覆盖目标级 CA，范围 `1`～`65534`。
信息对象地址	`0`	必填的三字节 IOA，范围 `0`～`16777215`。
召唤组号	空	可选第 `1`～`16` 组，对应 QOI `21`～`36`；为空的点仅参与总召唤。
类型标识	`ScaledMeasurement`	监视方向 TypeId，必须与主站点表和源变量值语义一致。
允许写入	`是`	当前变量是否接受对应控制方向的 RPC 回写。必须与目标级开关同时开启。
选择后执行	`否`	为当前点启用 Select-Before-Operate（SBO）流程。

点的逻辑键为 CA + 监视基础类型 + IOA。带 CP56Time2a 的类型会按对应基础类型匹配控制命令；相同 CA、基础类型和 IOA 不得重复映射。变量属性不会把变量自动加入转发组，必须先将变量纳入当前转发组范围。

总召唤（QOI=20）返回指定 CA 的全部点；组召唤仅返回该 CA 下组号匹配的点。调试页的召唤发布使用相同规则，空组不返回点。自发变化上送不受召唤组号限制。

监视方向 TypeId

以下是 IEC104Slave 目标属性提供的监视类型。带时标类型会使用源变量 CollectTime 生成 CP56Time2a；无时标类型使用服务端发送时刻。

TypeId	标准名称	值形状	品质/时标
1	`M_SP_NA_1` 单点信息	Boolean	品质在状态字节中，无 CP56
3	`M_DP_NA_1` 双点信息	`1` 或 `2`	品质在状态字节中，无 CP56
5	`M_ST_NA_1` 步位置信息	有符号 7 位步值	带品质，无 CP56
7	`M_BO_NA_1` 比特串信息	32 位无符号	带品质，无 CP56
9	`M_ME_NA_1` 归一化测量值	16 位有符号	带品质，无 CP56
11	`M_ME_NB_1` 标度化测量值	16 位有符号	带品质，无 CP56
13	`M_ME_NC_1` 短浮点测量值	32 位浮点	带品质，无 CP56
15	`M_IT_NA_1` 累计量	32 位有符号	带品质，无 CP56
20	`M_PS_NA_1` 成组单点信息	32 位比特串	带品质，无 CP56
21	`M_ME_ND_1` 不带品质的归一化测量值	16 位有符号	无品质，无 CP56
30	`M_SP_TB_1` 带时标单点	Boolean	品质 + CP56Time2a
31	`M_DP_TB_1` 带时标双点	`1` 或 `2`	品质 + CP56Time2a
32	`M_ST_TB_1` 带时标步位	有符号 7 位步值	品质 + CP56Time2a
33	`M_BO_TB_1` 带时标比特串	32 位无符号	品质 + CP56Time2a
34	`M_ME_TD_1` 带时标归一化测量	16 位有符号	品质 + CP56Time2a
35	`M_ME_TE_1` 带时标标度化测量	16 位有符号	品质 + CP56Time2a
36	`M_ME_TF_1` 带时标短浮点	32 位浮点	品质 + CP56Time2a
37	`M_IT_TB_1` 带时标累计量	32 位有符号	品质 + CP56Time2a

值和品质注意事项

单点使用 false/true；双点编码为 1（状态 1）或 2（状态 2）。
步位、测量和累计量会按 TypeId 转换为协议规定的整数或浮点宽度，超出范围的源值会导致该点建模或更新失败。
在线变量的品质字节为有效状态；离线变量会设置无效品质位。TypeId 21 按标准不携带品质。
TypeId 20 按 32 位比特串编码，适合发布成组单点状态；它没有对应的控制方向回写类型。

控制方向 TypeId

主站可以使用以下控制命令写入服务端变量。服务端根据监视基础类型寻找对应点，并在目标级和变量级写入开关均开启时调用变量 RPC。

TypeId	命令	值	时标
45	`C_SC_NA_1` 单点命令	Boolean	无
46	`C_DC_NA_1` 双点命令	`1` 或 `2`	无
47	`C_RC_NA_1` 步调节命令	步调值	无
48	`C_SE_NA_1` 归一化设点	16 位值	无
49	`C_SE_NB_1` 标度化设点	16 位值	无
50	`C_SE_NC_1` 短浮点设点	32 位浮点	无
51	`C_BO_NA_1` 比特串命令	32 位无符号	无
58～64	上述 45～51 命令的 CP56Time2a 版本	对应值	带时标

启用“选择后执行”时，主站必须发送选择命令，再在选择超时内发送同值的执行命令；选择值、会话和点地址任一不匹配都会被拒绝。未启用时，执行命令可以直接回写，选择命令只返回确认。

系统命令和总召唤

服务端处理以下系统 ASDU：

TypeId	命令	说明
100	总召唤	按限定词和 CA 发布当前点表，并返回激活确认/激活终止。
101	累计量召唤	按限定词筛选 TypeId `15/37` 累计量。
102	读命令	返回指定 CA + IOA 的单点信息。
103	时钟同步	接收 CP56Time2a，并返回确认。
104	测试命令	返回应用层测试确认。
105	进程复位	返回复位确认。
106	延时获得	返回延时值确认。

总召唤限定词由服务端校验为 20～36：20 表示站召唤，21～36 表示组召唤。总召唤发布按 CA 和 TypeId 分组，受 APDU 长度和发送窗口限制，点数较多时会分成多个 I 帧。

目标调试

进入“开发配置 → 数据转发”，选择 IEC104 服务端目标并打开“调试”。专用工作区包含以下页签：

功能	作用
核心状态	查看服务端在线状态、默认 CA、K/W、点数、主站连接数、已启动数据传输的主站数、待上送变化和变量映射统计。
主站连接	按会话筛选并分页查看 STARTDT 状态、序号、未确认帧、最近活动和最近错误。
点值与召唤	按关键字筛选点表，并按 CA、TypeId、IOA、品质、时标或写入状态排序。
测试总召发布	选择已完成 STARTDT 的主站、CA 和限定词，执行真实总召发布。
消息	查看协议消息、错误、请求和响应摘要。

核心状态

先在“核心状态”确认服务端在线、主站已完成 STARTDT，且“已映射”数量符合预期。变量未进入当前转发组或未配置有效点属性时，不会出现在服务端点表。

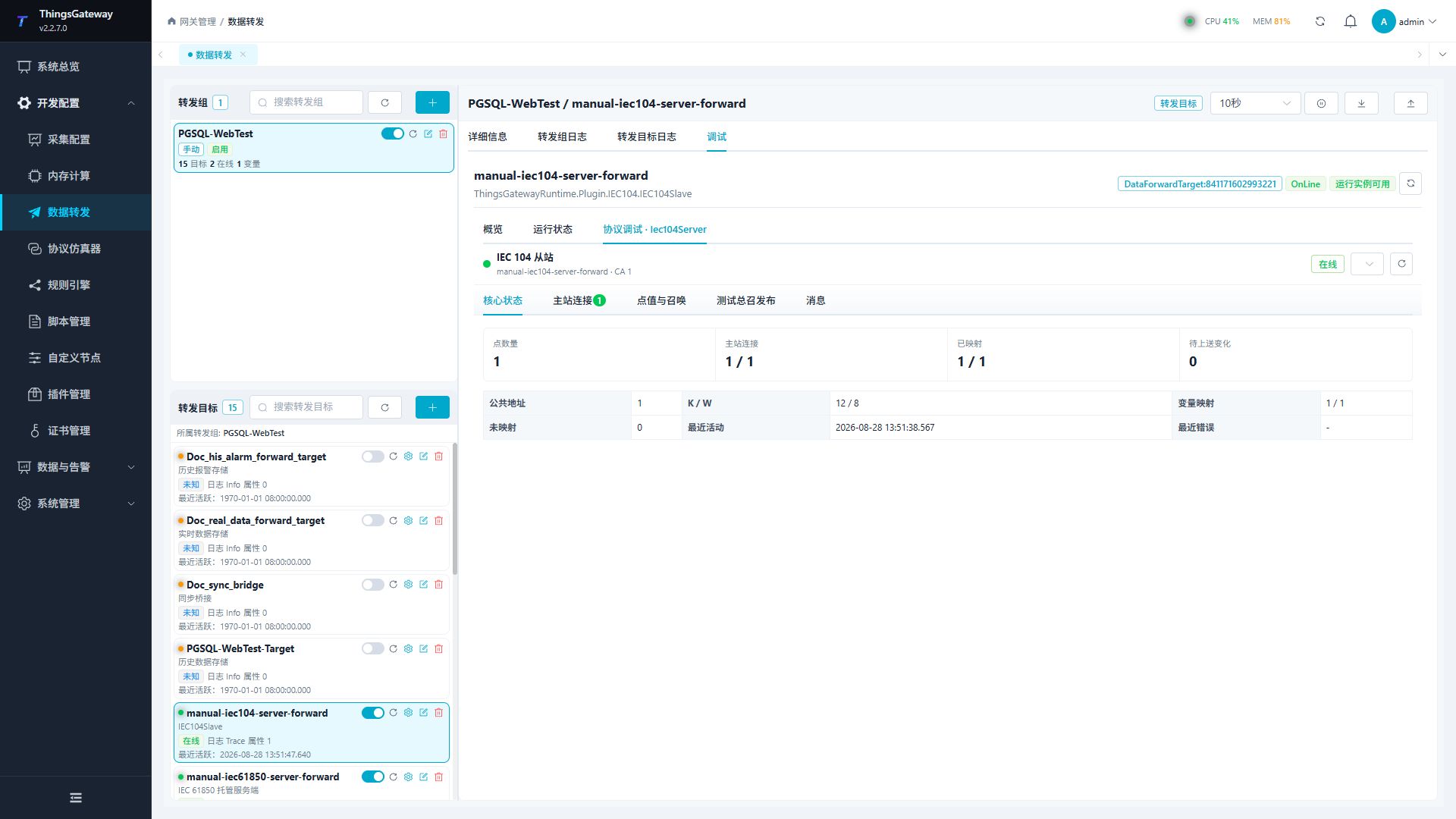

IEC104 服务端核心状态

测试总召唤

在“测试总召发布”中选择主站（留空表示全部已启动主站）、CA 和限定词，然后确认执行。成功后页面显示“已发布 N 个点”，其中 N 是实际编码并发送的信息体数量：

有至少一个已完成 STARTDT 的主站且发送成功时显示发布点数；
没有已完成 STARTDT 的主站时，先回到“主站连接”确认 STARTDT 状态；
发布失败时以结果区的错误信息为准，不要把点表总数当作实际发送数。

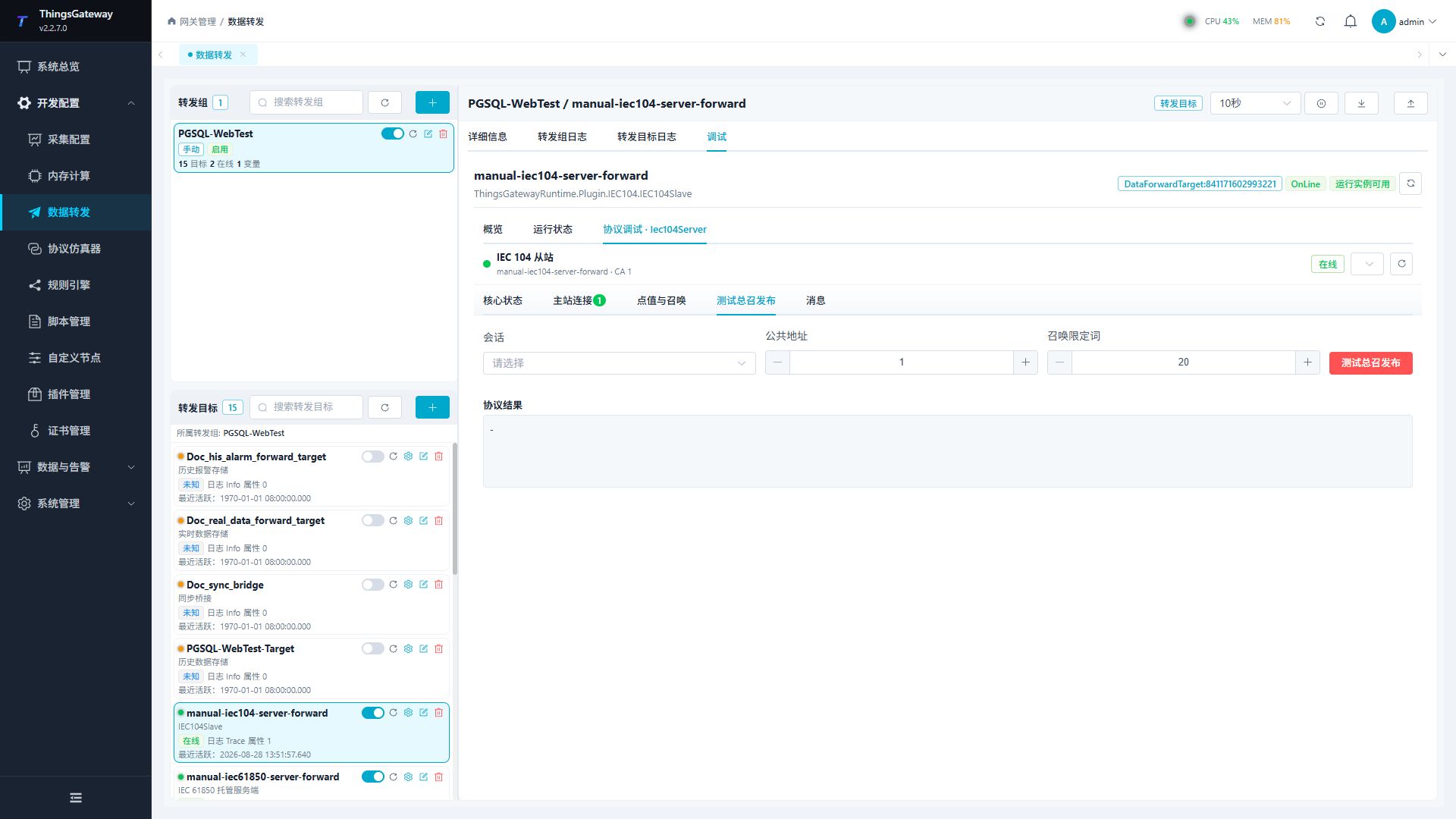

IEC104 服务端测试总召发布

运行验证

目标状态为在线，监听端口可以从主站所在主机访问。
主站完成 STARTDT，服务端调试页的“数据传输客户端数”大于零。
点表分页中能看到至少一个遥信、一个遥测和一个带时标点。
主站执行站召唤，收到激活确认、分段点值和激活终止，CA、TypeId、IOA、品质和时标均正确。
修改一个源变量，观察服务端主动上送；快速连续变化时确认队列长度有界且同一点只保留最新值。
对允许写入的安全测试点执行一次选择/执行控制；对只读点确认返回拒绝且源变量不变化。
分别验证读命令、累计量召唤、时钟同步、测试、进程复位和延时获得（现场允许时）。
停止目标后确认端口释放；重新启用后点表、客户端状态和队列能够重新建立。

常见问题

现象	检查方法
主站无法连接	检查通道是否为 `TcpService`、绑定地址、端口占用、防火墙和目标启用状态。
主站连接但不能收发 I 帧	在“主站连接”查看是否完成 STARTDT；服务端在 STARTDT 前会拒绝 I 帧。
总召唤没有点	检查 CA、限定词、转发组范围、目标变量属性、TypeId 和 IOA；再看映射统计中的未映射数。
调试总召返回没有 STARTDT 客户端	先让主站完成 `STARTDT_ACT/CON`，再执行测试总召。
点表出现重复映射警告	确认 CA、监视基础类型和 IOA 的组合唯一；带时标类型按基础类型去重。
带时标值不正确	检查源变量 `CollectTime`、时区和 TypeId `30`～`37`，不要把本地时间当作 UTC 直接写入。
遥控被拒绝	同时检查目标级“允许写入”、变量级“允许写入”、控制 TypeId、CA、IOA、选择顺序和 RPC 权限。
TypeId 20 值不符合预期	确认源变量可转换为 32 位无符号值，并按比特位约定解释成组单点状态；该类型不用于控制回写。
主动上送延迟或丢失	查看待上送队列和目标日志；降低源变量变化频率或提高“待上送点上限”，并检查 K/W 和网络丢包。
品质一直无效	检查源变量在线状态和采集链路；TypeId `21` 不携带品质，不能用该类型验证品质字节。
