Modbus 服务端
将转发组内的变量映射为 Modbus TCP 或 Modbus RTU 的线圈、离散输入、输入寄存器或保持寄存器，供外部 Modbus 主站读取，并按权限接受写入。
转发组范围和目标启停见数据转发。本页只说明 Modbus 类型、站号、数据格式、地址映射、客户端权限和专用调试。
功能入口
进入“开发配置 → 数据转发”，按以下顺序配置：
- 保存转发组变量范围；只有范围内变量才可以映射到 Modbus 地址。
- 新增目标，选择“Modbus 服务端”，填写目标名称、启用状态、日志级别和启动超时。
- 打开“目标属性”，先选择 Modbus 报文类型和通道类型，再配置协议、权限、串口或 TLS 参数。
- 保存目标后，打开“变量属性”，为每个对外提供的变量填写必填的“从站变量地址”。
- 启用目标，用外部 Modbus 主站或目标“调试”页读取测试点；需要写入时先确认三层权限。
协议与通道
| 参数 | 默认值 | 如何配置 |
|---|---|---|
| Modbus类型 | ModbusTcp | 当前版本只有 ModbusTcp（MBAP 报文）和 ModbusRtu（二进制 RTU + CRC16），没有 ASCII 选项。TCP 通常配 TcpService；RTU 通常配 SerialPort。 |
| 默认站号 | 1 | 变量地址没有 S= 前缀时使用。站号必须与主站点表一致；使用多站点时在地址中显式写站号。 |
| 多站点模式 | 开启 | 开启后同一目标可映射多个站号；只使用一个站号时可关闭。 |
| 通道类型 | TcpService | 当前可选 TCP 客户端、TCP 服务端、串口和 UDP。通道类型决定地址、串口、DTU 和 TLS 字段；通用枚举中的 Other 不在当前表单选择范围内。 |
选择通道后，只填写该通道对应的字段。TCP 服务端通常在“本地绑定地址”填写 0.0.0.0:502；生产环境建议绑定指定网卡地址，或使用客户端权限列表限制来源。串口通道填写串口参数；主动 TCP 连接需要模拟 DTU 注册时，再填写 DtuId 和 DtuId是否Hex。TCP 服务端或 UDP 需要 DDP 封装时选择对应“Dtu服务类型”。TLS 仅用于 TCP 客户端和 TCP 服务端；UDP、串口不使用这组 SSL 配置。
TCP 连接方向与 Modbus 角色分开配置。选择 TCP 客户端时，由网关主动连接远端监听主站，网关仍是响应寄存器请求的从站。RTU 可运行在串口或 TCP 链路上，RTU over TCP 仍使用 CRC 帧，普通 MBAP 主站不能直接互通。UDP 也应选择双方一致的报文格式。
数据格式与权限
| 参数 | 默认值 | 如何配置 |
|---|---|---|
| 数据解析顺序 | ABCD | 可选 ABCD、BADC、CDAB、DCBA，必须与主站的字节序和字序一致。 |
| 字符串反转字节 | 关闭 | 按字反转字符串字节；只在主站字符串布局相反时开启。 |
| 允许RPC写入 | 开启 | 目标级写入总开关。只读监控服务应关闭。 |
| 客户端权限列表 | 空 | 仅 TCP 服务端的入站连接使用。空列表不限制来源 IP；非空时只允许匹配 AllowedClientIp 的客户端，写入还须 AllowWrite=true。串口、UDP 和主动 TCP 不使用这份入站 IP 列表。 |
| 立即写入内存 | 开启 | 控制成功协议写入是否立即保留到本服务的 Modbus 内存，不是现场 RPC 总开关。关闭时已映射点仍可执行现场写入，并随采集反馈更新服务值。 |
| 发送延时时间 | 0 毫秒 | 回复报文前等待的毫秒数。仅在主站明确要求报文间隔时调整。 |
通道、串口和容量属性
| 参数 | 默认值 | 如何配置 |
|---|---|---|
| 远程地址 | 127.0.0.1:502 | 仅客户端或需要远程端点的通道使用。Modbus TCP 服务端通常不填写。 |
| 本地绑定地址 | 0.0.0.0:502 | TCP 服务端监听地址。生产环境不要无条件监听全部网卡。 |
| 连接超时 | 3000 毫秒 | 建立连接的超时时间，最小 100 毫秒。 |
| 最大并发数 | 1 | 通用通道参数。当前被动服务初始化使用单请求限制，不能把较大表单值直接理解为等量并行请求保证。 |
| 最大连接数 | 10000 | 服务端允许的客户端连接上限，按现场客户端数量设置。 |
| 组包缓存时间 | 500 毫秒 | 粘包/拆包等待窗口，最小 100 毫秒。 |
| 客户端清理时间 | 120000 毫秒 | 空闲客户端清理，0 关闭任务；非零值至少 10000。实际关闭时刻受检查调度影响，不是固定请求延时。 |
| 心跳内容 / 心跳是否Hex / 心跳时间 | 空 / 关闭 / 60000 毫秒 | 主动 TCP 模式且已填写非空 DtuId 时，按需配置应用层心跳；Hex 开启后按十六进制解析内容。不能据此认定 TCP 服务端会周期发送。 |
| 串口 / 波特率 / 数据位 / 校验位 / 停止位 | COM1 / 9600 / 8 / None / One | 仅串口通道生效，必须与外部设备完全一致。 |
| DtrEnable / RtsEnable / 异步流 / 握手方式 | 开启 / 开启 / 开启 / 默认 | 按串口硬件流控和驱动要求配置。 |
| 串口输入/输出缓冲区大小 | 4096 / 2048 字节 | 长帧或持续流量不足时再增大。 |
| DtuId / DtuId是否Hex | 空 / 关闭 | 主动 TCP 模式连接后发送的注册标识及其文本/Hex 编码方式；与采集设备匹配传入 DTU 的 ID 配置用途不同。 |
| Dtu服务类型 | Default | TCP 服务端或 UDP 需要 DDP 帧时选择 DDP；普通 Modbus 链路保持 Default。 |
启用 SSL 时还需填写“SSL客户端证书”“SSL服务端证书”“SSL CA证书”“SSL目标主机名”“SSL协议”“允许不受信任证书”和“检查证书吊销”。服务端模式至少需要服务端证书；生产环境关闭“允许不受信任证书”。
组包缓存时间用于等待不完整帧，与连接超时、发送延时和历史缓存不同。例如同一请求两段间隔 350 毫秒，100 毫秒组包窗口可能丢失半帧，1000 毫秒窗口则可容纳这次分段。发送延时会增加请求往返时间，外部主站的响应等待预算也应覆盖它。
DTU、串口和 TLS
主动 TCP 连接可先发送文本或 Hex 的 DTU 注册标识，再发送周期心跳；心跳周期 0 关闭周期发送，注册仍可保留。这些字节不属于 Modbus 帧，远端需先分离注册和心跳。选择 DDP 时，终端还需完成 DDP 注册并封装业务帧，普通 MBAP 客户端不能直接使用该入口。配置字段见通道与传输。
串口 RTU 通常使用八数据位，两端的波特率、校验位、停止位和流控一致。无停止位会被系统串口拒绝；五数据位加一点五停止位即使被某些虚拟串口接受，也不能作为完整八位 RTU 物理链路的依据。硬件握手控制 RTS 时，不应再把手工 RTS 开关理解为独立控制。
TLS 服务端使用服务证书和私钥。当前 TCP 服务端关闭“允许不受信任证书”后，会要求并验证外部主站的客户端证书；应配置相应 CA 信任，并让主站携带有效证书和私钥，否则无法完成双向握手。服务端允许不受信任时，主站仍需独立验证网关服务证书。主动 TCP 模式中，“SSL目标主机名”用于核对远端证书 SAN，“SSL客户端证书”提供网关身份，CA 不能代替私钥。连接超时还包含握手等待，TCP 已接受不等于 TLS 已完成。开启吊销检查需要可用的 CRL 等来源；协议版本使用双方及系统实际支持的组合。
目标变量属性
保存目标后，打开“变量属性”，为每个需要提供给主站的变量配置 Modbus 映射。
| 参数 | 默认值 | 如何配置 |
|---|---|---|
| 从站变量地址 | 空（必填） | 填写对外暴露的 Modbus 地址。未填写或格式无效时，该变量不会建立映射。 |
| 数据类型 | Int16 | 选择 Object、String、Boolean、Byte、Int16、UInt16、Int32、UInt32、Int64、UInt64、Float、Double 或 Decimal；占用寄存器数量必须与主站点表一致。 |
| 允许RPC写入 | 开启 | 变量级写入权限。外部写入须通过目标与变量开关及源变量写权限；TCP 服务端配置了客户端权限列表时，还须命中允许写入的条目。 |
变量必须已在转发组范围内；新增目标变量属性不会把变量加入转发组。
地址规则
| 地址写法 | 数据区 | 常用读取功能码 |
|---|---|---|
00001 | 线圈 | FC1 |
10001 | 离散输入 | FC2 |
30001 | 输入寄存器 | FC4 |
40001 | 保持寄存器 | FC3 |
标准地址按 1 起始填写；当前 Modbus 地址解析只支持 TCP/RTU 对应的数据区：
S=2;40001：站号 2 的保持寄存器 40001。F=3;0：显式使用 FC3 和 0 起始偏移。40001.3：保持寄存器 40001 的第 3 位。
同一目标内的站号、功能码和起始地址组合不得冲突。多寄存器数据占用的地址不能与相邻变量重叠。
连续写入与完整覆盖
外部主站一次写入连续地址时，网关检查所有与写入范围相交的变量。每个相交变量都必须完整包含在本次写入内，并通过目标、客户端、映射变量和源变量的写入权限检查，才进入实际写入。
例如 Float 映射在 40001，占用两个寄存器：只写 40001 或只写 40002 属于部分覆盖，应被拒绝；写入两个寄存器才是完整值。如果一次写入跨过多个映射变量，应同时覆盖它们的完整范围，字符串、数组和多寄存器整数也按实际占用长度检查。
验证时先使用完整范围写入并回读，再测试部分覆盖及其中一个变量禁止写入的情况，确认无效请求不会触发该批变量的现场写入。范围和权限检查通过后，仍需逐项核对实际设备的写入结果；多个设备的执行不能视为一个原子事务。
从一个点完成读写闭环
- 将一个正常的 Int16 采集变量加入转发组，服务映射填写
40001，默认站号1，数据顺序ABCD。 - 独立主站连接监听端口，以 unit ID
1、FC3、偏移0、数量1读取，并与采集值和现场值比较。 - 把服务地址改为
40011后，外部改读偏移10；现场采集地址保持不变。映射为30001时使用 FC4，不能继续按 FC3 读取。 - 需要写入时恢复保持寄存器区，确认目标、客户端、目标变量及源变量权限，用外部主站写测试值，等待现场回读、采集值和外部再次读取一致。
- 分别关闭目标或单变量写许可，核对读取继续成功、写入被拒绝且现场值保持原值，再恢复配置。
未写 S= 时使用默认站号；显式 S=3;F=3;0 覆盖默认值。多站模式为各站提供独立空间，未映射站读到零不能视为读到现场数据。单站模式按默认站号响应，客户端应同时匹配报文格式、站号、功能码和偏移。
类型占用与字节顺序
| 类型 | 外部读取范围与解释 |
|---|---|
| Boolean | 线圈 00001 使用 FC1，离散输入 10001 使用 FC2，两者是独立空间。 |
| Byte | 一个字节；主站仍按两字节读寄存器，另一个字节可能保留相邻内存，不能把整字直接当 Byte。 |
| Int16、UInt16 | 一个寄存器，有符号与无符号值域不同。 |
| Int32、UInt32、Float | 两个寄存器；Float 使用 IEEE 754，不能按整数解释。 |
| Int64、UInt64、Double | 四个寄存器，整数与浮点编码不同。 |
| Decimal | .NET 十六字节布局，八个寄存器，不是通用 PLC 十进制格式。 |
| String | 地址中明确字节长度，例如 len=4;40001 占两个寄存器；UTF-8 编码，空间不足会截断，需要预留补零空间。 |
| Object | 当前没有任意对象到 Modbus 内存的通用映射，应选择明确类型。 |
Int32 数值 2345 在 ABCD 下为 00 00 09 29；BADC 为 00 00 29 09，CDAB 为 09 29 00 00，DCBA 为 29 09 00 00。双方按同一顺序还原，现场值不因目标顺序改变。字符串反转则是每个十六位字内交换字节，不是倒序整个文本。
目标调试
进入“开发配置 → 数据转发”，选择 Modbus 服务端目标后打开“调试”。
| 功能 | 作用 |
|---|---|
| 读写 | 按当前映射地址读取或写入，检查站号、功能码、数据类型和权限。 |

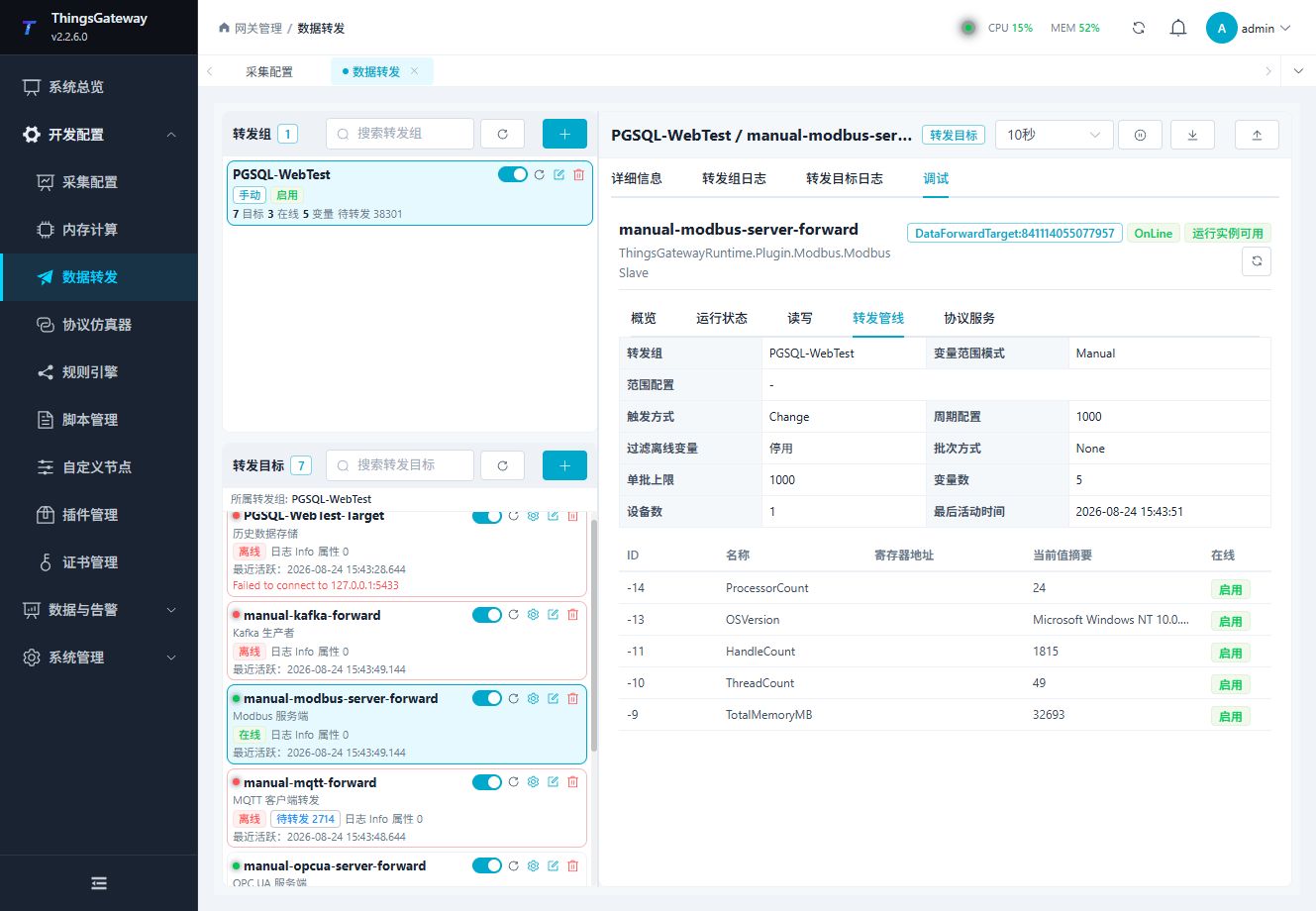

| 转发管线 | 查看转发组变量如何进入 Modbus 服务端映射。 |

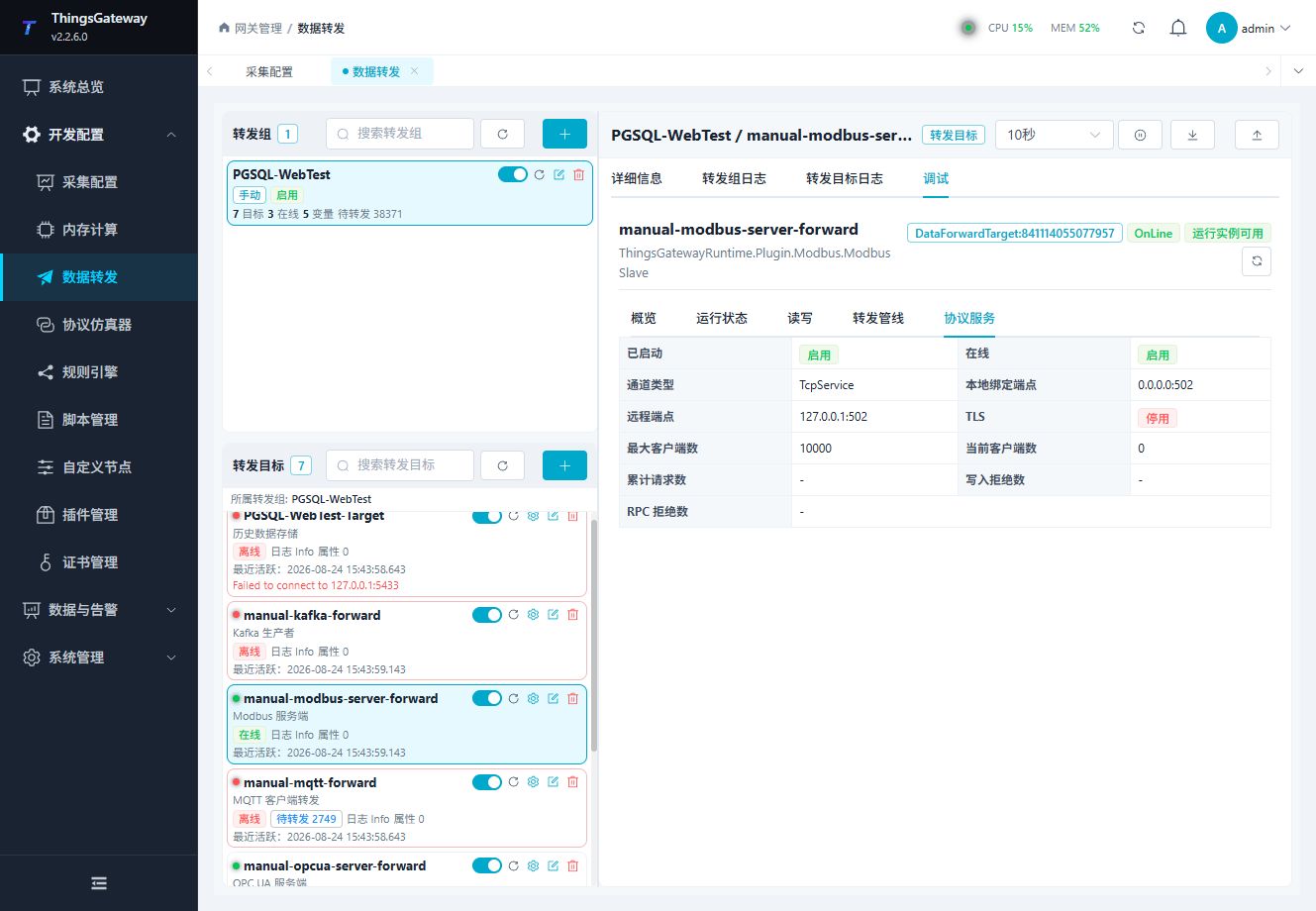

| 协议服务 | 查看监听端点、已连接客户端和协议服务状态。 |
读写
转发管线
协议服务
先执行读取确认地址和格式。写入或断开客户端前，必须确认变量、客户端和现场影响。

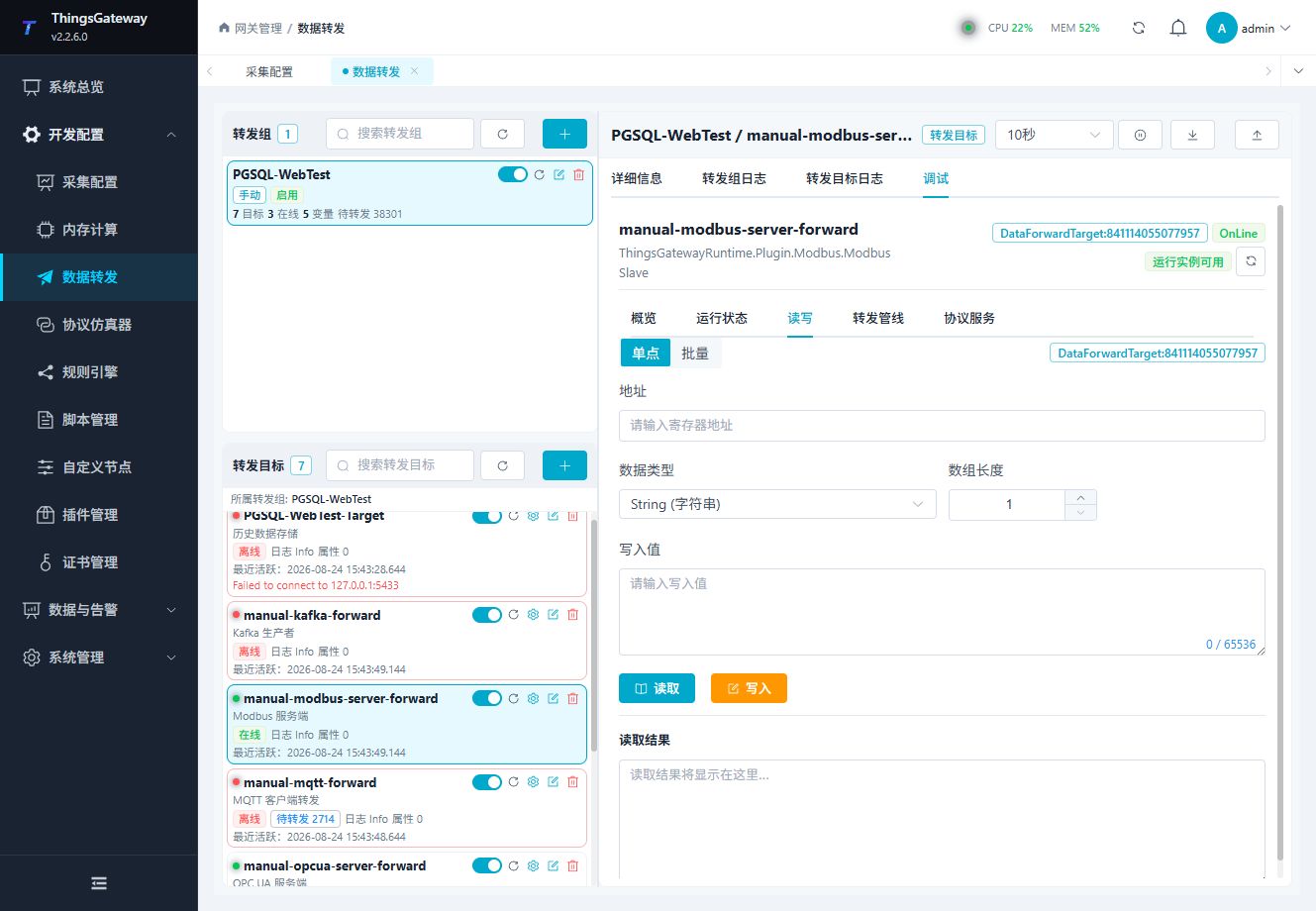

读写调试直接访问当前服务内存，不会新建网络主站，也不能单独验证网络权限。对未映射地址 40101 写入并读回，只能证明偏移 100 的本地内存改变；它不会新增采集变量，也不证明现场发生写入。数组长度读取连续空间，批量模式则逐地址返回状态，未映射位置的零值不能当作第二个现场点。
验证方法
- 启用目标，确认协议服务正在监听。
- 使用外部 Modbus 主站连接服务端。
- 在每个已配置数据区读取一个测试变量，核对地址、值和数据格式。
- 需要写入时，确认目标、客户端和变量权限，再写一个安全值并核对网关变量。
常见问题
| 现象 | 检查方法 |
|---|---|
| 主站无法连接 | 通道类型、本地绑定地址、端口占用、防火墙、最大连接数和客户端权限。 |
| 主站读不到值 | 站号、功能码、目标变量地址、转发组范围和数据类型。 |
| 数值字节顺序不对 | 数据解析顺序、字符串反转、目标数据类型和主站格式。 |
| 写入被拒绝 | 目标“允许RPC写入”、客户端权限、变量权限和主站写功能码。 |
| 串口没有响应 | 串口占用、波特率、数据位、校验位、停止位、流控和帧间隔。 |
