KELID2008Master

插件用途​

KELID2008 UDP 主动上报接收和变量映射驱动

选择入口​

进入“开发配置 → 采集配置”，创建设备并在“采集插件”中选择“KELID2008Master”。

支持的通道和数据类型​

通道类型配置前检查
UDP确认本地绑定地址、端口和防火墙规则，并核对报文来源。
TCP 客户端确认设备 IP、端口和网关到设备的网络可达性。
串口确认串口未被其它程序占用，并与设备保持一致的波特率、数据位、停止位和校验位。

可选数据类型： Boolean、Byte、Int16、UInt16、Int32、UInt32、Int64、UInt64、Float、Double、String、Decimal

地址规则​

  • 变量地址填写 1，表示 KELID2008 通道 1；留空时也接收通道 1 的上报值。
  • 填写其它地址的变量不会被当前通道更新。
  • 该插件只接收设备主动上报，不支持主动读取或变量写入。

设备调试​

进入“开发配置 → 采集配置”，选择当前设备后点击“更多功能”并打开“调试”。

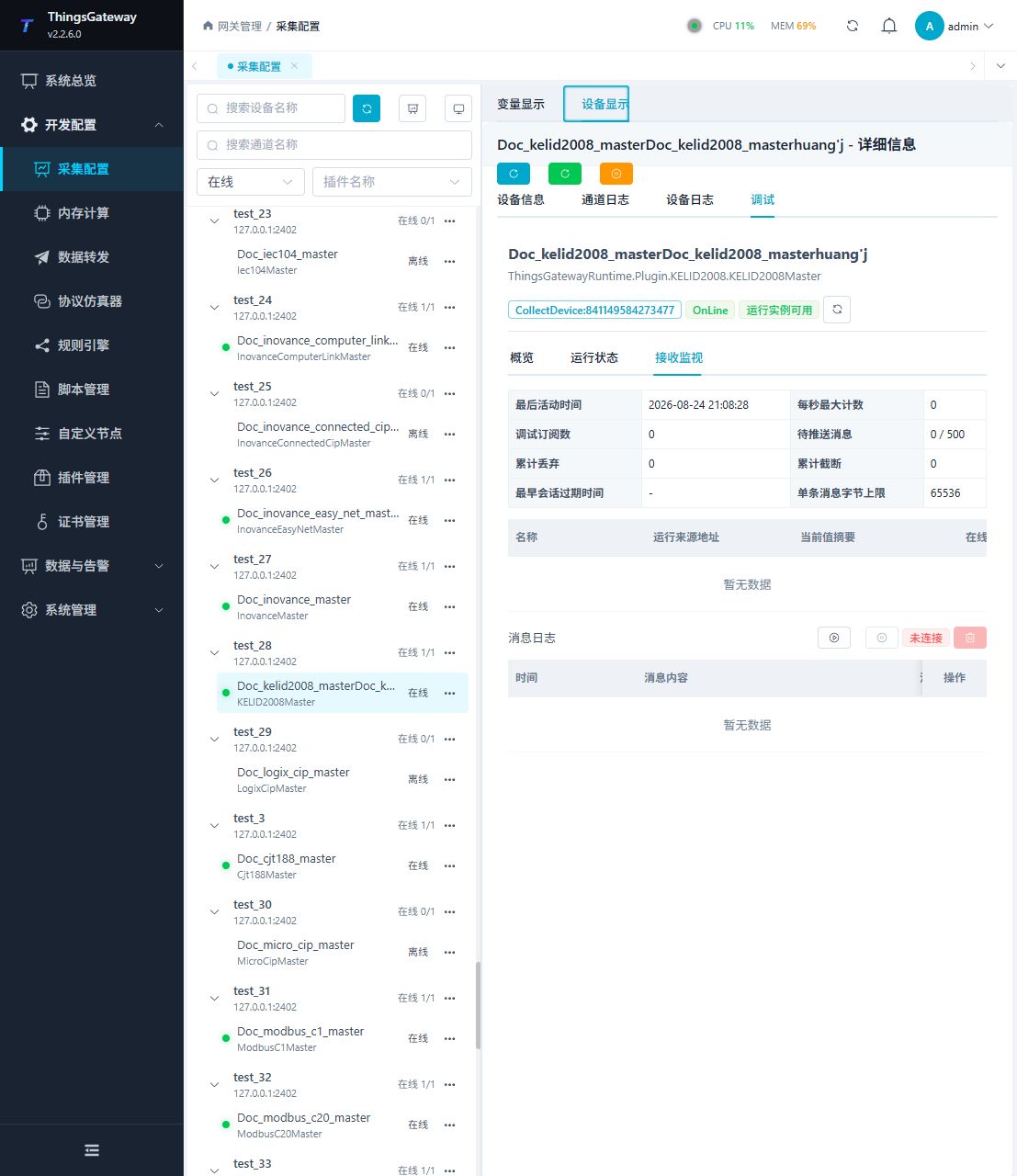

专用调试页​

协议调试页使用接收监视，展示 KELID2008 主动上报进入变量后的状态。

功能作用
最后活动时间查看最近一条合法 KELID2008 报文的接收时间。
变量表格查看通道 1 的当前值、在线状态、采集时间和最近错误。
消息统计查看调试队列、丢弃和截断数量。
消息日志观察当前调试会话收到的报文。

KELID2008Master 调试子页 1

验证重点​

  1. 创建一个地址为 1 的测试变量，并启用设备和变量。
  2. 让现场设备发送一条已知数值的测试报文。
  3. 确认接收监视出现新记录，变量当前值等于测试值，采集时间同步更新。
  4. 再创建一个其它地址的变量，确认它不会被通道 1 的报文错误更新。

排障差异​

  • 接收监视没有新报文：确认设备正在主动上报，并核对 UDP/TCP/串口通道、帧边界和报文格式。
  • 有报文但变量不更新：变量地址应为 1 或留空；其它地址不会匹配通道 1。
  • 数值不正确：核对变量数据类型和数据解析顺序，并与原始报文中的通道 1 数值比较。
  • 串口设备无响应：确认串口未被占用，并核对波特率、数据位、停止位和校验位。

相关操作​

  • 采集配置：查看通道、设备和公共变量配置。
  • 插件索引：查找其它采集或数据转发插件。
