DTSU6606 电能表
插件用途
通过 Modbus RTU 帧采集 DTSU6606 寄存器，并一次读取三相电压、电流、功率、功率因数和频率。配置页面中的插件名称为“Dtsu6606Master”。
选择入口与支持范围
进入“开发配置 → 采集配置”，创建串口、TCP 客户端或 TCP 服务端通道，再创建设备并选择“Dtsu6606Master”。TCP 通道承载 RTU 帧，不支持 UDP。
支持 Boolean、Byte、常用整数、Float、Double 和 String。公共变量配置见采集配置。
插件参数
| 参数 | 默认值 | 说明 |
|---|---|---|
| Modbus 帧格式 | ModbusRtu | 固定使用 RTU，不能切换为 TCP 或 ASCII 帧。 |
| 电表站号 | 1 | DTSU6606 地址，必须与电表一致。 |
| 数据解析顺序 | CDAB | 多字节数值的默认顺序。 |
| FC1 / FC2 上限 | 1600 / 1600 | 单次位读取上限。 |
| FC3 / FC4 上限 | 100 / 100 | 单次寄存器读取上限。 |
| FC15 / FC16 上限 | 1968 / 123 | 单次批量写入上限。 |
| DTU ID | - | DTU 服务接入时使用。 |
地址与特殊方法
通用 Modbus 地址使用 00001、10001、30001、40001；可用 ;s=2; 指定站号、用 ;w=16; 指定写功能码。
| 方法 | 用途 | 参数 |
|---|---|---|
ReadElectricalParametersAsync | 读取完整电参量快照 | - |
快照包含 A/B/C 相电压和电流，各相及总有功、无功、视在功率，各相及总功率因数，以及频率；单位分别为 V、A、kW、kvar、kVA 和 Hz。
设备调试

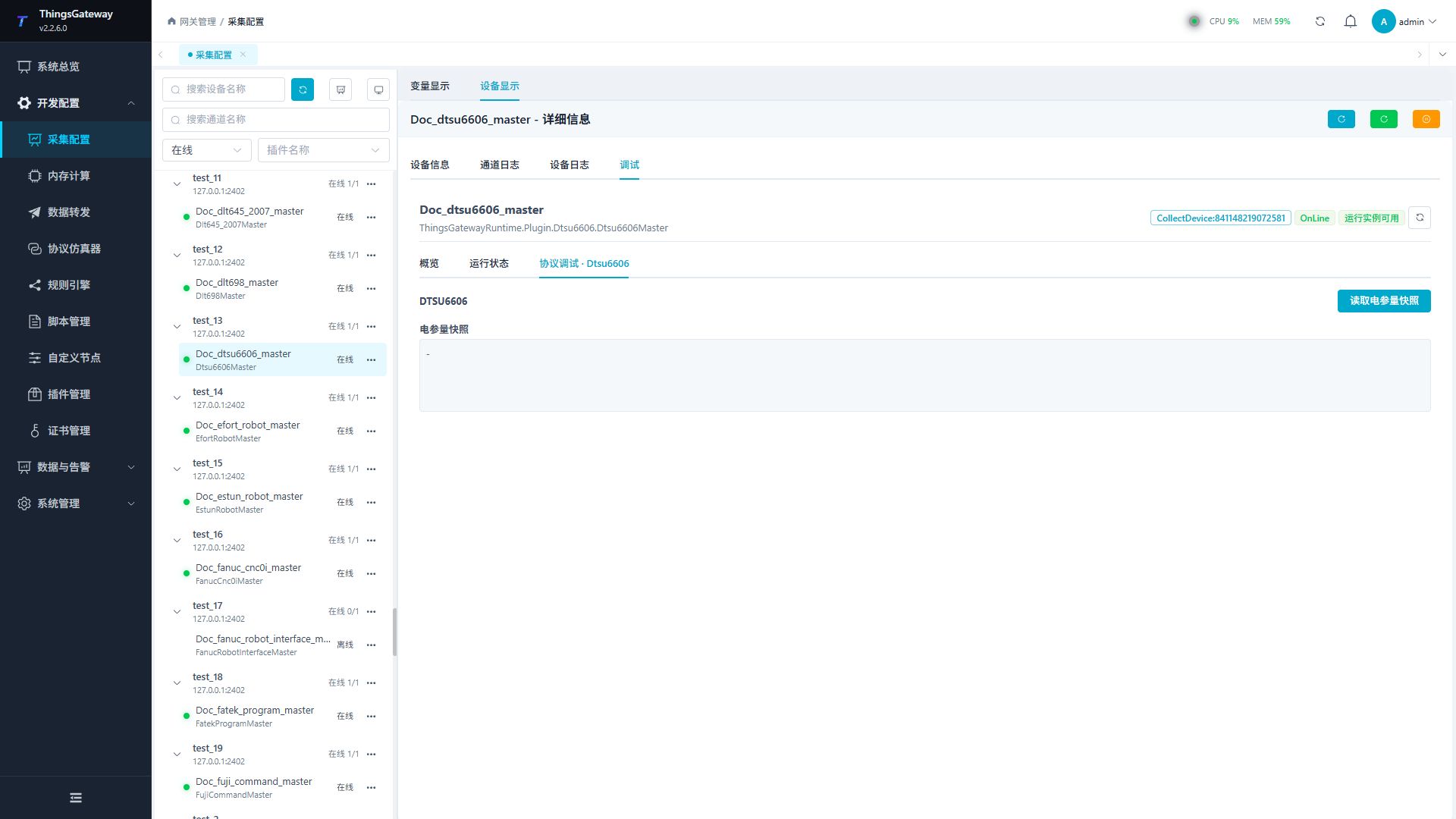

进入“开发配置 → 采集配置”，选择 DTSU6606 设备，打开“调试 → 协议调试 · Dtsu6606”。
| 功能 | 作用 |
|---|---|
| 读取电参量快照 | 一次读取并显示完整三相电参量，本页没有写入操作。 |
验证方法
- 确认设备在线，点击“读取电参量快照”。
- 将电压、电流、功率和频率与电表显示或校验仪比较。
- 需要周期变量时，再按点表创建对应寄存器变量。
常见问题
| 现象 | 检查方法 |
|---|---|
| 没有响应 | RTU 帧格式、站号、串口参数、TCP 透传和网络。 |
| 数值明显异常 | 数据解析顺序、寄存器地址、设备型号和倍率。 |
| 部分字段异常 | 电表接线、相序、设备状态和响应长度。 |
