VibrationStreamMaster

插件用途​

接收振动传感器实时值和峰值上报并映射变量

选择入口​

进入“开发配置 → 采集配置”，创建设备并在“采集插件”中选择“VibrationStreamMaster”。

支持的通道和数据类型​

通道类型配置前检查
TCP 客户端确认设备 IP、端口和网关到设备的网络可达性。

可选数据类型： Int32、Double、String

插件参数​

协议参数​

参数说明
站号默认：1；范围：1～65535；填写：文本输入。设置协议通信使用的站号。

地址规则​

变量地址数据类型含义
actual.x、actual.y、actual.zDouble实时 X、Y、Z 三轴值。
peak.accelerationx、peak.accelerationy、peak.accelerationzDouble峰值报文中的三轴加速度。
peak.speedx、peak.speedy、peak.speedzDouble峰值报文中的三轴速度。
peak.offsetx、peak.offsety、peak.offsetzInt32峰值报文中的三轴偏移。
peak.temperature、peak.voltageDouble峰值报文中的温度和电压。
peak.intervalInt32设备上报的发送间隔。
addressInt32设备上报的站号。

单位以传感器协议和现场配置为准。该插件只接收设备主动上报，不支持变量写入。

设备调试​

进入“开发配置 → 采集配置”，选择当前设备后点击“更多功能”并打开“调试”。

专用调试页​

协议调试页使用接收监视，展示实时值和峰值报文进入变量映射后的状态。

功能作用
最后活动时间查看最近一条合法振动报文的接收时间。
变量表格查看振动字段、当前值、在线状态、采集时间和最近错误。
消息统计查看调试队列、丢弃和截断数量。
消息日志观察当前调试会话收到的实时或峰值报文。

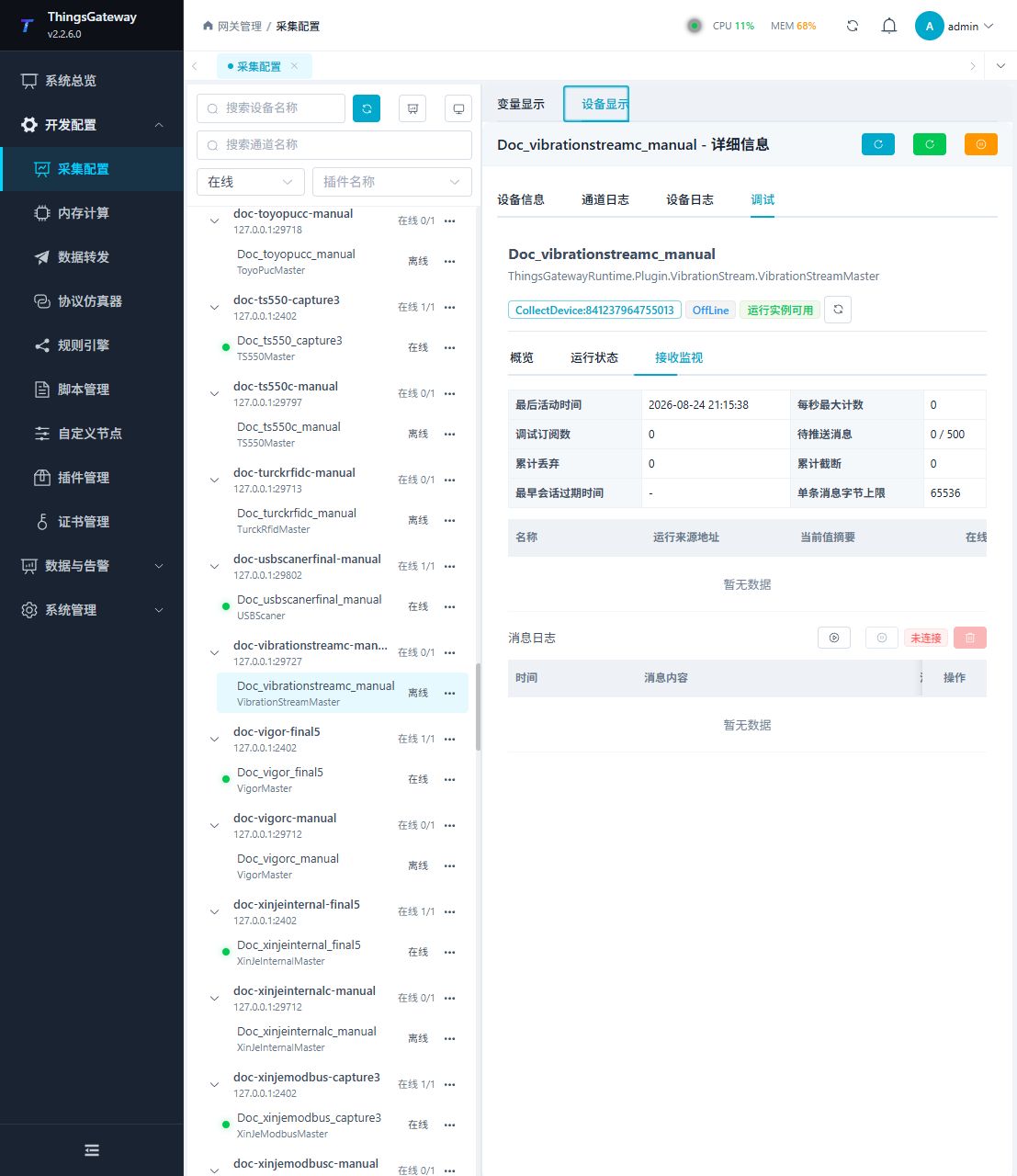

VibrationStreamMaster 调试子页 1

验证重点​

  1. 创建 actual.x、actual.y、actual.z 和 address 测试变量。
  2. 让目标站号的传感器发送实时值报文，确认三轴值、站号和采集时间更新。
  3. 再发送峰值报文，确认加速度、速度、偏移、温度、电压和间隔字段按各自地址更新。
  4. 核对变量站号与设备“站号”一致，避免其它传感器报文进入当前设备。
  5. 与传感器调试工具比较同一帧数据；单位以现场协议定义为准，不从字段名推断。

排障差异​

  • 接收监视没有新报文：确认传感器正在主动上报，并检查 TCP 连接、站号和报文边界。
  • 只有实时值或只有峰值更新：确认设备已启用对应报文类型，并核对变量使用 actual.* 或 peak.* 地址。
  • 三轴值错位：检查 X/Y/Z 地址与传感器安装方向，不要通过交换变量名称掩盖现场方向错误。
  • 其它站号数据混入：核对设备“站号”和报文中的 address。

相关操作​

  • 采集配置：查看通道、设备和公共变量配置。
  • 插件索引：查找其它采集或数据转发插件。
