LKSISMaster
插件用途
LKSIS UDP 主动上报接收和变量映射驱动
选择入口
进入“开发配置 → 采集配置”，创建设备并在“采集插件”中选择“LKSISMaster”。
支持的通道和数据类型
| 通道类型 | 配置前检查 |
|---|---|
| UDP | 确认本地绑定地址、端口和防火墙规则，并核对报文来源。 |
可选数据类型： Boolean、Byte、Int16、UInt16、Int32、UInt32、Int64、UInt64、Float、Double、String、Decimal
地址规则
- LKSIS 地址格式：十进制点号[;TYPE=点类型]。TYPE=0 或省略 TYPE 表示 AI 模拟量，TYPE=1 表示 DI 开关量；例如 123;TYPE=0、456;TYPE=1。变量值由 UDP 主动上报更新，不支持寄存器轮询和写入。
设备调试

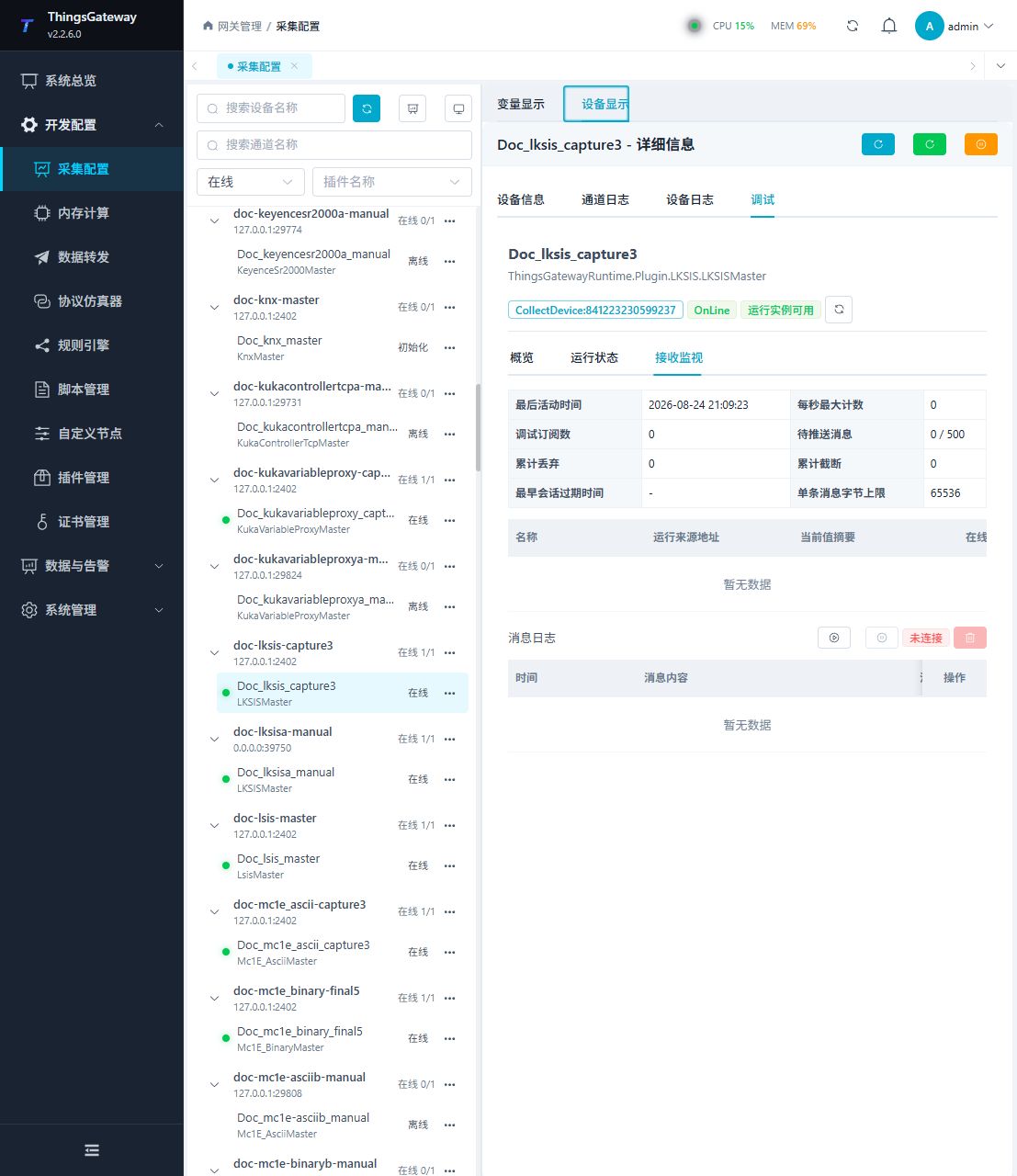

进入“开发配置 → 采集配置”，选择当前设备后点击“更多功能”并打开“调试”。
专用调试页
协议调试页使用接收监视，展示 LKSIS UDP 主动上报进入变量映射后的状态。
| 功能 | 作用 |
|---|---|
| 最后活动时间 | 查看最近一条合法 LKSIS 报文的接收时间。 |
| 变量表格 | 查看点号、当前值、在线状态、采集时间和最近错误。 |
| 消息统计 | 查看调试队列、丢弃和截断数量。 |
| 消息日志 | 观察当前调试会话收到的上报消息。 |
验证重点
让现场设备发送一条测试报文；“接收监视”应出现新的接收记录，对应变量值和采集时间应同步更新。
排障差异
- 接收监视没有新报文：确认现场设备正在主动上报，并核对监听通道、报文格式和变量字段映射。
