ScaleStreamMaster

插件用途

接收电子秤串口或反向 TCP 连续输出并映射变量

选择入口

进入“开发配置 → 采集配置”，创建设备并在“采集插件”中选择“ScaleStreamMaster”。

支持的通道和数据类型

通道类型	配置前检查
串口	确认串口未被其它程序占用，并与设备保持一致的波特率、数据位、停止位和校验位。
TCP 服务端	确认本地监听地址和端口可用，并允许现场设备主动连接网关。

可选数据类型： Boolean、Int32、Double、String

插件参数

数据格式

参数	说明
启用校验字节	默认：否；填写：开关。控制“启用校验字节”功能是否启用。

连接配置

参数	说明
来源 IP	填写：文本输入。设置建立连接时使用的来源 IP。

地址规则

变量地址	数据类型	含义
weight	Double	当前重量值。
tare	Double	当前皮重值。
unit	String	设备上报的重量单位。
net	Boolean	是否为净重。
positive	Boolean	重量符号是否为正。
outofrange	Boolean	是否超出量程。
stable	Boolean	当前重量是否稳定。
print	Boolean	设备是否请求打印。
tenfold	Boolean	是否使用十倍分辨率。
valid	Boolean	本次称重数据是否有效。
extended	Boolean	是否为扩展格式报文。
taretype	Int32	皮重类型编号。
source	String	本次报文的来源标识。

该插件只接收电子秤连续输出，不支持主动读取或变量写入。

设备调试

进入“开发配置 → 采集配置”，选择当前设备后点击“更多功能”并打开“调试”。

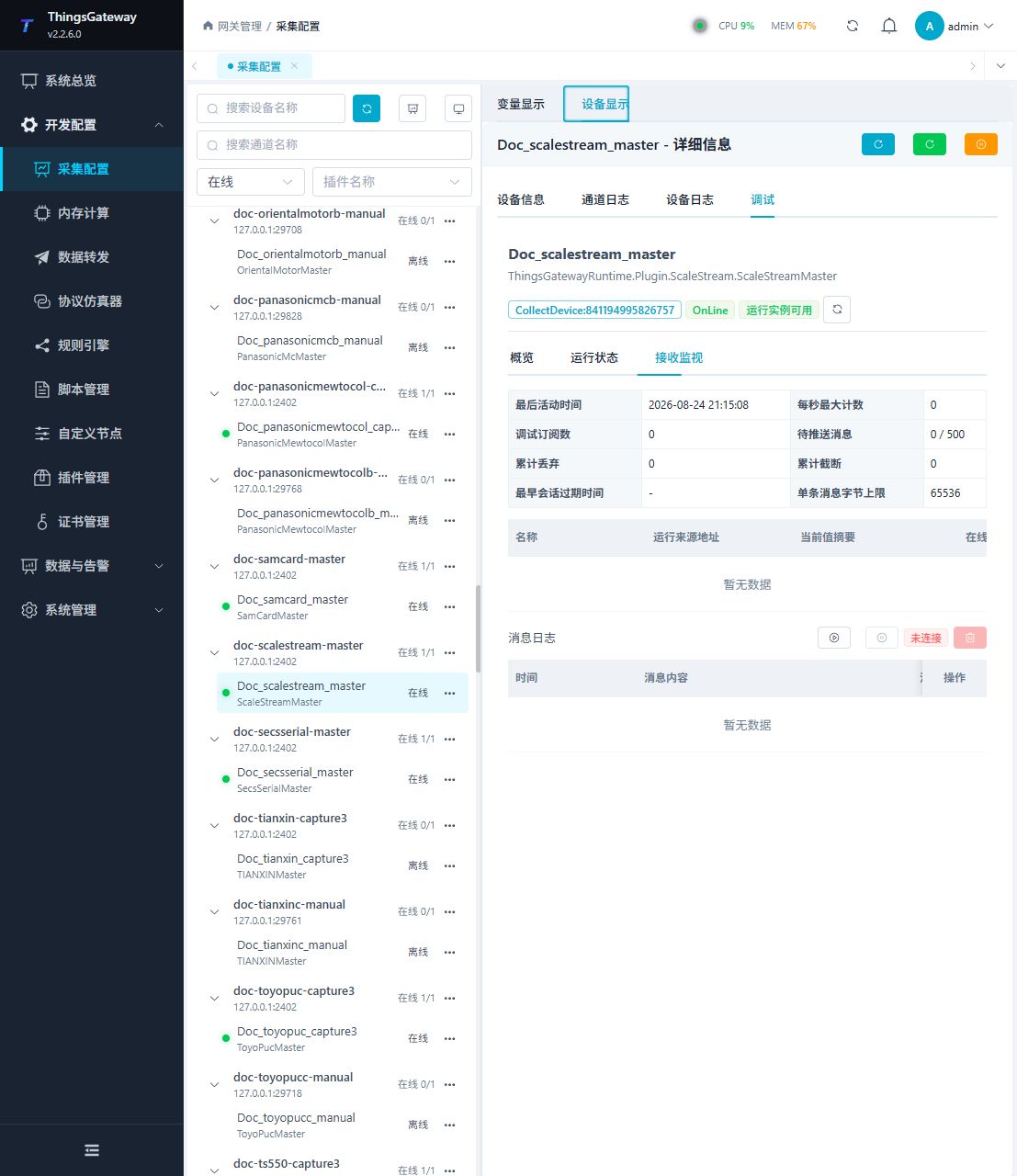

专用调试页

协议调试页使用接收监视，展示称重报文解析和变量映射状态。

功能	作用
最后活动时间	查看最近一条合法称重报文的接收时间。
变量表格	查看称重字段、当前值、在线状态、采集时间和最近错误。
消息统计	查看调试队列、丢弃和截断数量。
消息日志	观察当前调试会话收到的连续输出。

验证重点

1. 先创建 weight、unit、stable 和 valid 四个测试变量。
2. 让电子秤输出一条已知重量报文，确认接收监视出现新记录。
3. 核对重量、单位、稳定状态和有效状态与电子秤显示一致，采集时间同步更新。
4. 使用砝码改变重量，确认 weight 更新；重量稳定后 stable 应反映设备上报状态。
5. 配置来源 IP 时，再从其它来源发送测试报文，确认不会错误更新当前设备变量。

排障差异

• 接收监视没有新报文：确认电子秤正在连续输出，并核对串口或反向 TCP 通道和帧边界。
• 有报文但字段为空：检查设备输出格式是否受支持，以及变量地址是否使用本页固定字段名。
• 重量正确但有效状态为否：检查设备状态字符、量程和校验；不要把无效重量用于业务计算。
• 只接受指定设备时仍混入其它来源：填写并核对“来源 IP”，同时检查反向 TCP 客户端地址。
• 启用校验后全部报文失败：确认设备报文确实包含匹配的校验字节。
• 串口设备无响应：确认串口未被占用，并核对波特率、数据位、停止位和校验位。

相关操作

• 采集配置：查看通道、设备和公共变量配置。
• 插件索引：查找其它采集或数据转发插件。
