A3CMaster
插件用途
三菱 A3C 串行协议地址读写、状态和控制驱动
选择入口
进入“开发配置 → 采集配置”，创建设备并在“采集插件”中选择“A3CMaster”。
支持的通道和数据类型
| 通道类型 | 配置前检查 |
|---|---|
| 串口 | 确认串口未被其它程序占用，并与设备保持一致的波特率、数据位、停止位和校验位。 |
| TCP 客户端 | 确认设备 IP、端口和网关到设备的网络可达性。 |
| TCP 服务端 | 确认本地监听地址和端口可用，并允许现场设备主动连接网关。 |
可选数据类型： Boolean、Byte、Int16、UInt16、Int32、UInt32、Int64、UInt64、Float、Double、String、Decimal
插件参数
协议参数
| 参数 | 说明 |
|---|---|
| 默认站号 | 默认：0；填写：文本输入。设置未在变量地址中单独指定站号时使用的默认站号。 |
| 启用和校验 | 默认：是；填写：开关。控制“启用和校验”功能是否启用。 |
数据格式
| 参数 | 说明 |
|---|---|
| A3C帧格式 | 默认：1；填写：下拉选择。设置数据解析或序列化使用的A3C帧格式。 |
地址规则
- A3C 位软元件区：X、Y、M、S、L、F、V、B、SM、SB、DX、DY、TS、TC、SS、SC、CS、CC。
- A3C WORD 软元件区：D、SD、W、SW、R、Z、ZR、TN、SN、CN。
- 可使用 s=2;D100 为单个地址覆盖默认站号；WORD 区布尔访问必须显式指定 .0 至 .15 位号。
特殊方法
| 方法 | 用途 | 参数 |
|---|---|---|
| RemoteRunAsync | 运行 PLC | 无参数 |
| RemoteStopAsync | 停止 PLC | 无参数 |
| ReadPlcTypeAsync | 读取 PLC 型号 | 无参数 |
设备调试
进入“开发配置 → 采集配置”，选择当前设备后点击“更多功能”并打开“调试”。

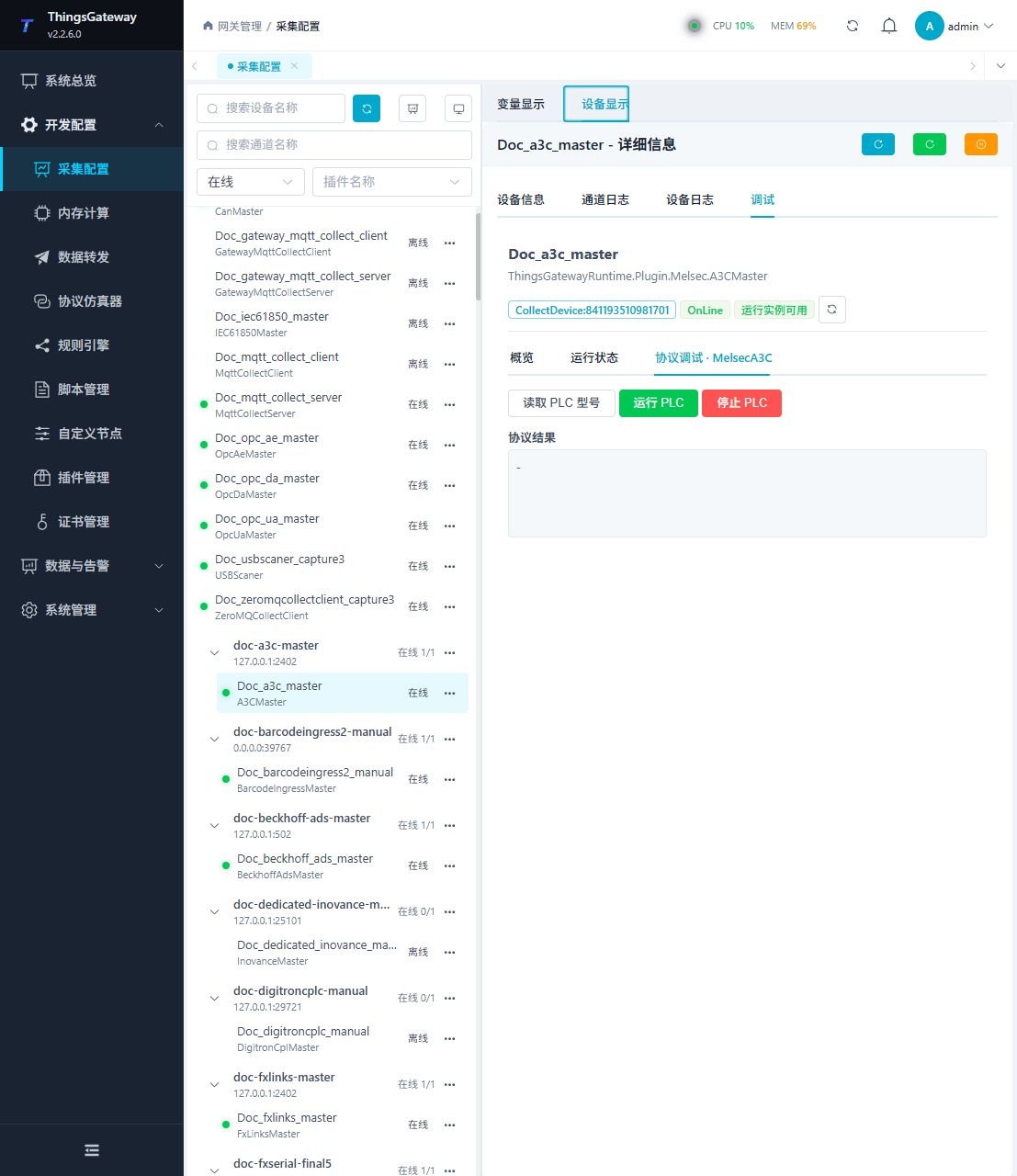

专用调试页
协议调试页提供 PLC 型号读取以及远程运行、停止操作。
| 功能 | 作用 |
|---|---|
| 读取 PLC 型号 | 无需改变 PLC 状态，用于确认站号、帧格式和链路参数是否正确。 |
| 远程运行 | 将 PLC 切换到运行状态，属于控制操作。 |
| 远程停止 | 将 PLC 切换到停止状态，属于控制操作。 |
调试要点
先读取 PLC 类型；远程运行和停止属于高风险控制，执行前必须二次确认。
验证重点
- 先执行“读取 PLC 型号”，确认返回型号与现场 PLC 一致。
- 使用一个已知 WORD 地址读取测试值，例如
D100，再与编程软件中的同一地址核对。 - 使用布尔变量时，以
D100.0这类显式位号验证 WORD 内位访问。 - 只有在 PLC 允许远程控制且现场设备处于安全状态时，才验证远程运行或停止；执行后应在 PLC 状态和调试结果中看到一致变化。
排障差异
- 读取 PLC 型号没有返回：核对通道参数、默认站号、A3C 帧格式和“启用和校验”，再查看收发报文是否使用相同格式。
- WORD 可以读取但布尔位失败：确认地址包含
.0至.15位号，不要直接把 WORD 地址当作布尔地址。 - 特殊方法执行失败：核对方法参数和权限；控制、写入或复位类方法还需确认设备处于允许操作的状态。
- 串口设备无响应：确认串口未被占用，并核对波特率、数据位、停止位和校验位。
