ShineIn 光源控制器
插件用途
机器视觉光源控制器采集驱动
选择入口
进入“开发配置 → 采集配置”，创建设备并在“采集插件”中选择“ShineIn 光源控制器”。
支持的通道和数据类型
| 通道类型 | 配置前检查 |
|---|---|
| TCP 客户端 | 确认设备 IP、端口和网关到设备的网络可达性。 |
| TCP 服务端 | 确认本地监听地址和端口可用，并允许现场设备主动连接网关。 |
| 串口 | 确认串口未被其它程序占用，并与设备保持一致的波特率、数据位、停止位和校验位。 |
可选数据类型： Boolean、Byte、Int16、UInt16、Int32、UInt32、Int64、UInt64、Float、Double、String、Decimal
插件参数
协议参数
| 参数 | 说明 |
|---|---|
| 默认通道 | 默认：1；范围：1～8；填写：文本输入。设置协议通信使用的默认通道。 |
连接配置
| 参数 | 说明 |
|---|---|
| DTU ID | 填写：文本输入。设置通过 DTU 服务识别当前设备连接的标识。 |
地址规则
- 地址使用 Color、Light、LightDegree、WorkMode、Address、PulseWidth 或 Channel，可用 c=2;Light 覆盖 1 至 8 的读取通道；设备常用串口参数为 57600、8E1。
设备调试

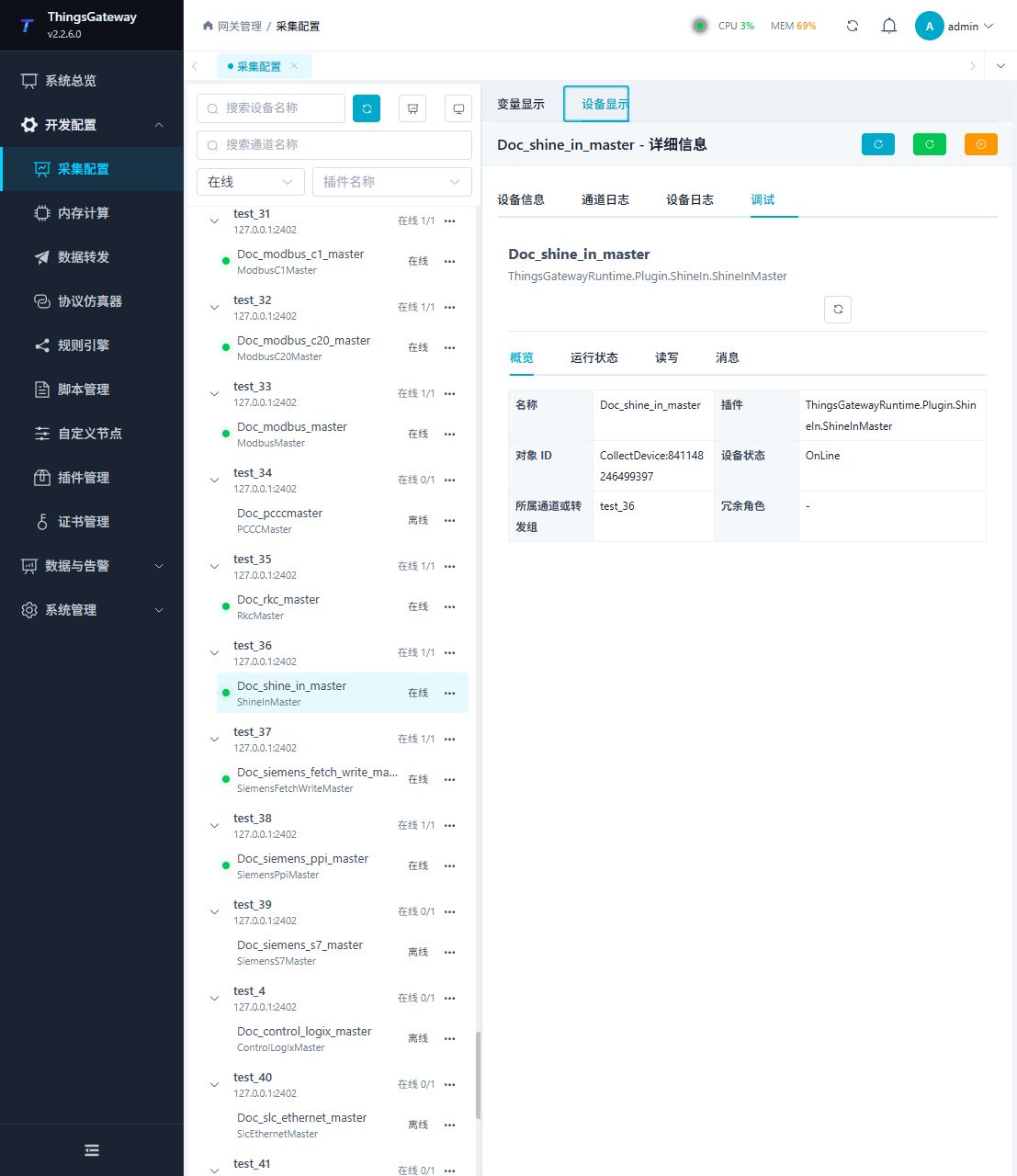

进入“开发配置 → 采集配置”，选择当前设备后点击“更多功能”并打开“调试”。
专用调试页
当前插件使用公共读写和消息面板验证 ShineIn 光源控制器地址与响应。

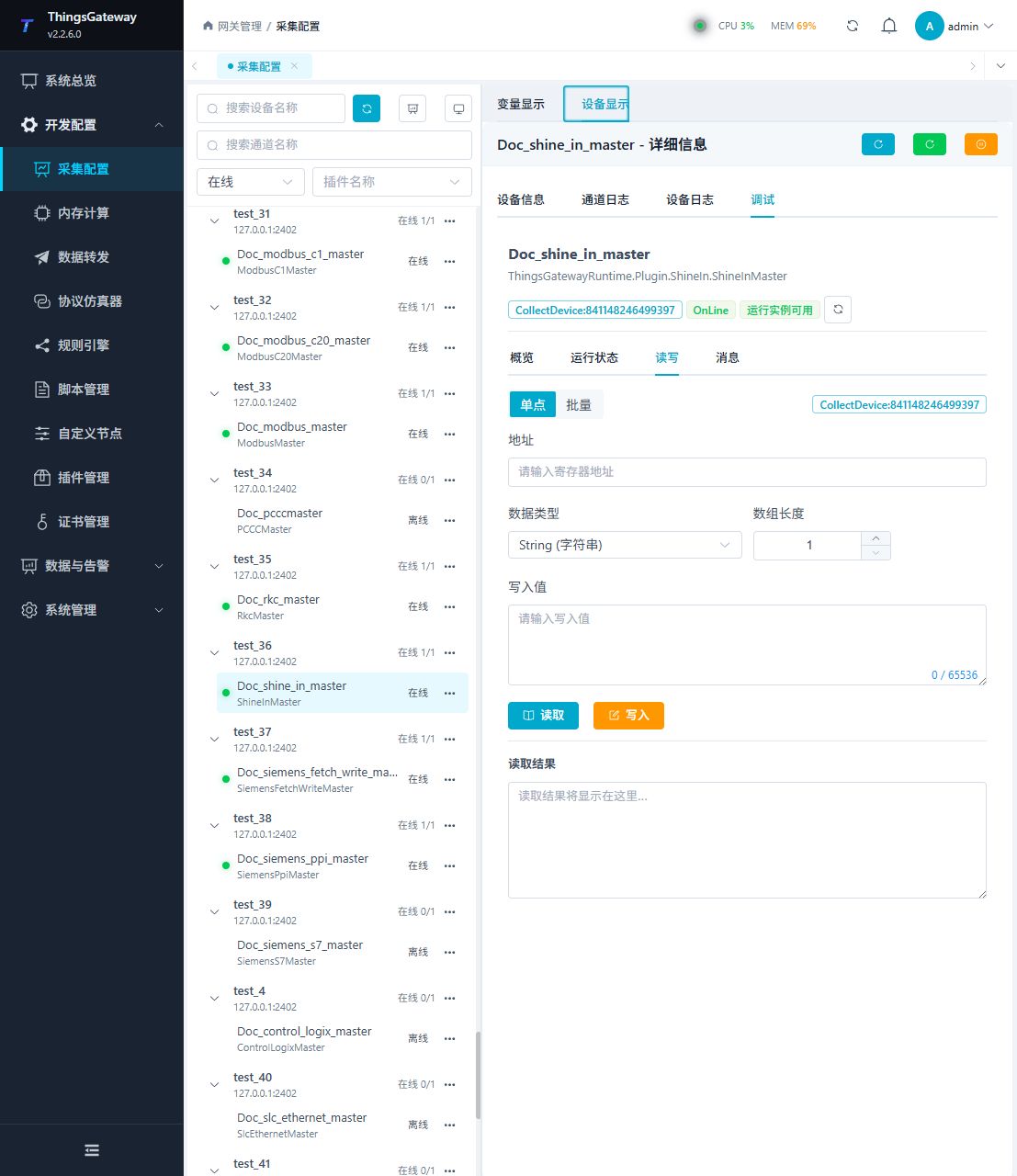

| 功能 | 作用 |
|---|---|
| 读写 | 按通道和参数地址读取或写入测试值。写入亮度或状态前确认现场允许。 |
| 消息 | 查看请求、响应和协议日志，用于核对默认通道、地址、命令和错误码。 |
验证重点
使用一个已确认的现场地址执行读取，返回值、数据类型和字节顺序应与点表一致；可写点位写入后应按现场要求回读。
排障差异
- 地址读取失败：按本页地址规则逐项核对站号、寄存器或节点标识，并确认数据类型与设备点表一致。
- 串口设备无响应：确认串口未被占用，并核对波特率、数据位、停止位和校验位。
