LsisMaster
插件用途
LSIS Cnet 与 Fast Ethernet PLC 地址读写驱动
选择入口
进入“开发配置 → 采集配置”，创建设备并在“采集插件”中选择“LsisMaster”。
支持的通道和数据类型
| 通道类型 | 配置前检查 |
|---|---|
| 串口 | 确认串口未被其它程序占用，并与设备保持一致的波特率、数据位、停止位和校验位。 |
| TCP 客户端 | 确认设备 IP、端口和网关到设备的网络可达性。 |
| TCP 服务端 | 确认本地监听地址和端口可用，并允许现场设备主动连接网关。 |
可选数据类型： Boolean、Byte、Int16、UInt16、Int32、UInt32、Int64、UInt64、Float、Double、String
插件参数
协议参数
| 参数 | 说明 |
|---|---|
| 线协议 | 默认：0；填写：下拉选择。线协议；Cnet 支持串口、TCP 客户端和 TCP 服务端会话；Fast Ethernet 仅支持 TCP 客户端 |
| Cnet 站号 | 默认：5；填写：文本输入。Cnet 站号；范围为 00H 至 1FH，默认 05H |
| CPU 系列 | 默认：160；填写：下拉选择。CPU 系列；写入 Fast Ethernet 请求头的目标 CPU 系列代码 |
| 模块基座号 | 默认：0；填写：文本输入。模块基座号；Fast Ethernet 通信模块所在基座，范围为 0 至 15 |
| 模块槽号 | 默认：3；填写：文本输入。模块槽号；Fast Ethernet 通信模块所在槽位，范围为 0 至 15 |
| 公司标识 | 默认：LSIS-XGT；填写：文本输入。公司标识；Fast Ethernet 帧头使用的八个可打印 ASCII 字符 |
地址规则
- LSIS PLC 设备区：P、M、L、K、F、T、C、D、S、Q、I、N、U、Z、R。
- Boolean 必须使用显式 X 位地址，例如 MX103 或 MX10.3，末位按十六进制 0 至 F 解释。
- 非 Boolean 地址使用 B、W、D、L 宽度，例如 MB100、DW100、DD100、DL100；省略宽度时按 WORD 地址解释，例如 D100 等价于 DW100。
- 非 Boolean 的 U 区拓扑地址接受 U十六进制.十进制 或 U十进制.十进制.十进制，I/Q 区拓扑地址接受三个十进制分量；拓扑位地址当前不支持。
- Cnet 支持串口、TCP 客户端和 TCP 服务端会话；Fast Ethernet 仅支持 TCP 客户端，常用端口为 2004。
- CPU 直连专用串口参考行为未形成可信完整写入合同，当前版本不以该模式替代 Cnet。
设备调试
进入“开发配置 → 采集配置”，选择当前设备后点击“更多功能”并打开“调试”。
专用调试页
当前插件使用公共读写和消息面板验证 LSIS PLC 地址与响应。
| 功能 | 作用 |
|---|---|

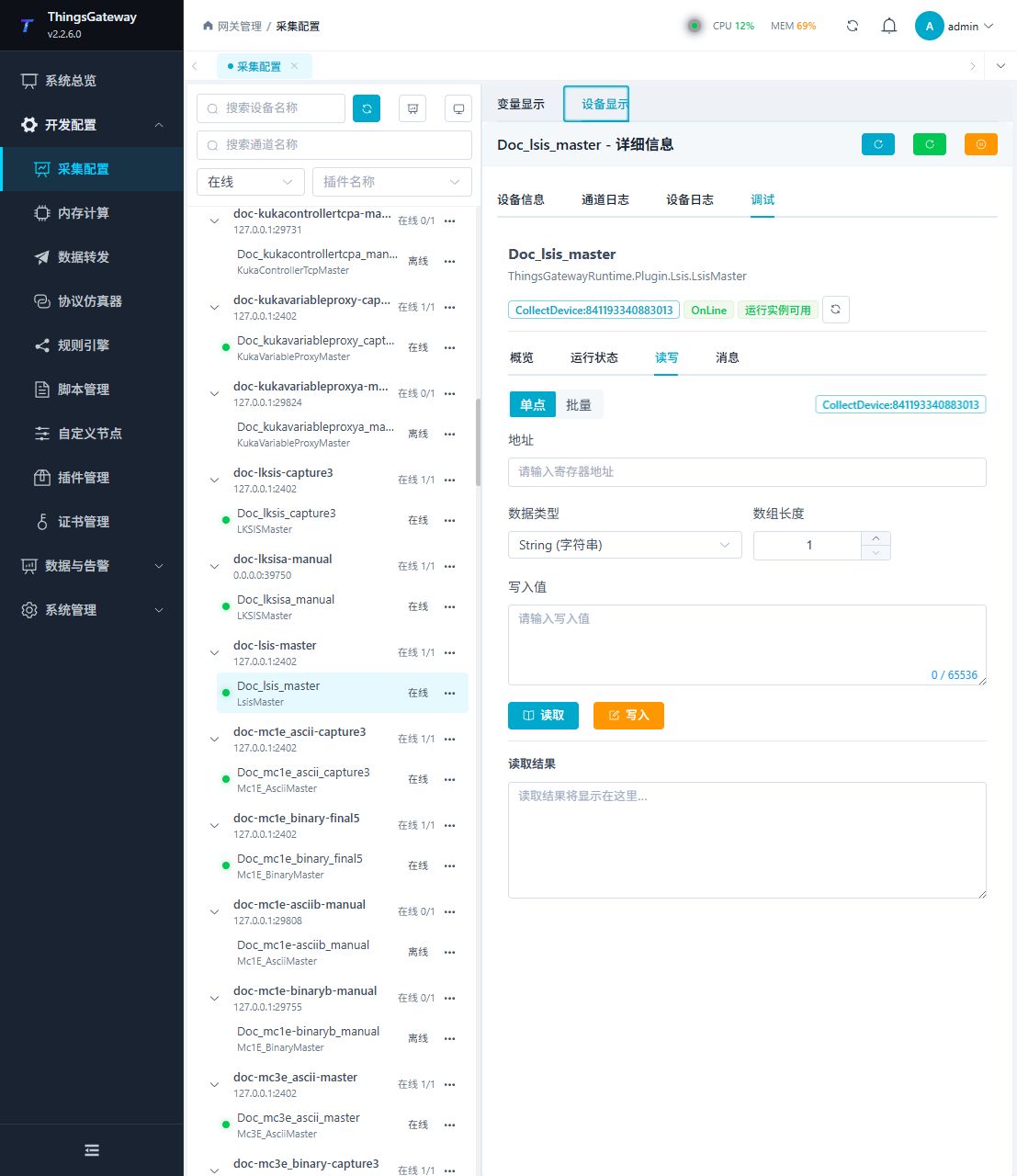

| 读写 | 按当前地址规则读取或写入测试点，并显示结果。写入前确认目标区域和现场安全。 |

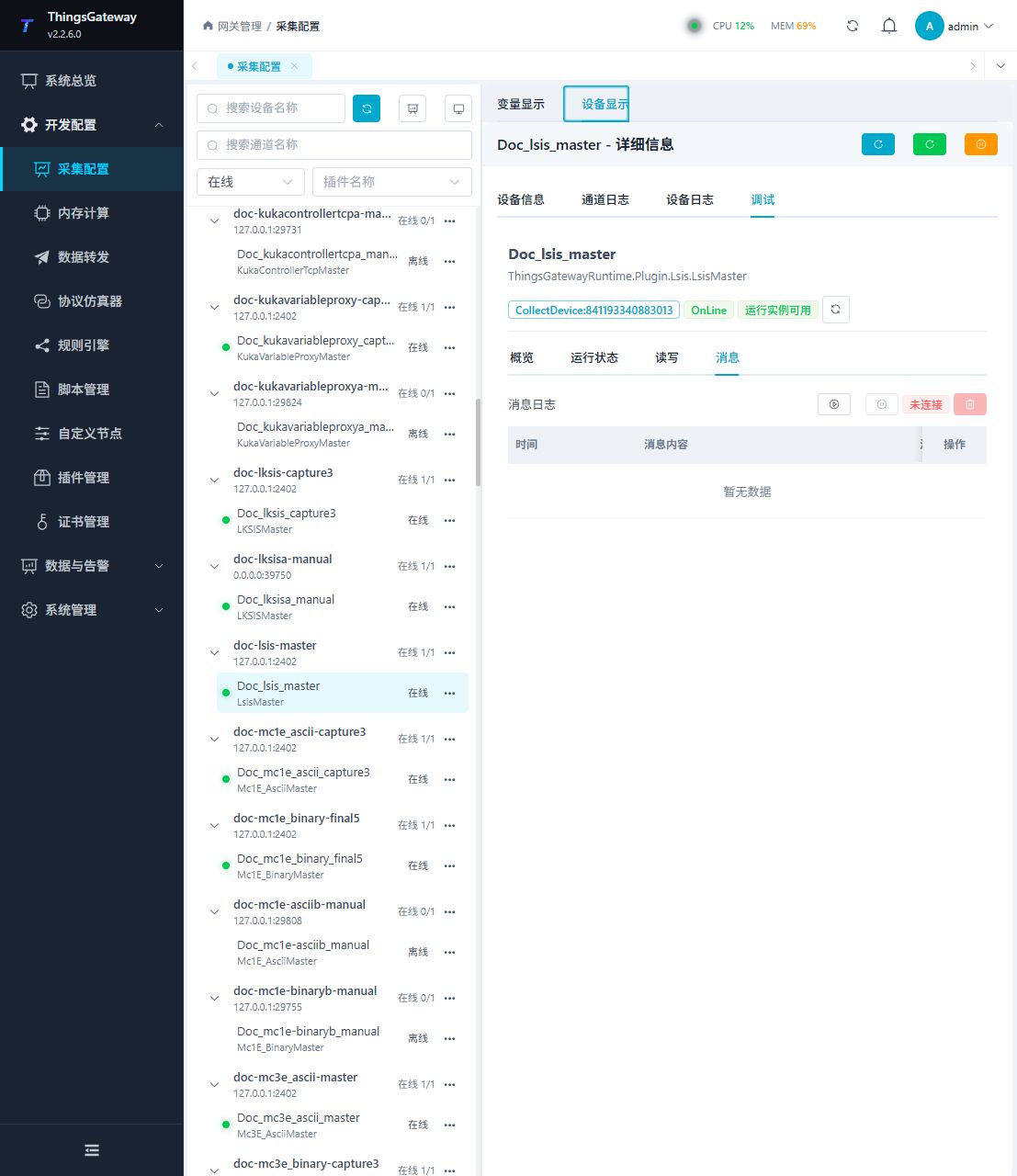

| 消息 | 查看请求、响应和协议日志，用于核对站号、地址、命令和错误码。 |
验证重点
使用一个已确认的现场地址执行读取，返回值、数据类型和字节顺序应与点表一致；可写点位写入后应按现场要求回读。
排障差异
- 地址读取失败：按本页地址规则逐项核对站号、寄存器或节点标识，并确认数据类型与设备点表一致。
- 串口设备无响应：确认串口未被占用，并核对波特率、数据位、停止位和校验位。
