Mc3E_AsciiMaster
插件用途
三菱 MC 3E ASCII 协议 PLC 地址读写驱动
选择入口
进入“开发配置 → 采集配置”，创建设备并在“采集插件”中选择“Mc3E_AsciiMaster”。
支持的通道和数据类型
| 通道类型 | 配置前检查 |
|---|---|
| 串口 | 确认串口未被其它程序占用，并与设备保持一致的波特率、数据位、停止位和校验位。 |
| TCP 客户端 | 确认设备 IP、端口和网关到设备的网络可达性。 |
| TCP 服务端 | 确认本地监听地址和端口可用，并允许现场设备主动连接网关。 |
| UDP | 确认本地绑定地址、端口和防火墙规则，并核对报文来源。 |
可选数据类型： Boolean、Byte、Int16、UInt16、Int32、UInt32、Int64、UInt64、Float、Double、String、Decimal
插件参数
协议参数
| 参数 | 说明 |
|---|---|
| 网络号 | 默认：0；填写：文本输入。设置协议通信使用的网络号。 |
| IO模块站号 | 默认：0；填写：文本输入。设置协议通信使用的IO模块站号。 |
| IO模块ID | 默认：1023；填写：文本输入。设置协议通信使用的IO模块ID。 |
| PLC ID | 默认：255；填写：文本输入。设置协议通信使用的PLC ID。 |
地址规则
- MC 3E ASCII 位软元件区：X、Y、M、S、L、F、V、B、SM、SB、DX、DY、TS、TC、SS、SC、CS、CC。
- WORD 软元件区：D、SD、W、SW、R、Z、ZR、TN、SN、CN。
- WORD 区布尔访问必须显式指定 .0 至 .15 位号；位软元件区不接受额外位号。
设备调试
进入“开发配置 → 采集配置”，选择当前设备后点击“更多功能”并打开“调试”。
专用调试页
当前插件使用公共读写和消息面板验证 MC 3E ASCII 地址与响应。
| 功能 | 作用 |
|---|---|

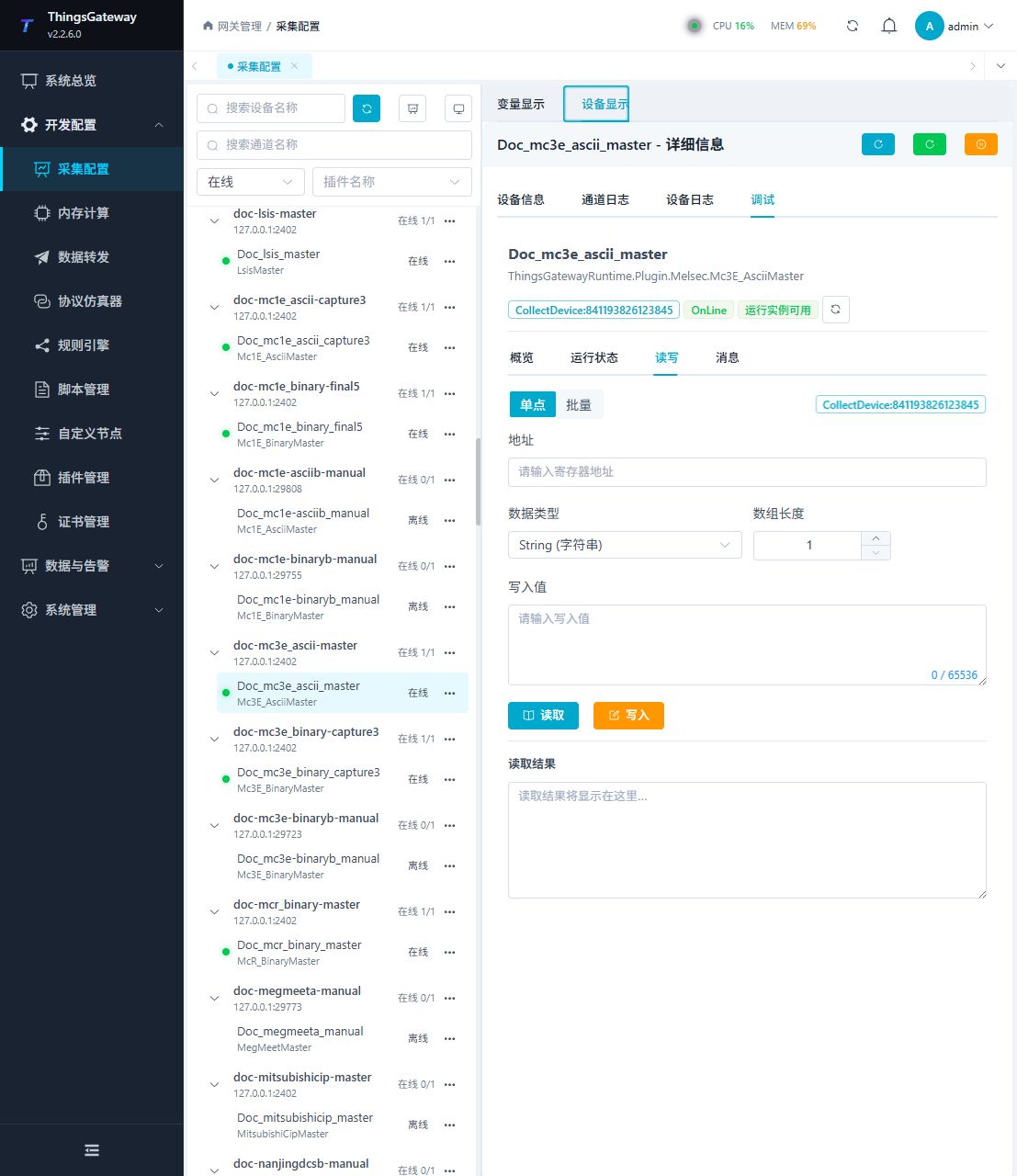

| 读写 | 按 MC 3E ASCII 地址读取或写入测试点，并显示结果。写入前确认目标区域和现场安全。 |

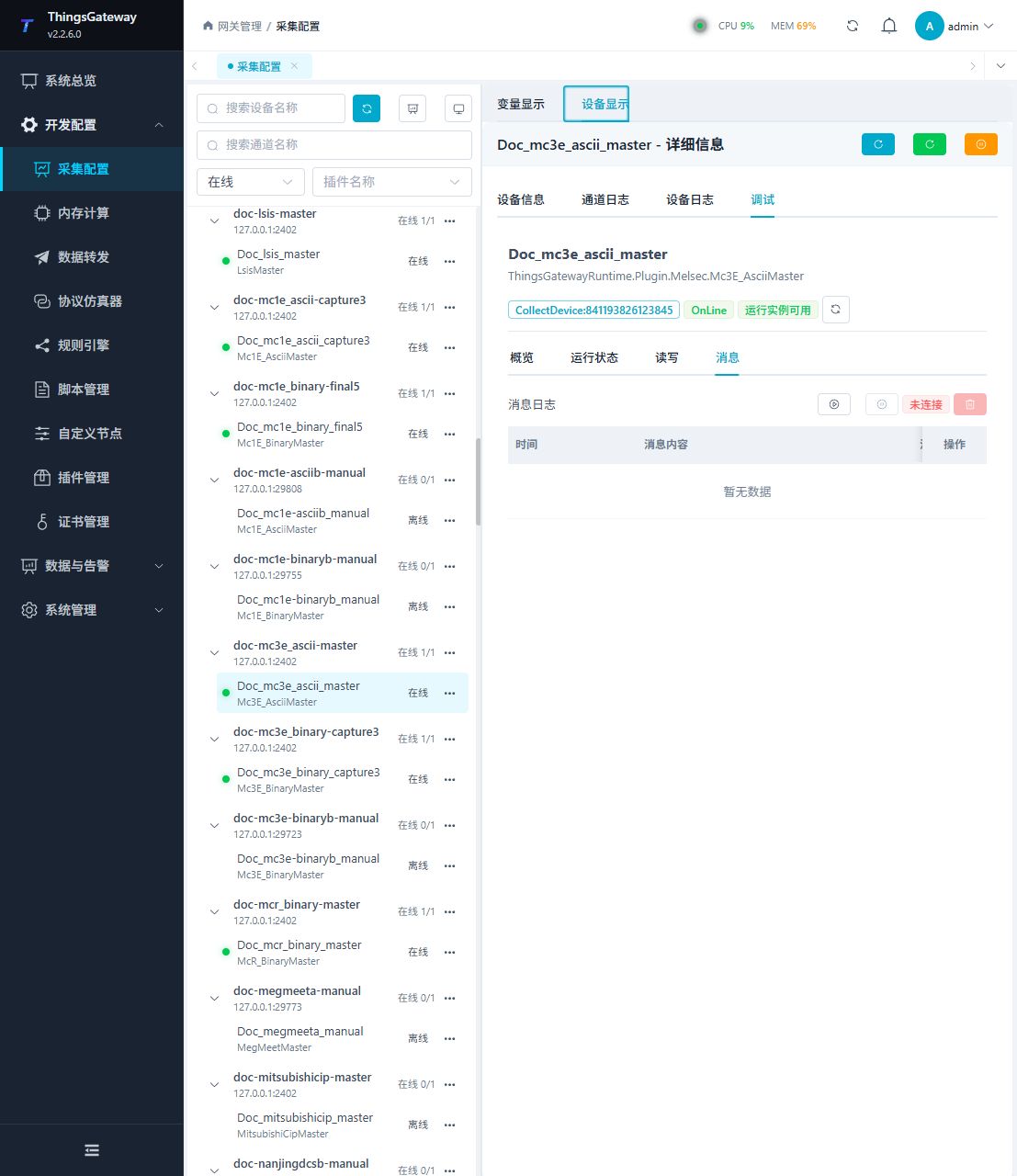

| 消息 | 查看 ASCII 请求、响应和结束码，用于核对网络号、站号、模块和地址。 |
验证重点
使用一个已确认的现场地址执行读取，返回值、数据类型和字节顺序应与点表一致；可写点位写入后应按现场要求回读。
排障差异
- 地址读取失败：按本页地址规则逐项核对站号、寄存器或节点标识，并确认数据类型与设备点表一致。
- 串口设备无响应：确认串口未被占用，并核对波特率、数据位、停止位和校验位。
