KeyenceKvOldMaster
插件用途
KEYENCE 旧型 KV PLC 地址读写驱动
选择入口
进入“开发配置 → 采集配置”，创建设备并在“采集插件”中选择“KeyenceKvOldMaster”。
支持的通道和数据类型
| 通道类型 | 配置前检查 |
|---|---|
| TCP 客户端 | 确认设备 IP、端口和网关到设备的网络可达性。 |
可选数据类型： Boolean、Int16、UInt16
地址规则
- 基恩士旧型 KV 接点地址：R 必须使用 字编号.位编号，例如 R10.3；也支持 T、C、CTH 和 CTC。
- WORD 地址：DM、TM、AT、CTH、CC、CS、TC 和 TS；每个 RD、WR 或 WS 命令一次只访问一个十六位值。
- 请求以 CR 结束，响应必须以 CRLF 结束；每次 TCP 连接执行 CR，正常断开前执行 CQ；常用端口为 8501。
设备调试
进入“开发配置 → 采集配置”，选择当前设备后点击“更多功能”并打开“调试”。
专用调试页
当前插件使用公共读写和消息面板验证旧款 KEYENCE KV 地址与响应。
| 功能 | 作用 |
|---|---|

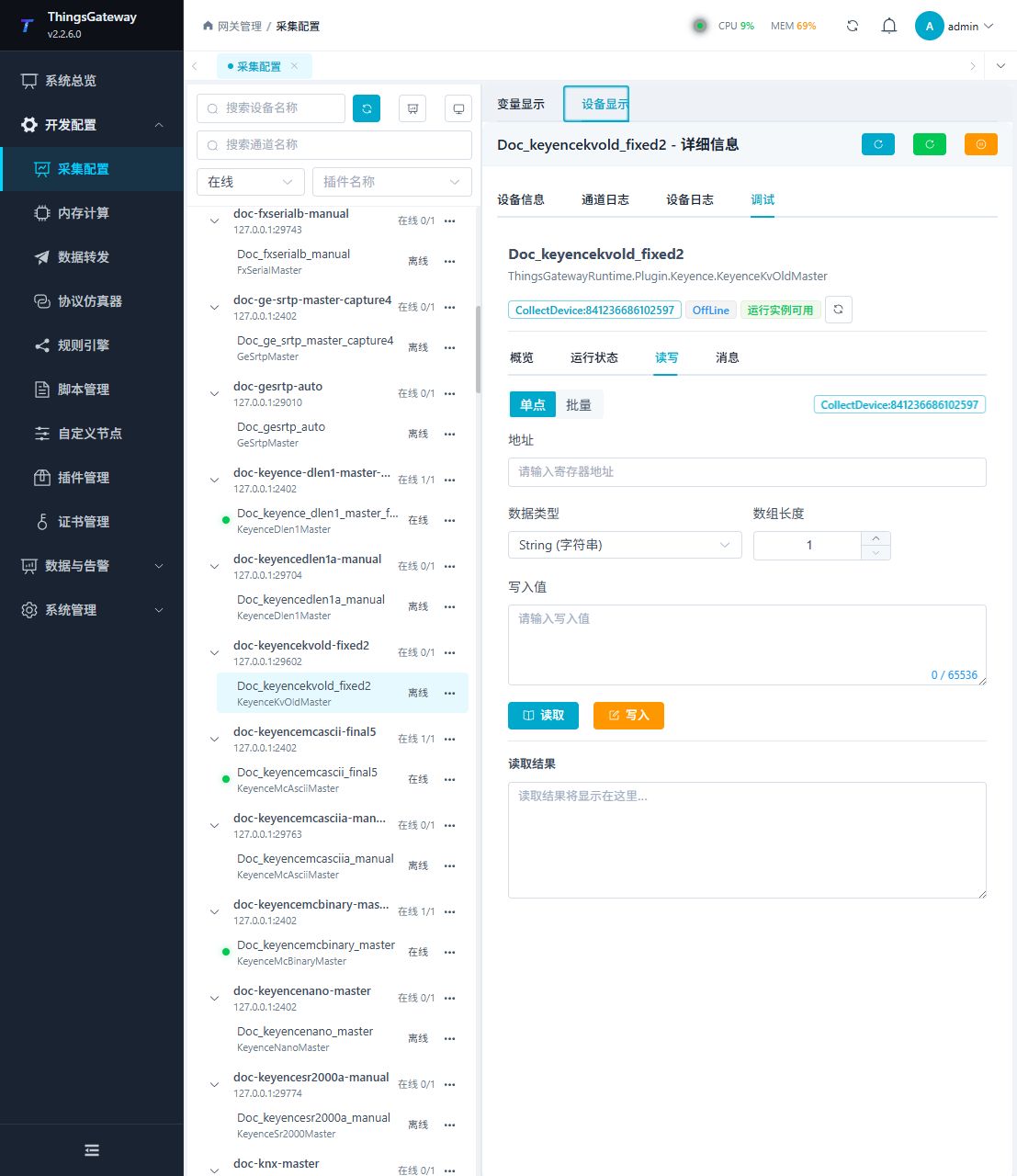

| 读写 | 按当前地址规则读取或写入测试点，并显示结果。写入前确认目标区域和现场安全。 |

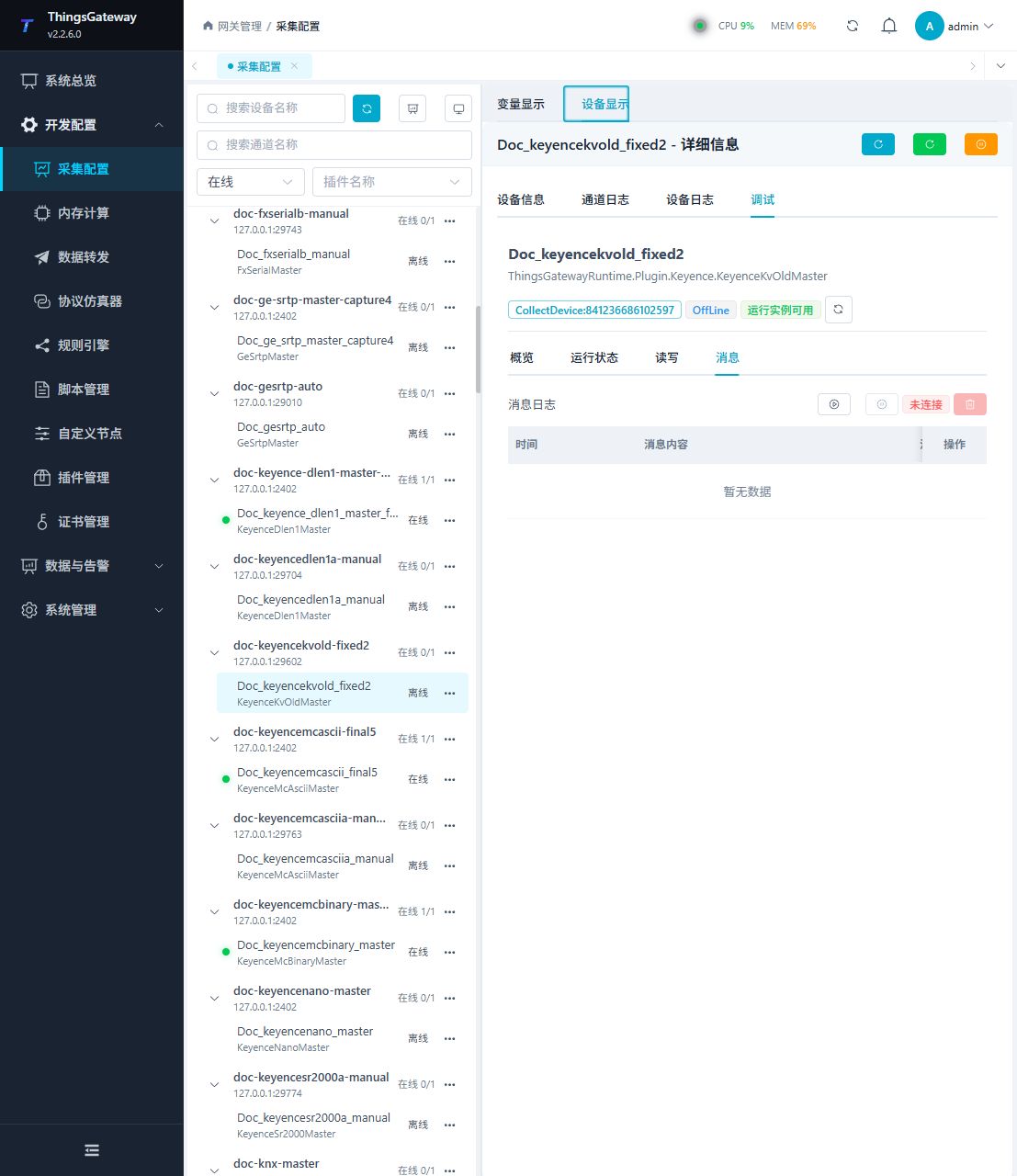

| 消息 | 查看请求、响应和协议日志，用于核对地址、命令、结束符和错误码。 |
调试要点
先读取 PLC 类型、模式和扩展单元；清除 CPU 错误、设置时间和写扩展单元前必须二次确认。
验证重点
使用一个已确认的现场地址执行读取，返回值、数据类型和字节顺序应与点表一致；可写点位写入后应按现场要求回读。
排障差异
- 地址读取失败：按本页地址规则逐项核对站号、寄存器或节点标识，并确认数据类型与设备点表一致。
