OmronHostLinkMaster
插件用途
Omron Host Link 串行协议地址读写驱动
选择入口
进入“开发配置 → 采集配置”，创建设备并在“采集插件”中选择“OmronHostLinkMaster”。
支持的通道和数据类型
| 通道类型 | 配置前检查 |
|---|---|
| 串口 | 确认串口未被其它程序占用，并与设备保持一致的波特率、数据位、停止位和校验位。 |
| TCP 客户端 | 确认设备 IP、端口和网关到设备的网络可达性。 |
| TCP 服务端 | 确认本地监听地址和端口可用，并允许现场设备主动连接网关。 |
可选数据类型： Boolean、Int16、UInt16、Int32、UInt32、Float、String
插件参数
协议参数
| 参数 | 说明 |
|---|---|
| PLC 站号 | 默认：0；填写：文本输入。设置未在变量地址中单独指定站号时使用的默认站号。 |
| 信息控制字段 | 默认：0；填写：文本输入。设置协议通信使用的信息控制字段。 |
| 目标单元地址 | 默认：0；填写：文本输入。设置协议通信使用的目标单元地址。 |
| 源单元地址 | 默认：0；填写：文本输入。设置协议通信使用的源单元地址。 |
| 服务标识 | 默认：0；填写：文本输入。设置协议通信使用的服务标识。 |
| 响应等待字符 | 默认：48；填写：文本输入。设置协议通信使用的响应等待字符。 |
地址规则
- HostLink 普通模式地址：D、CIO/C、W、H、A、E十六进制区号.地址、TIM、CNT，例如 D100、CIO20、E1.100。
- 地址可使用 s=2;D100 覆盖默认站号；站号取值 0 至 255。
- 单次连续读取和写入最多 260 WORD；位访问使用 地址.位号。
- 串口通常使用 7 数据位、偶校验、1 停止位；TCP 变体使用相同线帧。
设备调试
进入“开发配置 → 采集配置”，选择当前设备后点击“更多功能”并打开“调试”。
专用调试页

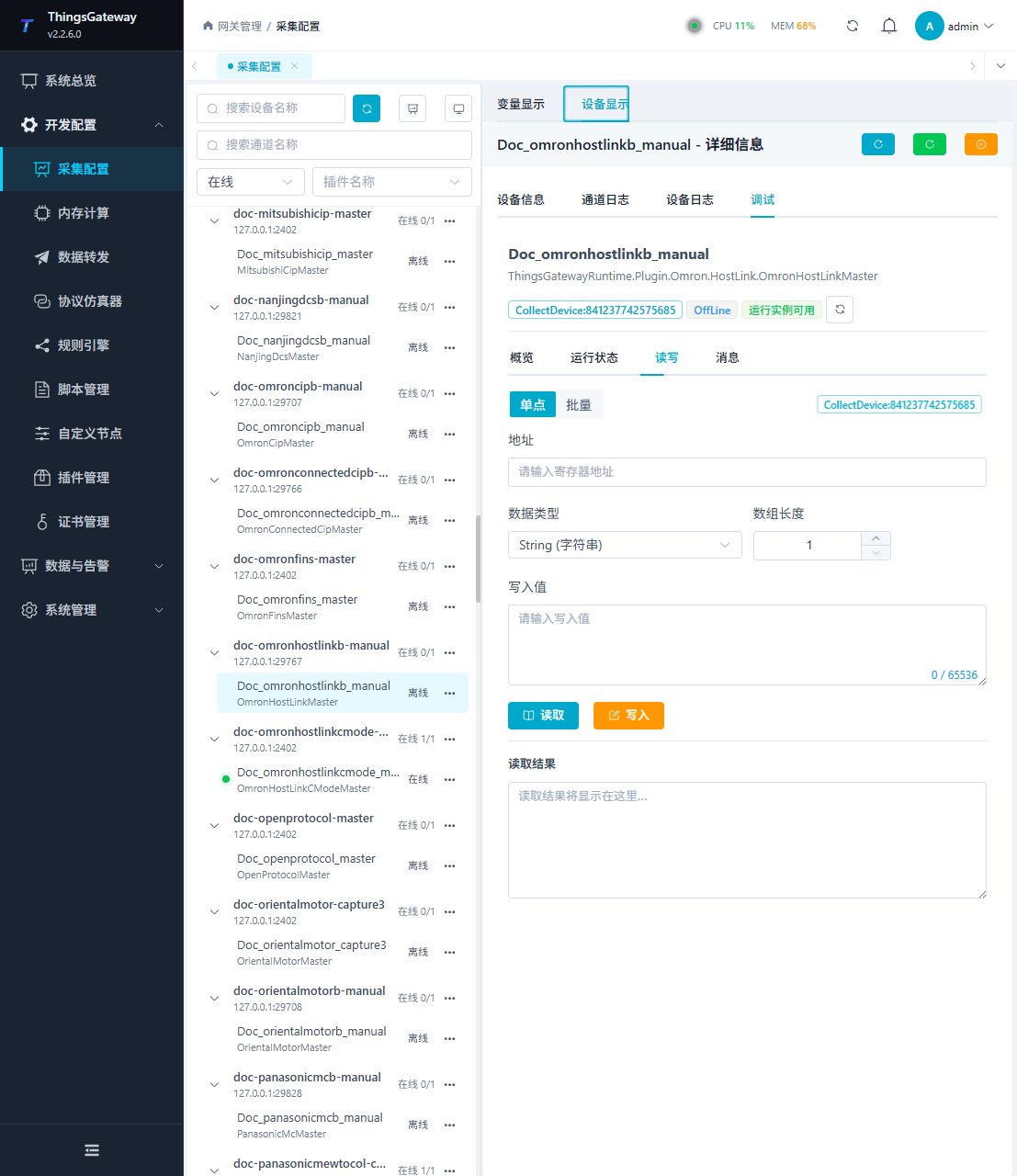

当前插件使用公共读写和消息面板验证 Omron Host Link 地址与响应。
| 功能 | 作用 |
|---|---|
| 读写 | 按 PLC 站号和 Host Link 地址读取或写入测试点，并显示结果。 |

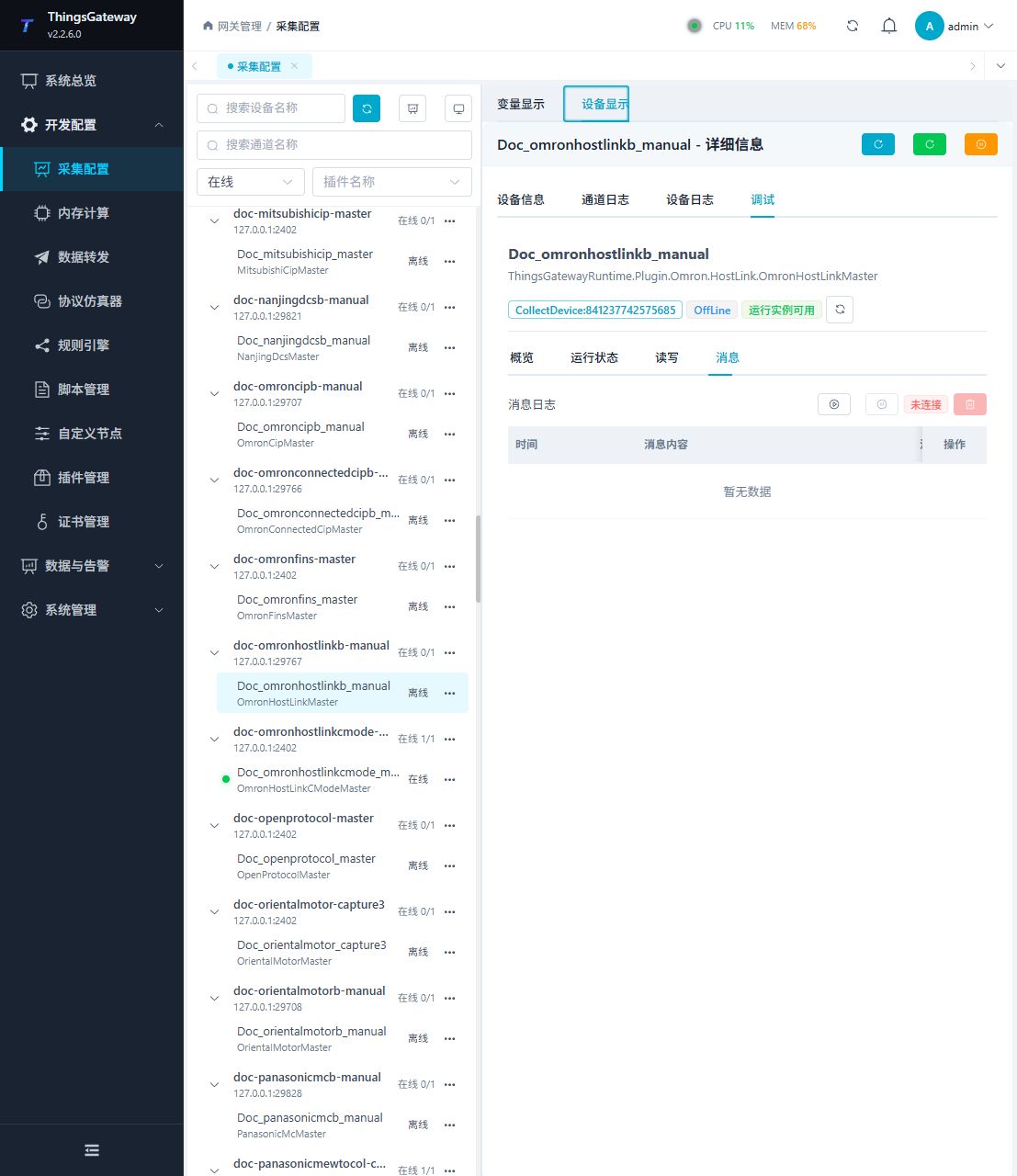

| 消息 | 查看请求、响应和结束码，用于核对站号、命令、地址和 FCS。 |
验证重点
使用一个已确认的现场地址执行读取，返回值、数据类型和字节顺序应与点表一致；可写点位写入后应按现场要求回读。
排障差异
- 地址读取失败：按本页地址规则逐项核对站号、寄存器或节点标识，并确认数据类型与设备点表一致。
- 串口设备无响应：确认串口未被占用，并核对波特率、数据位、停止位和校验位。
