PanasonicMewtocolMaster
插件用途
Panasonic Mewtocol PLC 地址读写和状态诊断驱动
选择入口
进入“开发配置 → 采集配置”，创建设备并在“采集插件”中选择“PanasonicMewtocolMaster”。
支持的通道和数据类型
| 通道类型 | 配置前检查 |
|---|---|
| 串口 | 确认串口未被其它程序占用，并与设备保持一致的波特率、数据位、停止位和校验位。 |
| TCP 客户端 | 确认设备 IP、端口和网关到设备的网络可达性。 |
| TCP 服务端 | 确认本地监听地址和端口可用，并允许现场设备主动连接网关。 |
可选数据类型： Boolean、Int16、UInt16、Int32、UInt32、Int64、UInt64、Float、Double、String
插件参数
协议参数
| 参数 | 说明 |
|---|---|
| PLC 站号 | 默认：238；填写：文本输入。PLC 站号；两位十六进制站号，默认 EEH |
打包规则
| 参数 | 说明 |
|---|---|
| 最大位打包数量 | 默认：400；填写：数字输入。最大位打包数量；连续位读取计划单包点数，范围为 1 至 400 |
地址规则
- Panasonic PLC Mewtocol 位地址：X、Y、R、L 使用十进制 WORD.十六进制位，例如 R10.A；T、C 使用十进制接点，例如 T100。
- WORD 地址：DT、LD、F、T、C、K、S、IX、IY、ID；X、Y、R、L 的 WORD 视图必须以 .0 对齐，例如 R10.0。
- 连续位读取单帧最多 400 点；连续 WORD 读取单帧最多 500 WORD，超过 27 WORD 自动使用扩展帧。
- WORD 写入必须提供完整偶数字节；普通帧最多 98 业务字节，扩展帧最多 2028 业务字节。
- 支持串口、TCP 客户端和透明 TCP 服务端会话，不支持 UDP。
特殊方法
| 方法 | 用途 | 参数 |
|---|---|---|
| ReadPlcModelAsync | 读取 PLC 型号 | 无参数 |
设备调试
进入“开发配置 → 采集配置”，选择当前设备后点击“更多功能”并打开“调试”。

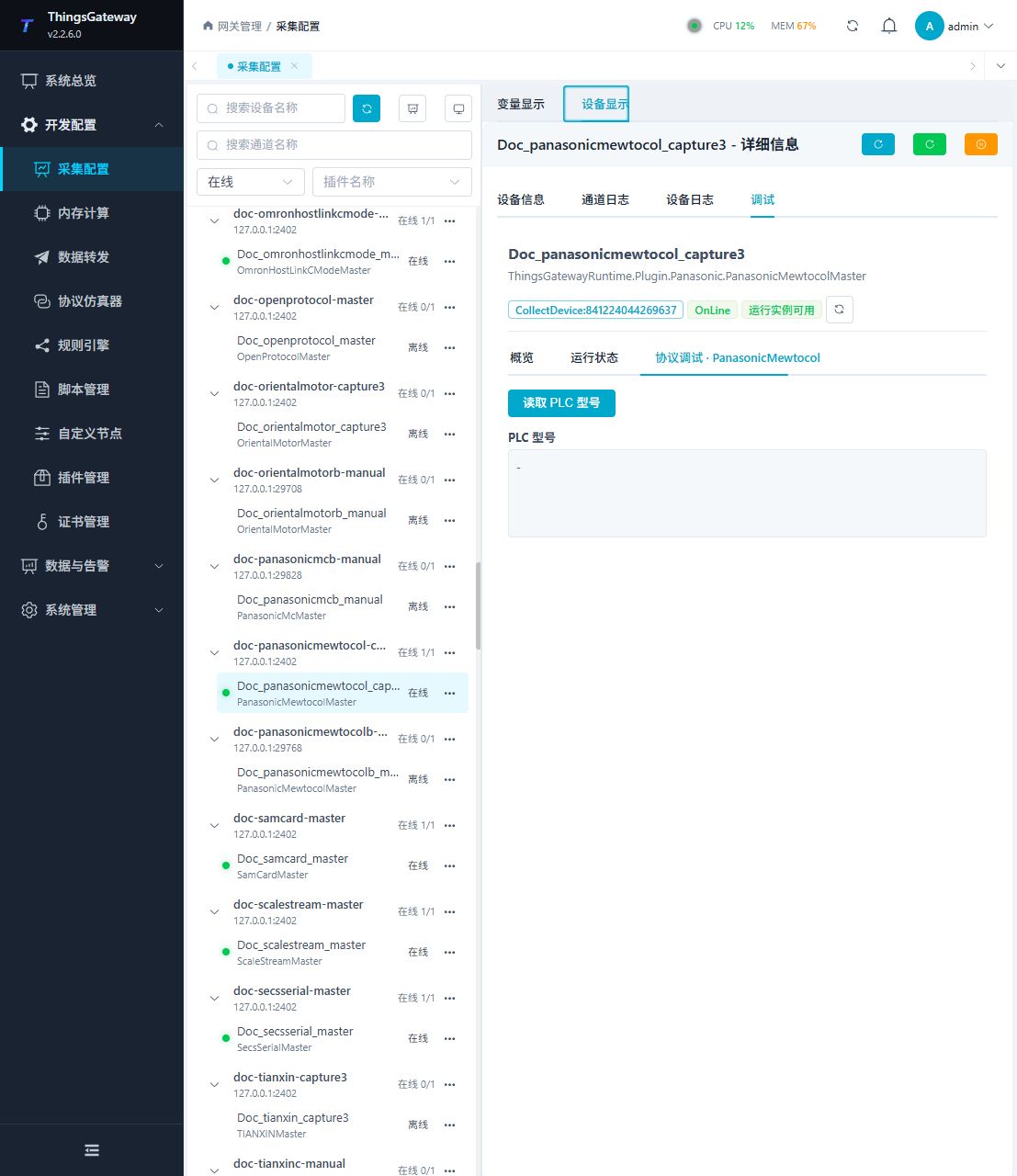

专用调试页
协议调试页只提供 PLC 型号查询。
| 功能 | 作用 |
|---|---|
| 读取 PLC 型号 | 验证 PLC 站号、Mewtocol 线帧和目标控制器型号。 |
调试要点
读取 PLC 型号即可完成专用页验证，本页没有写入操作。
验证重点
- 读取 PLC 型号，确认结果与目标 Panasonic 控制器一致。
- 分别读取一个位地址和一个 WORD 地址，例如
R10.A与DT100。 - 读取 X、Y、R、L 的 WORD 视图时，确认地址以
.0对齐。 - 使用超过 27 WORD 的连续范围时，确认扩展帧读取成功；写入测试必须使用完整偶数字节和安全区域。
排障差异
- PLC 型号没有返回：核对通道参数和两位十六进制 PLC 站号，默认站号为
EEH。 - 位地址读取失败：X、Y、R、L 使用“十进制 WORD.十六进制位”格式，例如
R10.A。 - WORD 视图错位：确认 X、Y、R、L 地址以
.0对齐，并检查变量数据类型。 - 大范围写入失败：确认业务字节数没有超过当前帧限制，并保证 WORD 写入数据为完整偶数字节。
- 串口设备无响应：确认串口未被占用，并核对波特率、数据位、停止位和校验位。
