OmronConnectedCipMaster
插件用途
Omron 连接式 EtherNet/IP CIP 标签读写驱动
选择入口
进入“开发配置 → 采集配置”，创建设备并在“采集插件”中选择“OmronConnectedCipMaster”。
支持的通道和数据类型
| 通道类型 | 配置前检查 |
|---|---|
| TCP 客户端 | 确认设备 IP、端口和网关到设备的网络可达性。 |
可选数据类型： Boolean、Byte、Int16、UInt16、Int32、UInt32、Int64、UInt64、Float、Double、String、Decimal
插件参数
协议参数
| 参数 | 说明 |
|---|---|
| 目标插槽 | 默认：0；填写：文本输入。设置 PLC CPU 模块所在的槽位号。 |
| 背板端口 | 默认：1；填写：文本输入。设置控制器背板端口或路径段。 |
运行参数
| 参数 | 说明 |
|---|---|
| 连接超时倍率 | 默认：2；填写：文本输入。连接超时倍率；用于大 Forward Open 请求，默认值为 2 |
地址规则
- Tag Name
- 欧姆龙连接式 CIP 标签；数组局部访问使用 Tag[索引]。
设备调试
进入“开发配置 → 采集配置”，选择当前设备后点击“更多功能”并打开“调试”。
专用调试页
当前插件使用公共读写和消息面板验证 Omron Connected CIP 标签与响应。
| 功能 | 作用 |
|---|---|

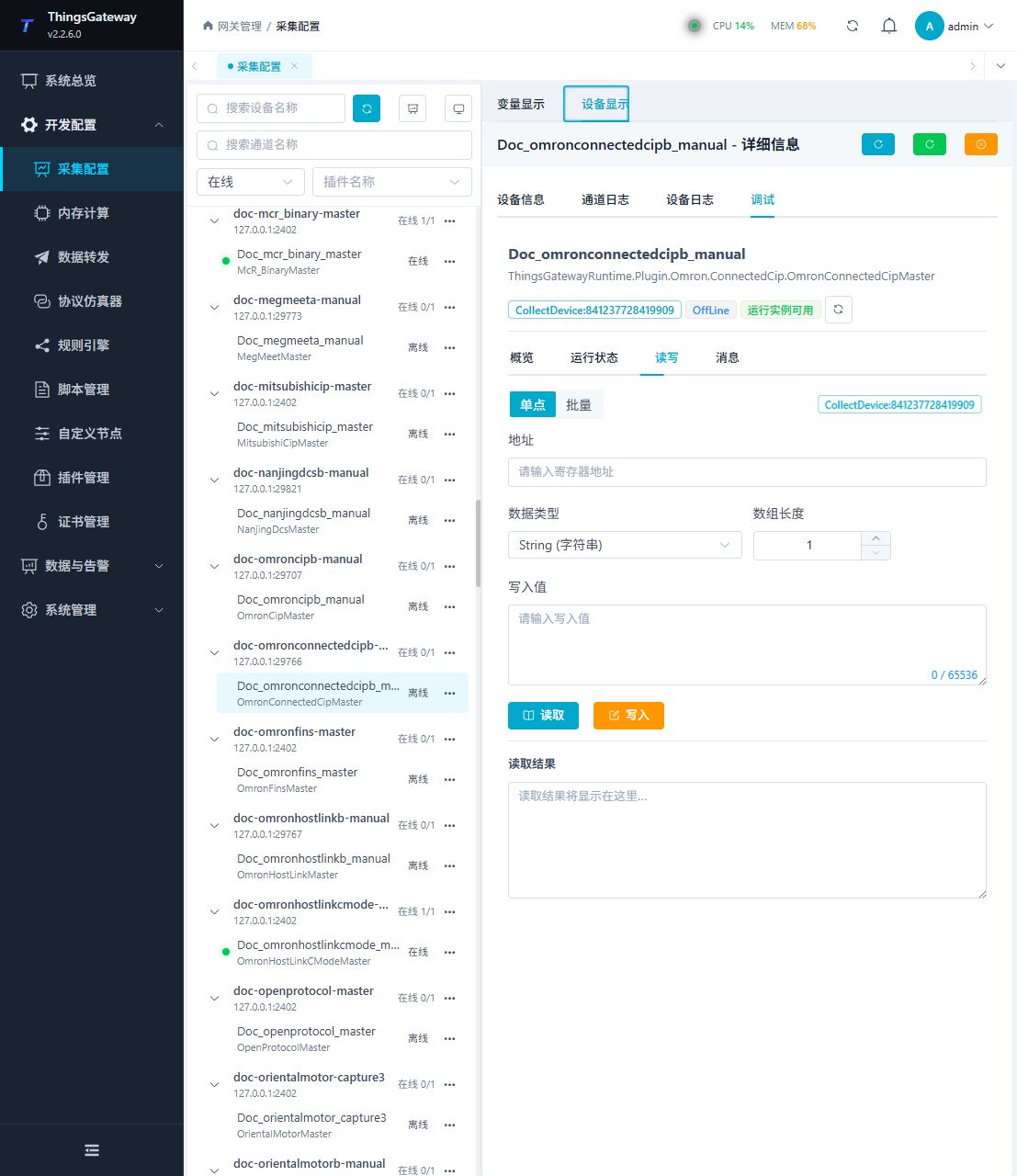

| 读写 | 通过已建立的 CIP 连接读取或写入标签测试值。写入前确认标签权限和现场安全。 |

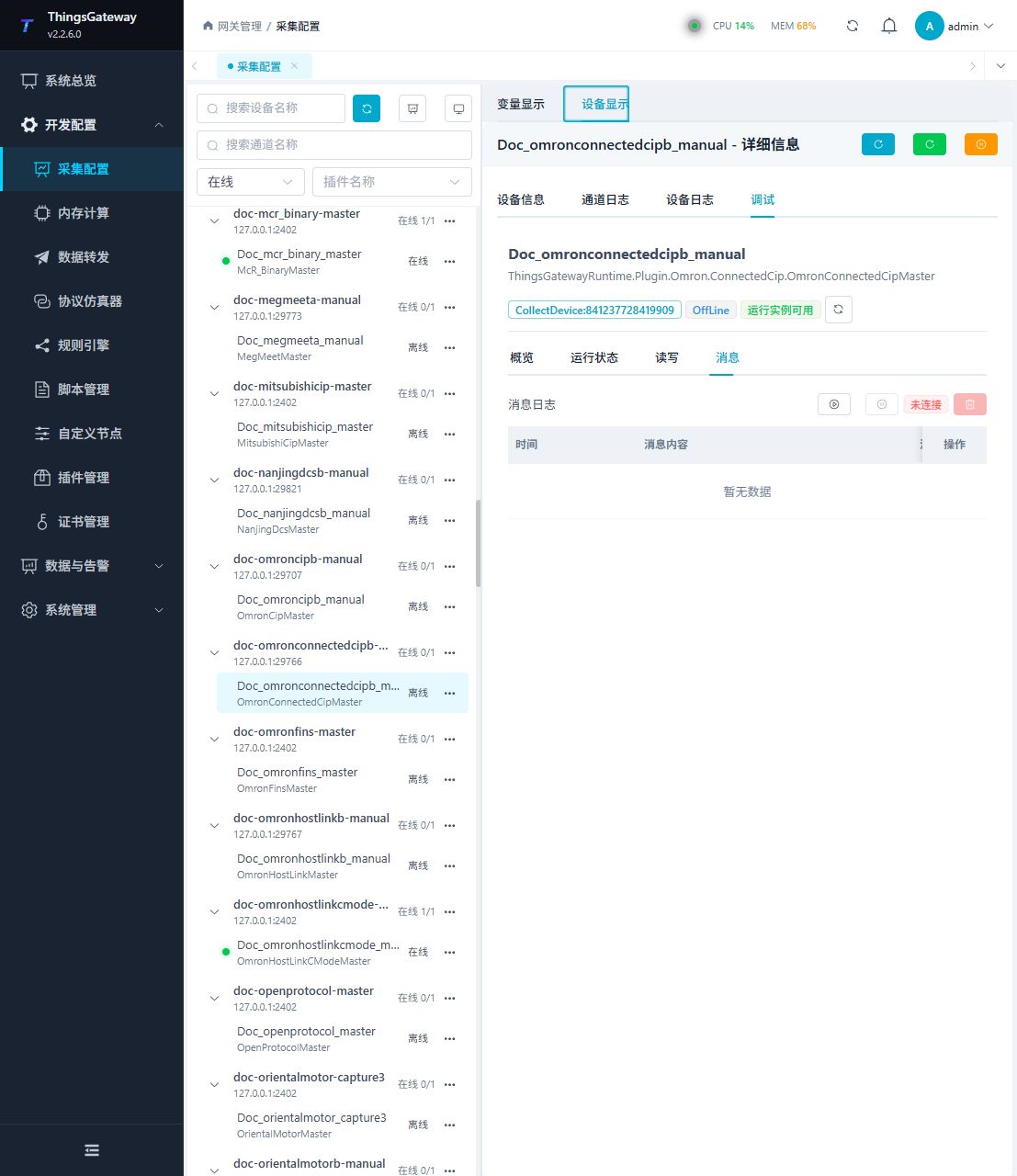

| 消息 | 查看 EtherNet/IP 连接、CIP 请求、响应和错误状态。 |
验证重点
使用一个已确认的现场地址执行读取，返回值、数据类型和字节顺序应与点表一致；可写点位写入后应按现场要求回读。
排障差异
- 地址读取失败：按本页地址规则逐项核对站号、寄存器或节点标识，并确认数据类型与设备点表一致。
