AI-BUS
插件用途
AI-BUS 仪表协议采集驱动
选择入口
进入“开发配置 → 采集配置”，创建设备并在“采集插件”中选择“AI-BUS”。
支持的通道和数据类型
| 通道类型 | 配置前检查 |
|---|---|
| TCP 客户端 | 确认设备 IP、端口和网关到设备的网络可达性。 |
| TCP 服务端 | 确认本地监听地址和端口可用，并允许现场设备主动连接网关。 |
| 串口 | 确认串口未被其它程序占用，并与设备保持一致的波特率、数据位、停止位和校验位。 |
可选数据类型： Boolean、Byte、Int16、UInt16、Int32、UInt32、Int64、UInt64、Float、Double、String、Decimal
插件参数
协议参数
| 参数 | 说明 |
|---|---|
| 默认站号 | 默认：0；范围：0～80；填写：文本输入。设置未在变量地址中单独指定站号时使用的默认站号。 |
连接配置
| 参数 | 说明 |
|---|---|
| DTU ID | 填写：文本输入。设置通过 DTU 服务识别当前设备连接的标识。 |
地址规则
- 地址使用 0 至 255 的十进制参数代号，可用 s=1;0 覆盖 0 至 80 的仪表站号。
设备调试
进入“开发配置 → 采集配置”，选择当前设备后点击“更多功能”并打开“调试”。
| 功能 | 作用 |
|---|---|
| 读写 | 按当前插件地址规则读取或写入测试点，并显示结果。写入前确认点位和现场安全。 |
| 消息 | 查看设备收发报文和协议日志，用于核对站号、地址、帧格式和响应。 |

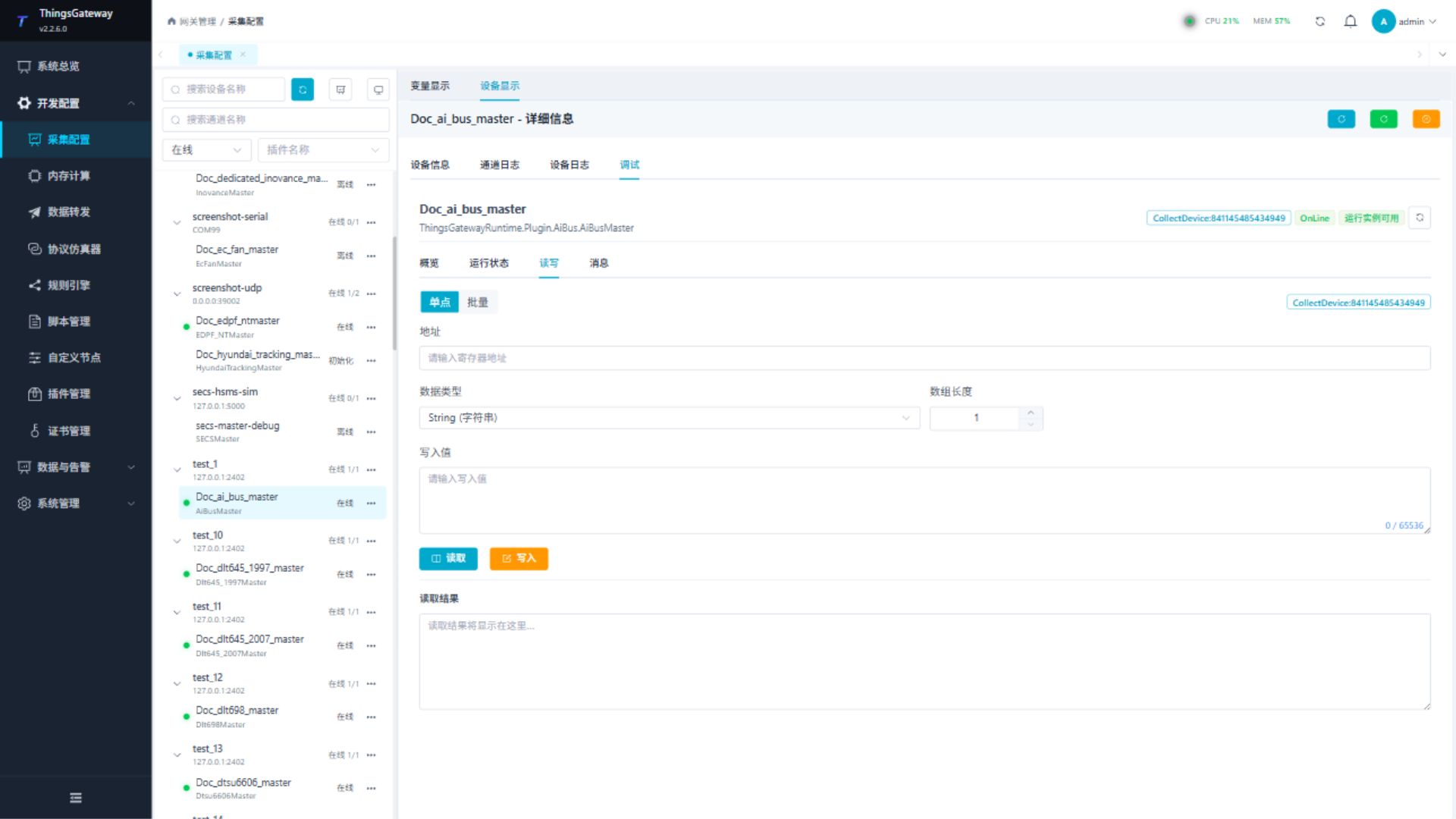

读写
按当前插件地址规则执行读取或写入验证；写入前确认现场安全和权限。

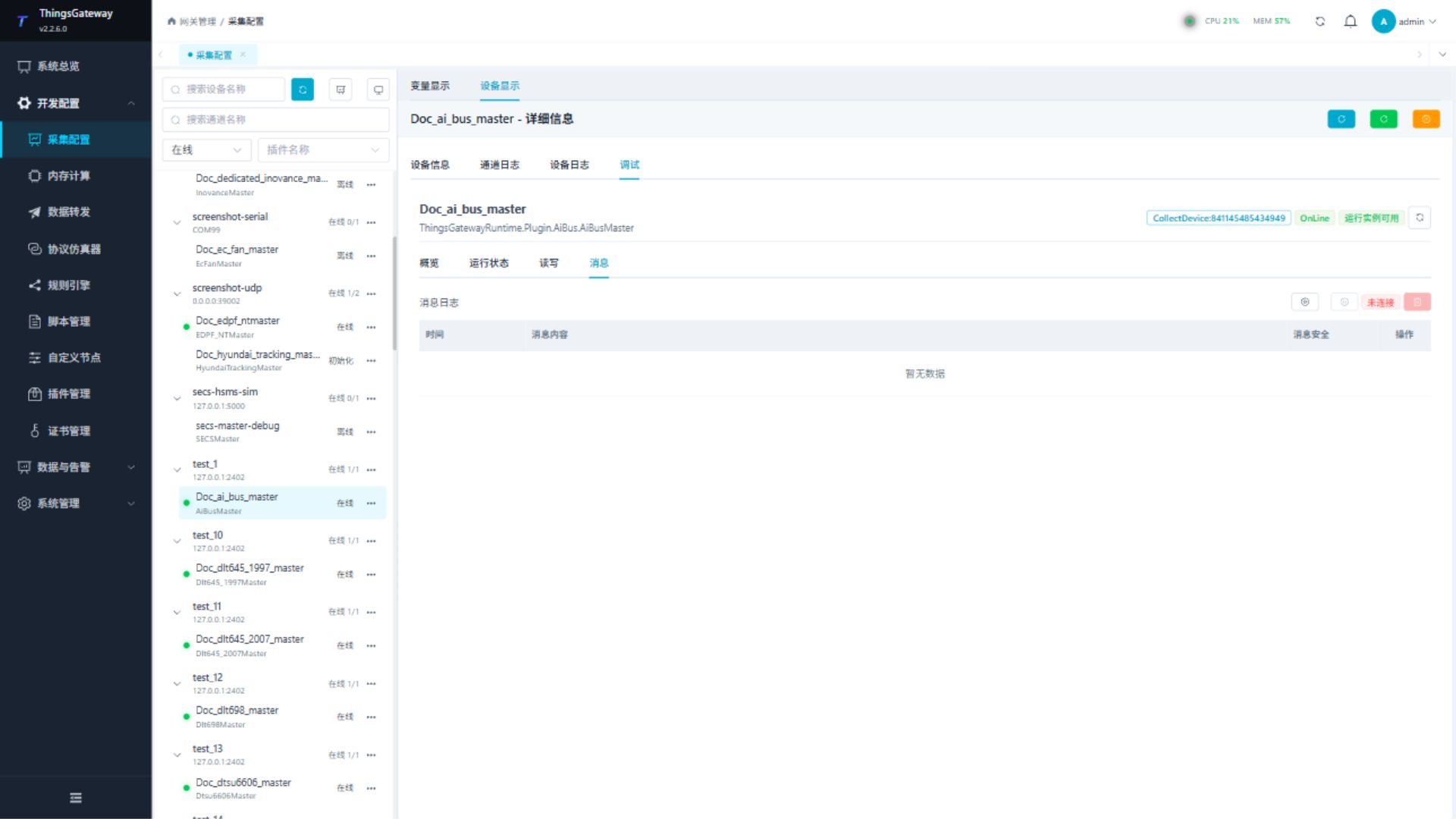

消息
查看设备收发消息和协议日志，定位报文格式、连接和解析问题。
验证重点
使用一个已确认的现场地址执行读取，返回值、数据类型和字节顺序应与点表一致；可写点位写入后应按现场要求回读。
排障差异
- 地址读取失败：按本页地址规则逐项核对站号、寄存器或节点标识，并确认数据类型与设备点表一致。
- 串口设备无响应：确认串口未被占用，并核对波特率、数据位、停止位和校验位。
