XinJeInternalMaster
插件用途
信捷 PLC 内部 TCP 协议二十四位地址读写驱动
选择入口
进入“开发配置 → 采集配置”，创建设备并在“采集插件”中选择“XinJeInternalMaster”。
支持的通道和数据类型
| 通道类型 | 配置前检查 |
|---|---|
| TCP 客户端 | 确认设备 IP、端口和网关到设备的网络可达性。 |
可选数据类型： Boolean、Byte、Int16、UInt16、Int32、UInt32、Int64、UInt64、Float、Double、String
插件参数
协议参数
| 参数 | 说明 |
|---|---|
| 默认站号 | 默认：1；范围：1～247；填写：文本输入。设置未在变量地址中单独指定站号时使用的默认站号。 |
地址规则
- 信捷内部 TCP 位区：X0（八进制，只读）、Y0（八进制）、M0、SM0、T0、C0，以及只读的 S0、HSC0、ET0、HM0、HS0、HT0、HC0。
- 信捷内部 TCP WORD 区：D0、SD0、TD0、CD0、HD0、FD0、ETD0、HTD0、HCD0、HSD0，以及只读的 HSCD0、SFD0、ID0、QD0。
- 地址可使用 s=2;D0 覆盖默认站号。逻辑地址支持二十四位范围；不支持 WORD.位 形式。
设备调试
进入“开发配置 → 采集配置”，选择当前设备后点击“更多功能”并打开“调试”。
专用调试页
当前插件使用公共读写和消息面板验证信捷内部 TCP 地址与响应。
| 功能 | 作用 |
|---|---|

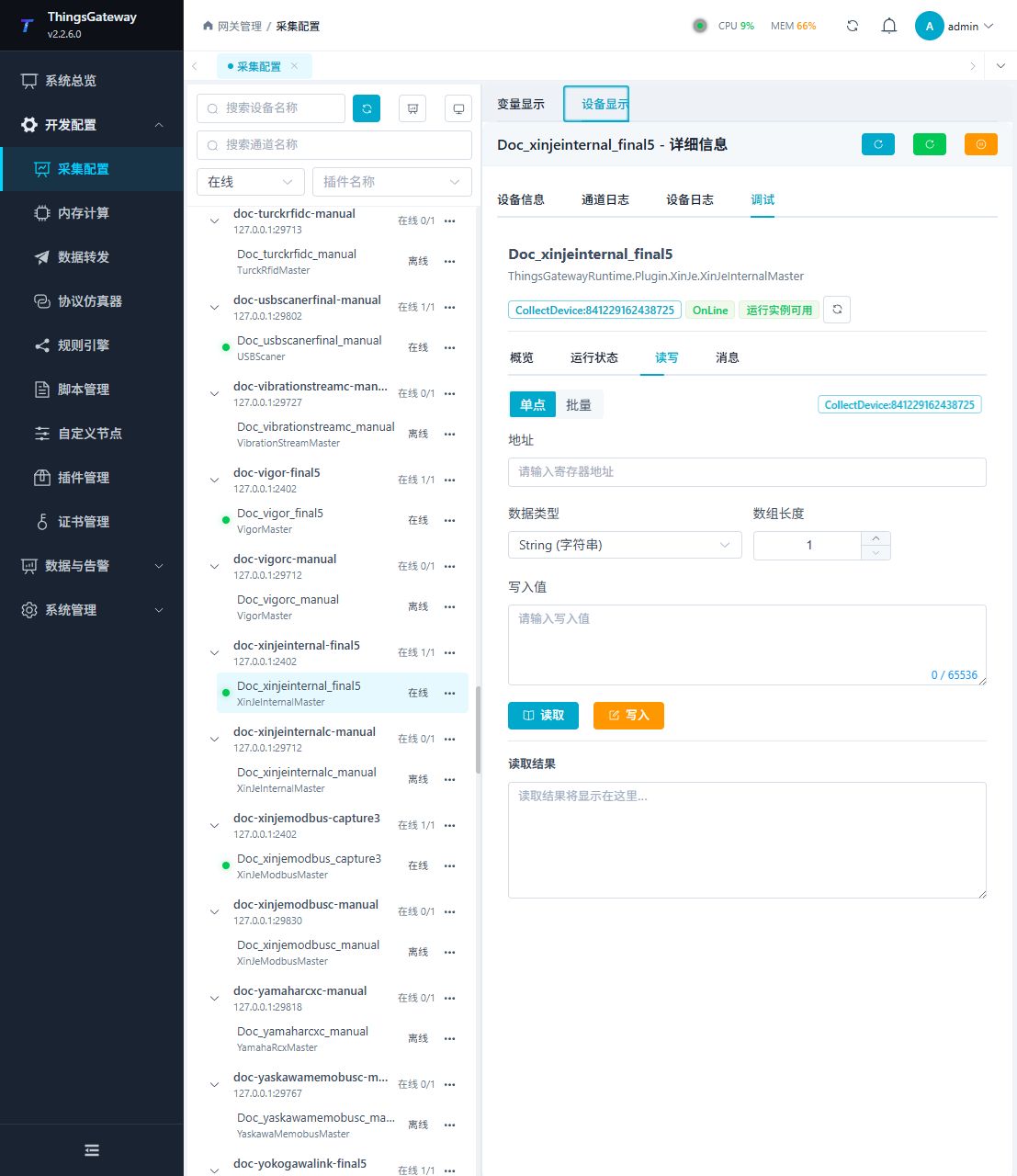

| 读写 | 按站号和二十四位内部地址读取或写入测试点，并显示结果。写入前确认目标区域和现场安全。 |

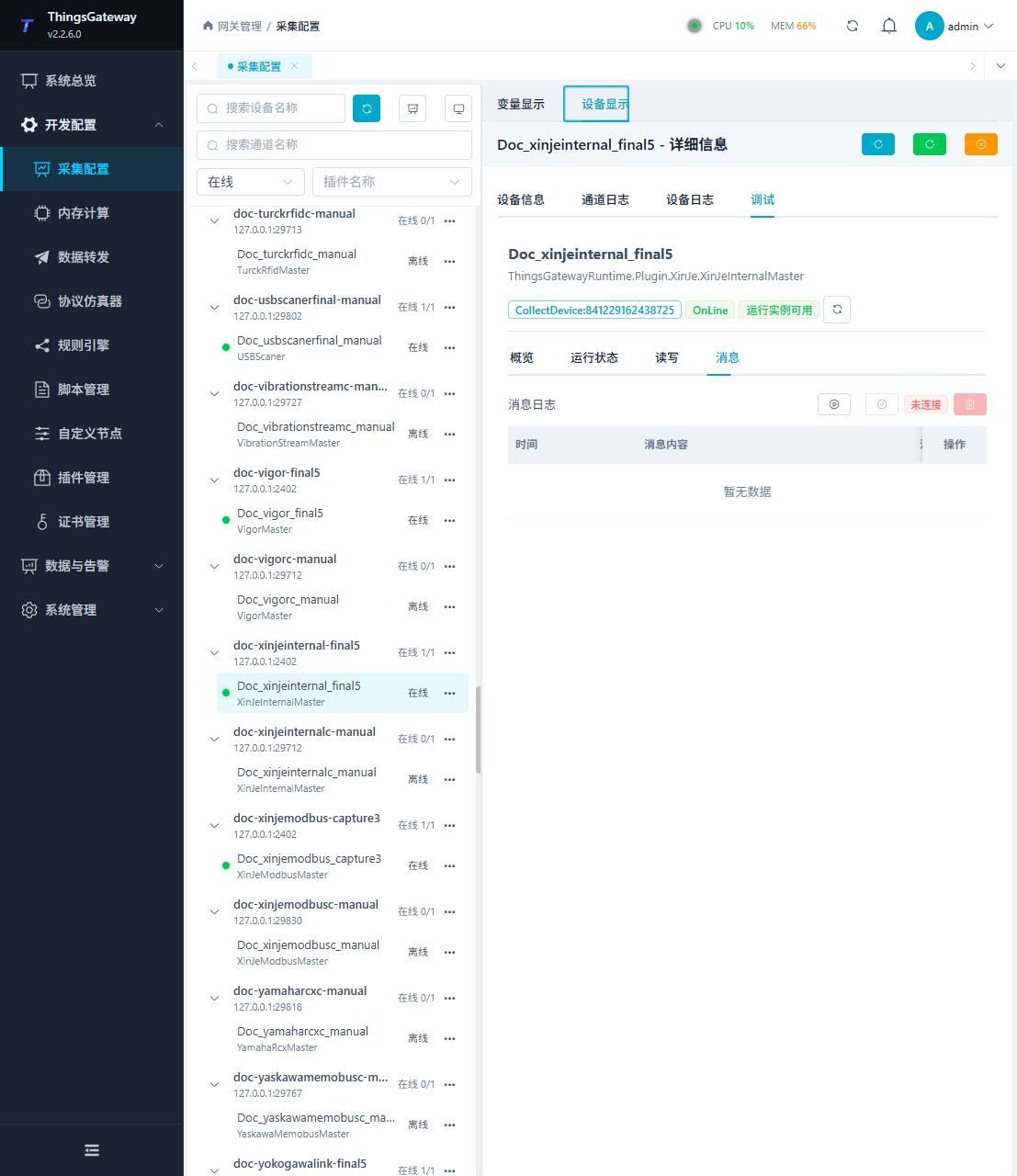

| 消息 | 查看请求、响应和协议日志，用于核对站号、地址编码、命令和错误码。 |
验证重点
使用一个已确认的现场地址执行读取，返回值、数据类型和字节顺序应与点表一致；可写点位写入后应按现场要求回读。
排障差异
- 地址读取失败：按本页地址规则逐项核对站号、寄存器或节点标识，并确认数据类型与设备点表一致。
