CimonHmiMaster
插件用途
CIMON HMI Ethernet 协议变量读写驱动
选择入口
进入“开发配置 → 采集配置”，创建设备并在“采集插件”中选择“CimonHmiMaster”。
支持的通道和数据类型
| 通道类型 | 配置前检查 |
|---|---|
| TCP 客户端 | 确认设备 IP、端口和网关到设备的网络可达性。 |
| UDP | 确认本地绑定地址、端口和防火墙规则，并核对报文来源。 |
可选数据类型： Boolean、Int16、UInt16、Int32、UInt32、Float、String
插件参数
协议参数
| 参数 | 说明 |
|---|---|
| PLC CPU 型号 | 默认：6；填写：下拉选择。PLC CPU 型号；用于校验各设备区的官方地址范围 |
| 帧号 | 默认：1；范围：0～127；填写：文本输入。帧号；必须与 PLC 或虚拟服务器配置一致，范围为 0 至 127 |
地址规则
- CIMON WORD 地址：X、Y、M、L、K、F、D、S、TC、TS、CC、CS。
- X/Y/M/L/K/F 执行 WORD 访问时末位必须为 0，例如 X10 表示 WORD 1。
- 布尔量只读并使用十进制 WORD地址.位号，例如 D1.15；位号范围为 0 至 15。
- TC 和 CC 为只读设备区；单次请求范围为 1 至 512 WORD。
设备调试
进入“开发配置 → 采集配置”，选择当前设备后点击“更多功能”并打开“调试”。
| 功能 | 作用 |
|---|---|
| 读写 | 按当前插件地址规则读取或写入测试点，并显示结果。写入前确认点位和现场安全。 |
| 消息 | 查看设备收发报文和协议日志，用于核对地址、帧格式和响应。 |

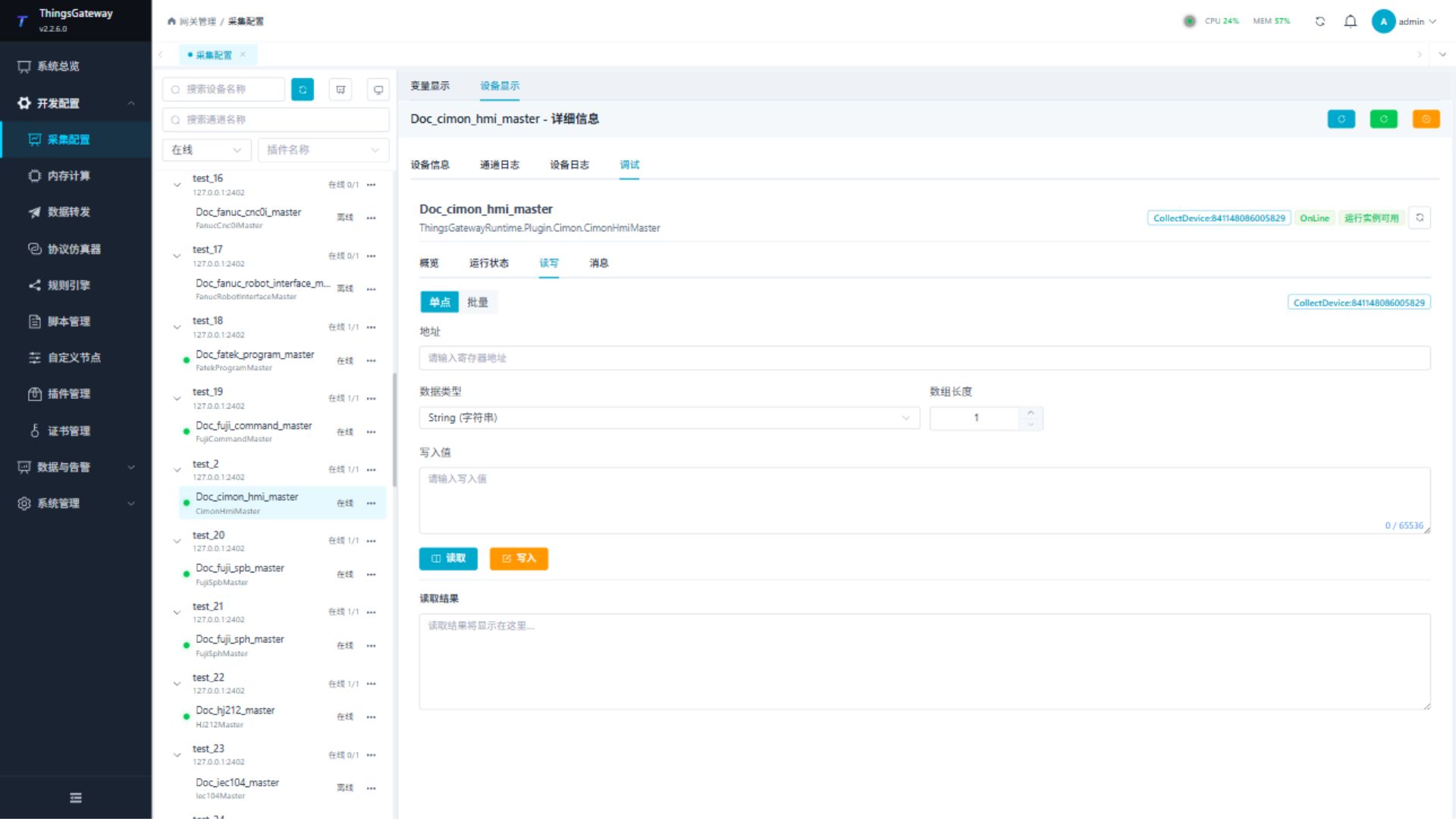

读写
按当前插件地址规则执行读取或写入验证；写入前确认现场安全和权限。

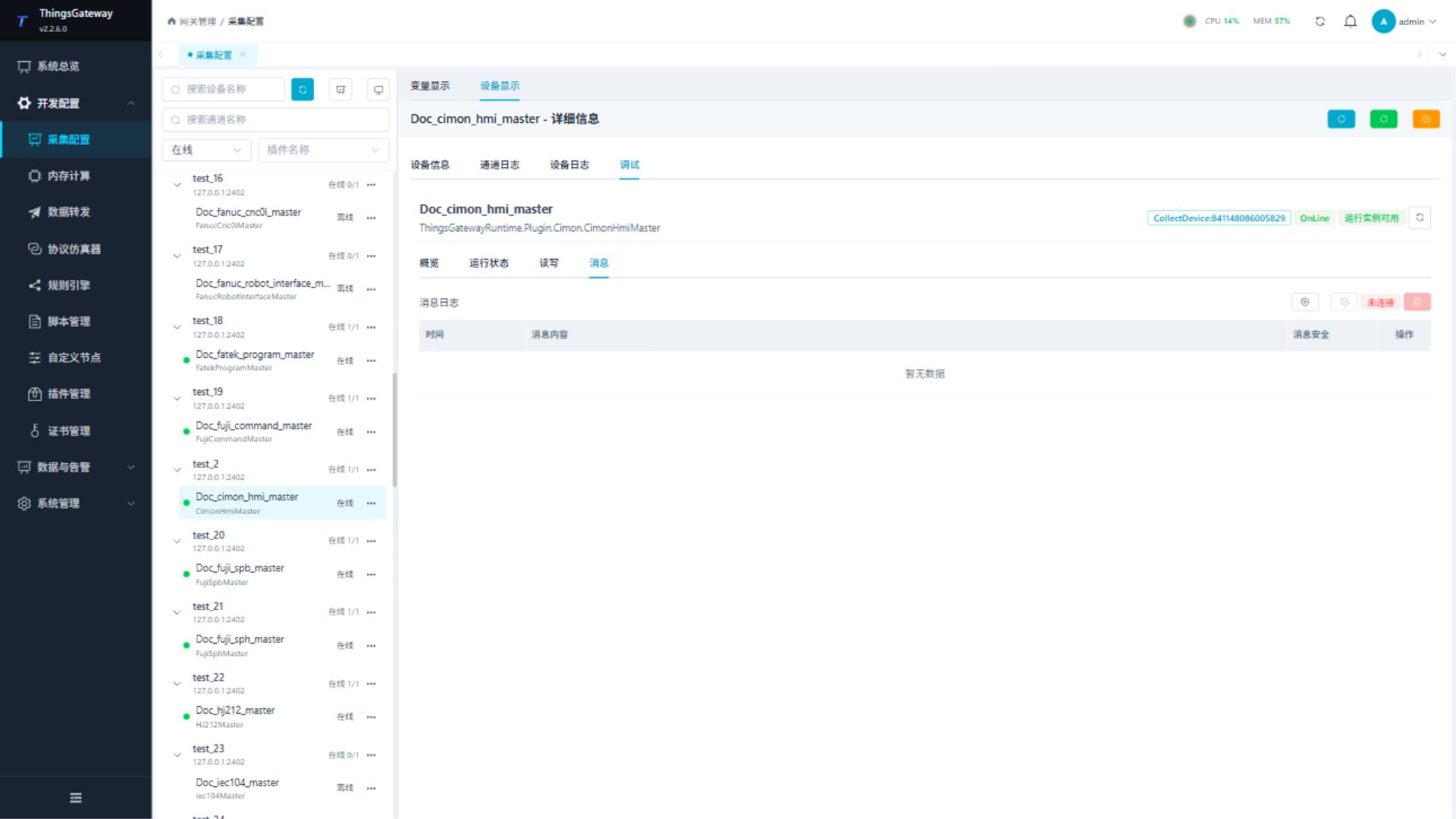

消息
查看设备收发消息和协议日志，定位报文格式、连接和解析问题。
验证重点
使用一个已确认的现场地址执行读取，返回值、数据类型和字节顺序应与点表一致；可写点位写入后应按现场要求回读。
排障差异
- 地址读取失败：按本页地址规则逐项核对站号、寄存器或节点标识，并确认数据类型与设备点表一致。
