FxSerialMaster
插件用途
三菱 FX 编程口串行协议地址读写和 PLC 控制驱动
选择入口
进入“开发配置 → 采集配置”，创建设备并在“采集插件”中选择“FxSerialMaster”。
支持的通道和数据类型
| 通道类型 | 配置前检查 |
|---|---|
| 串口 | 确认串口未被其它程序占用，并与设备保持一致的波特率、数据位、停止位和校验位。 |
| TCP 客户端 | 确认设备 IP、端口和网关到设备的网络可达性。 |
| TCP 服务端 | 确认本地监听地址和端口可用，并允许现场设备主动连接网关。 |
可选数据类型： Boolean、Byte、Int16、UInt16、Int32、UInt32、Int64、UInt64、Float、Double、String、Decimal
插件参数
协议参数
| 参数 | 说明 |
|---|---|
| 使用新版编程口命令和地址映射 | 默认：是；填写：开关。控制“使用新版编程口命令和地址映射”功能是否启用。 |
地址规则
- FX Serial WORD 软元件区：D、TN、CN。
- FX Serial 位软元件区：M、S、X、Y、TS、TC、CS、CC；X、Y 按八进制解析。
- 单帧最多传输 254 个原始字节；Boolean 块写地址和长度必须为 16 点边界。
特殊方法
| 方法 | 用途 | 参数 |
|---|---|---|
| ActivePlcAsync | 激活 PLC | 无参数 |
设备调试
进入“开发配置 → 采集配置”，选择当前设备后点击“更多功能”并打开“调试”。

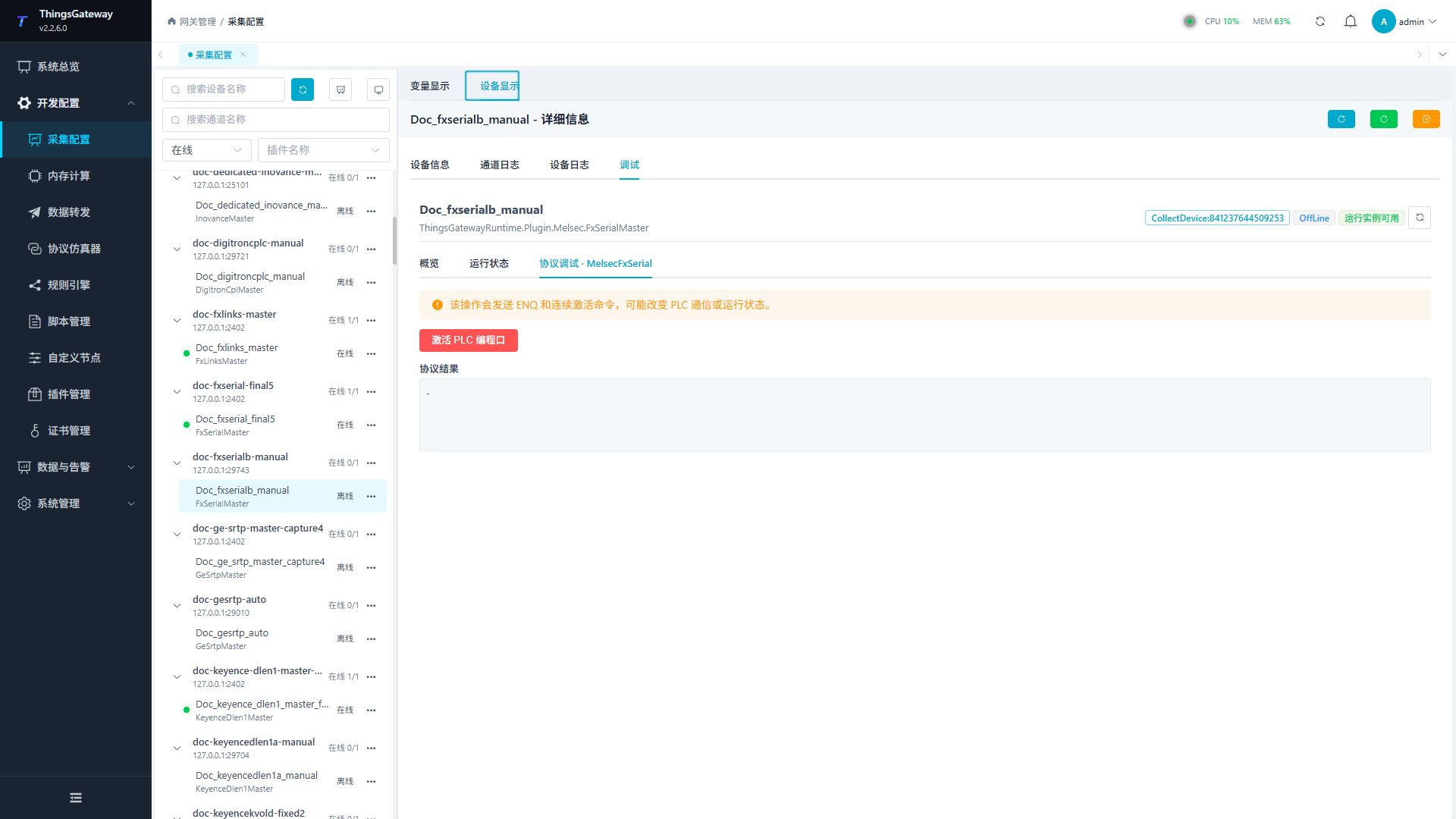

专用调试页
协议调试页只提供“激活 PLC”控制操作，普通地址读写应在公共读写调试中完成。
| 功能 | 作用 |
|---|---|
| 激活 PLC | 通过编程口发送 PLC 激活命令，会改变控制器状态，执行前需要高危确认。 |
调试要点
激活 PLC 属于高风险控制，不能用于普通连通性测试。应先用已知地址完成只读验证。
验证重点
- 先读取一个已知 WORD 地址，例如
D100，并与编程软件中的同一地址核对。 - 再读取一个位地址，例如
M0；X、Y 地址应按八进制核对编号。 - 进行 Boolean 块写测试时，确认起始地址和长度都位于 16 点边界，并只使用安全测试区。
- 只有在维护窗口且现场确认允许时，才在协议调试页执行“激活 PLC”。
排障差异
- 地址读取没有返回：核对串口或透明 TCP 参数，并确认“使用新版编程口命令和地址映射”与目标 PLC 系列匹配。
- X、Y 地址值不正确：确认按八进制解析地址，不要按十进制换算。
- Boolean 块写失败：检查起始地址和长度是否均按 16 点对齐。
- “激活 PLC”失败：确认控制器支持该编程口命令、当前状态允许激活，并查看设备返回的错误。
- 特殊方法执行失败：核对方法参数和权限；控制、写入或复位类方法还需确认设备处于允许操作的状态。
- 串口设备无响应：确认串口未被占用，并核对波特率、数据位、停止位和校验位。
