TIANXINMaster
插件用途
TIANXIN 仪表协议地址读写驱动
选择入口
进入“开发配置 → 采集配置”，创建设备并在“采集插件”中选择“TIANXINMaster”。
支持的通道和数据类型
| 通道类型 | 配置前检查 |
|---|---|
| TCP 客户端 | 确认设备 IP、端口和网关到设备的网络可达性。 |
| TCP 服务端 | 确认本地监听地址和端口可用，并允许现场设备主动连接网关。 |
| 串口 | 确认串口未被其它程序占用，并与设备保持一致的波特率、数据位、停止位和校验位。 |
| UDP | 确认本地绑定地址、端口和防火墙规则，并核对报文来源。 |
可选数据类型： Boolean、Byte、Int16、UInt16、Int32、UInt32、Int64、UInt64、Float、Double、String、Decimal
插件参数
协议参数
| 参数 | 说明 |
|---|---|
| 默认站号 | 默认：1；填写：文本输入。设置未在变量地址中单独指定站号时使用的默认站号。 |
连接配置
| 参数 | 说明 |
|---|---|
| DTU ID | 填写：文本输入。设置通过 DTU 服务识别当前设备连接的标识。 |
地址规则
- TIANXIN 地址格式：[S=站号;]数据项，未填写站号时使用设备配置的默认站号。
- 数据项：Time、FlowRate、TotalAmount、Temp、Pressure、A1_7、A1_6、A1_5、A1_4、A1_3、A1_2、A1_1、A1_0、S_7、S_6、S_5、S_4、S_3、S_2、S_1、S_0。
- 示例：FlowRate;S=1;TotalAmount;S=2;A1_7。
设备调试
进入“开发配置 → 采集配置”，选择当前设备后点击“更多功能”并打开“调试”。
专用调试页
当前插件使用公共读写和消息面板验证 TIANXIN 仪表地址与响应。
| 功能 | 作用 |
|---|---|

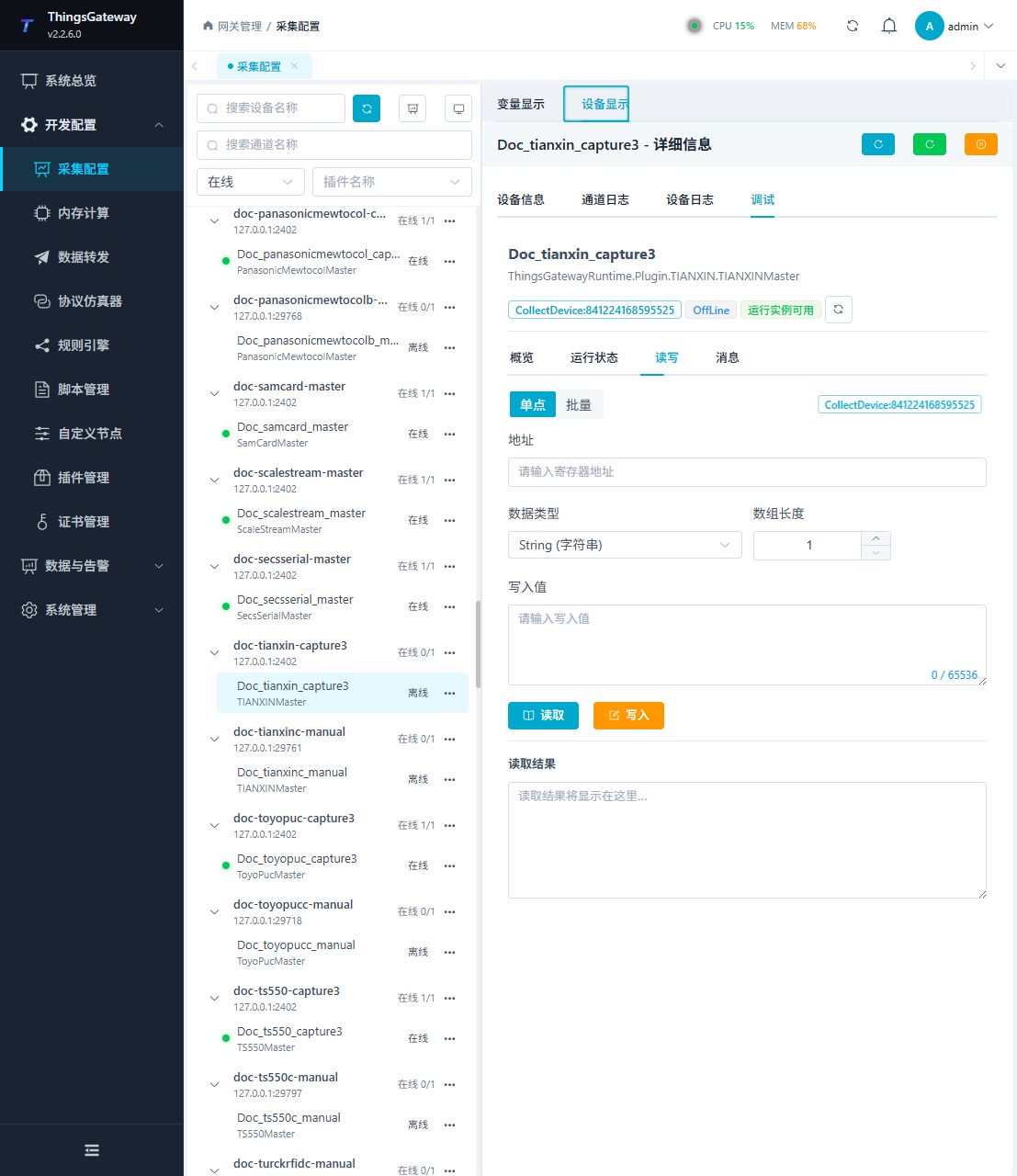

| 读写 | 按站号和仪表地址读取或写入测试参数，并显示结果。写入前确认参数允许修改。 |

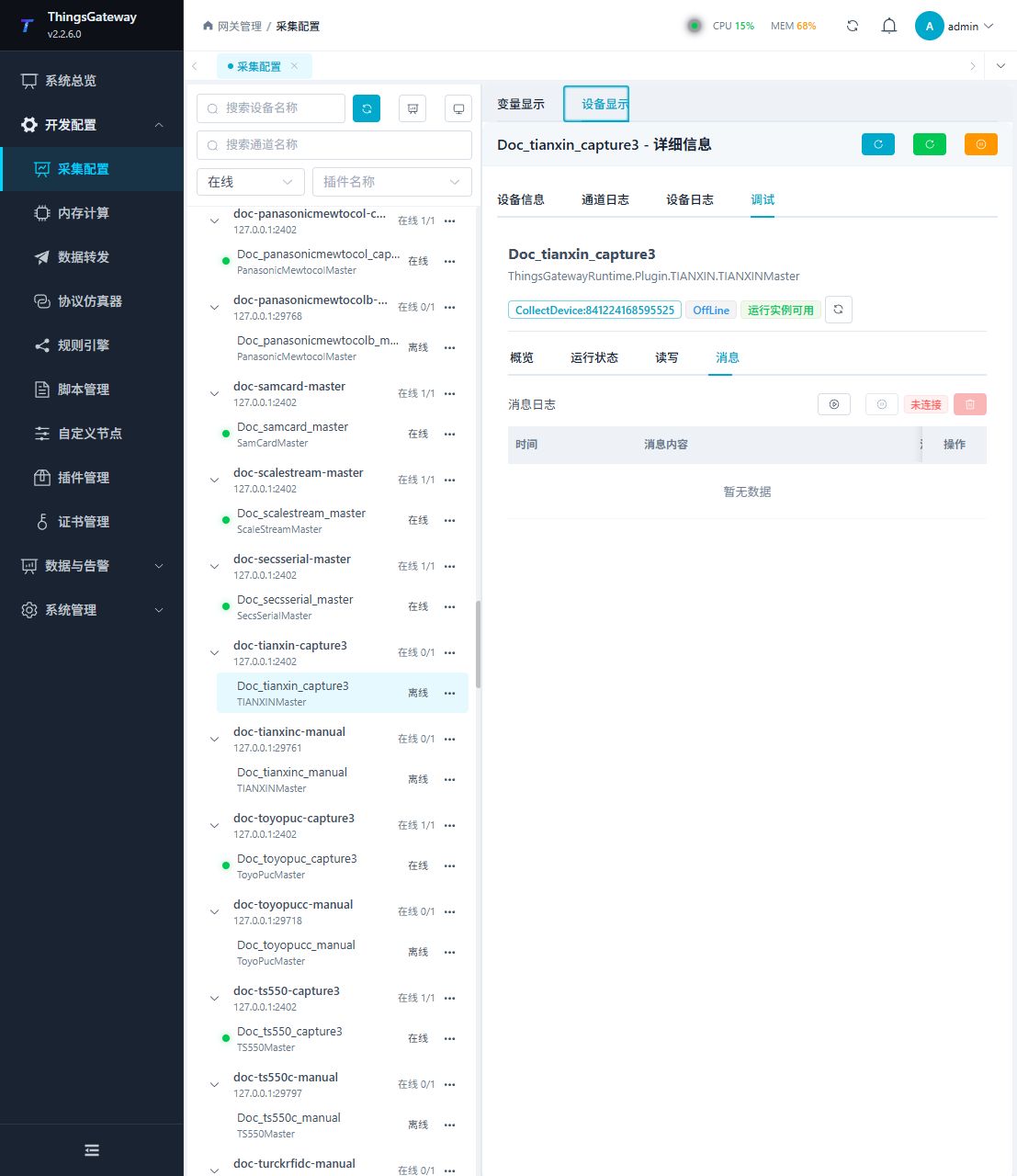

| 消息 | 查看请求、响应和协议日志，用于核对站号、地址、数据和校验。 |
验证重点
使用一个已确认的现场地址执行读取，返回值、数据类型和字节顺序应与点表一致；可写点位写入后应按现场要求回读。
排障差异
- 地址读取失败：按本页地址规则逐项核对站号、寄存器或节点标识，并确认数据类型与设备点表一致。
- 串口设备无响应：确认串口未被占用，并核对波特率、数据位、停止位和校验位。
