台达 DVP/AS Modbus 主站

插件用途​

按台达 PLC 地址规则读写 DVP 和 AS300 系列设备。配置页面中的插件名称为“DeltaMaster”。

公共通道、设备、变量、数据格式和打包参数见采集配置。本页只说明台达系列、地址差异和调试。

选择入口​

进入“开发配置 → 采集配置”，按现场链路创建 TCP 客户端、TCP 服务端或串口通道，再创建设备并选择“DeltaMaster”。

支持范围​

项目说明
通道TCP 客户端、TCP 服务端、串口。
PLC 系列DVP、AS300。
数据类型Boolean、Byte、常用有符号/无符号整数、Float、Double、String。

插件参数​

参数默认值说明
PLC 系列DVP 系列选择 DVP 或 AS300；系列决定逻辑地址映射。
Modbus 帧格式ModbusTcp选择与现场链路一致的 TCP、RTU 或 ASCII 报文。
默认站号1变量地址未填写 s= 时使用。

多字节数据默认按 CDAB 解析。数值不正确时，再到公共数据格式中核对字节顺序。

地址规则​

系列位地址WORD 地址
DVPS0、X0、Y0、T0、C0、M0、D0.0D0、T0、C0
AS300SM0、HC0、S0、X0.0、Y0.0、T0、C0、M0、D0.0SR0、HC0、D0、X0、Y0、C0、T0、E0
  • DVP 的 X、Y 地址按八进制填写。
  • s=2;D0 使用站号 2，覆盖设备默认站号。
  • X 输入区只允许读取。

特殊方法​

本插件不提供额外特殊方法，变量直接使用上表地址读写。

设备调试​

进入“开发配置 → 采集配置”，选择台达设备后点击“更多功能”并打开“调试”。

功能作用
读写按台达地址执行单点读取或授权写入。
消息查看协议请求、响应和连接日志。

读写​

填写台达地址、数据类型和数组长度，先读取已确认点位；确认现场允许后才执行写入。

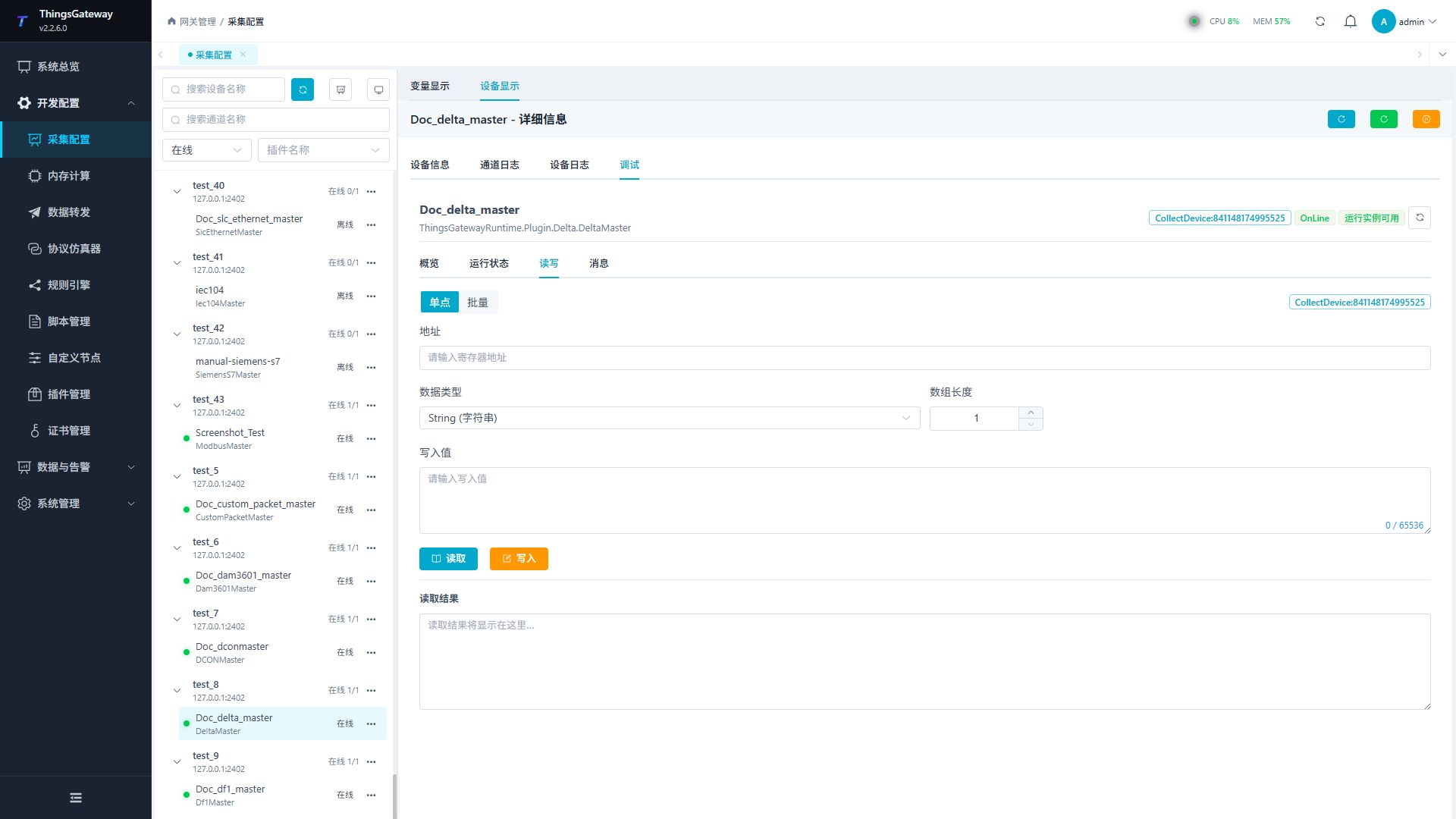

台达 PLC 读写调试

消息​

启动消息记录后查看请求和响应，用于检查站号、地址映射和 Modbus 异常码。

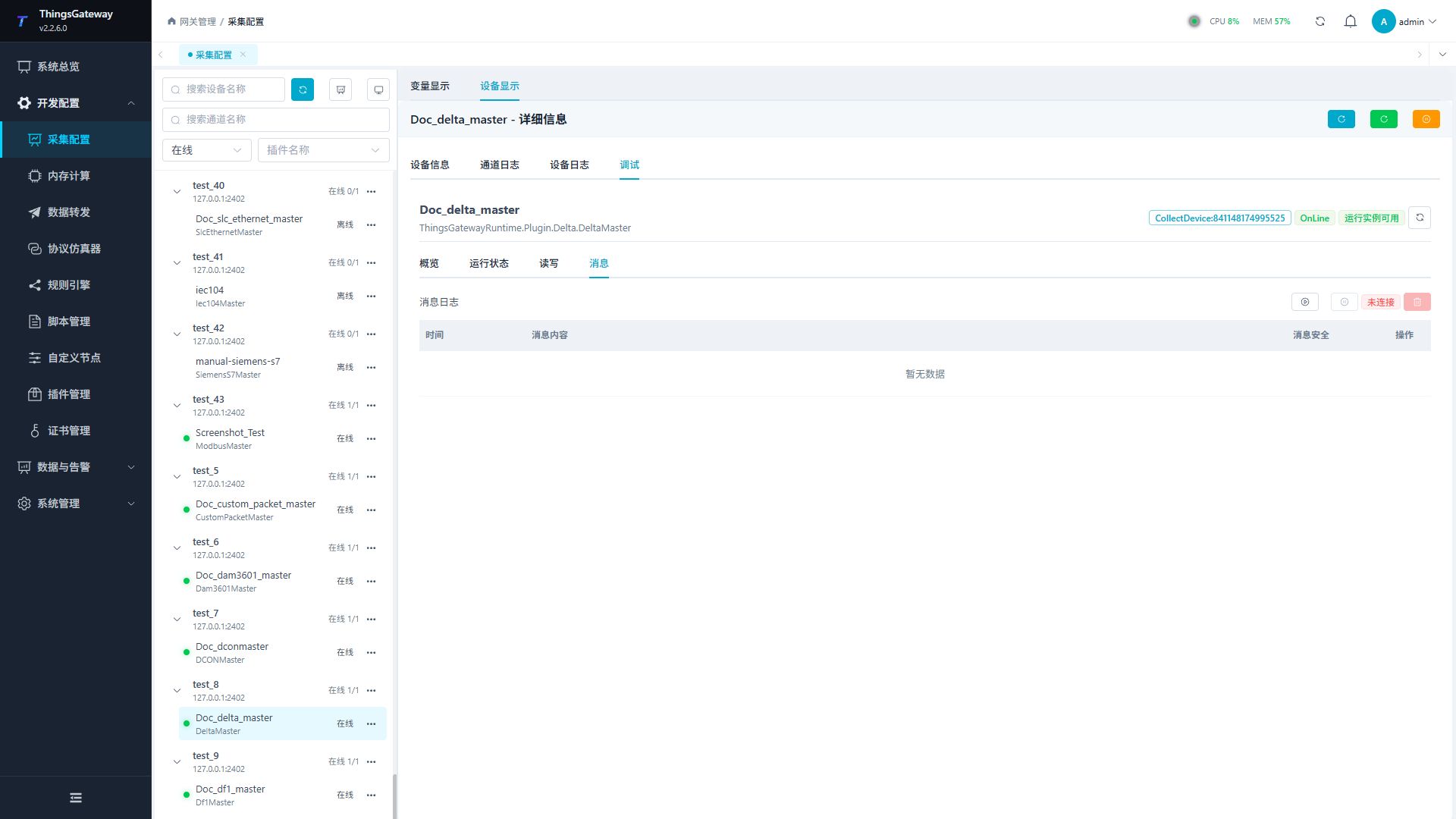

台达 PLC 消息调试

验证方法​

  1. 读取一个已确认地址，核对 PLC 系列、站号、值和数据类型。
  2. 查看“消息”中的请求和正常响应。
  3. 仅对允许测试的点执行写入，并按现场要求回读。

常见问题​

现象检查方法
地址读取失败PLC 系列、地址区、DVP 八进制 X/Y 地址和站号。
返回 Modbus 异常码报文格式、功能码、地址范围和读取数量。
数值不正确数据类型、数组长度和默认 CDAB 字节顺序。
写入失败X 区只读、变量权限、功能码和 PLC 写保护。
