SlcEthernetMaster
插件用途
Allen-Bradley SLC Ethernet 文件表读写驱动
选择入口
进入“开发配置 → 采集配置”，创建设备并在“采集插件”中选择“SlcEthernetMaster”。
支持的通道和数据类型
| 通道类型 | 配置前检查 |
|---|---|
| TCP 客户端 | 确认设备 IP、端口和网关到设备的网络可达性。 |
可选数据类型： Boolean、Byte、Int16、UInt16、Int32、UInt32、Int64、UInt64、Float、Double、String、Decimal
地址规则
- SLC Ethernet 文件表地址：N7:0、B3:0、F8:0、ST9:0；Boolean 使用 N7:0/3 或 N7:0.3。单次读写 1 至 236 字节。
设备调试
进入“开发配置 → 采集配置”，选择当前设备后点击“更多功能”并打开“调试”。
| 功能 | 作用 |
|---|---|
| 读写 | 按 SLC 文件表地址读取或写入测试值，并显示结果。写入前确认文件区和现场安全。 |
| 消息 | 查看 Ethernet/PCCC 请求、响应和错误状态，用于核对文件号、元素和位号。 |

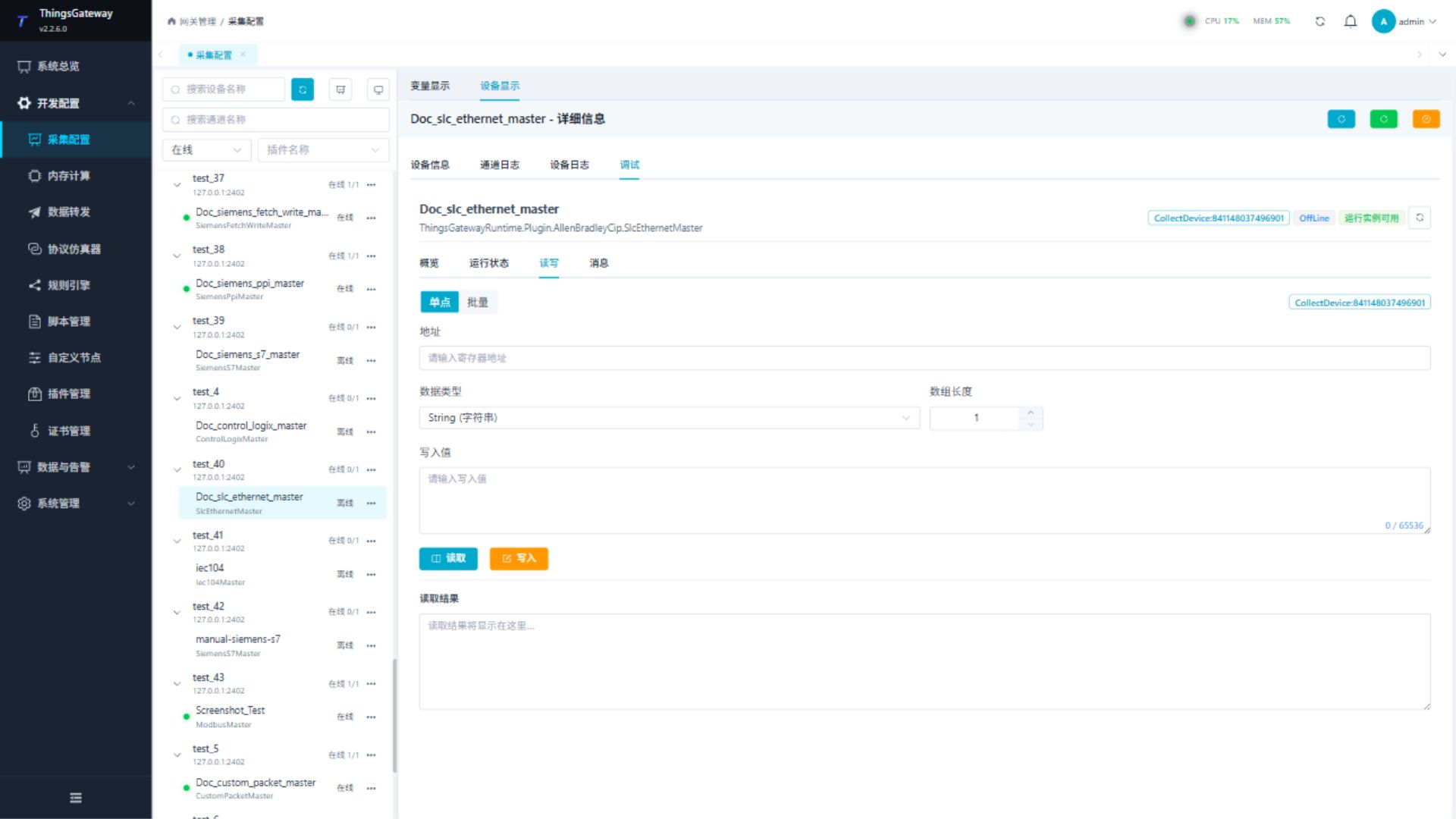

读写
按当前插件地址规则执行读取或写入验证；写入前确认现场安全和权限。

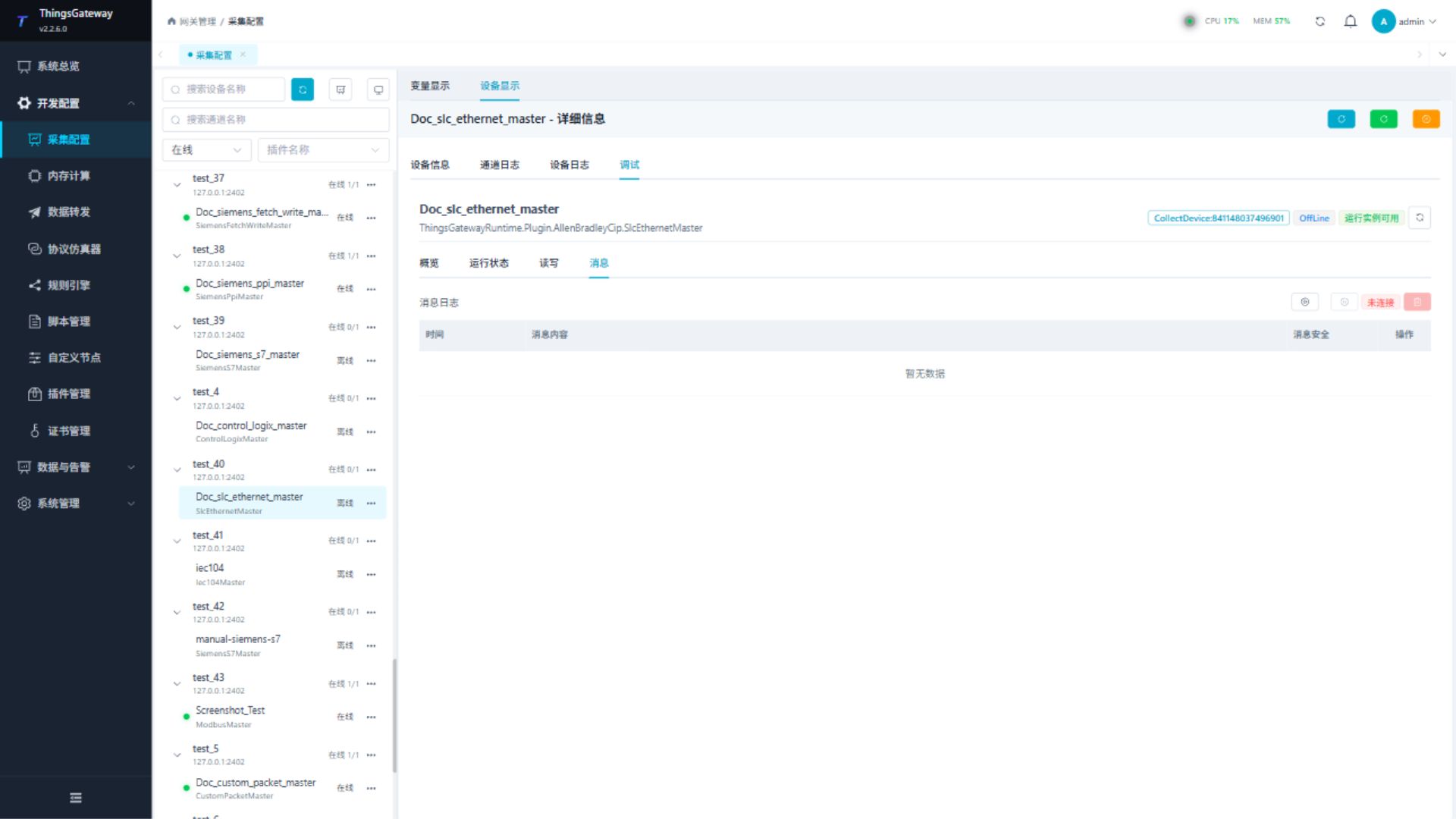

消息
查看设备收发消息和协议日志，定位报文格式、连接和解析问题。
验证重点
使用一个已确认的现场地址执行读取，返回值、数据类型和字节顺序应与点表一致；可写点位写入后应按现场要求回读。
排障差异
- 地址读取失败：按本页地址规则逐项核对站号、寄存器或节点标识，并确认数据类型与设备点表一致。
