InovanceMaster
插件用途
汇川 PLC Modbus 与专用地址模型采集驱动
选择入口
进入“开发配置 → 采集配置”，创建设备并在“采集插件”中选择“InovanceMaster”。
支持的通道和数据类型
| 通道类型 | 配置前检查 |
|---|---|
| 串口 | 确认串口未被其它程序占用，并与设备保持一致的波特率、数据位、停止位和校验位。 |
| TCP 客户端 | 确认设备 IP、端口和网关到设备的网络可达性。 |
| TCP 服务端 | 确认本地监听地址和端口可用，并允许现场设备主动连接网关。 |
可选数据类型： Boolean、Byte、Int16、UInt16、Int32、UInt32、Int64、UInt64、Float、Double、String、Decimal
插件参数
协议参数
| 参数 | 说明 |
|---|---|
| 汇川类型 | 默认：0；填写：下拉选择。设置协议通信使用的汇川类型。 |
| Modbus类型 | 默认：ModbusTcp；填写：下拉选择。设置协议通信使用的Modbus类型。 |
| 默认站号 | 默认：1；填写：文本输入。设置未在变量地址中单独指定站号时使用的默认站号。 |
打包规则
| 参数 | 说明 |
|---|---|
| FC1 最大读取线圈位数量 | 默认：1600；范围：1～2000；填写：文本输入。设置单次读写或组包使用的FC1 最大读取线圈位数量。 |
| FC2 最大读取离散输入位数量 | 默认：1600；范围：1～2000；填写：文本输入。设置单次读写或组包使用的FC2 最大读取离散输入位数量。 |
| FC3 最大读取保持寄存器数量 | 默认：100；范围：1～125；填写：文本输入。设置单次读写或组包使用的FC3 最大读取保持寄存器数量。 |
| FC4 最大读取输入寄存器数量 | 默认：100；范围：1～125；填写：文本输入。设置单次读写或组包使用的FC4 最大读取输入寄存器数量。 |
| FC15 最大批量写入线圈位数量 | 默认：1968；范围：1～1968；填写：文本输入。设置单次读写或组包使用的FC15 最大批量写入线圈位数量。 |
| FC16 最大批量写入寄存器数量 | 默认：123；范围：1～123；填写：文本输入。设置单次读写或组包使用的FC16 最大批量写入寄存器数量。 |
连接配置
| 参数 | 说明 |
|---|---|
| DTU ID | 填写：文本输入。设置通过 DTU 服务识别当前设备连接的标识。 |
地址规则
- AM系列
- Q0.0
- IX0.0
- MX0.0
- MW0
- MD0
- MB0
- SM0
- SD0
- s=2;SD0 支持额外指定站号
- H3U
- M0
- SM0
- S0
- T0
- C0
- X0
- Y0
- D0
- SD0
- R0
- s=2;SD0 支持额外指定站号
- H5U
- M0
- B0
- S0
- X0
- Y0
- D0
- R0
- s=2;D0 支持额外指定站号
设备调试
进入“开发配置 → 采集配置”，选择当前设备后点击“更多功能”并打开“调试”。
专用调试页
当前插件使用公共读写和消息面板验证汇川 PLC 地址与响应。
| 功能 | 作用 |
|---|---|

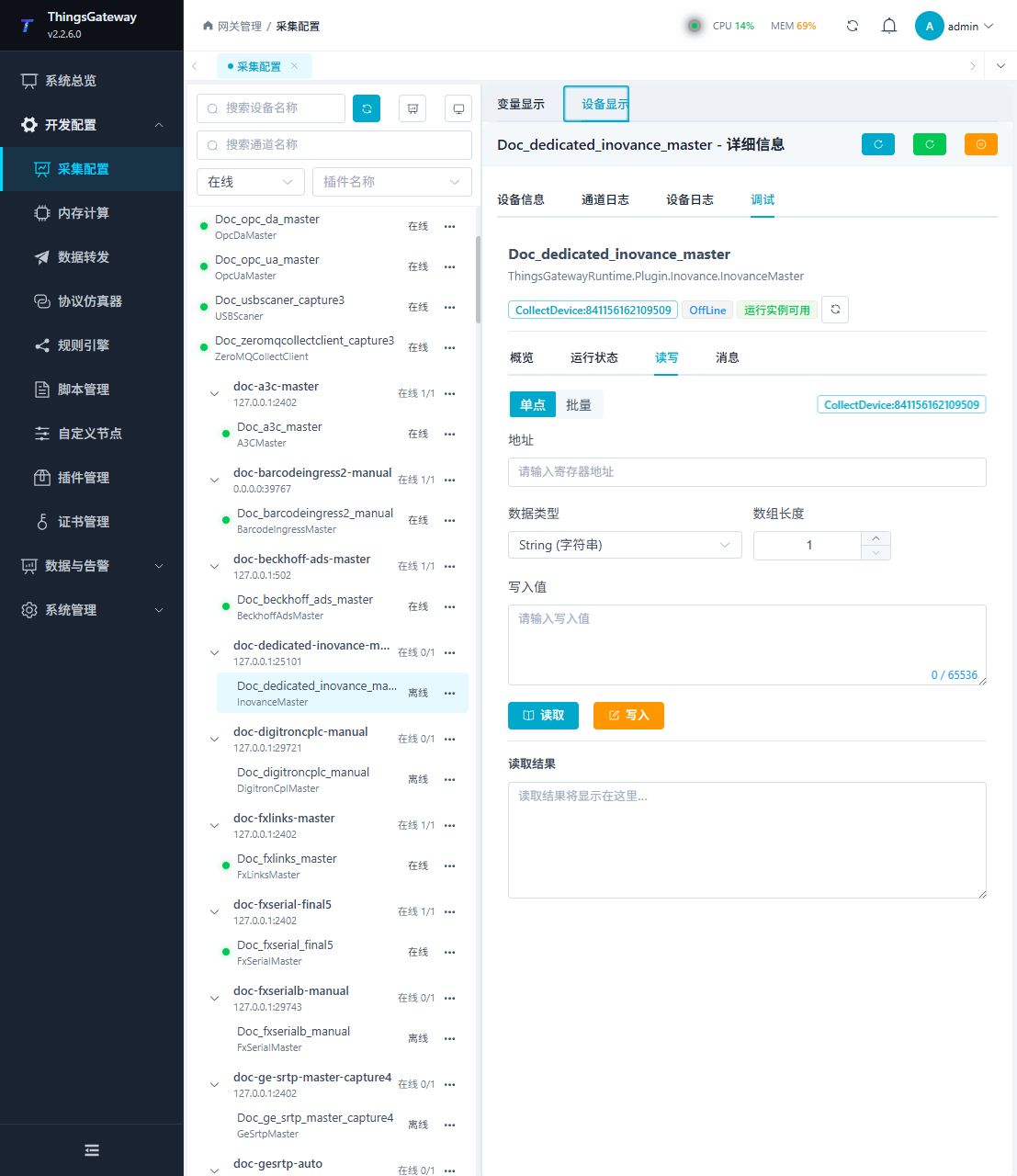

| 读写 | 按当前系列和站号读取或写入测试点，并显示结果。写入前确认点位和现场安全。 |

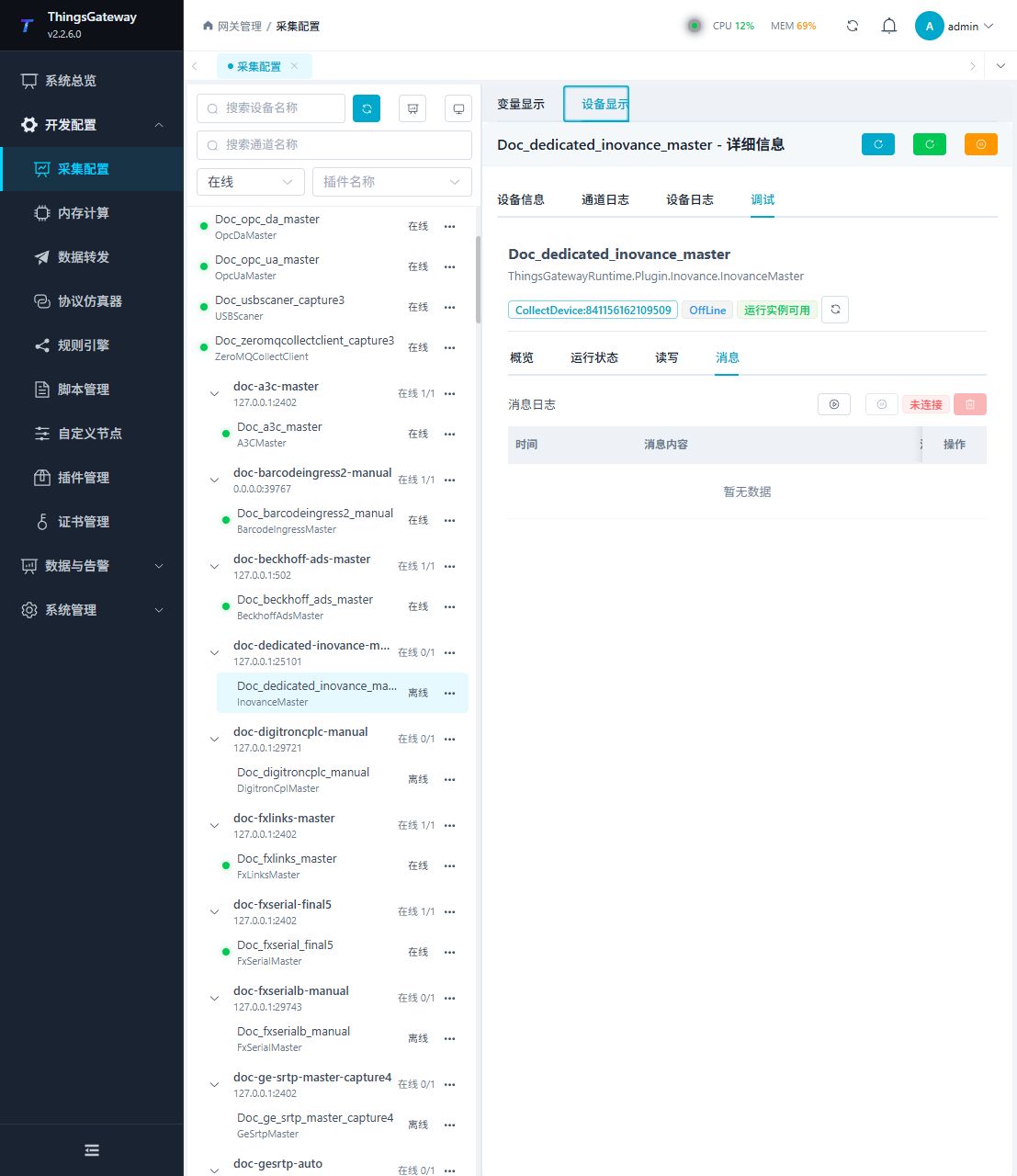

| 消息 | 查看请求、响应和协议日志，用于核对系列、站号、地址和错误码。 |
验证重点
使用一个已确认的现场地址执行读取，返回值、数据类型和字节顺序应与点表一致；可写点位写入后应按现场要求回读。
排障差异
- 地址读取失败：按本页地址规则逐项核对站号、寄存器或节点标识，并确认数据类型与设备点表一致。
- 串口设备无响应：确认串口未被占用，并核对波特率、数据位、停止位和校验位。
