FujiCommandMaster
插件用途
Fuji Command Setting 协议 PLC 地址读写驱动
选择入口
进入“开发配置 → 采集配置”，创建设备并在“采集插件”中选择“FujiCommandMaster”。
支持的通道和数据类型
| 通道类型 | 配置前检查 |
|---|---|
| TCP 客户端 | 确认设备 IP、端口和网关到设备的网络可达性。 |
| TCP 服务端 | 确认本地监听地址和端口可用，并允许现场设备主动连接网关。 |
可选数据类型： Boolean、Byte、Int16、UInt16、Int32、UInt32、Float、String
地址规则
- 富士 Command Setting Type 地址：B、M、K、F、A、D、S、TS、TR、CS、CR、BD、WL、W9。
- 还支持 W21-W26、W30-W109、W120-W123、W125，例如 D100、W21.200。
- 地址数量按业务字节计算，单次读写范围为 1 至 251 字节；布尔量按一个字节读写。
设备调试
进入“开发配置 → 采集配置”，选择当前设备后点击“更多功能”并打开“调试”。
专用调试页
当前插件使用公共读写和消息面板验证 Fuji Command 地址与 PLC 响应。
| 功能 | 作用 |
|---|---|

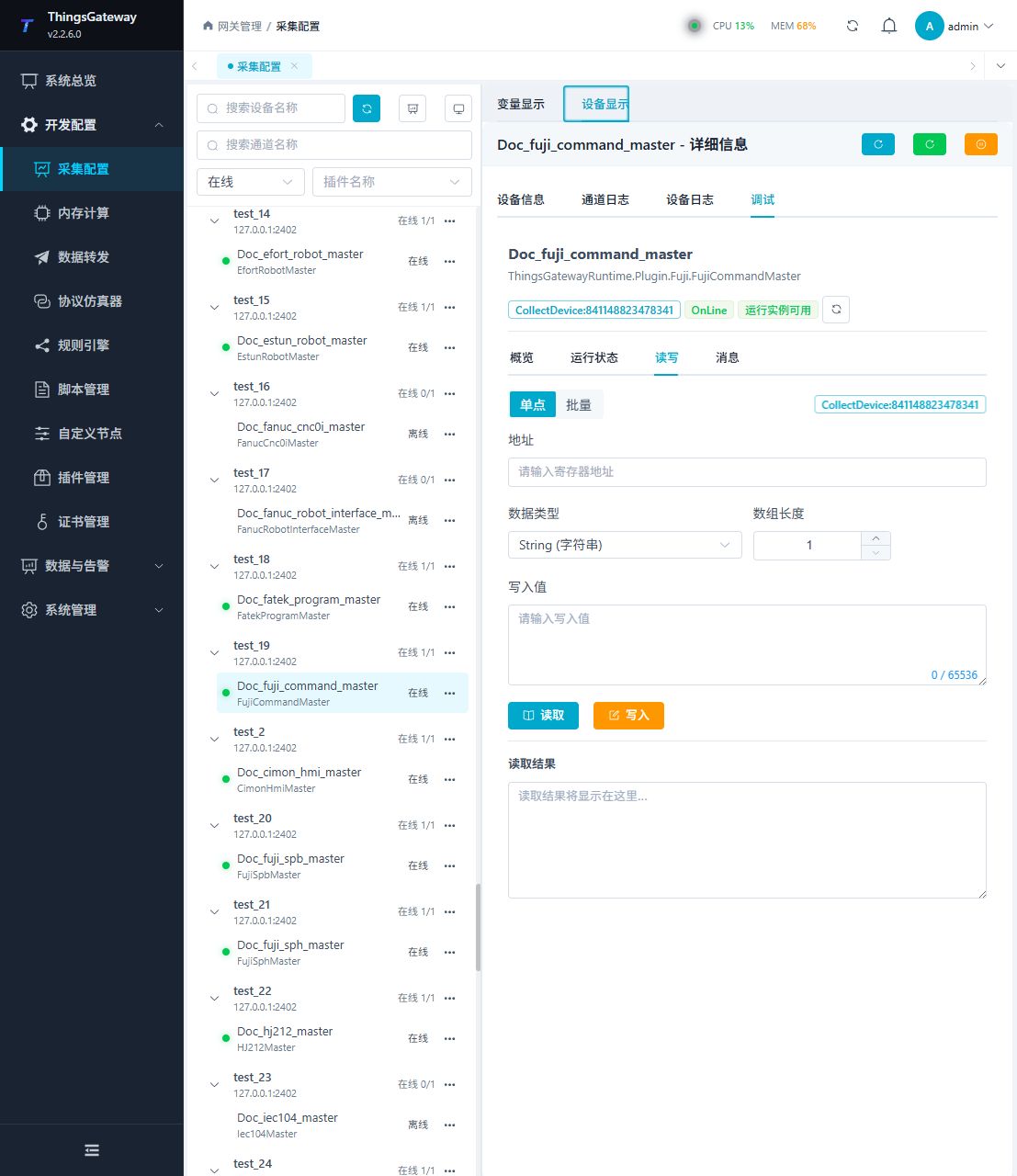

| 读写 | 按当前地址规则读取或写入测试点，并显示结果。写入前确认目标区域和现场安全。 |

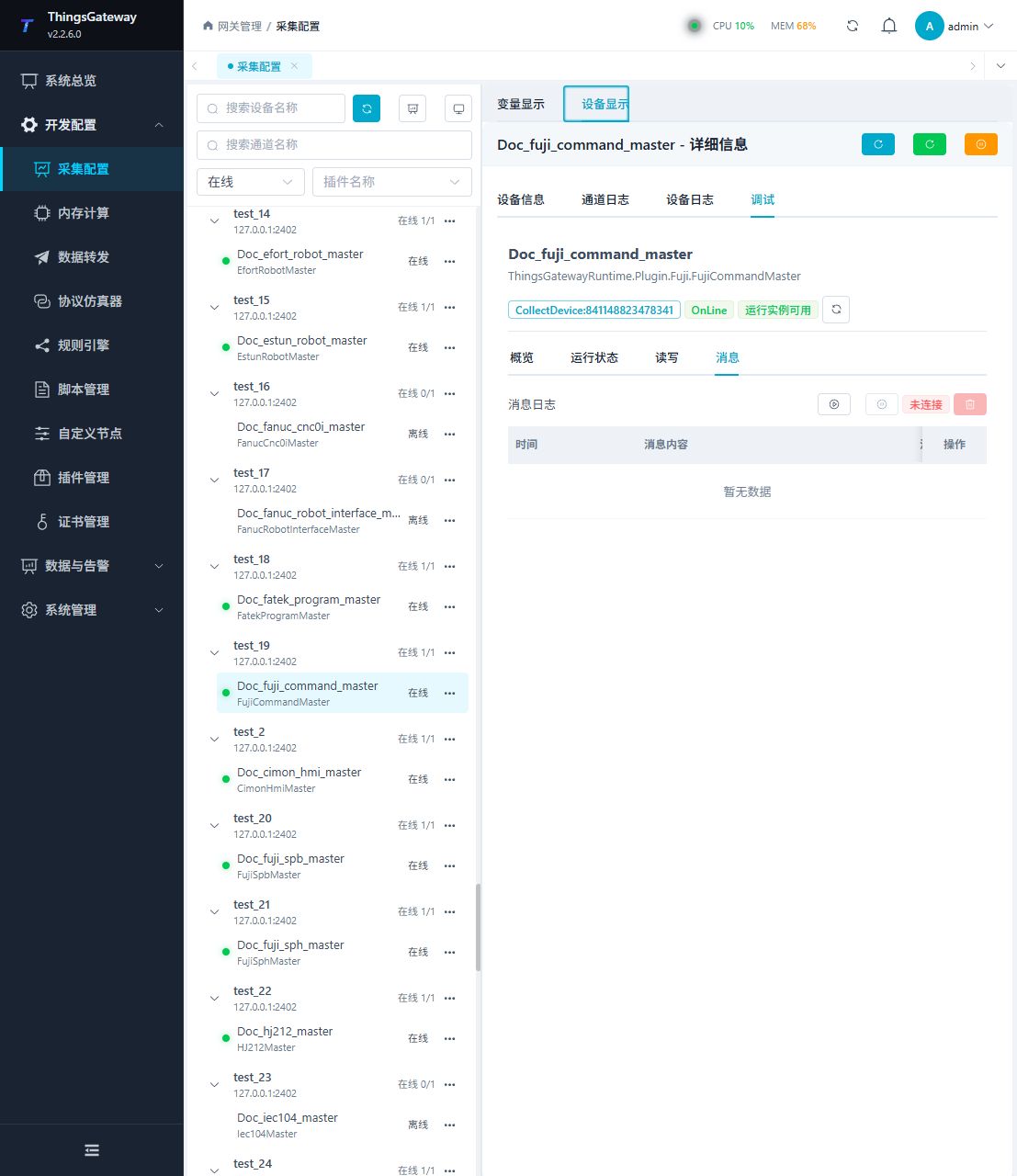

| 消息 | 查看请求、响应和协议日志，用于核对命令、地址、数据长度和校验。 |
验证重点
使用一个已确认的现场地址执行读取，返回值、数据类型和字节顺序应与点表一致；可写点位写入后应按现场要求回读。
排障差异
- 地址读取失败：按本页地址规则逐项核对站号、寄存器或节点标识，并确认数据类型与设备点表一致。
