OmronFinsMaster
插件用途
Omron FINS TCP、UDP 和串行地址读写驱动
选择入口
进入“开发配置 → 采集配置”，创建设备并在“采集插件”中选择“OmronFinsMaster”。
支持的通道和数据类型
| 通道类型 | 配置前检查 |
|---|---|
| TCP 客户端 | 确认设备 IP、端口和网关到设备的网络可达性。 |
| UDP | 确认本地绑定地址、端口和防火墙规则，并核对报文来源。 |
可选数据类型： Boolean、Byte、Int16、UInt16、Int32、UInt32、Int64、UInt64、Float、Double、String、Decimal
插件参数
协议参数
| 参数 | 说明 |
|---|---|
| ICF | 默认：128；填写：文本输入。设置协议通信使用的ICF。 |
| 网络层信息 | 默认：2；填写：文本输入。设置协议通信使用的网络层信息。 |
| DNA | 默认：0；填写：文本输入。设置协议通信使用的DNA。 |
| DA2 | 默认：0；填写：文本输入。设置协议通信使用的DA2。 |
| SNA | 默认：0；填写：文本输入。设置协议通信使用的SNA。 |
| SA2 | 默认：0；填写：文本输入。设置协议通信使用的SA2。 |
| SID | 默认：0；填写：文本输入。设置协议通信使用的SID。 |
地址规则
- DM Area | D0
- CIO Area | C0
- Work Area | W0
- Holding Bit Area | H0
- Auxiliary Bit Area | A0
- EM Area | E0.0
- Timer Area | TIM0
- Counter Area | CNT0
- Index Register | IR0
- Data Register | DR0
- Condition Flags | CF1.1
设备调试
进入“开发配置 → 采集配置”，选择当前设备后点击“更多功能”并打开“调试”。
专用调试页
当前插件使用公共读写和消息面板验证 Omron FINS 地址与响应。
| 功能 | 作用 |
|---|---|

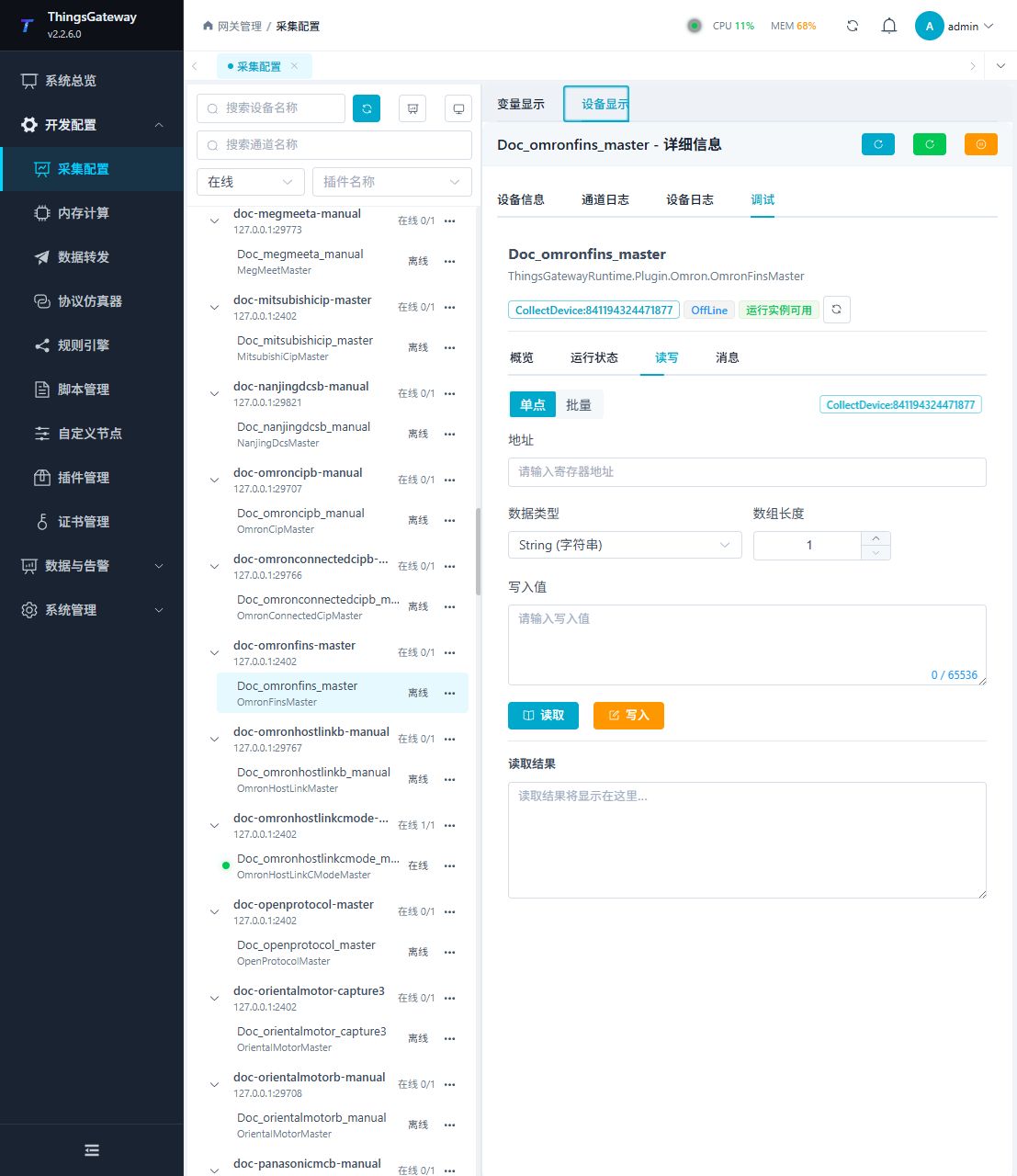

| 读写 | 按 FINS 地址读取或写入测试点，并显示结果。写入前确认目标区域和现场安全。 |

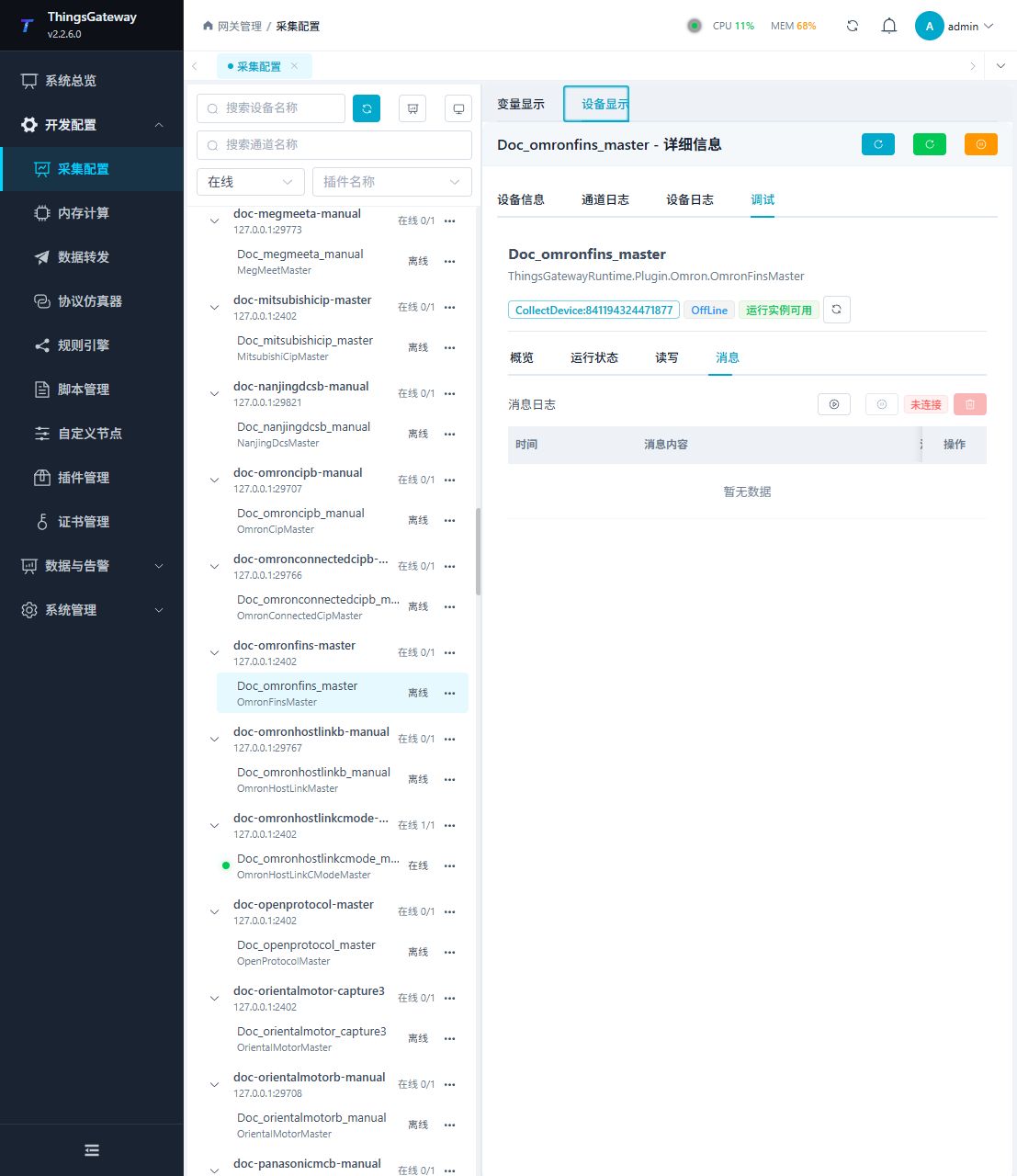

| 消息 | 查看 FINS 请求、响应和结束码，用于核对网络、节点、单元和地址。 |
验证重点
使用一个已确认的现场地址执行读取，返回值、数据类型和字节顺序应与点表一致；可写点位写入后应按现场要求回读。
排障差异
- 地址读取失败：按本页地址规则逐项核对站号、寄存器或节点标识，并确认数据类型与设备点表一致。
