SiemensPpiMaster
插件用途
Siemens S7-200 PPI 串行协议地址读写驱动
选择入口
进入“开发配置 → 采集配置”，创建设备并在“采集插件”中选择“SiemensPpiMaster”。
支持的通道和数据类型
| 通道类型 | 配置前检查 |
|---|---|
| 串口 | 确认串口未被其它程序占用，并与设备保持一致的波特率、数据位、停止位和校验位。 |
| TCP 客户端 | 确认设备 IP、端口和网关到设备的网络可达性。 |
| TCP 服务端 | 确认本地监听地址和端口可用，并允许现场设备主动连接网关。 |
可选数据类型： Boolean、Byte、Int16、UInt16、Int32、UInt32、Float、String
插件参数
PPI 支持串口、TCP 客户端和 TCP 服务端通道。读写超时、失败重试、写优先、串口参数、DTU 和数据格式属于采集公共属性；当前 PPI 默认数据解析顺序为 ABCD，默认最大打包长度为 200 字节。
协议参数
| 参数 | 说明 |
|---|---|
| PLC 站号 | 默认：2；填写：文本输入。设置未在变量地址中单独指定站号时使用的默认站号。 |
地址规则
- PPI 地址区域为
SYS、AI、AQ、T、C、S、SM、I、Q、M、DB和V。 - 用
s=2;M100覆盖当前变量站号；未填写时使用“PLC 站号”。站号为0～255的十进制数。 - 位地址使用
.0～.7，例如M100.3；定时器T和计数器C不支持位后缀。 - DB 地址必须包含数据块和偏移，例如
DB10.4；V区等价于DB1。一个地址只能有一个设备区域和一个s=选项。
设备调试
进入“开发配置 → 采集配置”，选择当前设备后点击“更多功能”并打开“调试”。
| 功能 | 作用 |
|---|---|
| 读写 | 按 PPI 站号和地址读取或写入测试值。写入前确认目标区域和现场安全。 |
| 消息 | 查看 PPI 请求、响应和错误状态，用于核对站号、地址和链路参数。 |

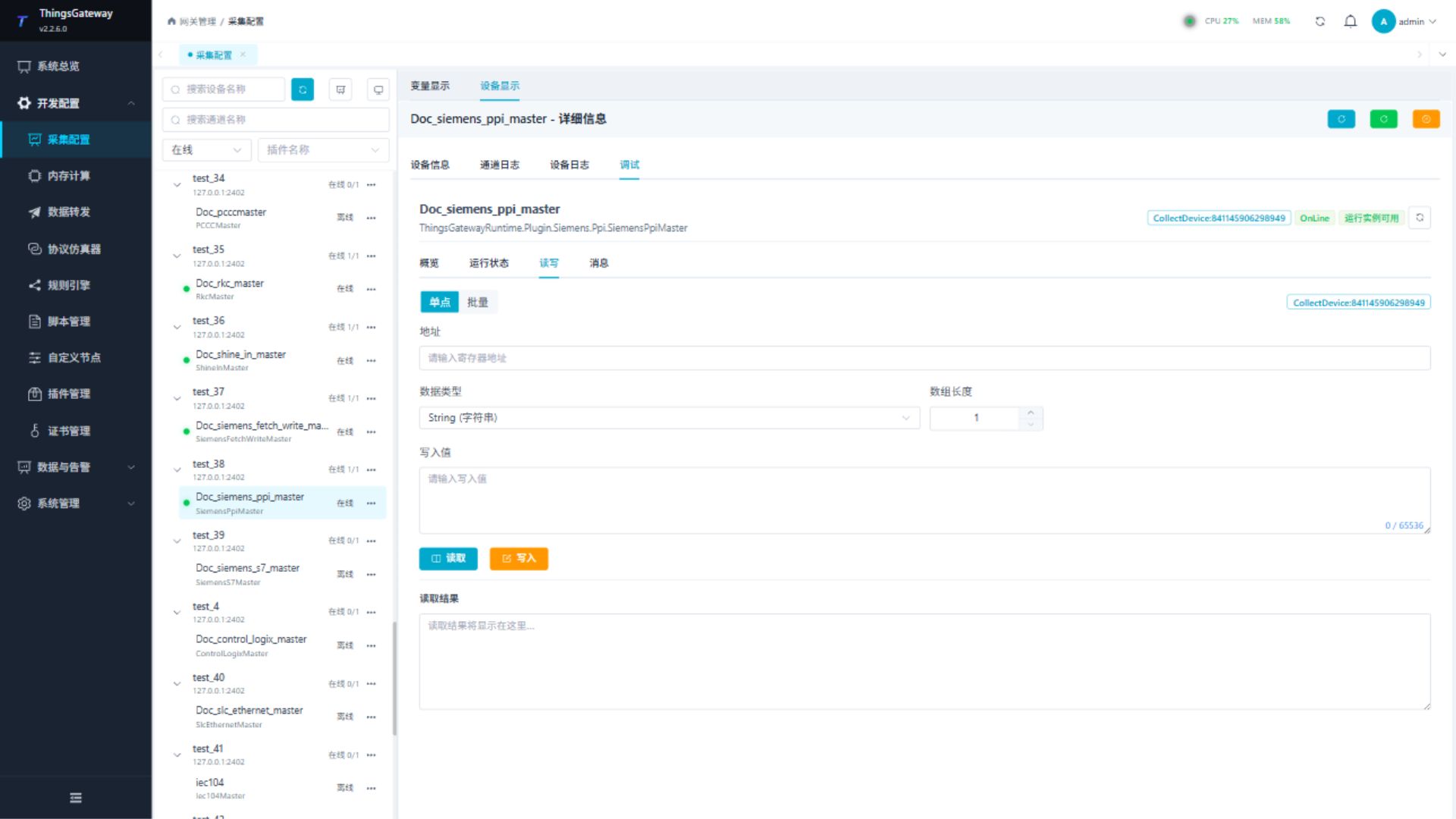

读写
按当前插件地址规则执行读取或写入验证；写入前确认现场安全和权限。

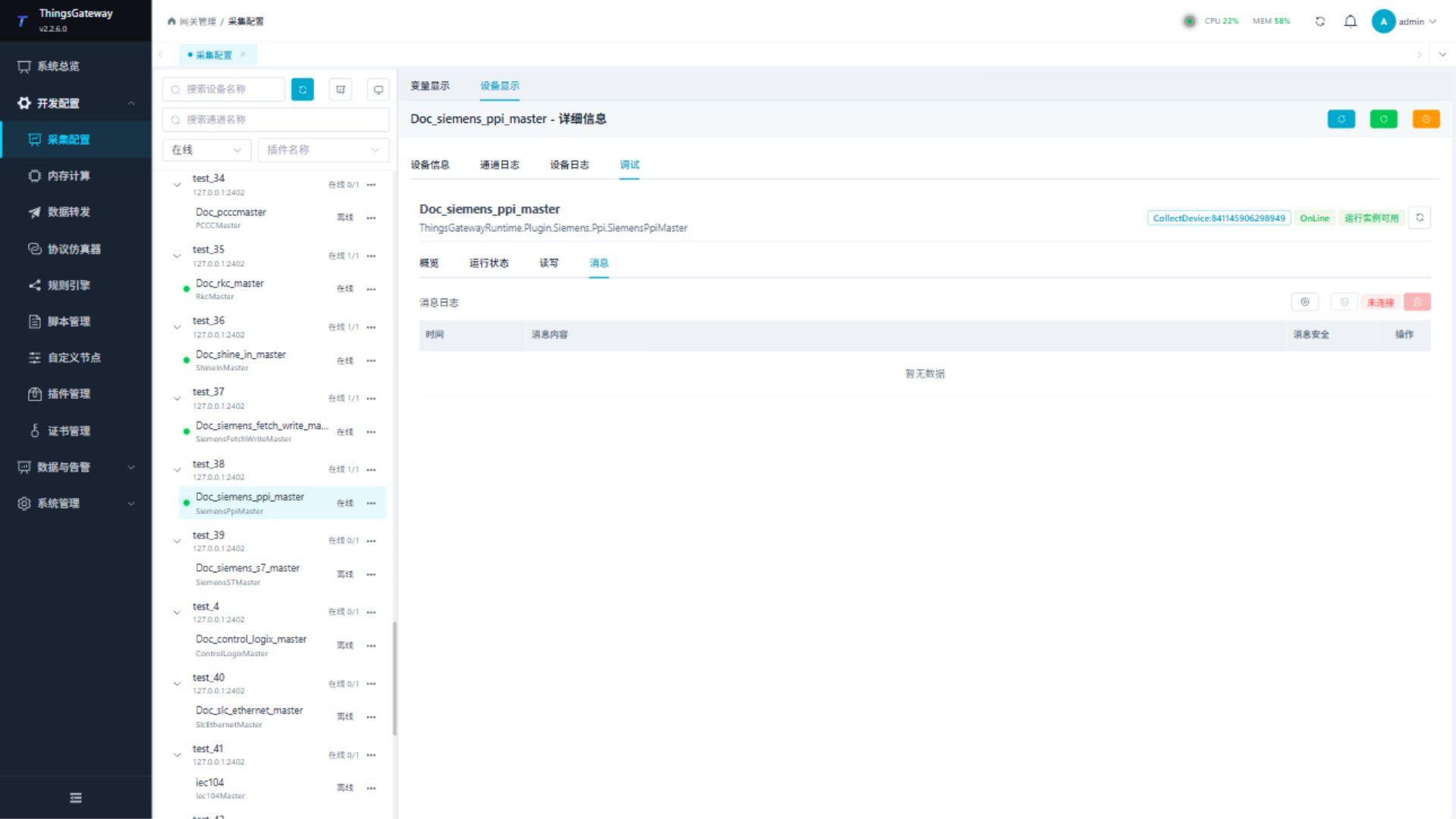

消息
查看设备收发消息和协议日志，定位报文格式、连接和解析问题。
验证重点
使用一个已确认的现场地址执行读取，核对站号、区域、字节/位偏移、数据类型和 ABCD 字节顺序；可写点位写入后应按现场要求回读。
排障差异
- 地址读取失败：按本页地址规则逐项核对站号、寄存器或节点标识，并确认数据类型与设备点表一致。
- 串口设备无响应：确认串口未被占用，并核对波特率、数据位、停止位和校验位。
- 地址解析失败：确认 DB 地址包含块号和偏移，T/C 未填写位号，且站号选项只有一个
s=。
