FujiSpbMaster
插件用途
Fuji SPB 协议 PLC 地址读写驱动
选择入口
进入“开发配置 → 采集配置”，创建设备并在“采集插件”中选择“FujiSpbMaster”。
支持的通道和数据类型
| 通道类型 | 配置前检查 |
|---|---|
| 串口 | 确认串口未被其它程序占用，并与设备保持一致的波特率、数据位、停止位和校验位。 |
| TCP 客户端 | 确认设备 IP、端口和网关到设备的网络可达性。 |
| TCP 服务端 | 确认本地监听地址和端口可用，并允许现场设备主动连接网关。 |
可选数据类型： Boolean、Int16、UInt16、Int32、UInt32、Float、String
插件参数
协议参数
| 参数 | 说明 |
|---|---|
| PLC 站号 | 默认：1；填写：文本输入。PLC 站号；SPB 请求使用两位大写十六进制站号 |
地址规则
- 富士 SPB WORD 地址：Y、X、M、L、TC、CC、TN、CN、D、R、W，例如 D100、TN20。
- 布尔地址可使用 WORD地址.位号，例如 D10.12；X、Y、M、L、TC、CC 还可直接使用连续位号，例如 M35。
- 单次读取 1 至 105 WORD，单次写入 1 至 103 WORD；布尔写入每次只写一个位。
- PLC 通信参数必须配置为无 BCC，并启用 CRLF 结束码。
设备调试
进入“开发配置 → 采集配置”，选择当前设备后点击“更多功能”并打开“调试”。
专用调试页
当前插件使用公共读写和消息面板验证 Fuji SPB 地址与 PLC 响应。
| 功能 | 作用 |
|---|---|

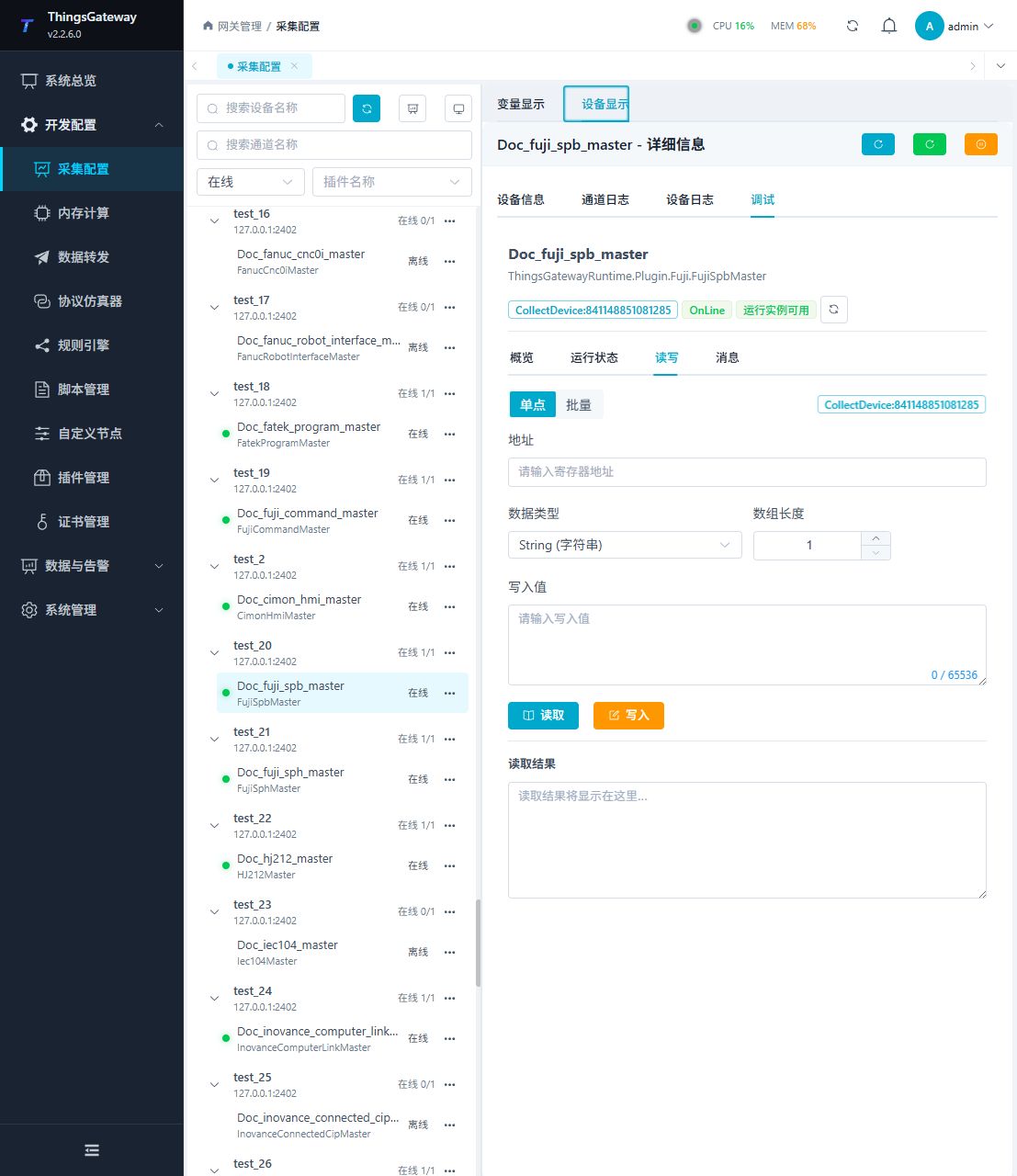

| 读写 | 按当前地址规则读取或写入测试点，并显示结果。写入前确认目标区域和现场安全。 |

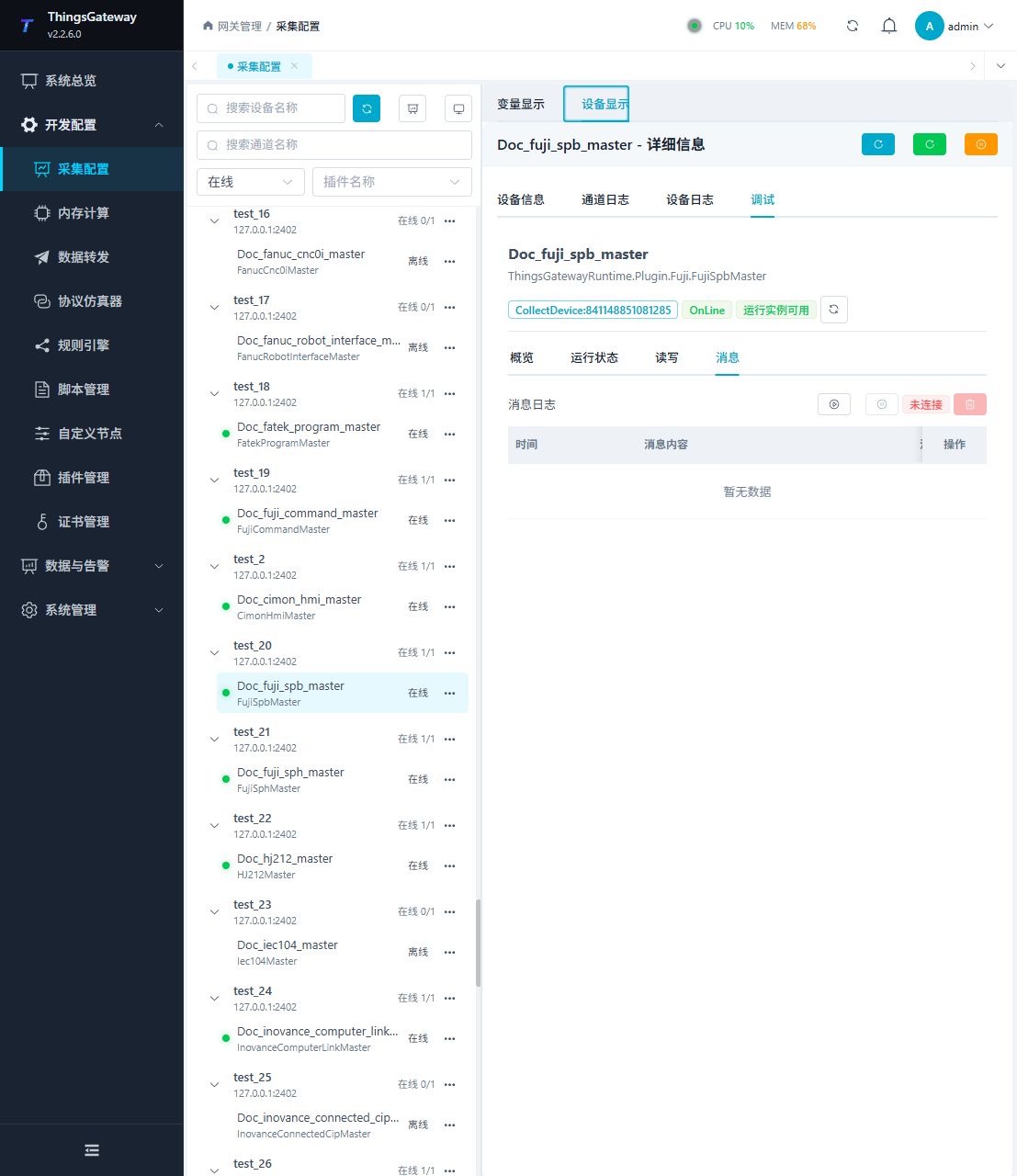

| 消息 | 查看请求、响应和协议日志，用于核对站号、命令、地址和校验。 |
验证重点
使用一个已确认的现场地址执行读取，返回值、数据类型和字节顺序应与点表一致；可写点位写入后应按现场要求回读。
排障差异
- 地址读取失败：按本页地址规则逐项核对站号、寄存器或节点标识，并确认数据类型与设备点表一致。
- 串口设备无响应：确认串口未被占用，并核对波特率、数据位、停止位和校验位。
