McR_BinaryMaster
插件用途
三菱 iQ-R MC 二进制协议 PLC 地址读写驱动
选择入口
进入“开发配置 → 采集配置”，创建设备并在“采集插件”中选择“McR_BinaryMaster”。
支持的通道和数据类型
| 通道类型 | 配置前检查 |
|---|---|
| TCP 客户端 | 确认设备 IP、端口和网关到设备的网络可达性。 |
| TCP 服务端 | 确认本地监听地址和端口可用，并允许现场设备主动连接网关。 |
可选数据类型： Boolean、Byte、Int16、UInt16、Int32、UInt32、Int64、UInt64、Float、Double、String、Decimal
插件参数
协议参数
| 参数 | 说明 |
|---|---|
| 网络号 | 默认：0；填写：文本输入。设置协议通信使用的网络号。 |
| IO模块站号 | 默认：0；填写：文本输入。设置协议通信使用的IO模块站号。 |
| IO模块ID | 默认：1023；填写：文本输入。设置协议通信使用的IO模块ID。 |
| PLC ID | 默认：255；填写：文本输入。设置协议通信使用的PLC ID。 |
地址规则
- ————————————————————| --- | ---------- | ------------ |
- | SM | Special Relay | |
- | SD | Special Register | |
- | X | Input | |
- | Y | Output | |
- | M | Internal relay | * 2|
- | L | Latch relay | * 2|
- | F | Alarm|
- | V | Index relay | |
- | B | Link Relay | |
- | D | Data Register | |
- | W | Link Register | |
- | TS | Timer | Contact|
- | TC | Timer | Coil|
- | TN | Timer | Current value|
- | SS | cumulative timer | contact point|
- | SC | cumulative timer | coil|
- | SN | cumulative timer | current value|
- | CS | counter | contact|
- | CC | counter | coil|
- | CN | Counter | Current value|
- | SB | Link Special Relay | Electrical Appliances|
- | SW | Link special sender | Memory|
- | S | Stepper relay | * 2|
- | DX | Direct Input | |
- | DY | Direct output | |
- | R 系列扩展 | 类型 |
- | --- | --- |
- | LSTS / LSTC / STS / STC | 位软元件 |
- | LSTN / STN | WORD 软元件 |
- | LTS / LTC / LCS / LCC | 位软元件 |
- | LTN / LCN | WORD 软元件 |
设备调试
进入“开发配置 → 采集配置”，选择当前设备后点击“更多功能”并打开“调试”。
专用调试页
当前插件使用公共读写和消息面板验证 MC R Binary 地址与响应。
| 功能 | 作用 |
|---|---|

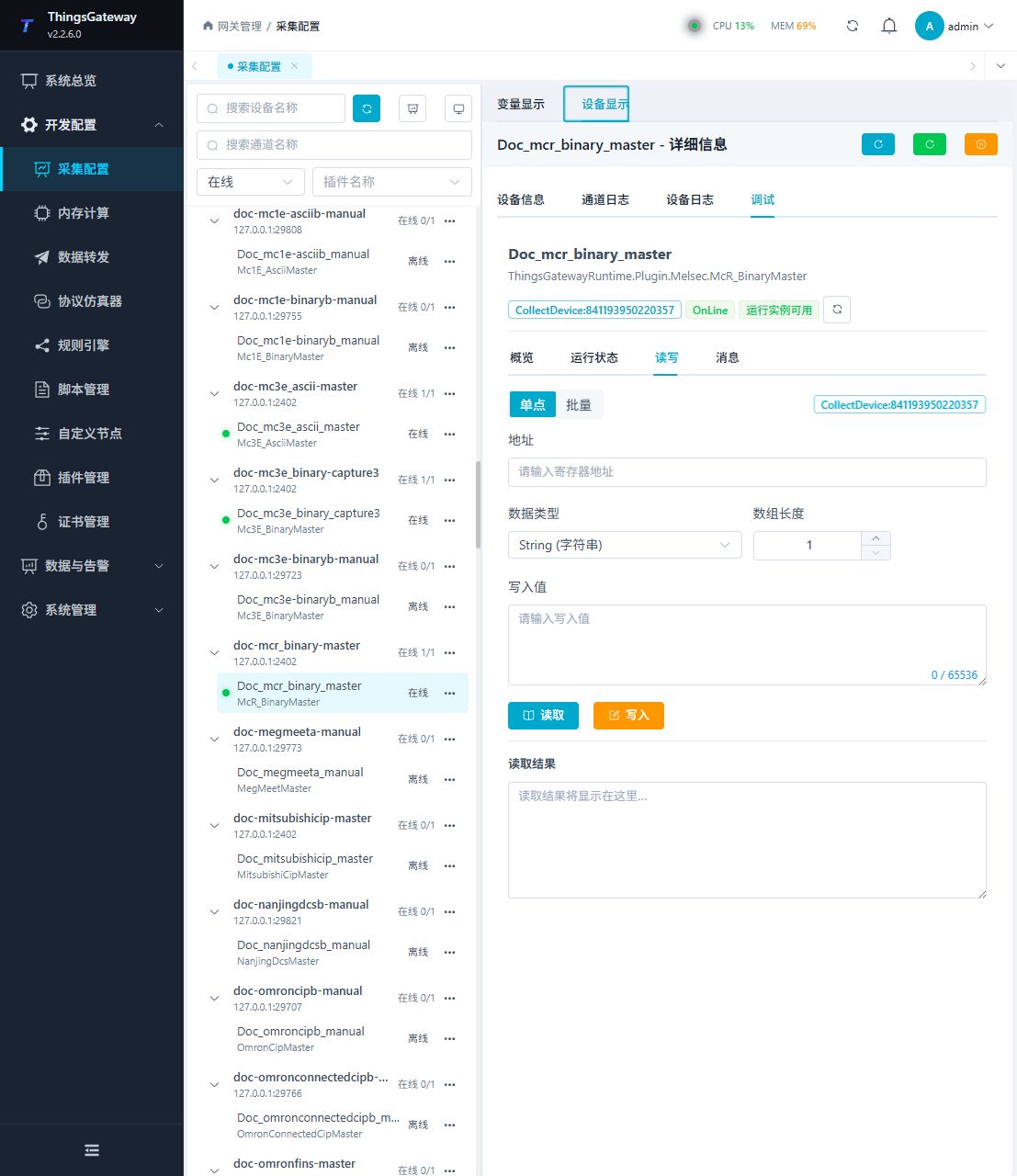

| 读写 | 按 MC R Binary 地址读取或写入测试点，并显示结果。写入前确认目标区域和现场安全。 |

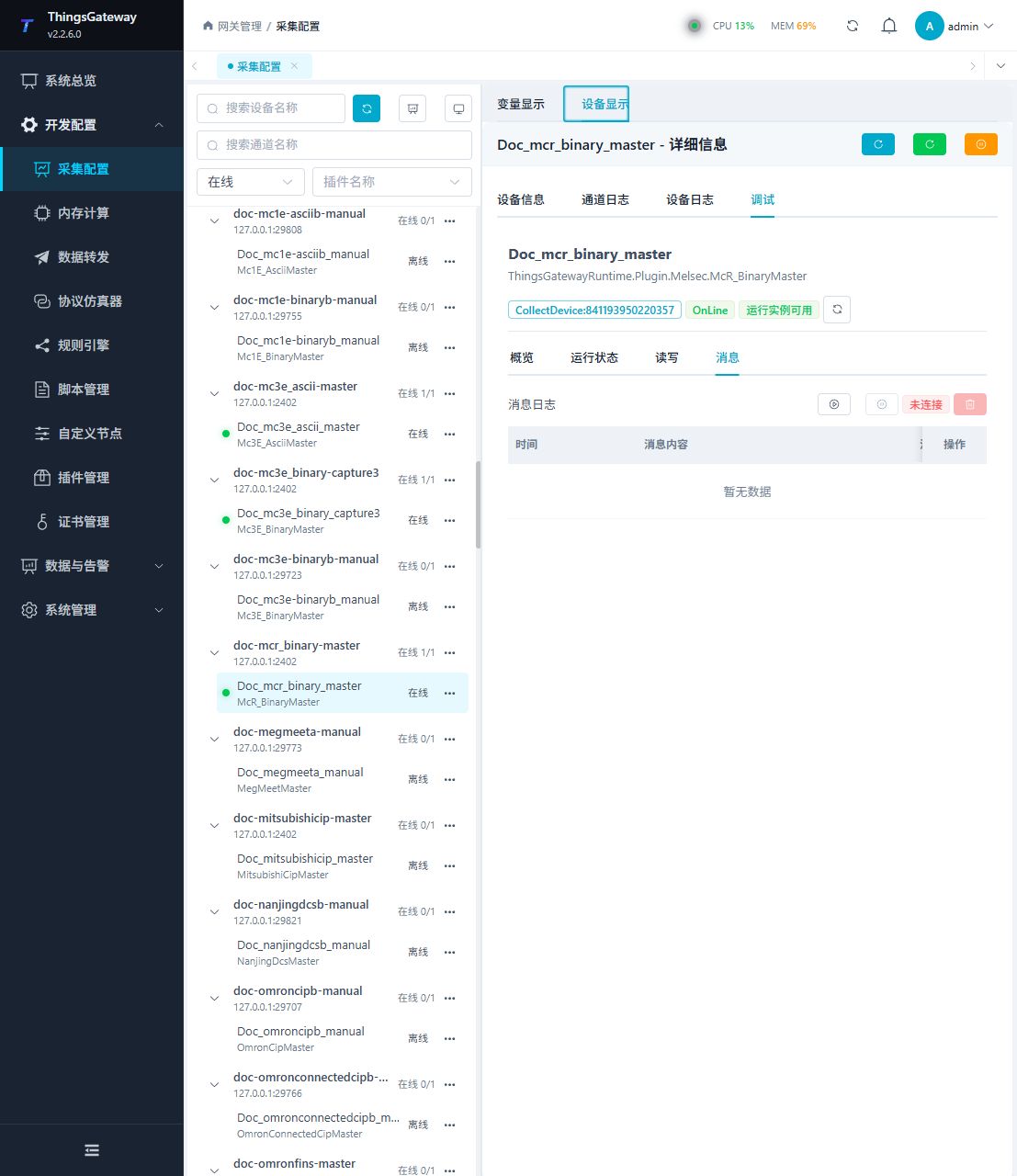

| 消息 | 查看二进制请求、响应和结束码，用于核对网络号、站号、模块和地址。 |
验证重点
使用一个已确认的现场地址执行读取，返回值、数据类型和字节顺序应与点表一致；可写点位写入后应按现场要求回读。
排障差异
- 地址读取失败：按本页地址规则逐项核对站号、寄存器或节点标识，并确认数据类型与设备点表一致。
