Mc1E_AsciiMaster
插件用途
三菱 MC 1E ASCII 协议 PLC 地址读写驱动
选择入口
进入“开发配置 → 采集配置”，创建设备并在“采集插件”中选择“Mc1E_AsciiMaster”。
支持的通道和数据类型
| 通道类型 | 配置前检查 |
|---|---|
| 串口 | 确认串口未被其它程序占用，并与设备保持一致的波特率、数据位、停止位和校验位。 |
| TCP 客户端 | 确认设备 IP、端口和网关到设备的网络可达性。 |
| TCP 服务端 | 确认本地监听地址和端口可用，并允许现场设备主动连接网关。 |
| UDP | 确认本地绑定地址、端口和防火墙规则，并核对报文来源。 |
可选数据类型： Boolean、Byte、Int16、UInt16、Int32、UInt32、Int64、UInt64、Float、Double、String、Decimal
插件参数
协议参数
| 参数 | 说明 |
|---|---|
| PLCID | 默认：255；填写：文本输入。设置协议通信使用的PLCID。 |
地址规则
- MC 1E ASCII 位软元件：B、CC、CS、F、M、S、TC、TS、X、Y。
- MC 1E ASCII WORD 软元件：CN、D、R、TN、W。
- B、W 地址按十六进制解析；X、Y 的数字部分以 0 开头时按八进制解析，否则按十六进制解析；其余软元件地址按十进制解析。
- WORD 可使用“地址.位偏移”访问单个位，位偏移范围为 0 至 15。
- 示例：M100、D100、D100.3、B10、W10、X010、Y10。
设备调试
进入“开发配置 → 采集配置”，选择当前设备后点击“更多功能”并打开“调试”。
专用调试页
当前插件使用公共读写和消息面板验证 MC 1E ASCII 地址与响应。
| 功能 | 作用 |
|---|---|

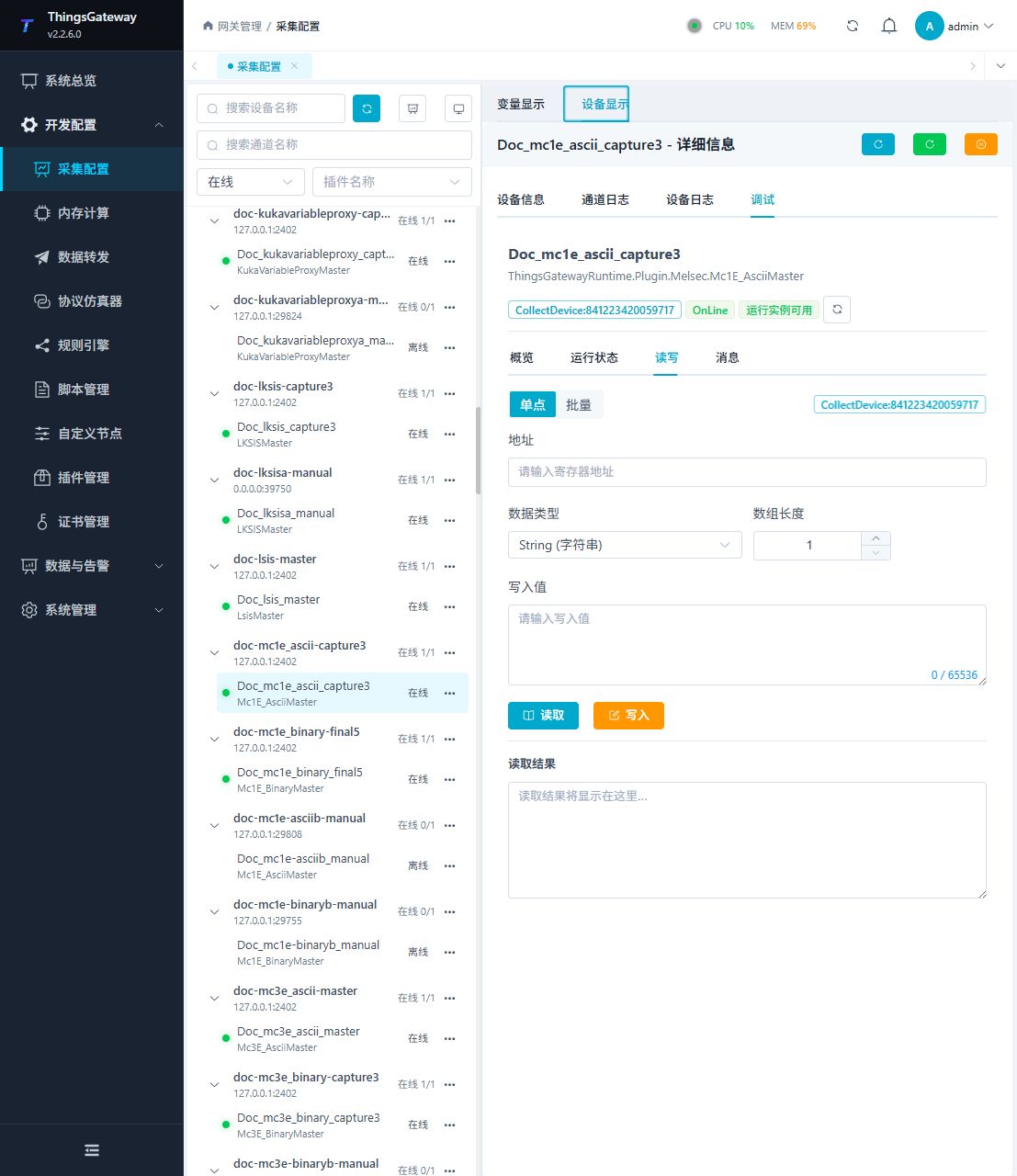

| 读写 | 按 MC 1E ASCII 地址读取或写入测试点，并显示结果。写入前确认目标区域和现场安全。 |

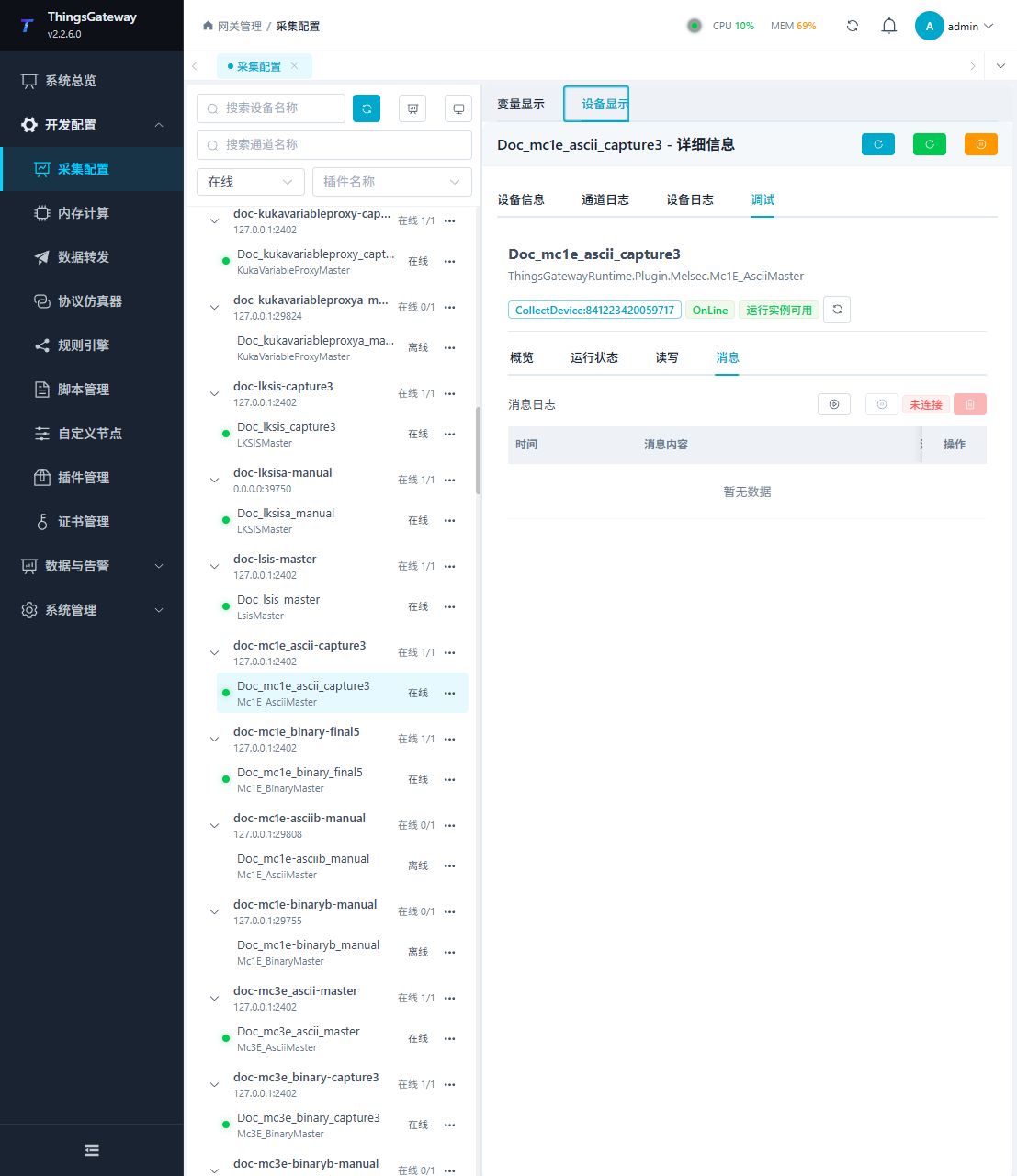

| 消息 | 查看 ASCII 请求、响应和结束码，用于核对站号、软元件和地址。 |
验证重点
使用一个已确认的现场地址执行读取，返回值、数据类型和字节顺序应与点表一致；可写点位写入后应按现场要求回读。
排障差异
- 地址读取失败：按本页地址规则逐项核对站号、寄存器或节点标识，并确认数据类型与设备点表一致。
- 串口设备无响应：确认串口未被占用，并核对波特率、数据位、停止位和校验位。
