DCON ASCII 主站

插件用途​

通过 DCON ASCII 命令读取工业 IO 模块的位状态，并按模块支持范围写入输出。配置页面中的插件名称为“DCONMaster”。

公共通道、设备、变量和数据格式见采集配置。本页只说明 DCON 站号、地址选项和调试。

选择入口​

进入“开发配置 → 采集配置”，按现场链路创建 TCP 客户端、TCP 服务端、串口或 UDP 通道，再创建设备并选择“DCONMaster”。

支持范围​

项目说明
通道TCP 客户端、TCP 服务端、串口、UDP。
数据类型Boolean、Byte、常用有符号/无符号整数、Float、Double、String、Decimal。

插件参数​

参数默认值说明
默认站号1变量地址未填写 s= 时使用。
最大打包长度100一次连续采集合并的最大长度；设备限制更小时降低。

数据解析顺序默认为 ABCD。通过 DTU 服务接入时，再填写公共“DTU ID”。

地址规则​

格式为 [s=站号;][w=写入长度;]位索引。

地址示例说明
0使用默认站号读取第 0 位。
s=2;0使用站号 2 读取第 0 位。
w=2;0写入第 0 位时使用 2 字节输出值。
s=2;w=4;3使用站号 2，按 4 字节输出值写入第 3 位。
  • w 只允许 1、2、3、4。
  • Boolean 写入的位索引必须小于 16。
  • 写入前应确认该位对应输出通道，不能向输入通道发送控制命令。

特殊方法​

本插件不提供额外特殊方法，变量直接使用 DCON 地址读写。

设备调试​

进入“开发配置 → 采集配置”，选择 DCON 设备后点击“更多功能”并打开“调试”。

功能作用
读写按 DCON 位地址执行单点读取或授权写入。
消息查看 ASCII 请求、响应和连接日志。

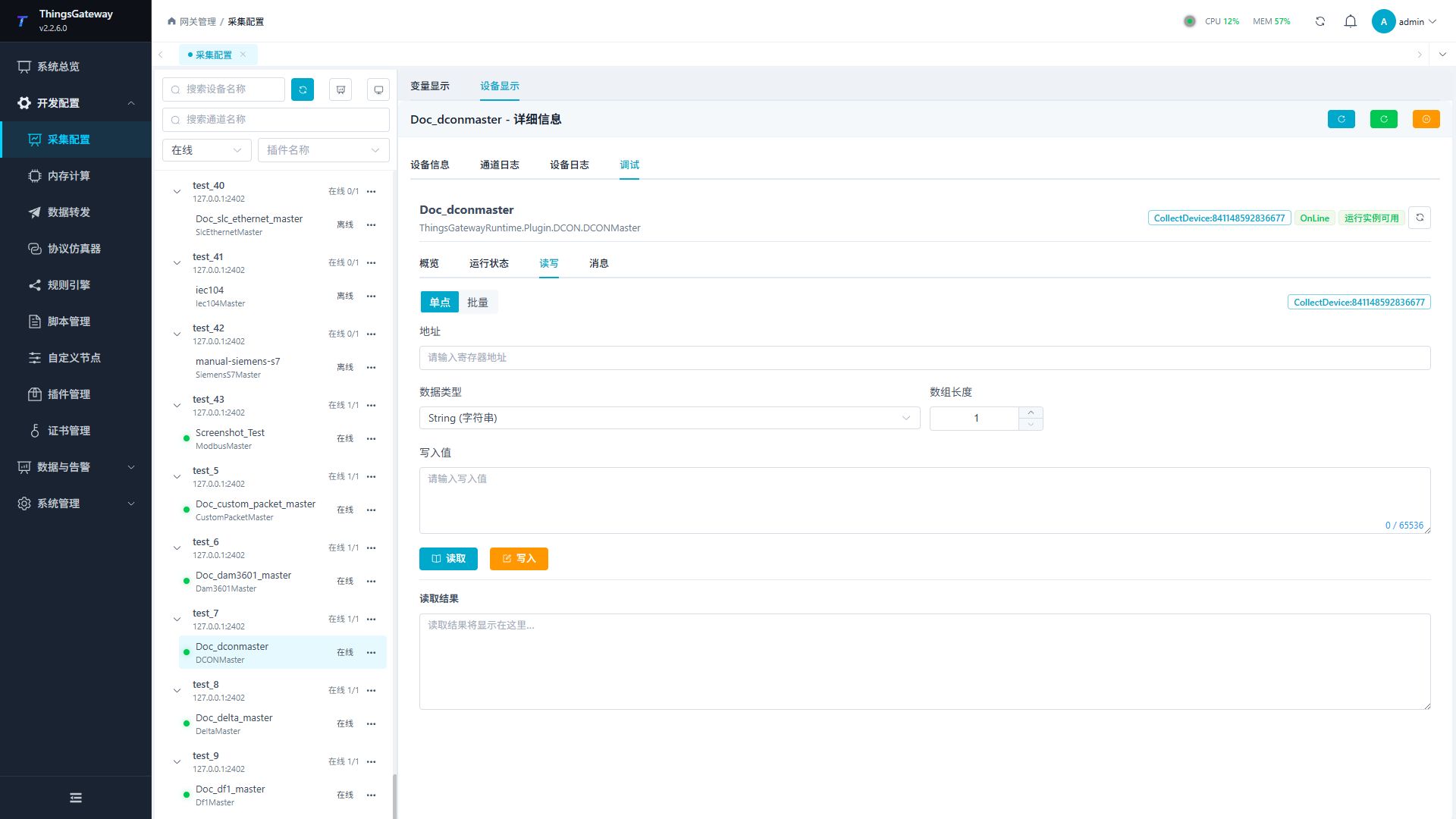

读写​

填写位地址、数据类型和数组长度，先读取已确认通道；确认模块和现场允许后才执行写入。

DCON 读写调试

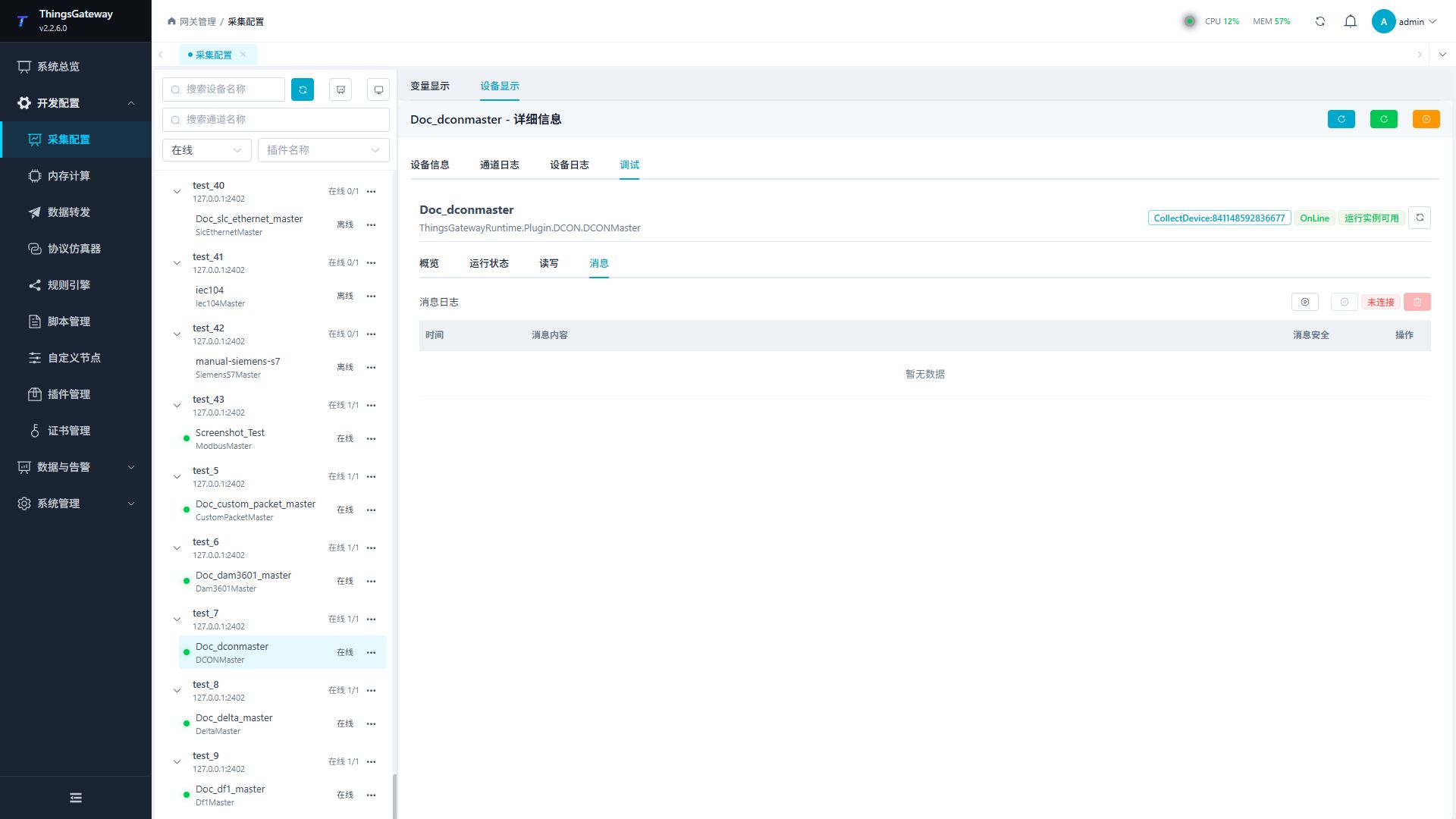

消息​

启动消息记录后查看请求和响应，用于检查站号、地址、写入长度和模块返回。

DCON 消息调试

验证方法​

  1. 读取一个已确认的输入位，核对站号、位索引和实际状态。
  2. 查看“消息”中的 ASCII 请求和正常响应。
  3. 仅对允许测试的输出位写入，并立即检查模块和现场状态。

常见问题​

现象检查方法
模块无响应通道、串口参数、站号、网络和模块协议模式。
地址解析失败s=、w=、分号和位索引格式。
写入被拒绝位索引小于 16、w 为 1～4，并确认目标为输出通道。
状态与现场不一致站号、位索引、数据类型和模块通道映射。
