OPC DA 客户端

插件用途​

连接 Windows OPC DA 服务端的采集驱动

选择入口​

进入“开发配置 → 采集配置”，创建设备并在“采集插件”中选择“OPC DA 客户端”。

支持的通道和数据类型​

通道类型配置前检查
插件内置连接连接参数在设备动态属性中配置，不使用公共 TCP、UDP 或串口通道参数；仅支持 Windows。

可选数据类型： 由 OPC DA Item 的实际 Canonical Type 决定，建议先在调试页读取节点后再选择 Boolean、整数、浮点或 String。

插件参数​

以下属性属于 OPC DA 专用配置；失败重试、写优先等采集公共属性仍按采集配置配置。

连接配置​

参数说明
OPC服务器IP默认：localhost；填写：文本输入。设置建立连接时使用的OPC服务器IP。
OPC服务器名称默认：Kepware.KEPServerEX.V6；填写：文本输入。设置建立连接时使用的OPC服务器名称。

数据格式​

参数说明
服务端时间默认：是；填写：开关。开启时变量采集时间使用 OPC DA 返回的 Source Timestamp；关闭时使用网关接收时间。

订阅配置​

参数说明
订阅模式默认：是；填写：开关。开启时由 OPC DA DataChanged 事件推送；关闭时按“订阅更新频率”轮询读取。

运行参数​

参数说明
检测重连频率(min)默认：10；填写：数字输入。连接断开后按分钟执行重连检查。
订阅更新频率默认：1000；填写：数字输入。OPC DA 订阅组请求的更新周期，单位为毫秒。

变量配置​

参数说明
死区默认：0；填写：数字输入。传递给 OPC DA 订阅组的 Deadband，单位和有效范围由 OPC DA 服务端决定；0 表示不设置死区。

打包规则​

参数说明
最大组大小默认：500；填写：数字输入。每个 OPC DA 订阅组最多包含的 Item 数量，超过后拆分为多个组。

地址规则​

  • ItemName

设备调试​

进入“开发配置 → 采集配置”，选择当前设备后点击“更多功能”并打开“调试”。

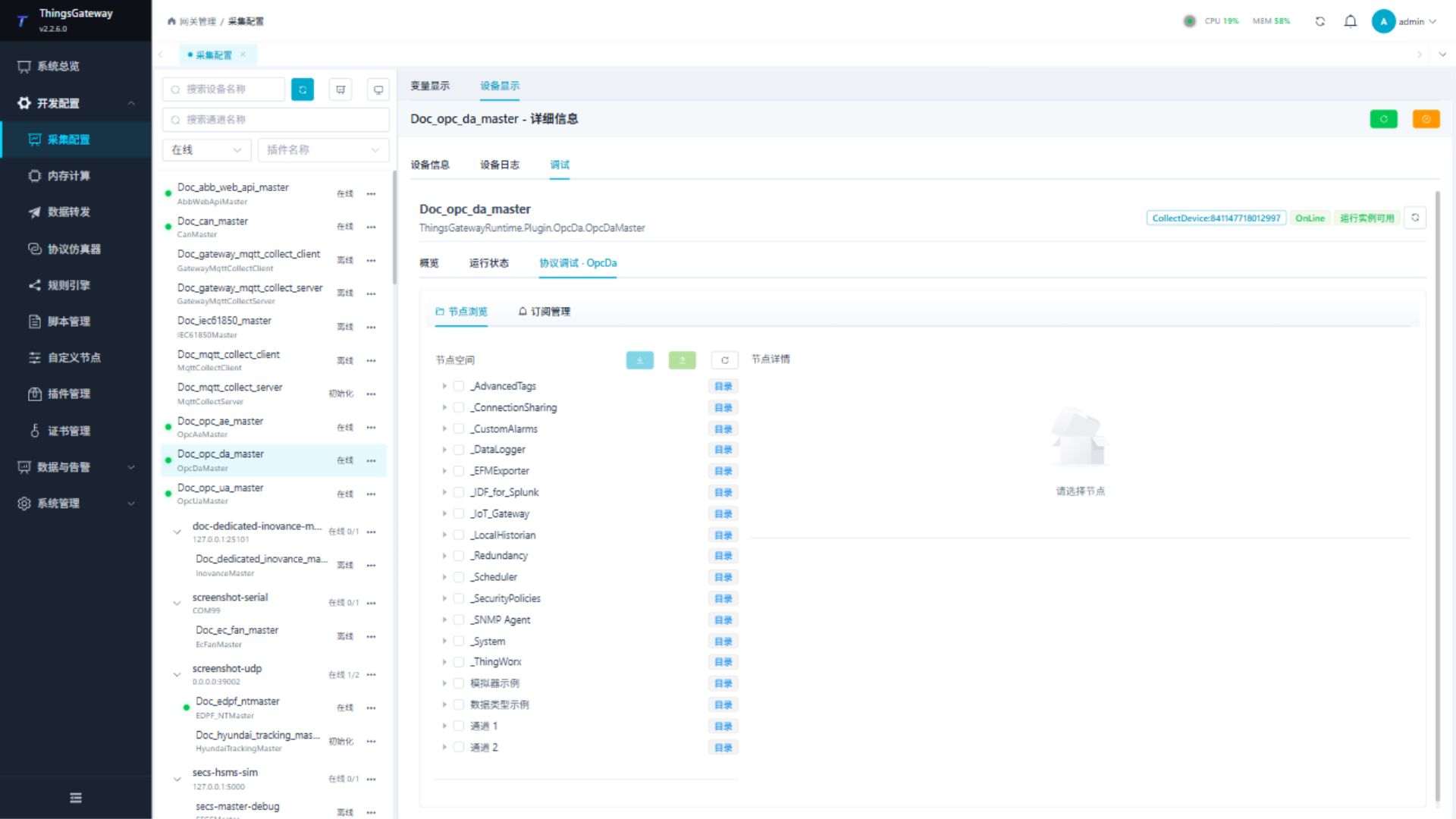

协议调试 · OpcDa​

OPC DA 客户端 协议调试 · OpcDa

功能作用
浏览节点展开 OPC DA 地址空间，查看 ItemName、当前值、质量和时间戳。
读取/写入节点单独读取选中节点；写入会修改服务端点值。
导出 Excel把勾选节点导出为变量配置文件。
导入变量把勾选节点直接导入当前设备变量。
订阅管理按节点列表创建、查看或取消订阅组。

调试要点​

先浏览 OPC DA 节点并读取值，再建立订阅；导入变量后复核地址和数据类型。

验证重点​

  1. 浏览到一个已知 ItemName，读取当前值并确认质量为正常。
  2. 在服务端改变该测试点，确认调试页读取结果或订阅值同步更新。
  3. 导入少量测试节点后，核对变量地址、数据类型、当前值和时间戳。
  4. 启用订阅模式时，确认订阅组节点数量不超过“最大组大小”，更新频率和死区符合现场要求。
  5. 节点写入只在服务端明确允许的测试点上执行，写入后重新读取确认结果。

排障差异​

  • 无法浏览服务端：确认 GatewayRuntime 运行在 Windows，并检查 OPC 服务器 IP、ProgID、DCOM 权限和服务进程。
  • 能浏览但读取质量异常：核对 ItemName、服务端设备连接和点位质量，不要只看数值。
  • 订阅没有更新：检查“订阅模式”、订阅更新频率、死区和订阅组节点数量。
  • 导入后变量无值：确认导入的 ItemName 与服务端一致，并检查变量数据类型和设备日志。
  • 远程 OPC DA 连接失败：同时检查两端 DCOM 身份验证、用户权限和 Windows 防火墙规则。
