IEC 61850 托管主站

IEC 61850 托管主站用于连接变电站 IED、保护装置、测控装置和仿真服务端，读取 MMS 数据，接收报告，执行控制和文件操作。插件复用网关标准 TCP Client 通道；MMS 通信按 COTP、ACSE、MMS 的顺序建立 association。GOOSE、Sampled Values（SV）和 R-Session 属于独立的二层/UDP能力，需要在调试页选择网卡或绑定 UDP 通道。

插件名称为“IEC 61850 托管主站”，类型标识为 IEC61850NetMaster。通道、设备、变量、启停和权限等公共操作见采集配置。

建立连接与配置变量

选择入口

进入“开发配置 → 采集配置”，在左侧选择 IEC 61850 通道和设备；点击页面右上角“更多功能”打开运维工作台，选择“调试”，再打开“协议调试 · Iec61850Client”。

操作步骤

1. 创建 TCP Client 通道并填写 IED 地址、端口和 TLS（如有）。
2. 在通道下创建 IEC 61850 托管主站设备，保存并启用。
3. 确认 association 已连接后刷新模型，再配置变量、报告或二层订阅。
4. 使用“节点读写”“文件服务”“Journal”和“控制操作”完成验证。

适用场景

场景	使用功能
采集遥测、遥信和定值	MMS 节点读写、批量 Read
减少周期轮询	URCB/BRCB 报告订阅
观察现场网络报文	GOOSE、SV、R-Session 二层抓包
保护装置事件追溯	Journal 和 SOE 查询
远程维护	文件目录、下载、删除、重命名、ObtainFile
设备控制	控制块读取、SBO/SBOw、Oper、Cancel

配置前准备

1. 确认 IED 的 MMS 地址和端口。标准 MMS 端口通常为 102，仿真服务端可能使用其它端口。
2. 确认 IED 是否需要 ACSE password，并取得测试账户或测试密码。
3. 使用 TLS 时，在网关证书管理中准备客户端证书、服务端证书或 CA，并确认通道的 TLS 参数。
4. 使用 GOOSE/SV 时，确认网关主机存在连接现场网络的物理网卡；Windows 需要安装 Npcap，Linux 需要允许 AF_PACKET 原始套接字。
5. 准备 IED 的 ICD、CID 或 SCD 文件作为现场核对资料。插件在线模型浏览以设备实际返回的 MMS 目录为准。

创建主站

1. 进入“开发配置 → 采集配置”，新建 TCP Client 通道。
2. 在“远程地址”中填写 IP:端口，例如 192.168.1.6:3402。
3. 如需 TLS，打开通道 SSL 并选择证书；普通 MMS 保持 SSL 关闭。
4. 在通道下新建设备，选择“IEC 61850 托管主站”。
5. 填写主站参数，保存后启用通道和设备。
6. 设备状态显示“在线”且 association 状态为“Connected”后，再执行模型浏览和批量读取。

主站参数

参数	默认值	说明
MMS 请求超时	10000 ms	单个 MMS confirmed 请求等待响应的最长时间。现场网络延迟较大时可适当增加。
Association 超时	10000 ms	COTP、ACSE 和 MMS association 建立的总超时。
最大 MMS PDU	65000	本端接受的最大 MMS PDU 字节数；必须不超过对端能力。
最大并发请求	5	同时等待的 confirmed 请求数量。建议不超过 IED 的 calling/called outstanding 限制。
批量读取数量	50	一个采集计划中最多合并的 MMS 变量数量。对端不支持大批量时降低此值。
数据集成员上限	100	读取或创建数据集时允许的最大成员数量。
最大文件大小	134217728 字节	单个远端文件流式写入后端临时文件的最大长度，默认 128 MiB；用于限制磁盘占用和异常响应，不会预分配同等大小内存。
ACSE 认证密码	空	对端要求 password authentication 时填写；为空时不发送认证字段。

通道还提供连接超时、缓存超时、最大并发数、SSL、证书和心跳等公共字段。设备参数与通道参数同时生效，实际超时取具体操作所在层的限制。

调整参数时按层验证：TCP 连通后还需 association 成功；请求超时只限制已建立会话的 confirmed 请求。最大 PDU 是字节数，批量读取数量是变量数，并发请求是未完成事务数，三者不能互相替代。配置保存后查看新连接代次及实际协商结果，再在相同对象和周期下比较请求数量、耗时和返回值。

公共“数据解析顺序”和“字符串反转字节字”不参与此处类型化 MMS 值的寄存器字节转换；不能用它们修正 FC 或类型映射。节点调试直接调用 MMS 会话，也不能用公共“失败重试次数”推断一次按钮读取必定重发指定次数。

变量地址与数据类型

地址格式

LD/LN.DO.DA;FC=XX

示例：

PRS778LD0/MMXU1.A.phsA.cVal.mag.f;FC=MX
PRS778LD0/LLN0.Mod.stVal;FC=ST
PRS778LD0/CSWI1.Pos.Oper.ctlVal;FC=CO

LD 是逻辑设备，LN 是逻辑节点，后续使用点号分隔 DO/DA 路径，FC 必须明确填写功能约束。MMS 线路中的 $ 分隔名称会在调试页面转换为用户可读的点号路径。

支持的数据类型

网关数据类型	常见 MMS 类型	说明
Boolean	Boolean	单点状态、开关量。
Byte	Unsigned	按无符号整数读取。
Int16、Int32、Int64	Integer	有符号整数，按 TypeSpecification 校验位宽。
UInt16、UInt32、UInt64	Unsigned	无符号整数，写入时不得为负数。
Float	FloatingPoint 32 位	单精度浮点。
Double	FloatingPoint 64 位	双精度浮点。
String	VisibleString、MMS String	文本值；控制字符会被拒绝。

数组、结构、Quality、Timestamp、OctetString 等复杂值可在模型浏览和节点读写页查看完整 MMS 类型；变量映射时应依据 IED 返回的 TypeSpecification 选择兼容的网关类型。

模型浏览与节点读写

设备调试

进入“开发配置 → 采集配置”，在左侧搜索并选择 IEC 61850 设备，点击“更多功能”，打开“调试 → 协议调试 · Iec61850Client”。专用工作区包含以下页签：

功能	作用

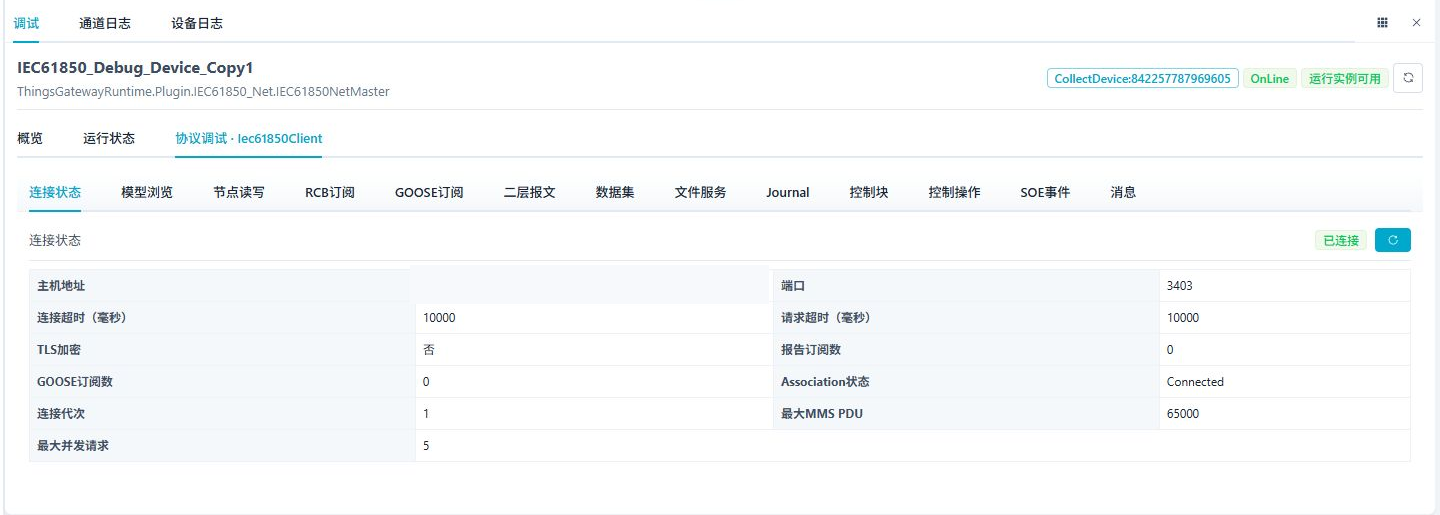

连接状态	查看 TCP 地址、端口、TLS、association 状态、连接代次和协商上限。
模型浏览	按 LD、LN、FC、DO、DA 展开实际模型，并复制对象路径。
节点读写	对单个对象执行 Read/Write，检查返回类型和值。
RCB订阅	查看 URCB/BRCB 目录、启用状态、RptId、缓冲状态和最近报告。
GOOSE订阅	读取 GoCB 状态，并显示真实 GOOSE 帧的当前数据。
二层报文	选择网卡，限时抓取并解码 GOOSE、SV、R-Session。
数据集	查看数据集成员，读取、创建或删除动态数据集。
文件服务	分页浏览目录并按名称、大小或修改时间排序，支持下载、删除、重命名和 ObtainFile。
Journal	选择逻辑设备和 Journal 名称，按 UTC 时间范围分页查询。
控制块	读取或写入 RCB、SGCB、GoCB、SVCB 和日志控制字段。
控制操作	查询控制模型，执行选择、操作或取消。
SOE事件	查询和导出已接收的事件记录。
消息	查看 MMS 请求、响应和错误摘要。

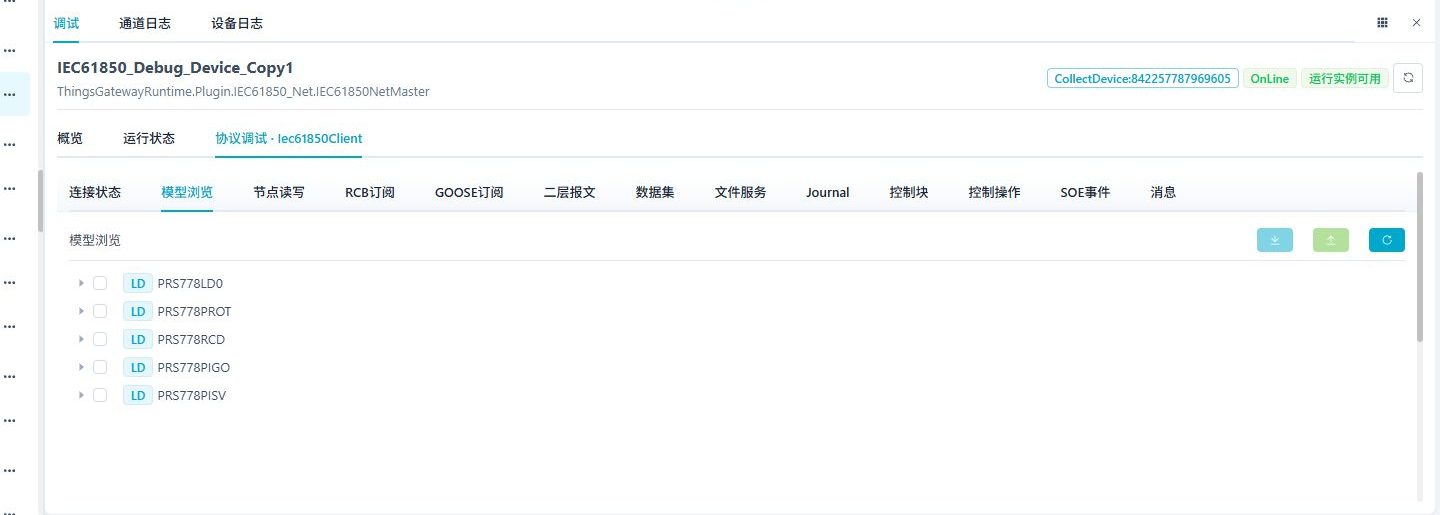

模型浏览

1. 打开“模型浏览”，点击“刷新模型”。
2. 展开逻辑设备和逻辑节点，逐层查看功能约束、数据对象和数据属性。
3. 选中叶子节点后点击“复制路径”，将地址粘贴到“节点读写”。
4. 大型 IED 建议先选择一个 LD 或 LN，再执行局部浏览，减少请求数量。
5. 模型导出用于保存当前浏览结果；导入前确认地址、功能约束和数据类型与当前 IED 一致。

节点读写

1. 在“对象引用”中填写完整地址，或从模型浏览复制。
2. 选择功能约束，点击“读取”，确认结果中的值、类型和错误码。
3. 需要写入时填写与当前类型一致的写入值，点击“写入”。
4. 写入前确认变量允许写入、IED 当前状态允许写入，并使用测试对象验证。

读取失败时，先确认对象引用是否包含正确的 FC；同名对象在不同 FC 下属于不同变量。

从模型建立周期采集

示例内容	完整采集地址与类型
有功功率	VideoLD/MMXU1.TotW.mag.f;FC=MX，使用 Float。
布尔状态	VideoLD/GGIO1.Ind1.stVal;FC=ST，使用 Boolean。
文本铭牌	VideoLD/LLN0.NamPlt.vendor;FC=DC，使用 String。

以上是地址结构示例，实际名称必须从当前 IED 模型复制。创建变量时数组长度 0 表示标量；在节点调试中则分别填写对象引用和 FC。先比较节点 Read 与周期采集的类型和值，再在源端改变测试值，等待新采集时间；具备独立 MMS 客户端时再做一次交叉读取。SCD/ICD 文件模型不能代替在线目录和实际值。

报告、GOOSE 与数据集

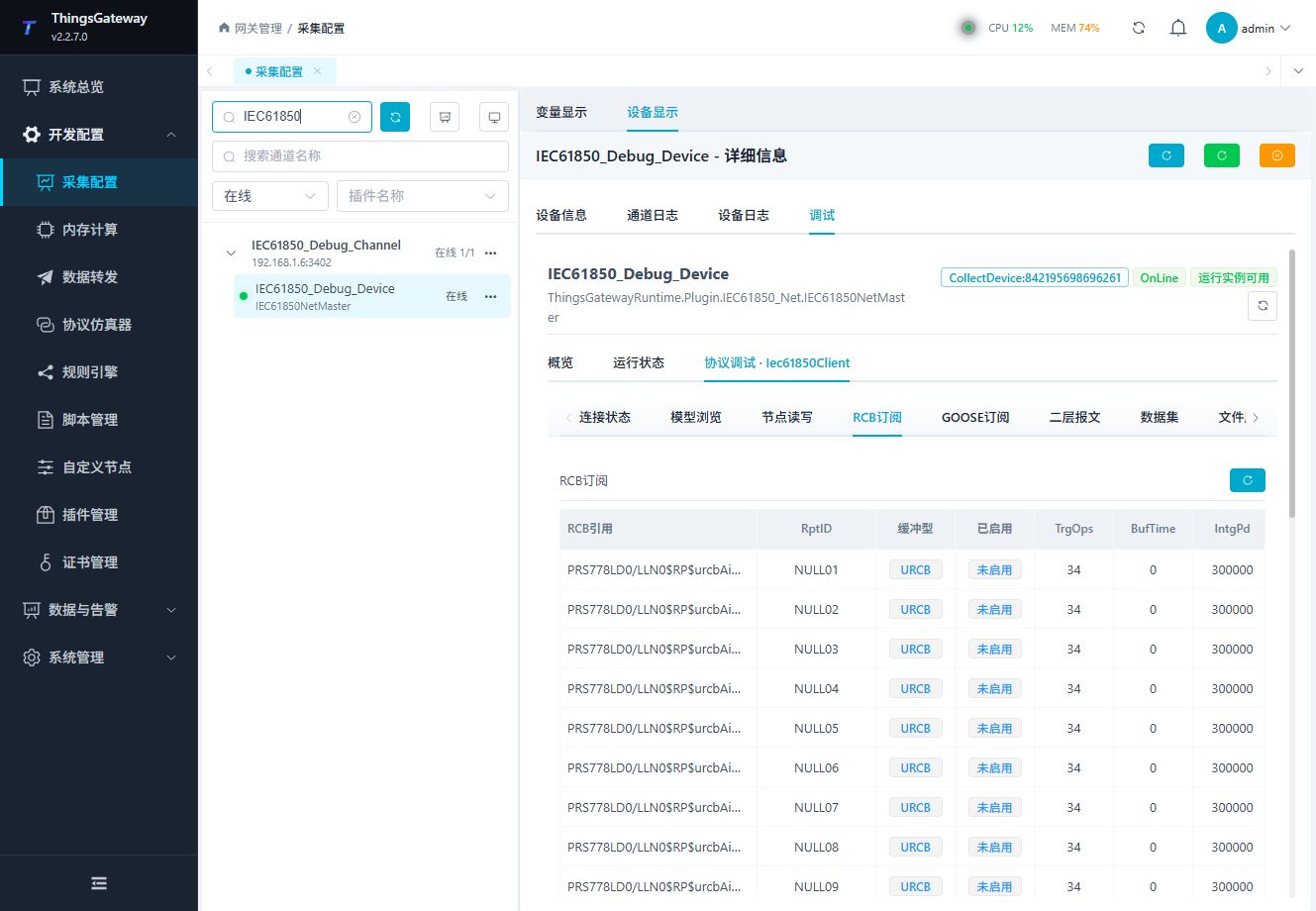

RCB 订阅与报告

RCB 订阅适用于需要由 IED 主动上送数据的场景。打开“RCB订阅”后：

1. 点击刷新，查看 URCB/BRCB 分页列表。
2. 核对 RCB 引用、RptId、缓冲类型、启用状态、ConfRev 和缓冲条数。
3. 启用 RCB 时按 IED 要求写入 DatSet、TrgOps、OptFlds、RptEna 等字段。
4. 打开“最近报告”确认报告到达；报告中的 DataRef 应能映射到变量地址。
5. BRCB 断线重连后检查缓冲重放数量和 BufOvfl 状态。

配置报告控制块

先读取控制块当前值和数据集成员，关闭 RptEna 后按 IED 允许的顺序修改，再启用并等待新的实际报告。

字段	设置与核对
Resv / ResvTms	URCB 使用布尔预留，BRCB 使用预留秒数；不能混用。读回剩余秒数可能已减少。
RptID、DatSet	分别标识报告和数据集。核对新报告携带的身份、成员数量与顺序。
OptFlds、TrgOps	按服务声明的位串长度填写十六进制字节，核对实际报告包含的字段和触发原因，不能按十进制掩码猜位序。
BufTm	毫秒，变化报告的合并等待窗口，不是离线队列容量。
IntgPd	毫秒，需同时允许 integrity 触发；源值不变也可报告快照。
GI	启用报告后请求一次总召；服务处理后可自行恢复 false。
EntryID、TimeofEntry	条目身份及缓冲进入时间。是否允许写入由远端决定，可见输入项不保证支持重传定位。
PurgeBuf	清除远端缓冲记录，可能丢弃待补传内容，不应作为刷新按钮。

RCB 列表展示可见控制块，不代表每行均已订阅。报告启用后应区分 DataChange、Integrity 和 GI；MMS Read 返回与周期采集值不能当作主动报告。完成临时验证后，禁用本次报告并释放所属预留。

保存 SOE 事件

在设备的“SOE事件存储”中启用记录，配置数据库类型、连接串、表名、保存天数、时区偏移及离线缓存。子窗口“确定”先修改设备草稿，保存父设备后才初始化存储。

当前 SOE 记录报告中的变化事件，完整性与总召快照不直接写为 SOE。让测试源产生一次真实变化，依次核对最近报告、SOE 列表和目标数据库；能收到报告不等于数据库已提交。时区偏移影响落库 EntryTime，比较前先明确协议 UTC 与存储时间的口径。

缓存容量按事件行计算，不能按报告数估算。容量满后可能淘汰较早待发行；恢复联网和扩容不能找回已淘汰记录。队列、缓存行数、分片与历史保存天数的设置见离线缓存与补传及数据库存储。

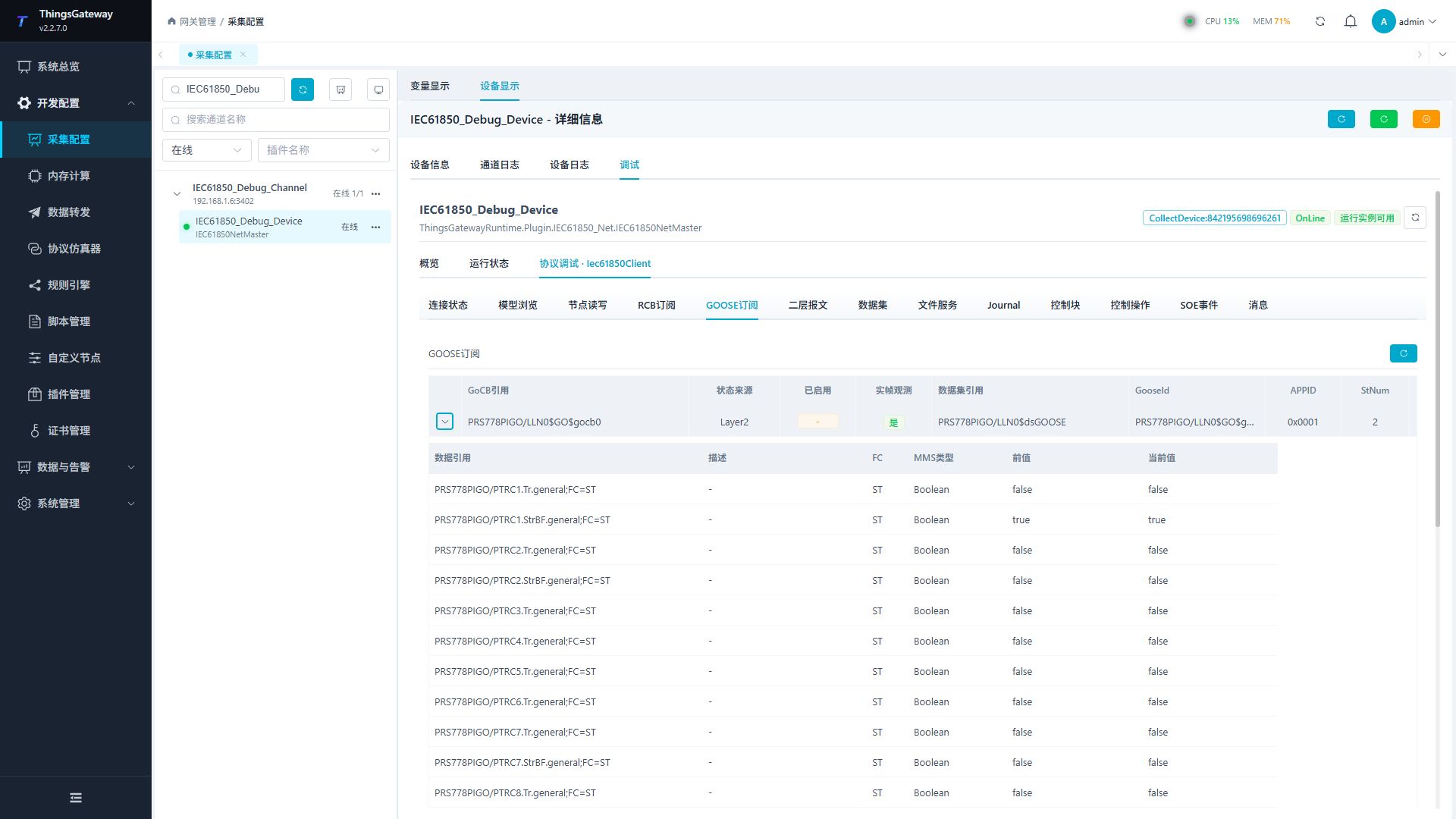

GOOSE 当前数据

“GOOSE订阅”同时展示 MMS GoCB 状态和实际 0x88B8 以太网帧。展开控制块行后可查看：

字段	含义
数据引用	数据集成员转换后的 IEC 对象引用。
描述	网关变量配置中的描述，未配置时显示 -。
FC	数据成员功能约束。
MMS类型	GOOSE allData 解码后的 MMS 类型。
前值	同一 GoCB 上一次状态帧中的值。
当前值	最新合法帧中的值。

页面还显示 GoCB 引用、DataSet、GooseId、APPID、StNum、SqNum、值数量和最近观测时间。若只有实帧而 MMS 目录不可用，仍保留按序值；若没有实帧，检查网卡、组播、VLAN、APPID 和发布端周期发送。

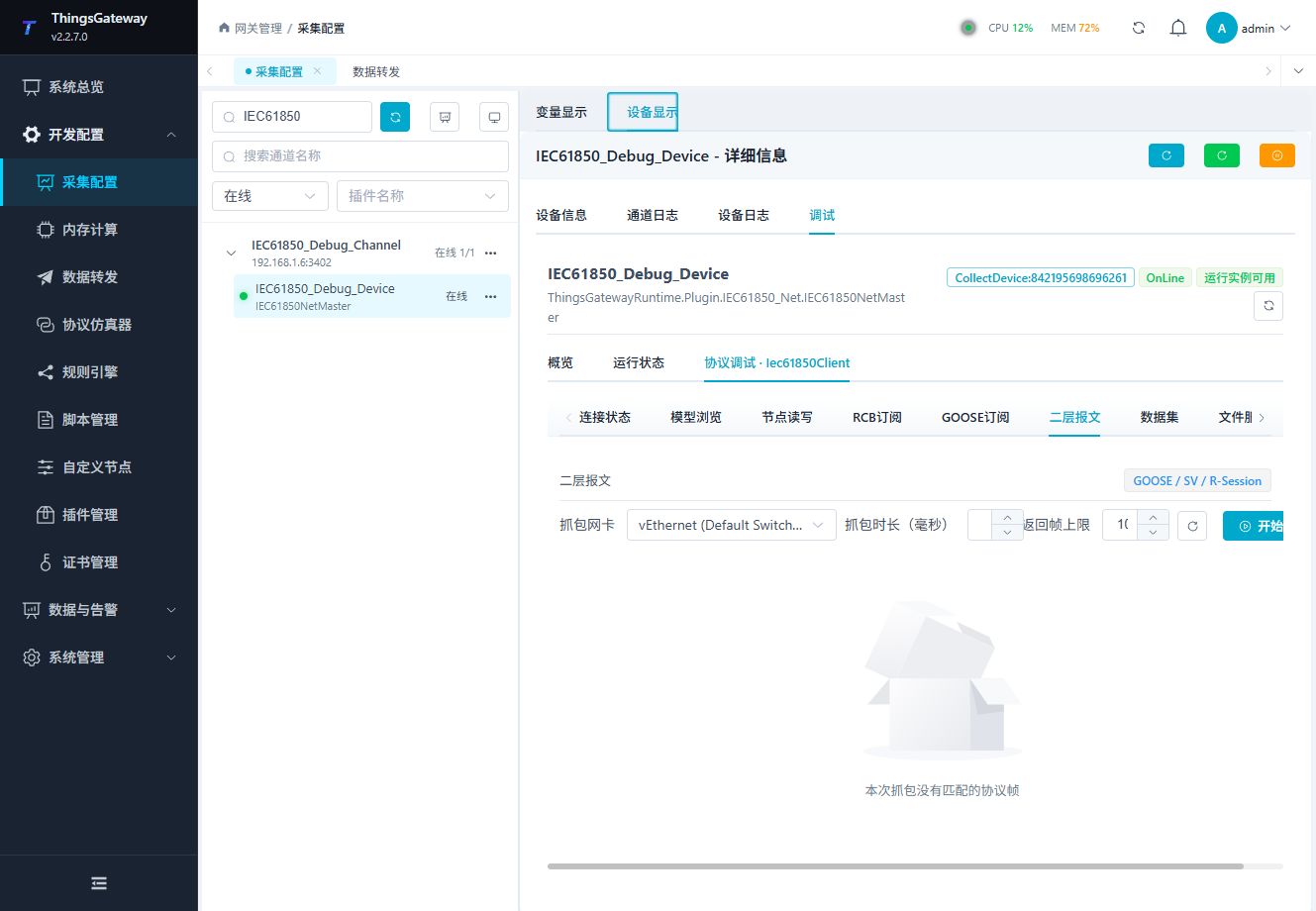

二层报文抓取

1. 打开“二层报文”，在“抓包网卡”选择连接现场网络的接口。
2. 设置抓包时长和返回帧上限，建议先使用 5 秒和 100 帧。
3. 点击“开始抓包”，等待操作完成。
4. 查看 GOOSE、SV、UDP/R-Session 统计、解码成功数和失败数。
5. 展开帧详情，核对 MAC、EtherType、APPID、VLAN、控制块引用、序号和原始十六进制。

Windows Npcap provider 需要管理员权限或允许抓包的用户权限；Linux AF_PACKET 需要网卡接口权限。抓包仅用于诊断，不会自动修改 IED 配置。

数据集、文件和 Journal

数据集

“数据集”页签支持读取 named variable list 的成员目录和当前值。创建动态数据集时逐行填写完整变量引用，成员数量不得超过“数据集成员上限”；删除前确认该数据集没有被 RCB、GoCB 或其它客户端使用。

数据集引用如 VideoLD/LLN0$Events 与单点 DO/DA 地址不同。先读取成员目录，再按返回顺序解释集合值，不能按本地变量表排序。成员上限过小会拒绝整个超限集合，不会把远端集合裁成少量点；提高容量不会新增源变量，也不会自动开启报告。

文件服务

“文件服务”页签提供目录分页、FileOpen/FileRead/FileClose 下载链路，以及删除、重命名和 ObtainFile。下载内容按块写入后端临时文件，再通过文件流返回浏览器；下载前确认文件大小不超过“最大文件大小”，并确认 IED 支持 MMS 文件服务。文件服务失败不代表 MMS Read 或报告服务失败。

验证完整文件下载

1. 在“文件服务”保持文件规范为空，读取远端可见目录，核对名称、总大小和修改时间。填写确切文件路径时，它会发送给远端服务，不是浏览器本地筛选。
2. 选择一个已获准读取的测试文件，确认其总大小不超过本地“最大文件大小”，再下载完整文件。该上限控制单个文件总量，不是每个读取块大小。
3. 比较下载文件的长度；具备源端校验值时，再核对 SHA-256。目录出现文件、下载成功提示和内容一致是三个不同检查。
4. 如需调整最大 MMS PDU，重新建立会话后查看协商上限和读取统计，仍核对相同文件的完整内容；不能只按理论块数判断吞吐。
5. 提示远端访问拒绝时，检查 IED 的 FileOpen 权限。目录可读不代表文件可打开，增大本地容量不能绕过远端权限。
6. 恢复权限或连接后重新下载一次，以新的完整文件确认恢复。长文件下载使用独立会话，仍需满足当前超时、认证和容量限制。

Web 侧目录、下载与统计需要调试查询权限；删除、重命名等修改操作还需相应权限和远端支持。

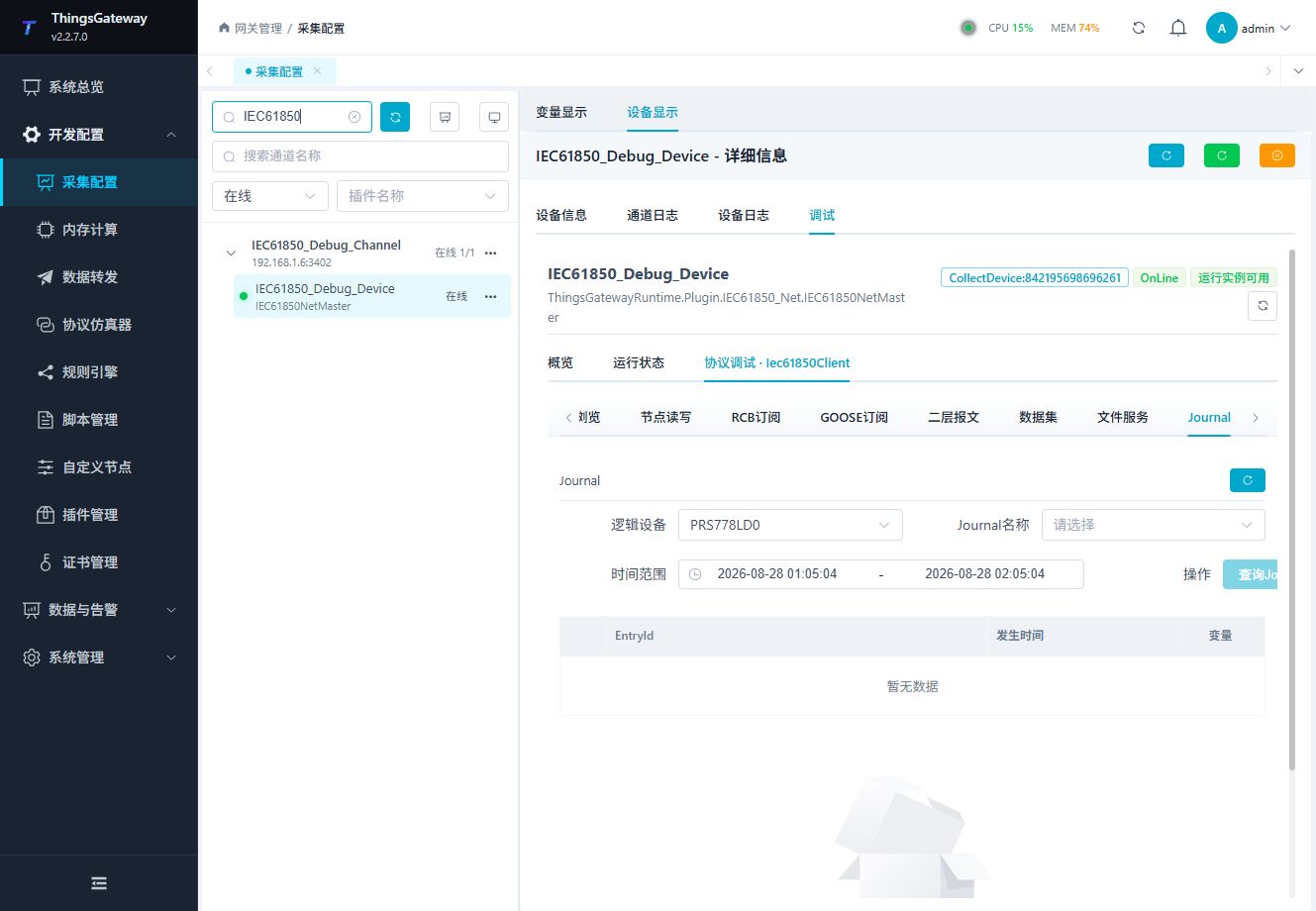

Journal

1. 先选择“逻辑设备”，再选择 Journal 名称。
2. 设置开始和结束 UTC 时间，点击“查询Journal”。
3. 结果按发生时间和 EntryId 分页；展开条目查看变量标签、值和原因码。
4. 下拉为空时，逐个 LD 刷新目录。全部 LD 都没有 Journal 名称，表示对端未发布 Journal。

控制操作与验收

控制操作

1. 在“控制块”读取目标控制对象的 TypeSpecification，确认 ctlModel、Oper.ctlVal 或 Oper.setMag 类型。
2. 在“控制操作”选择控制值和操作模式。
3. 选择后执行模型先执行 Select 或 SBOw，再在有效时间内执行 Oper。
4. 需要中止时执行 Cancel，并检查 CommandTermination 或 LastApplError。

控制操作属于现场高风险动作。生产环境只允许对已批准的控制点执行，并在操作前复核联锁、权限、选择状态和目标值。

验证清单

1. 连接状态显示 Connected，并记录协商的最大 PDU 和并发请求数。
2. 模型浏览至少成功展开一个 LD、LN、FC、DO 和 DA。
3. 节点读写对一个只读测试点完成 Read，并确认类型和值。
4. 使用报告时，确认至少一个实际报告到达，报告时间、原因和 DataRef 正确。
5. 使用 GOOSE 或二层诊断时，确认 MAC、APPID、StNum/SqNum 和数据值正确；仅使用 MMS 采集时不要求另配二层订阅。
6. 文件服务在测试目录完成目录读取和小文件下载；不支持文件服务的 IED 跳过该项。
7. Journal 目录非空时完成一页时间范围查询；目录为空时记录为设备能力差异。
8. 控制和写入只使用测试点，确认成功响应和现场反馈。

常见问题

现象	排查顺序
COTP 或 association 超时	检查 IP、端口、防火墙、通道 TLS、ACSE password 和 IED 最大 PDU。
某个 LD 浏览失败	单独刷新该 LD，确认 GetNameList 是否返回响应、分页游标是否推进；其它 LD 成功时不要判定整台 IED 离线。
批量 Read 响应数量不匹配	降低“批量读取数量”，确认对端支持 listOfVariable，并查看消息页的 invoke ID、服务类型和变量数量。
RCB 启用失败	核对 RCB 类型、DatSet、ConfRev、TrgOps、OptFlds、Resv/ResvTms 和客户端归属。
GOOSE 没有当前数据	选择正确网卡，确认 Npcap/AF_PACKET 权限、VLAN、组播路由、APPID、目的 MAC 和发布端是否周期发送。
GOOSE 有帧但没有数据引用	读取 GoCB 的 DataSet 成员目录；目录不可用时只能显示按序 allData 值。
Journal 下拉为空	逐个 LD 读取 objectClass=8；全部为空表示服务端没有发布 Journal。
文件服务失败	检查 IED 文件能力、文件名、权限和最大文件大小；文件服务与 MMS 变量读取相互独立。
写入或控制被拒绝	核对 FC、类型、写权限、控制模型、选择顺序、IED 状态和现场联锁。
