DL/T 645-1997
插件用途
DL/T 645-1997 电能表通信协议采集驱动
选择入口
进入“开发配置 → 采集配置”，创建设备并在“采集插件”中选择“DL/T 645-1997”。
支持的通道和数据类型
| 通道类型 | 配置前检查 |
|---|---|
| TCP 客户端 | 确认设备 IP、端口和网关到设备的网络可达性。 |
| TCP 服务端 | 确认本地监听地址和端口可用，并允许现场设备主动连接网关。 |
| 串口 | 确认串口未被其它程序占用，并与设备保持一致的波特率、数据位、停止位和校验位。 |
| UDP | 确认本地绑定地址、端口和防火墙规则，并核对报文来源。 |
可选数据类型： Boolean、Byte、Int16、UInt16、Int32、UInt32、Int64、UInt64、Float、Double、String、Decimal
插件参数
该插件使用采集公共属性中的读写超时、失败重试、写优先、数据解析顺序、串口和 DTU 配置；公共字段见采集配置。下面只列出 DL/T 645-1997 专用字段。
协议参数
| 参数 | 说明 |
|---|---|
| 默认地址 | 默认：111111111111；填写：文本输入。设置未在变量地址中单独指定站号时使用的默认站号。 |
| 前导符报文头 | 默认：FEFEFEFE；填写：文本输入。设置协议通信使用的前导符报文头。 |
连接配置
| 参数 | 说明 |
|---|---|
| DTU ID | 填写：文本输入。设置通过 DTU 服务识别当前设备连接的标识。 |
地址规则
- 数据标识必须正好两个字节，例如
B6-11。 - 使用
S=123456789012为当前变量覆盖电表地址；少于 12 位时会在左侧补零。 - 使用
R=false关闭协议数据字节反转，默认R=true。完整示例：S=123456789012;B6-11;R=false。 - 一个地址只能包含一个数据标识、一个站号覆盖和一个反转选项。
设备调试

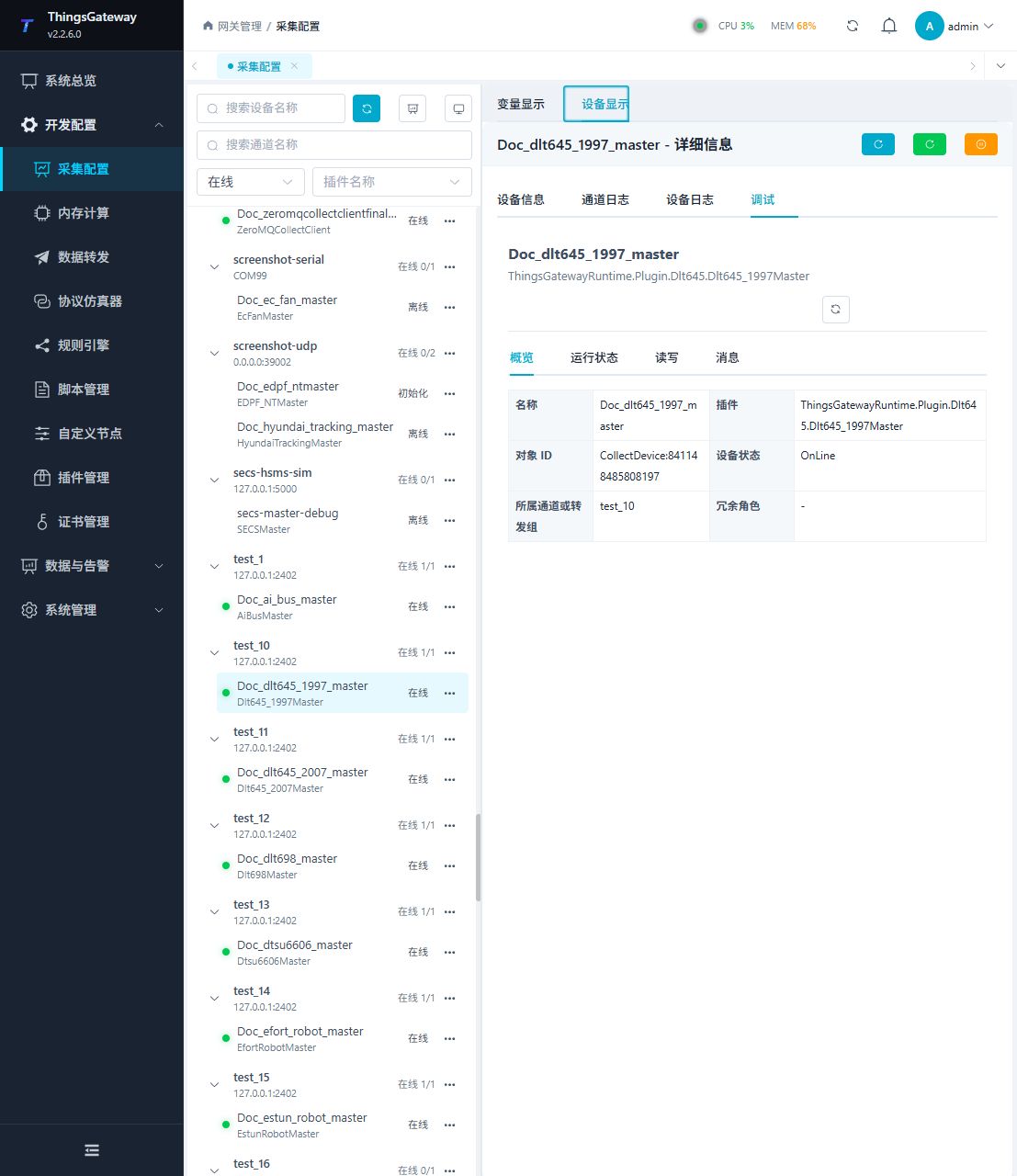

进入“开发配置 → 采集配置”，选择当前设备后点击“更多功能”并打开“调试”。
专用调试页

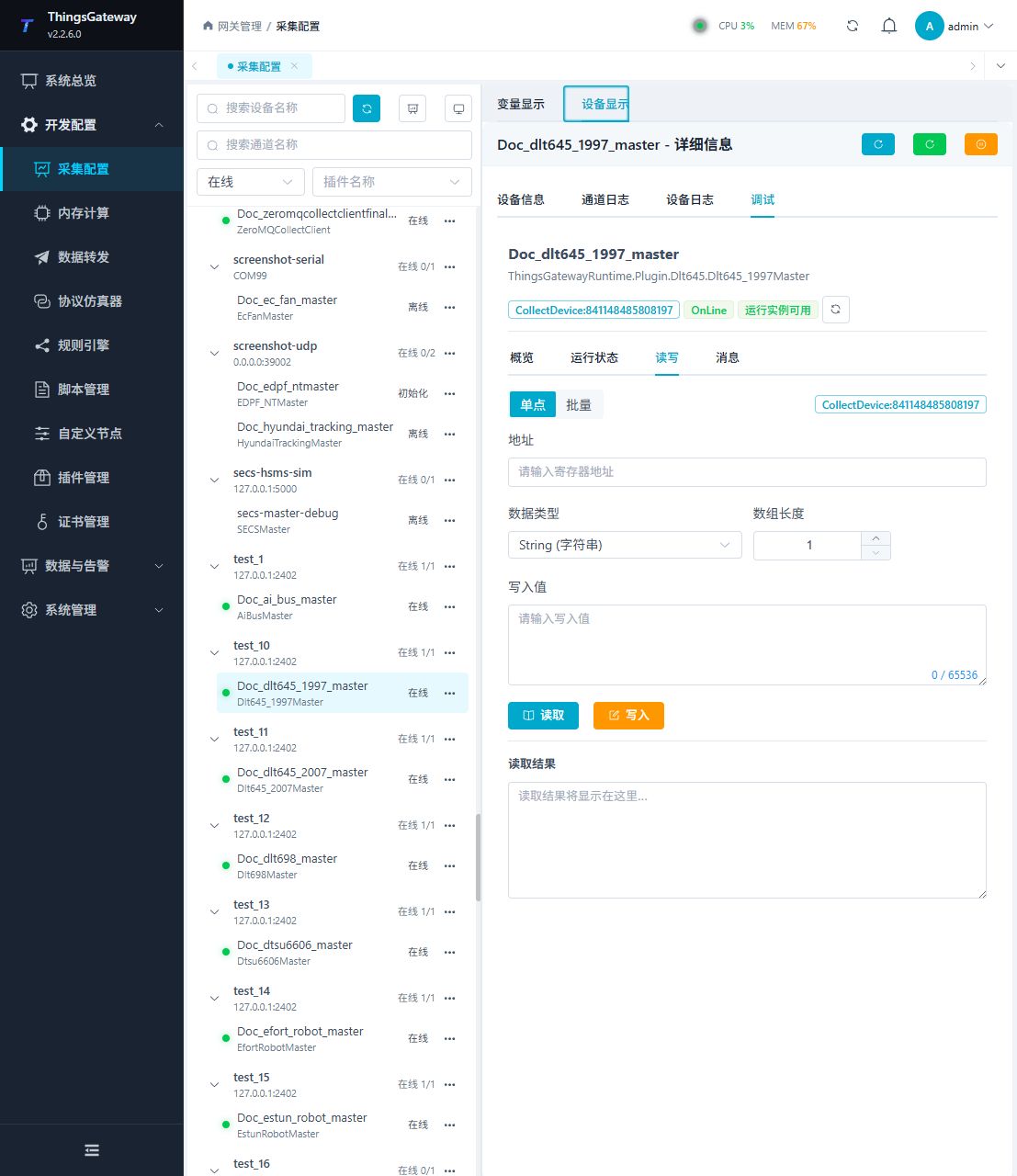

当前插件使用公共读写和消息面板验证 DL/T 645-1997 表地址、数据标识和响应。
| 功能 | 作用 |
|---|---|
| 读写 | 按表地址和数据标识读取或写入测试数据，并显示结果。写入前确认密码、操作者代码和现场权限。 |
| 消息 | 查看请求、响应和协议日志，用于核对表地址、控制码、数据标识和校验。 |
验证重点
使用一个已确认的现场地址执行读取，核对电表地址、两字节数据标识、反转选项、返回值、数据类型和字节顺序；可写点位写入后应按现场要求回读。
排障差异
- 地址读取失败：按本页地址规则逐项核对站号、寄存器或节点标识，并确认数据类型与设备点表一致。
- 串口设备无响应：确认串口未被占用，并核对波特率、数据位、停止位和校验位。
- 数值字节序相反：检查变量地址中的
R=true/false，并在“消息”面板对照原始报文。
