SECSMaster
插件用途
SECS/GEM HSMS 消息收发、事务处理和设备主动消息驱动
选择入口
进入“开发配置 → 采集配置”，创建设备并在“采集插件”中选择“SECSMaster”。
支持的通道和数据类型
| 通道类型 | 配置前检查 |
|---|---|
| TCP 客户端 | 确认设备 IP、端口和网关到设备的网络可达性。 |
可选数据类型： Boolean、Byte、Int16、UInt16、Int32、UInt32、Int64、UInt64、Float、Double、String
插件参数
协议参数
| 参数 | 说明 |
|---|---|
| 会话标识 | 默认：0；范围：0～65534；填写：文本输入。设置协议通信使用的会话标识。 |
运行参数
| 参数 | 说明 |
|---|---|
| 控制事务 T6 | 默认：5000；范围：1～2147483647；填写：数字输入。设置插件运行时使用的控制事务 T6。 |
| 选择会话 T7 | 默认：10000；范围：1～2147483647；填写：数字输入。设置插件运行时使用的选择会话 T7。 |
| 分片接收 T8 | 默认：5000；范围：1～2147483647；填写：数字输入。设置插件运行时使用的分片接收 T8。 |
地址规则
- 地址 说明
- s=1;f=3;w; 发送主消息并等待 S1F4
- s=6;f=11; 订阅设备主动 S6F11
- s=1;f=13;w;<List Length="0" /> 携带 SECS-II XML 数据
特殊方法
| 方法 | 用途 | 参数 |
|---|---|---|
| TestLinkAsync | 执行链路测试 | 无参数 |
| ExchangeMessageAsync | 交换 SECS-II 消息 | address=s=1;f=3;w; |
| ReadStatusVariableNamesAsync | 读取 GEM 状态变量名称 | statusVariableIds=1,2,3 |
设备调试
进入“开发配置 → 采集配置”，选择当前设备后点击“更多功能”并打开“调试”。
专用调试页
协议调试页分为链路与消息、状态变量两个页签。
| 功能 | 作用 |
|---|---|

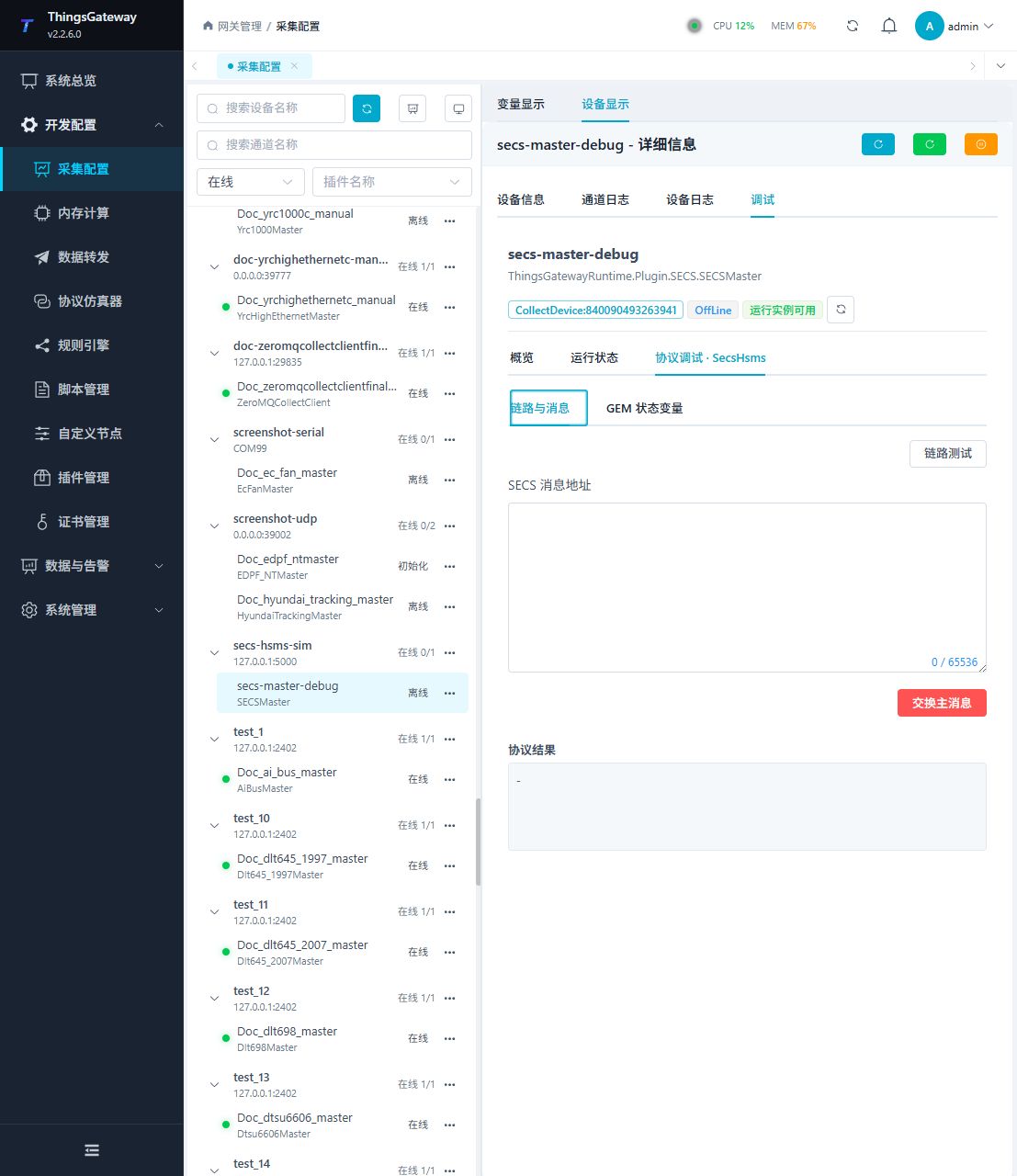

| 链路测试 | 执行 HSMS Linktest，确认会话仍可用，不发送业务控制消息。 |
| 消息交换 | 按 S/F 和可选 SECS-II 数据发送主消息，带 w 时等待次消息。 |

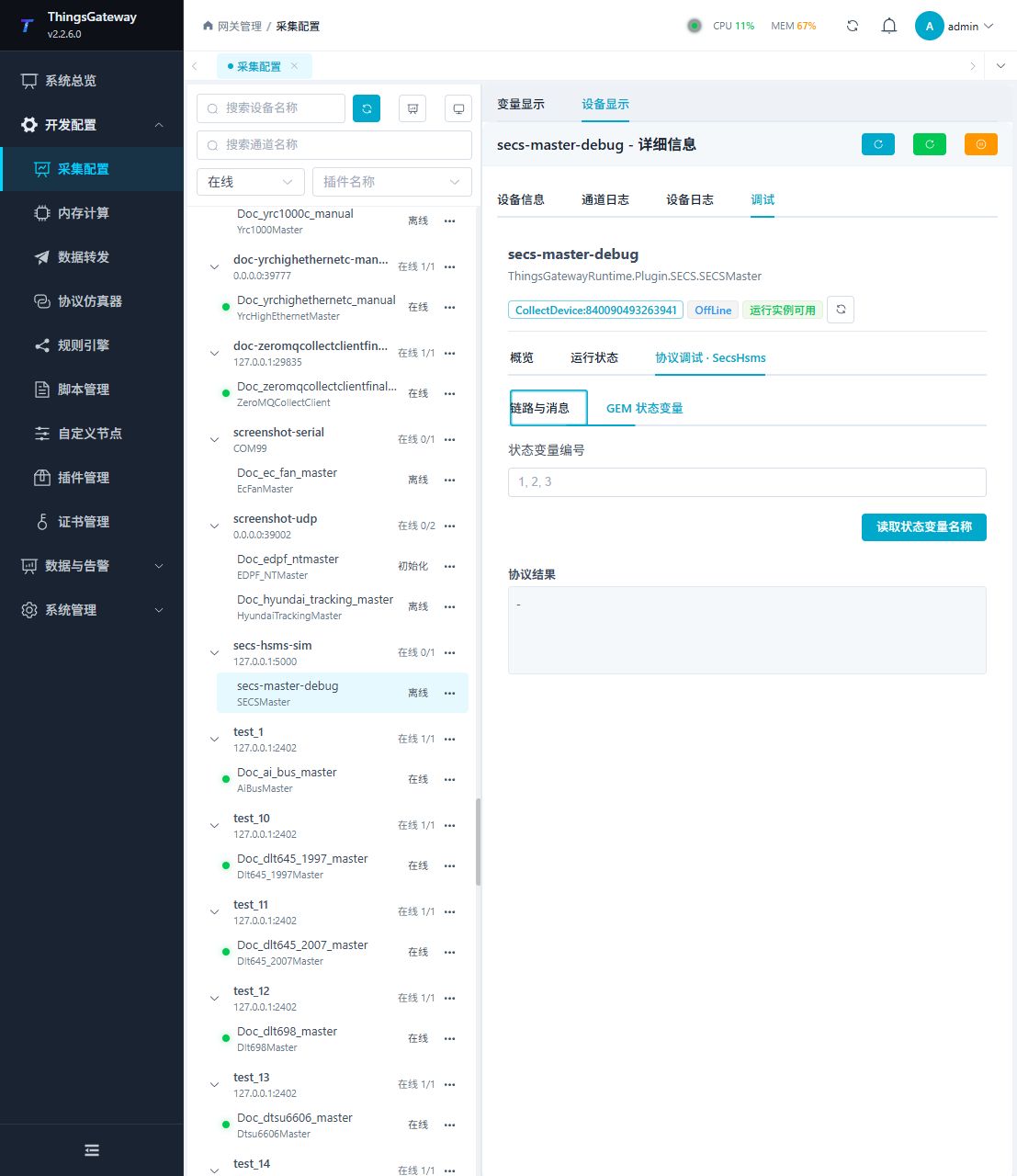

| 读取状态变量名称 | 按 SVID 列表查询 GEM 状态变量名称。 |
| 调试结果 | 显示链路、消息或 SVID 查询结果。 |
调试要点
先测试 HSMS/SECS-II 链路；消息交换需要写入权限并二次确认，SVID 查询保持只读。
验证重点
- 先执行链路测试，确认 HSMS 会话正常。
- 输入设备方确认的测试 SVID，例如
1,2,3，读取状态变量名称并与设备文档核对。 - 使用一条明确无副作用的查询消息执行交换，确认收到预期 S/F 次消息。
- 配置主动消息变量时，触发一次测试事件，确认对应 S/F 地址变量更新。
- 未确认语义的业务消息不得发送到生产设备。
排障差异
- 链路测试失败：检查 TCP 地址、端口、会话标识以及 HSMS Select 状态。
- 连接后很快断开：核对 T6 控制事务、T7 选择会话和 T8 分片接收超时。
- SVID 查询失败：确认设备已进入通信状态，并检查 SVID 是否存在及当前 GEM 权限。
- 消息交换超时：检查 S/F、
w标志、T3 数据事务超时和设备是否应返回次消息。 - 主动消息未更新变量：核对变量地址中的 S/F、设备会话标识和消息日志。
